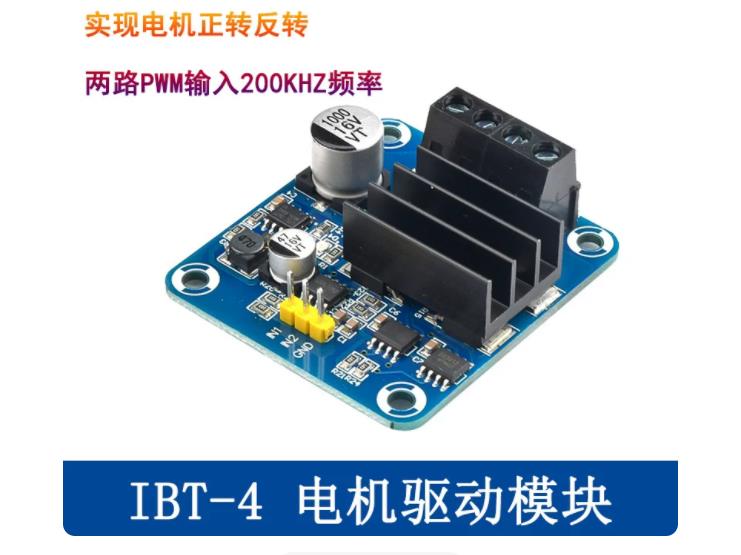

【花雕动手做】IBT-4 电机驱动模块50A半导体制冷大电流H桥驱动单元电机正转反转

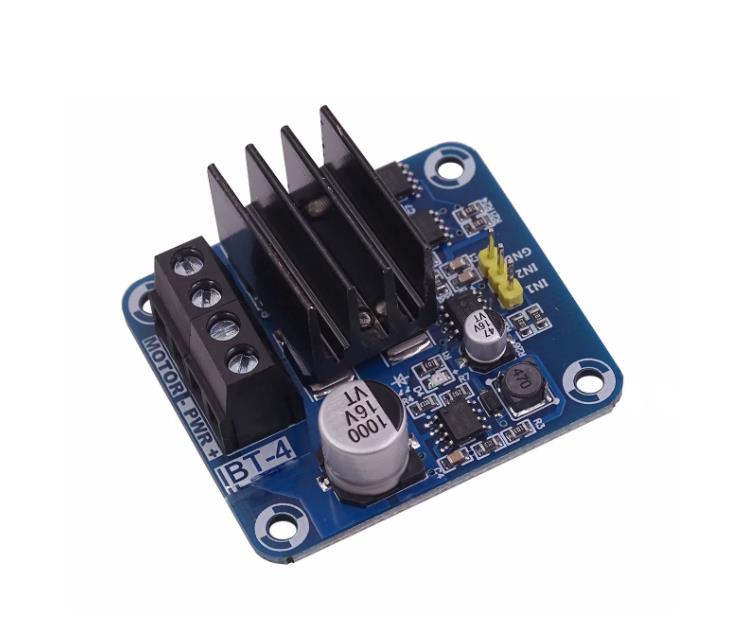

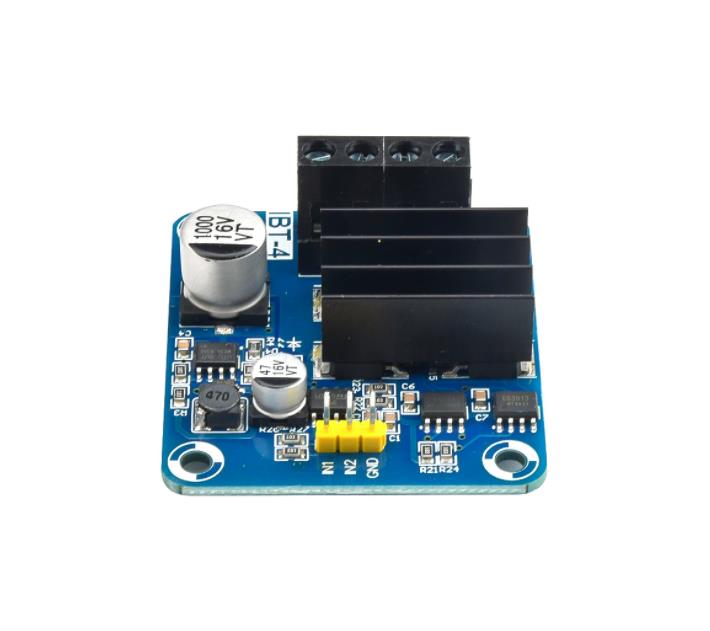

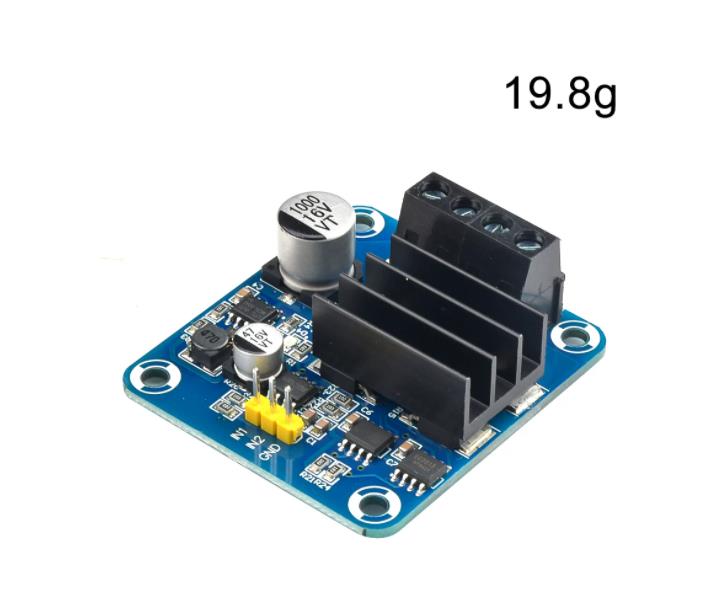

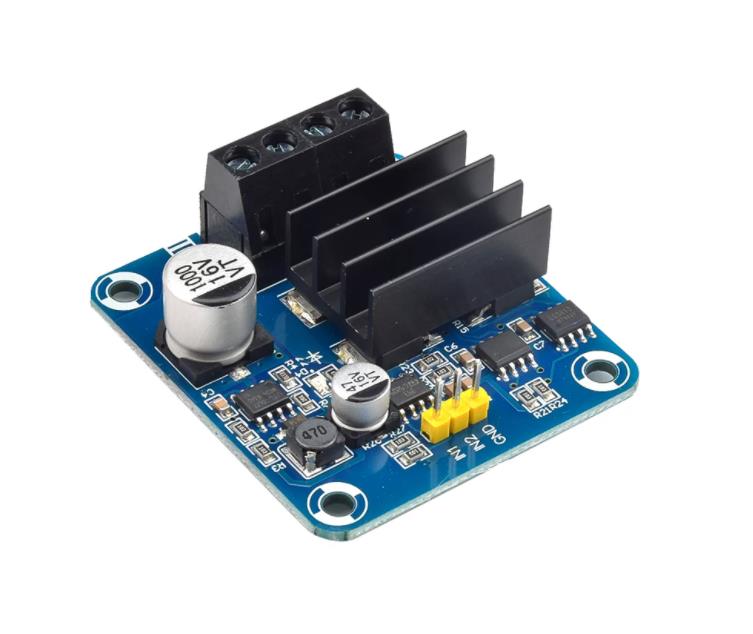

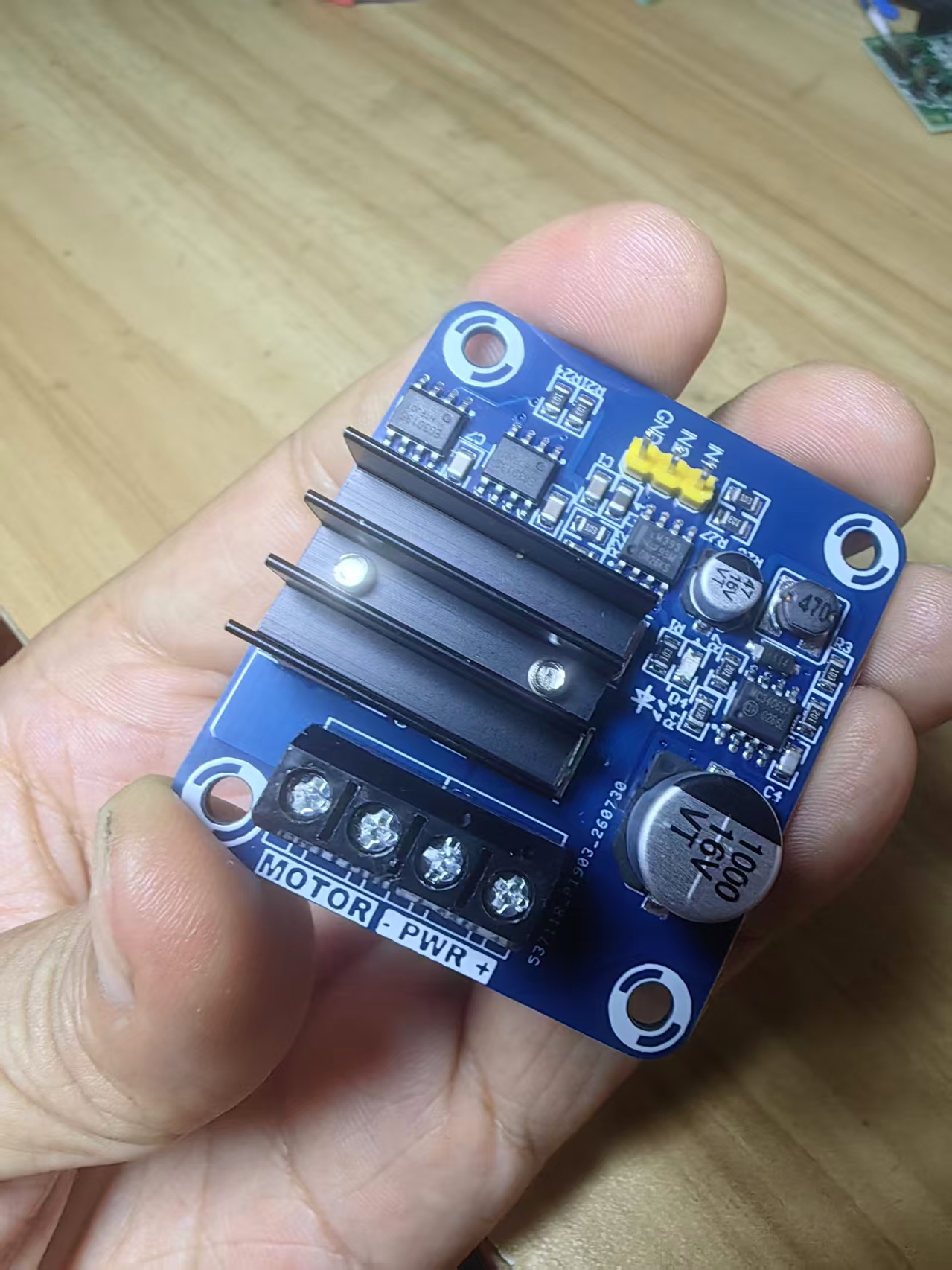

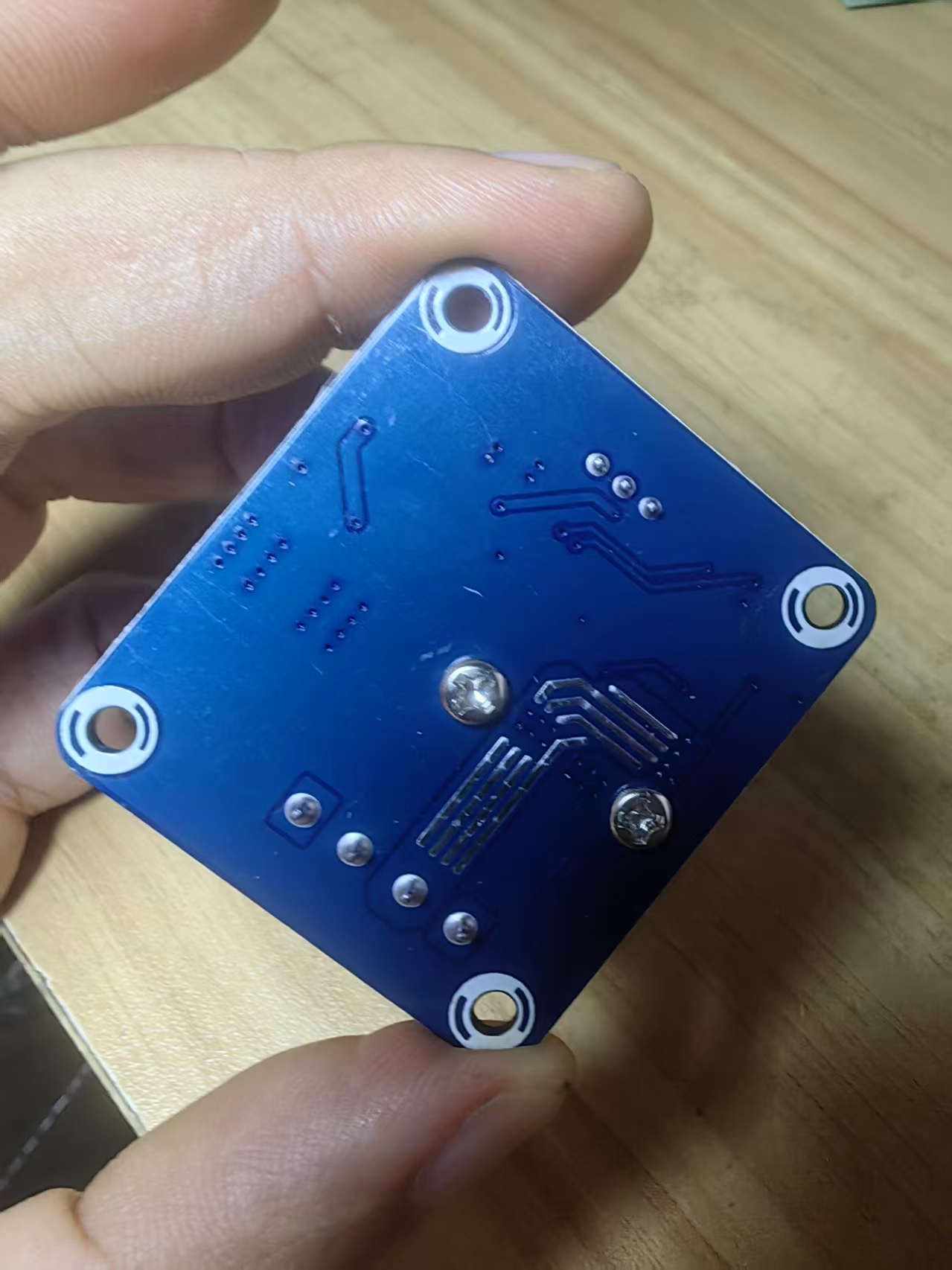

## 实物概览

- **三个黑色散热片**：覆盖 MOSFET 功率管，保证大电流连续工作时散热
- **绿色接线端子（下端）**：标注 `MOTOR`（电机输出）和 `PWR -/+`（电源正负极），大电流走线加粗铺铜
- **黄色排针（上端）**：标注 `GND / IN1 / IN2`，两路 PWM 信号输入
- **大滤波电容**：1000μF 16V 主电容 + 47μF 次级电容，吸收电机启停瞬间的尖峰电压
- **隔离芯片**：板载光耦隔离，将单片机控制侧与电机功率侧电气隔离

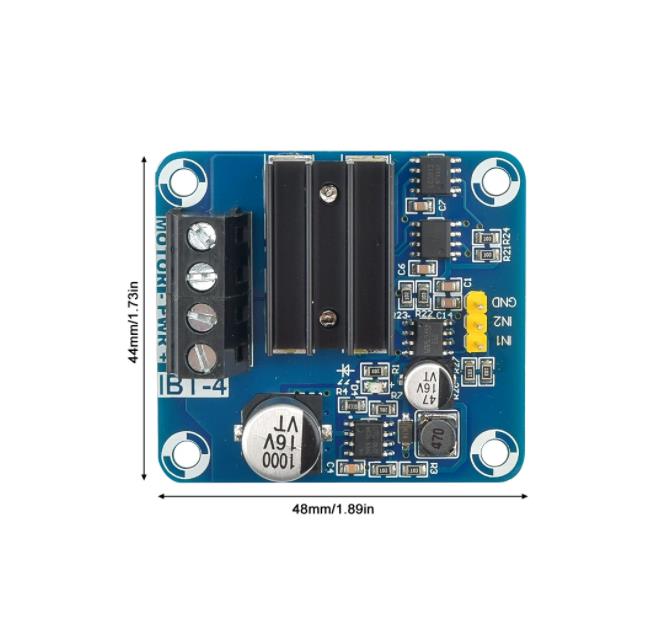

- **四个安装孔**：方便固定到机器人底盘或机架上

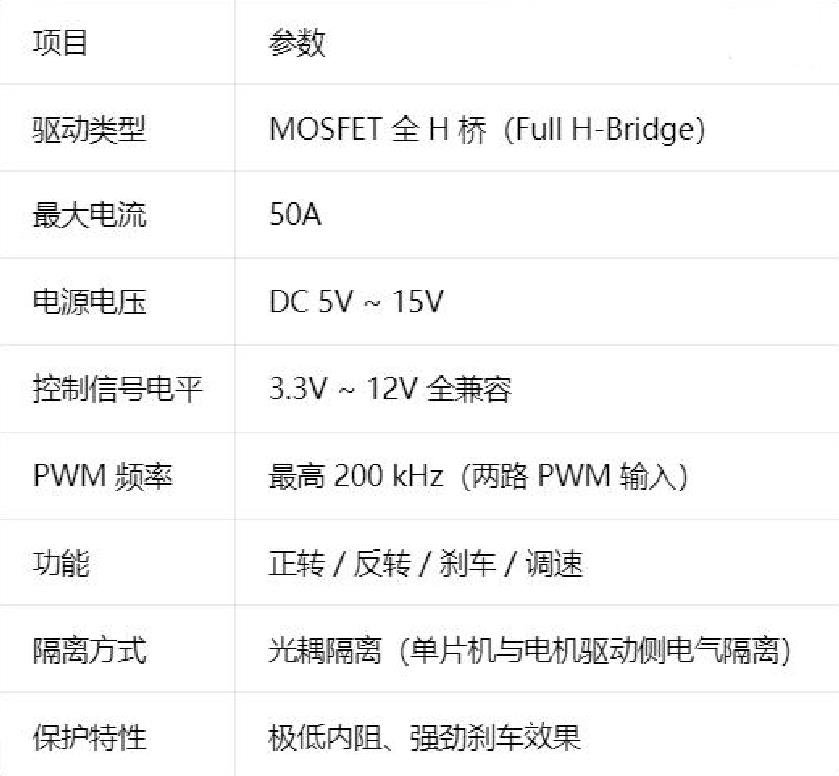

## 1、核心规格参数

## 2、引脚定义

### 1. 功率侧（绿色端子）

- **PWR +**：电源正极（接电池 / 电源正极）
- **PWR -**：电源负极（接电池 / 电源负极）
- **MOTOR**：电机两根线（不分正负，调换即可反转）

### 2. 控制侧（黄色排针）

- **GND**：信号地（与单片机共地）
- **IN1**：第一路 PWM / 方向控制信号
- **IN2**：第二路 PWM / 方向控制信号

## 3、工作原理简述

1. **全 H 桥结构**：4 个 MOSFET 组成桥式电路，通过不同管子的通断组合，控制电机两端电压方向，实现正反转。
2. **光耦隔离**：控制信号先经过光耦隔离芯片，再驱动后级 MOSFET。这样电机侧的大电流、尖峰噪声不会串回单片机，**有效保护主控板**。
3. **PWM 调速**：IN1 / IN2 输入 PWM 信号，通过调节占空比控制电机转速；两路 PWM 频率最高可达 200kHz，远超普通 L298N 的 25kHz，电机噪声更小、效率更高。
4. **刹车功能**：特定输入组合可使电机两端短接，实现快速制动（Active Brake），比自由滑行停止更迅速。

## 4、典型接线方式

单片机（行空板K10 / ESP32 / Arduino）
 ├── GND  ────  驱动板 GND
 ├── IN1  ────  驱动板 IN1 （PWM1 / 方向1）
 └── IN2  ────  驱动板 IN2 （PWM2 / 方向2）

电池（5V~15V）
 ├── +  ────  驱动板 PWR +
 └── -  ────  驱动板 PWR -

电机
 └── 两根线  ────  驱动板 MOTOR 端子

> **注意**：控制侧 GND 必须与单片机共地，否则光耦无法正常识别信号；功率侧与控制侧的地在板上已通过光耦隔离，但使用时建议共地以确保信号稳定。

## 5、控制逻辑参考（两路 PWM 模式）


> 具体逻辑以实际芯片为准，上表为常见 H 桥通用逻辑，建议上电前先用低压电源验证。

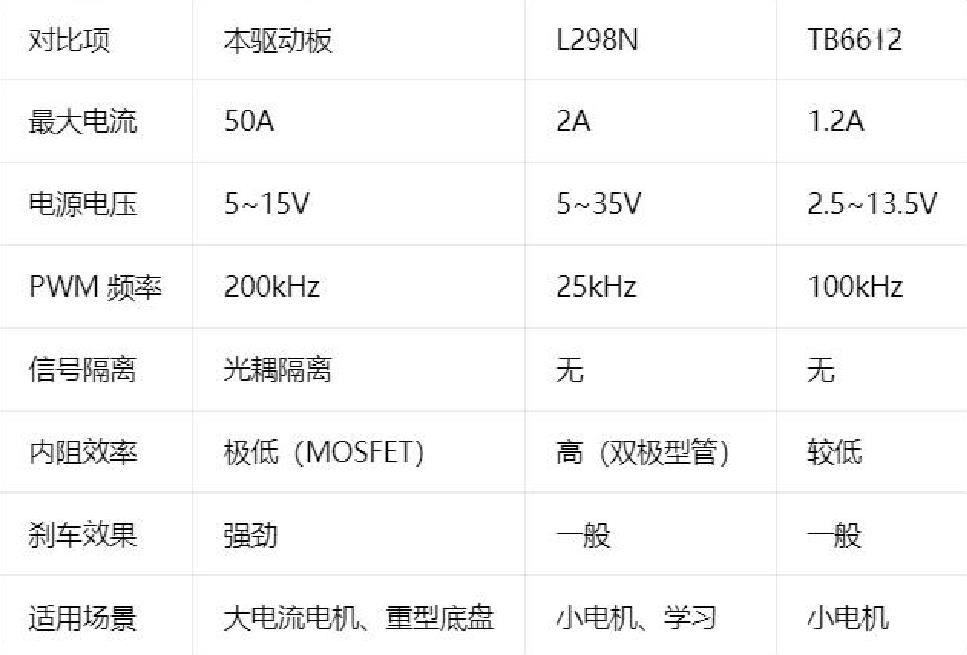

## 6、产品优势（对比常见驱动板）

## 7、典型应用场景

1. **大功率直流减速电机驱动**：如之前介绍的 555 行星减速电机（启动电流 >5A）
2. **机器人底盘**：两轮差速、麦克纳姆轮小车、AGV 搬运车
3. **大功率 BLDC 简化驱动**：配合 FOC 板或整流后驱动有刷直流电机
4. **电动推杆 / 绞盘**：大电流负载设备
5. **创客竞赛项目**：需要大扭矩、高响应的移动平台

## 8、使用注意事项

1. **散热**：虽然板载散热片，但 50A 持续电流时仍建议外加风扇或增大散热面积，避免 MOSFET 过热烧毁。
2. **电源容量**：大电流电机启动瞬间电流很大，电源需能提供足够的峰值电流，否则会出现电压跌落、驱动板误动作。
3. **接线顺序**：先接好所有线再上电；功率线务必拧紧，避免大电流时接触电阻发热。
4. **信号隔离**：虽然板载光耦隔离，但电机线与信号线建议分开走线，减少干扰。
5. **共地**：单片机 GND 与驱动板 GND 必须连接，否则 IN1/IN2 信号无法被正确识别。
6. **不要超压**：电源最高 15V，切勿接入更高电压，否则会击穿 MOSFET 和驱动芯片。

> 这款 MOSFET 全 H 桥驱动模块，**50A 大电流、200kHz 高频 PWM、光耦隔离保护单片机、3.3V~12V 全兼容**，是大扭矩电机、重型机器人底盘的理想驱动方案，比 L298N 更强、比 TB6612 更猛。
