【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)

[复制链接]
      自从被孙老师拉下四轴的这个深坑后,就被各种坑诱惑着,我,骑驴玩儿漂移又是一个特别不能忍受诱惑的人,因此,各种坑不停的填入,从此,四轴,迷你四轴,船模,车模,3D打印机,Arduino,树莓派,mbed,各种坑都义无反顾的扎入。身在骚中不知骚的感觉。。。。但是每天忙碌的工作赚钱,陪小肥羊(我的家眷),写文档。。。。终于我的各项都进入一个烂尾的阶段,每次都说,今天晚上回家弄,可是到家各种事情感觉自己身不由己有木有啊!?于是乎,各种烂尾,各种拖延症就开始蔓延。。。
请原谅我的慢。。。哈哈

      微信群里的各位小伙伴各种四轴升级版本的展示,各种osd各种云台,各种听都没有听过的术语,艾玛,我感到一种前所未有的压力,我在大家的聊天中获悉,我得买买买,剁手剁手再剁手,因此我家里多了一堆mwc和naza,GPS,灯带,桨,无刷,电调,电池。。。。
本来我的想法是好好玩好mwc,让它成为一个稳定又高效的四轴,后来发现大家都转而投向pix,naza。于是我也准备换naza。
回忆有时候是痛并快乐着的。。。
我的mwc第一架四轴消失在视野中的时候,我很淡定,以为我知道,技术不够熟练,一键放飞还是很正常的,所以用他人的失误来弥补自己心中的缺憾,这里躺枪的@微笑的rockets,请不要娇嗔责怪偶,我在一键放飞我的mwc的时候,我心里一直都想着你的大疆精灵有木有。。。。我心里突然平衡了。(偷笑十分钟)


      好吧,言归正传,我为此在昨晚回到家,下定决心已定要搞定我的四轴。
因此开始了漫长的询问,查找资料,下载资料,尝试,测试的过程,在整个过程中,我要在这里向@BD6CR兄弟还有@Disluyer兄弟表示我由衷的感谢,在我组装这个烂尾的项目中,他们俩给我了勇气和技术指导,一步步非常详细的指点我如何去安装naza-m-lite,GPS,油门行程校准,下载新固件,升级新固件,下载调参软件,设置参数,连接线缆,设备布线和走位。。。
过程中不断的截图,语音。这些东西都成了一手的资料,非常珍贵,我今天还利用休息时间简单的回顾了一下。
所以在此开贴,准备将我的naza配置过程图文并茂的展示给大家,让更多的朋友参与进来,学习和参考,让那两位兄弟的经验帮新人少走一些弯路。。
做成连载模式,是为了更好的讲解哦。慢慢来,大家不要太心急,每天都有更新。呵呵
在说一边,请原谅我的慢。。。哈哈,享受慢生活带来的愉悦感受吧。
好了,未完待续。

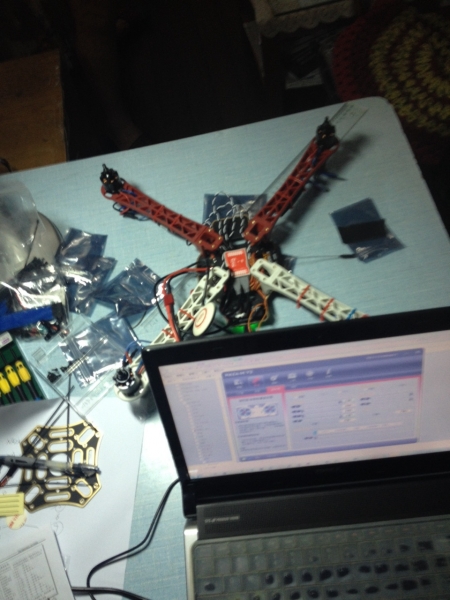

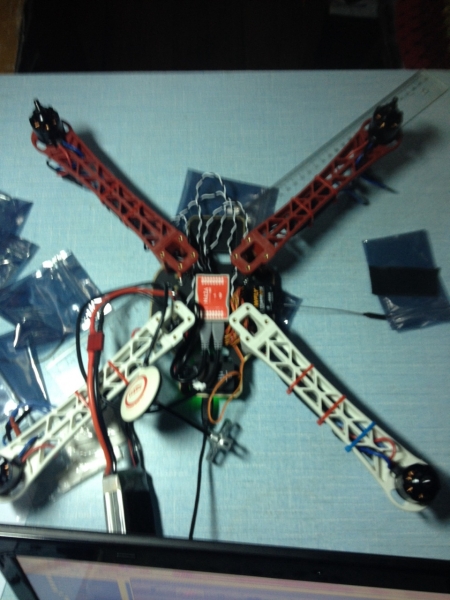

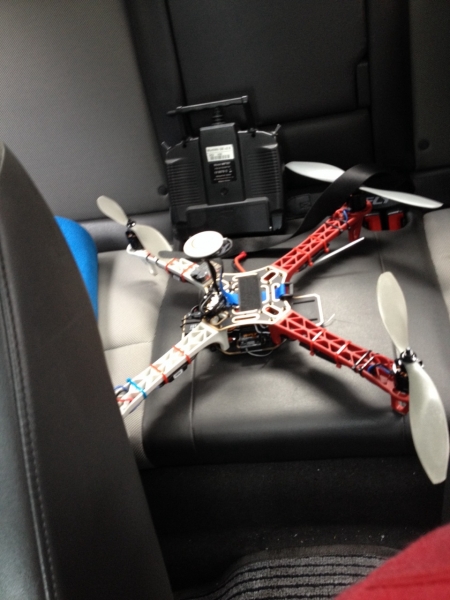

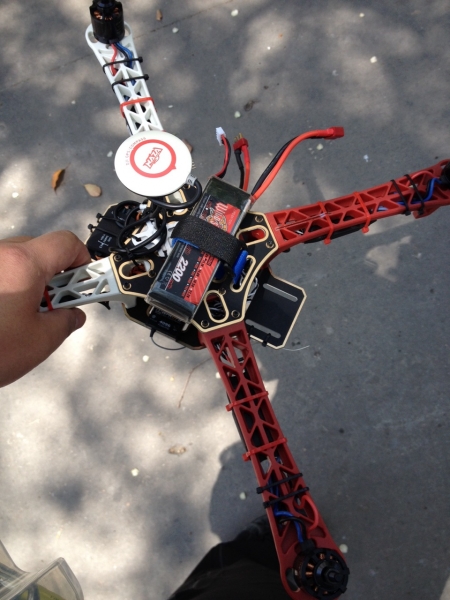

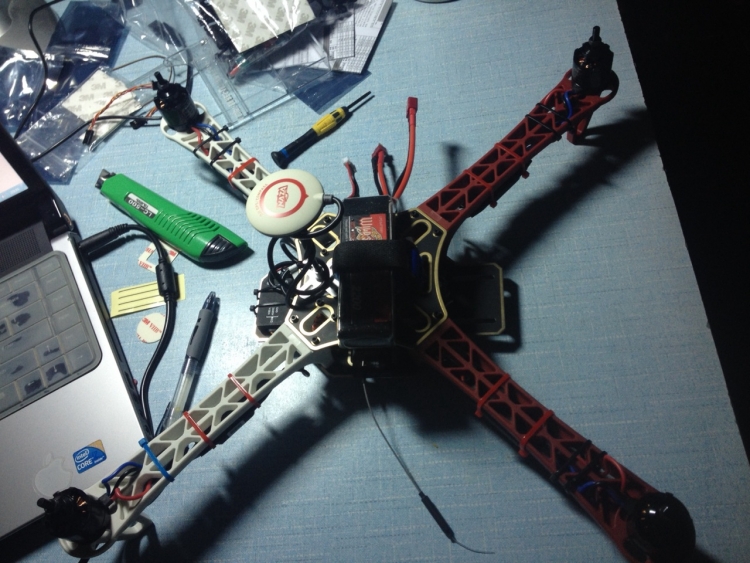

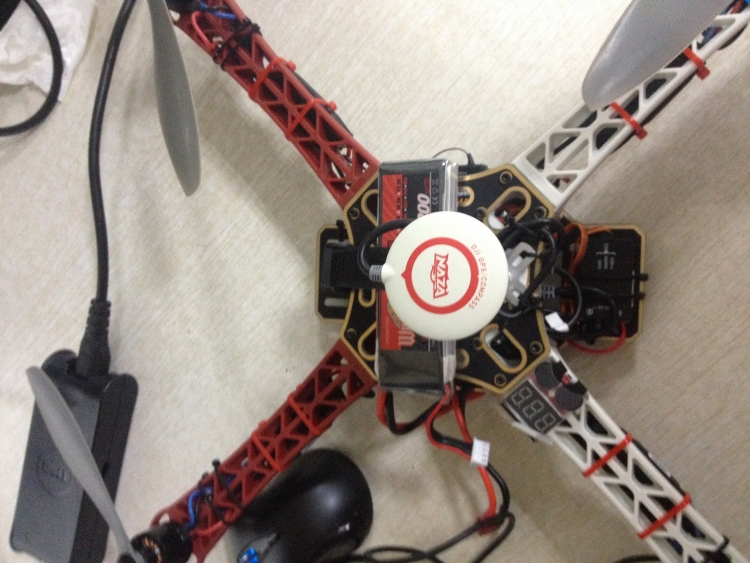

上图镇个楼:

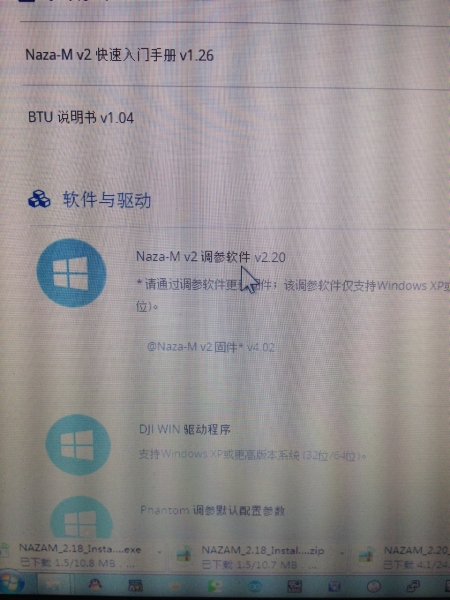

【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图1

yoyojacky  初级技匠
 楼主|

发表于 2015-4-20 17:49:46

下班回家,慢慢更新。
回复

使用道具 举报

hnyzcj  版主

发表于 2015-4-20 18:10:44

顶,支持楼主,分享。
回复

使用道具 举报

Ash  管理员

发表于 2015-4-20 19:08:08

;P 不厚道啊,让我们一起来@微笑的rockets
回复

使用道具 举报

heinau  高级技匠

发表于 2015-4-20 19:16:32

楼主简直是毫(gan)无(de)人(piao)性(liang)啊
让我们一起来@微笑的rockets

坐等更新
回复

使用道具 举报

丄帝De咗臂  高级技匠

发表于 2015-4-20 19:46:06

四轴看起来好复杂的哦
回复

使用道具 举报

yoyojacky  初级技匠
 楼主|

发表于 2015-4-21 17:03:12

哈哈,是啊,今天回家拍照,晚上看看,能更新啥。
回复

使用道具 举报

yoyojacky  初级技匠
 楼主|

发表于 2015-4-29 13:45:03

继续更新:
      为了爽飞四轴,实现飞天的梦想,业余时间除了陪伴小肥羊,基本上就在折腾四轴了,虽然我也很多分心的项目,例如瓦力机器人,树莓派,还有mbed,arduino等等,但是每次看到群里的模友们爽飞的小视频,心里就无比的羡慕,我也想飞。
     于是,下班回到家就开始进行组装和调试工作了,对于资料我看的真的很少,一是没有时间,二是不知道从何开始,所以就在微信群里询问大家,大家都很热心,特别感谢@BD6CR兄弟,还有@disluyer,@沙漠,@4AGR, @孙浩钦@魔豆, @老马,你们给我我太多的帮助,感激涕零。。他们有的耐心的给我讲解组装方法,指引我前进的道路,有的给我精神上支持,仿佛给我duang就加上了强击光环和持久光环,让我能够在解决问题的道路上一路杀出重围。。。。
      好了,扯了这么半天,估计各位看官都已经要开始烦躁了。我还是来点儿干货吧。我将我组装四轴的大部分过程展现在这个帖子里面,希望对大家有用,如果有错误的地方,还请大家指出来我好修改哦。
先说说设备准备:

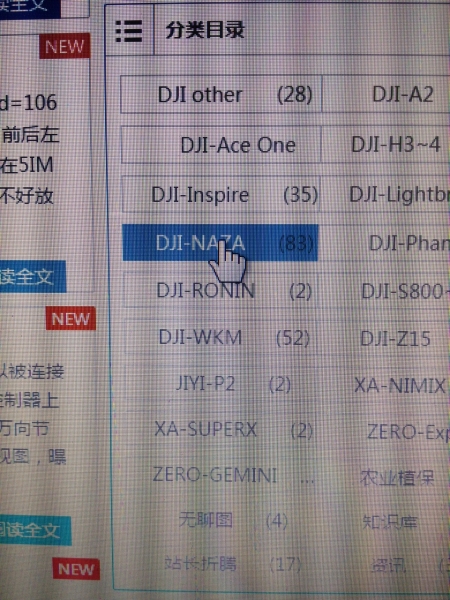

下面的一段型号和说明来自:sb-dji.com的一篇文章:http://www.sb-dji.com/?p=5097
机架:飞行器机体及负载安装平台。
常见型号:XAircraft XA650、DJI F450
2、飞行控制器:负责处理飞行器一切姿态控制,所有输入输出信号都经过飞行控制器处理。常用飞行控制器都包含GPS及地磁传感器模块,可以完成定点悬停,自动返航等一系列功能。
常见型号:零度 X4~6、XAircraft SUPERX、APM、DJI NAZA、WKM、A2
3、无刷电调:用于将飞行控制信号转变为电流控制输出给电机,实现无刷电机的加速和减速。
常见型号:好盈30~40A、ZTW 30A
4、无刷电机:驱动螺旋桨,并通过加速和减速完成姿态控制。
常见型号:朗宇4112、DJI 2212、XA 4822
5、正反螺旋桨:输出提供升力及扭力,通过正桨与反桨抵消扭力。
常见型号:APC MR系列、DJI 9443
6、为飞行器所有部件供电。
常见型号:富力 14.8V 25C 5000MA、格式 11.1V 25C 2600MA
我的设备是:遗留的f450机架(带底板),还有四个好赢的铂金30A电调,四个朗宇980kv的2212无刷电机,一个naza-m-lite的飞控+GPS套装,一个天地飞7通的接收机,还有一个天地飞7通的美国手遥控器,电池不知名wild scorpion,野蝎?不知道好像买的时候才35元,还有以前遗留的B6平衡充电器。

大致我将组装四轴的步骤分为:
1.  拆箱(废话)

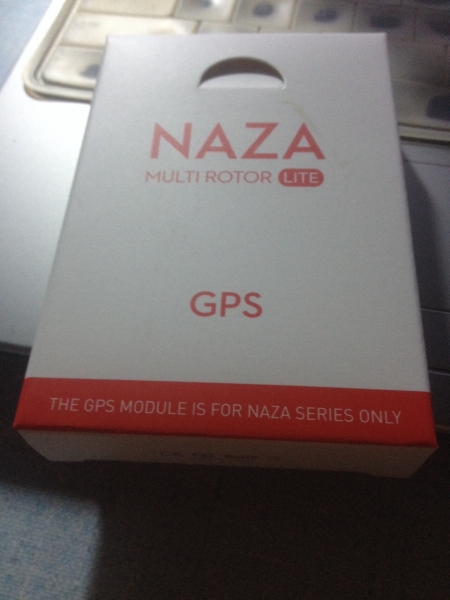

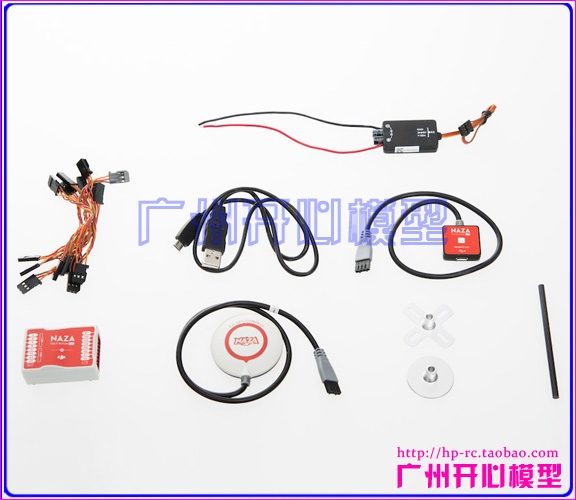

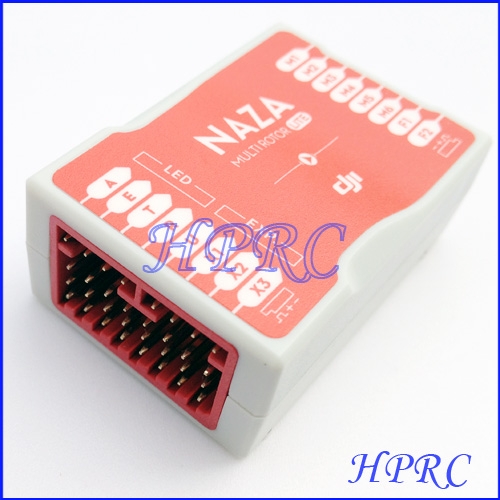

     我收到naza-m-lite的飞控和GPS后,激动了一下,做工真的不错,外观很好看,DJI赞一个,华强北还是出人才的。哈哈,三下五除二,就拆掉了所有的包装。这个如果你不会的话,我可以收费指导你暴力拆解的美学艺术。
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图3【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图6

2.  焊接电调

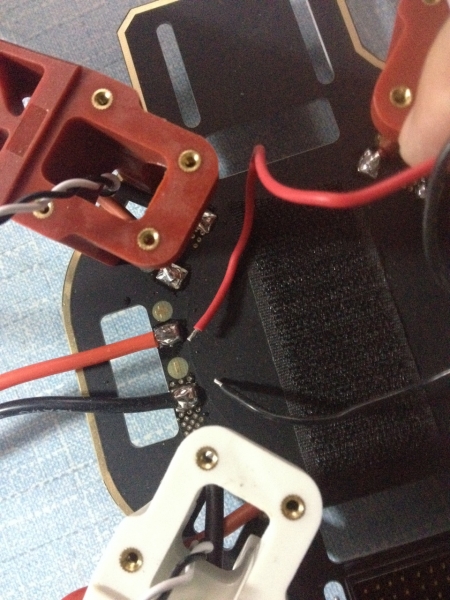

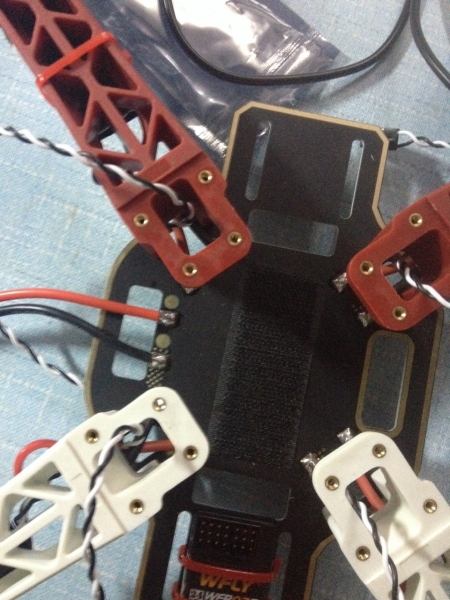

    焊接这个活儿,就是有点儿小技巧的,我焊接的时候,由于只有一个尖头的焊枪,所以,等到预热好以后,先在底板上焊上锡,然后给电源线焊上锡,然后焊枪按住电源线,压在底板上,快速上锡,这样,焊锡就很快将电源线和底板融为一体了,动作要快,然后快速移走焊枪,吹一下,就可以焊好了。我手里拿的两根线是gps上的,直接焊接在主电源上就好。
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图5
焊接好后是这样的
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图8



3.  安装飞控

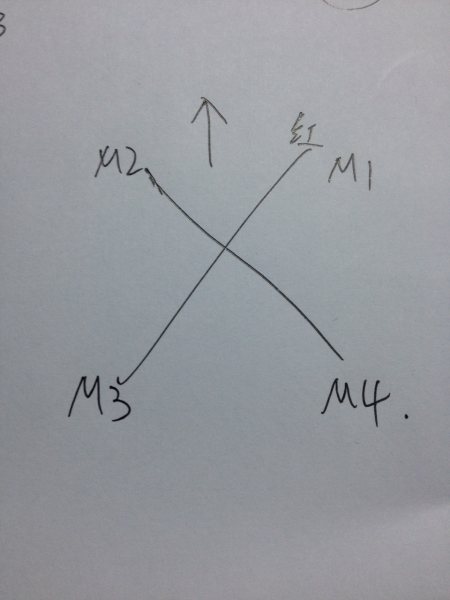

      飞控需要安装在底板的正中间,我还专门用尺子量了一下,然后在飞控的背面粘上3M的双面贴纸,然后一定要注意安装的时候,要看清飞控上有个前方指向的标记,这个标记要朝着你机头的位置,我选择的是红色机臂作为整架飞机的前端,就是如下图,请忽略我画功粗糙:
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图15    安装完成后,就可以安装机臂了。
4.  安装机臂
    安装机臂的时候,一定要找个平面整齐的桌子,然后以对角线的方式安装螺丝钉,安装的时候注意整个机身的平整,我第一次安装完成后发现四轴一个脚是翘起来的,不水平,后来全部松开了螺丝钉,然后重新安装才安装好。这里耽误了20多分钟。可以算是经验教训吧,希望后面来学习的小白不走弯路了。
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图2       【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图4

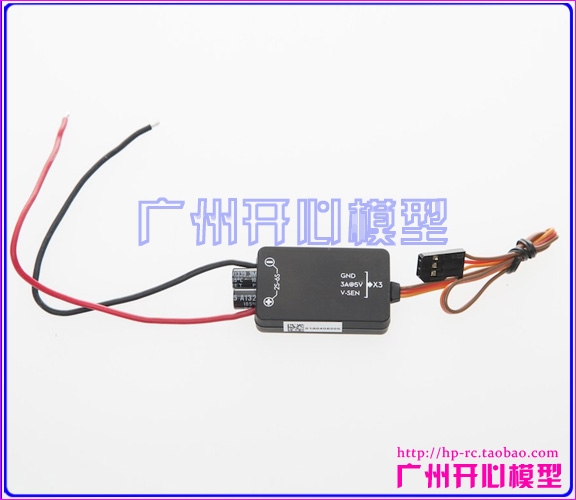

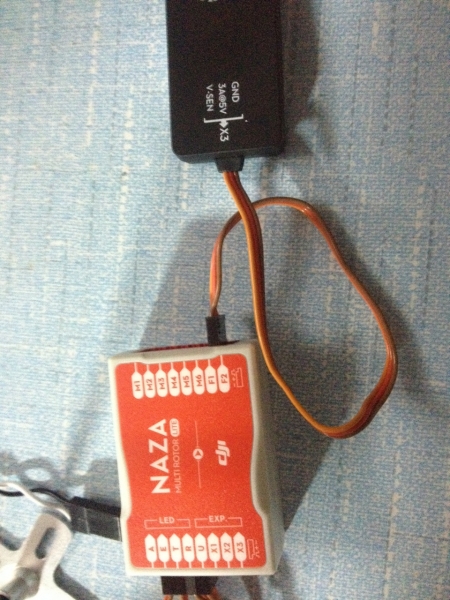

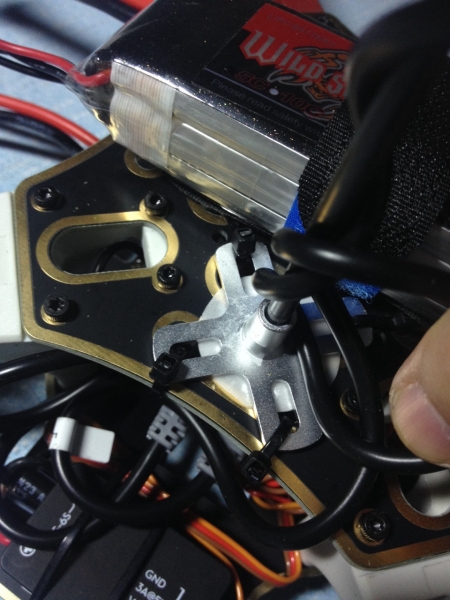

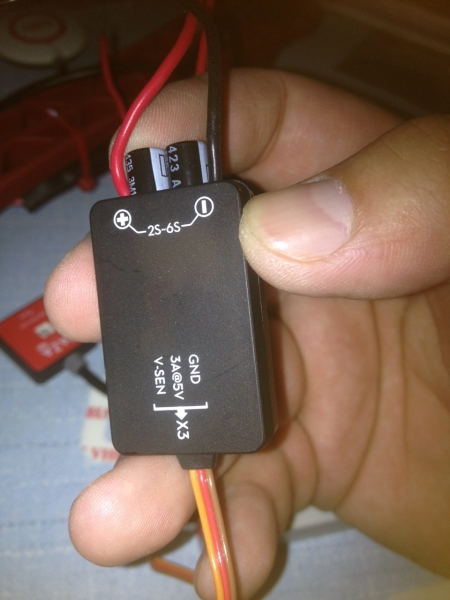

这个手持的好像是电调的协调器?不知道了,反正上面标着接x3,直接插入naza飞控的x3接口。

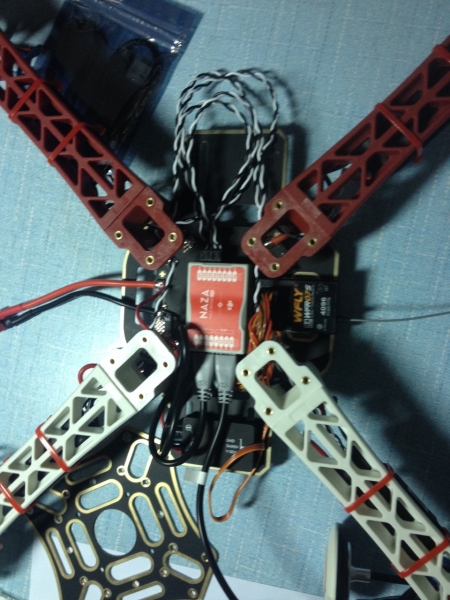

5.  接线及捆绑电调
然后将线缆理顺了,按照顺序扎好,我先扎好了电调
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图7
这里的图有点儿不完整,u和x3我就没有标注出来
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图10
上面图中的线缆接驳还没有全面,后面还有两根线,没有拍照片。。后期补上吧。
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图9
我将这个调试灯接在了接收机的下面
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图11     【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图16

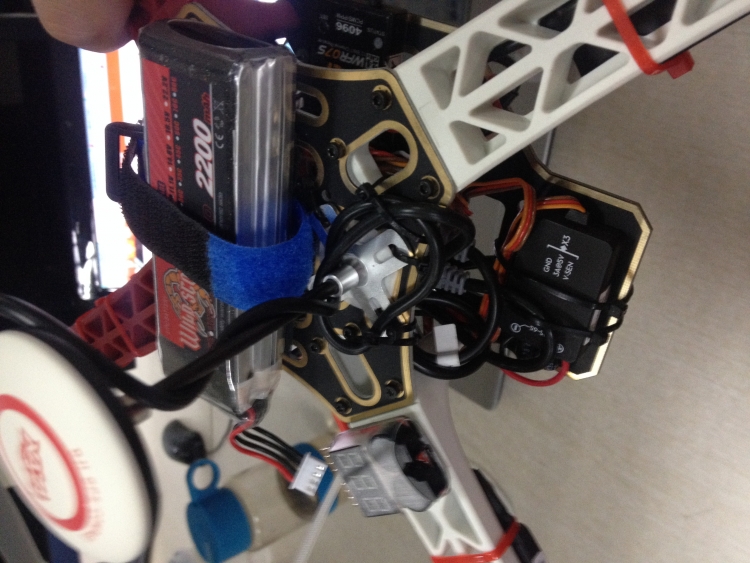

侧面看是这样
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图17

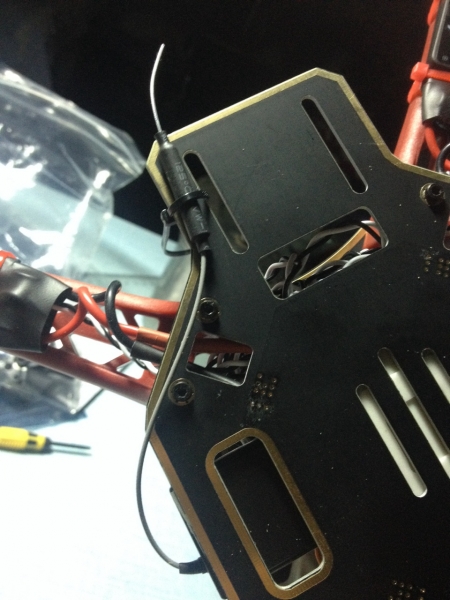

然后线缆慢慢理顺,同时将天线用502胶水粘了一下,很快就结实了。哈哈,家里工具不能少啊!
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图12     【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图13      【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图14




6.  安装无刷电机
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图1

为了防止由于电机震动导致螺丝松动,就加了点儿垫片。
然后四个电机分别安装好,要保证电机是垂直于机臂的就可以了,最好拿水平仪测试,我用的是iphone手机的app测试了水平状态。还不错。
7.  安装GPS天线
粘天线的时候没有拍照,所以盗用淘宝上商家的图(应该不会被算是盗版吧?)
【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图18    【四轴兴趣小组】骑驴玩儿漂移的烂尾四轴收尾篇(连载)图19

旁边的四根黑线我一直不知道干吗用的。。。谁知道告诉我一下哦。
然后接好我是将线缆这样绕在天线支架上的。大家有别的方法告诉我一下哦。绕在上面主要是防止桨打到线缆。这个特别要注意,我的电池正极的线缆就让桨削了一块,太锋利了。大家一定要注意安全哦!


8.  安装接收机
接收机我是绑在底板的右侧,然后用3M胶带粘好,用扎带捆绑了一下。保证悬空的线不会被螺旋桨打到。
工作开始忙了。等回家再接着更新吧,写帖子好麻烦哦。
未完待续。。。。

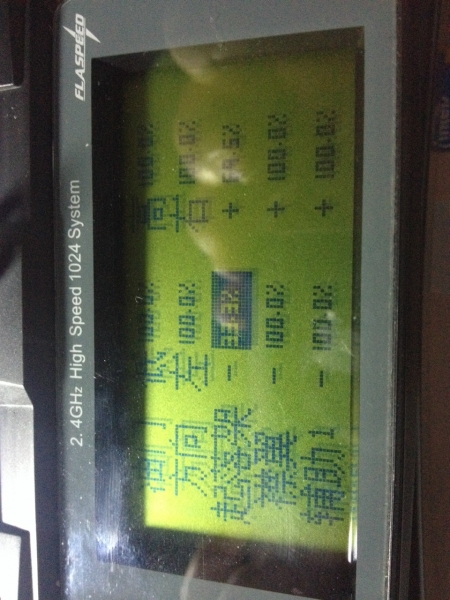

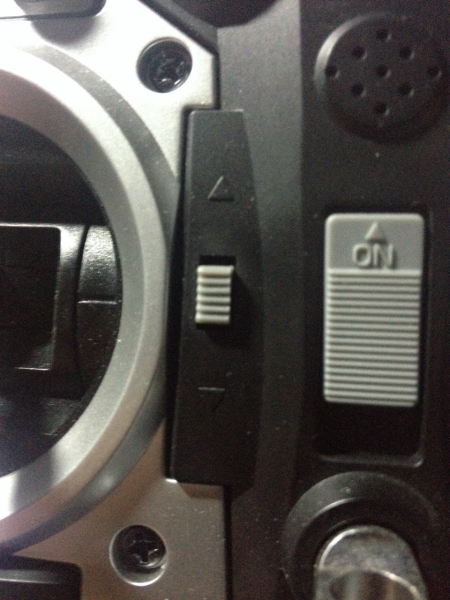

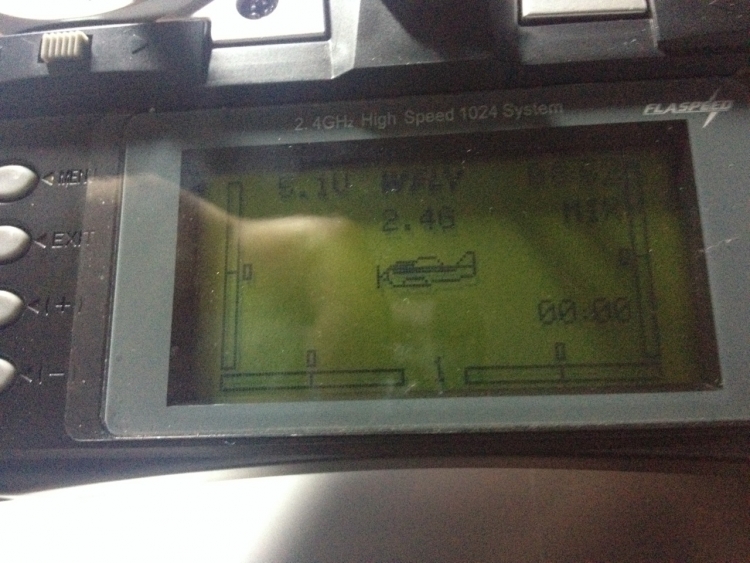

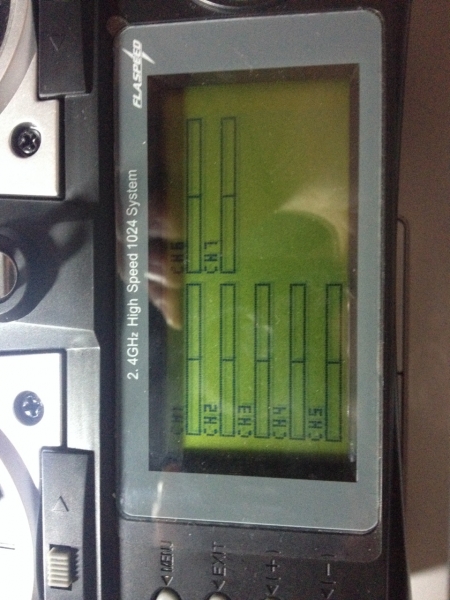

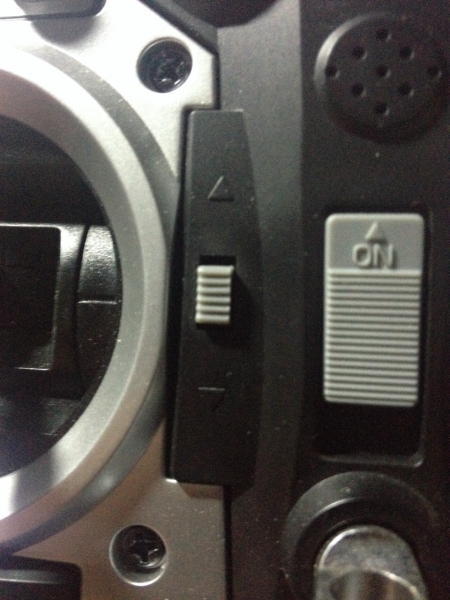

9.  调整遥控器参数
10. 逐个校准油门行程

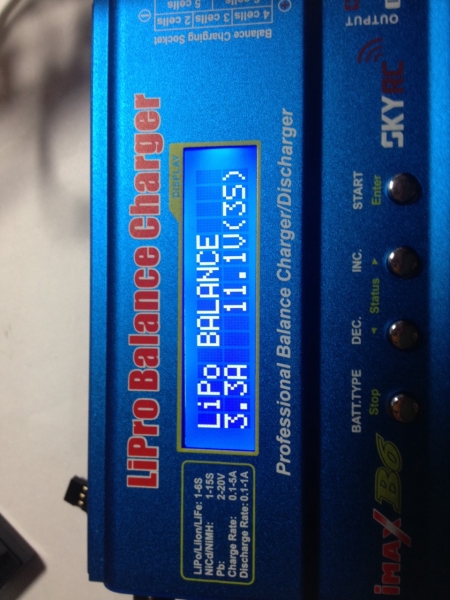

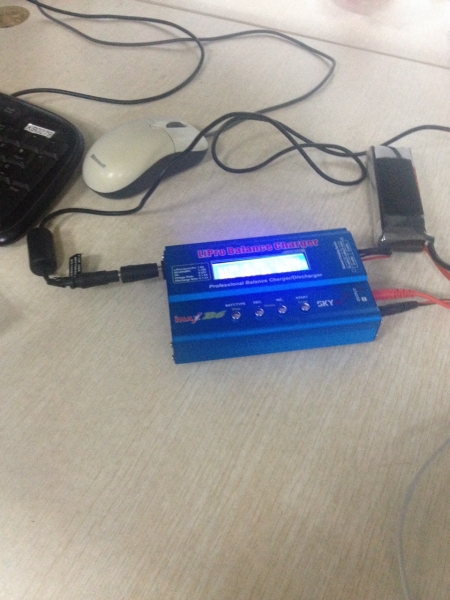

11. 电池充电 (学问也蛮深的)

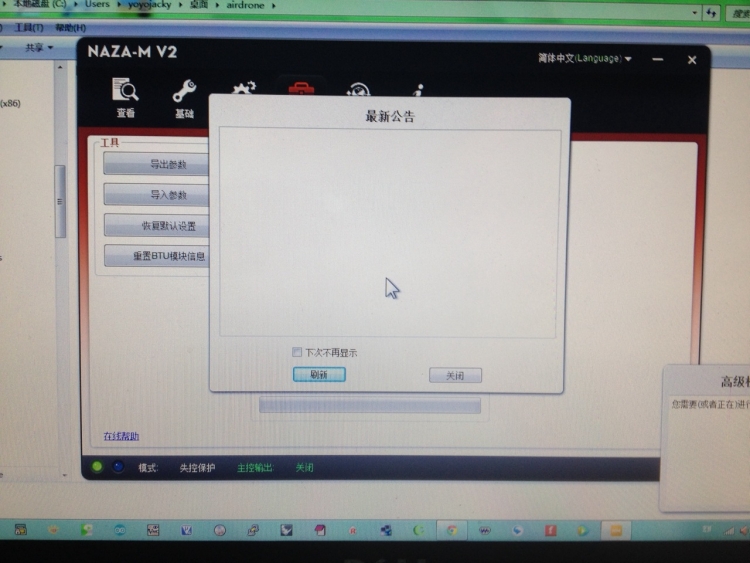

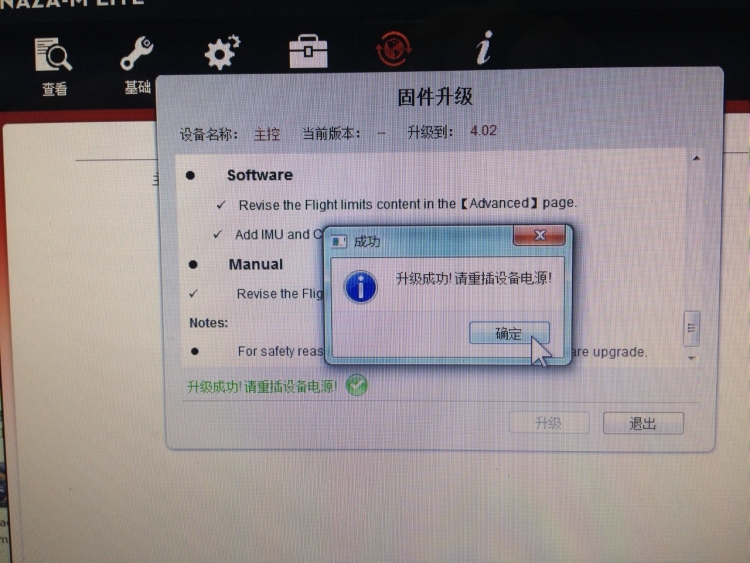

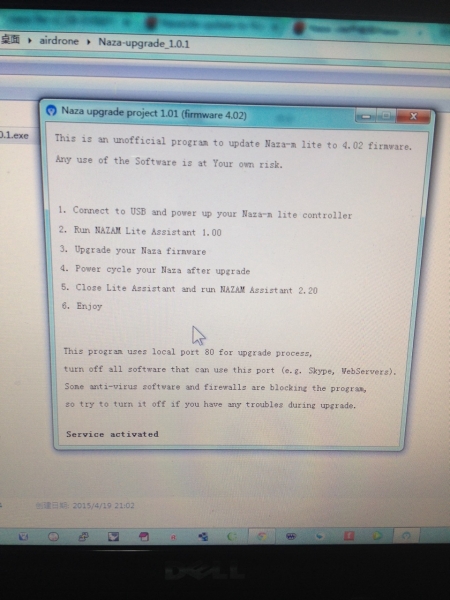

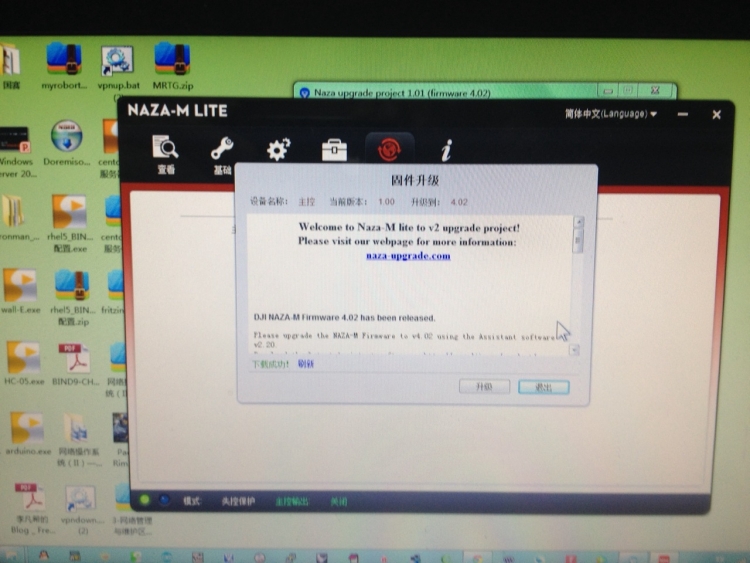

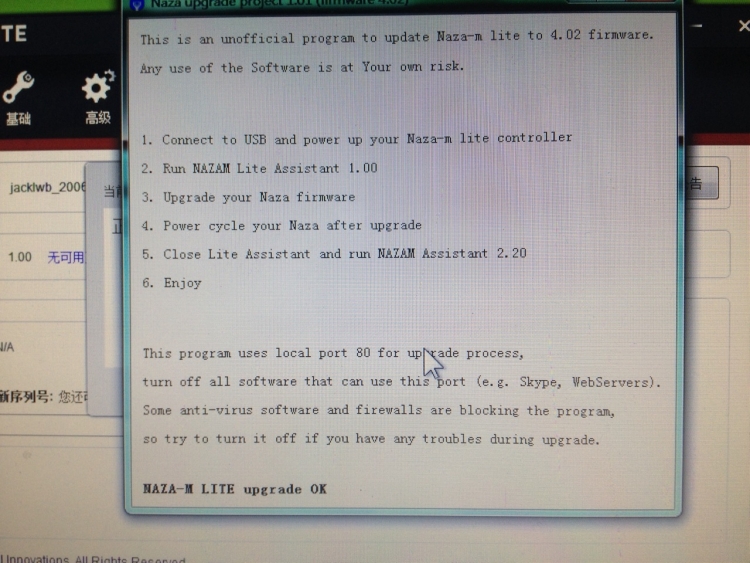

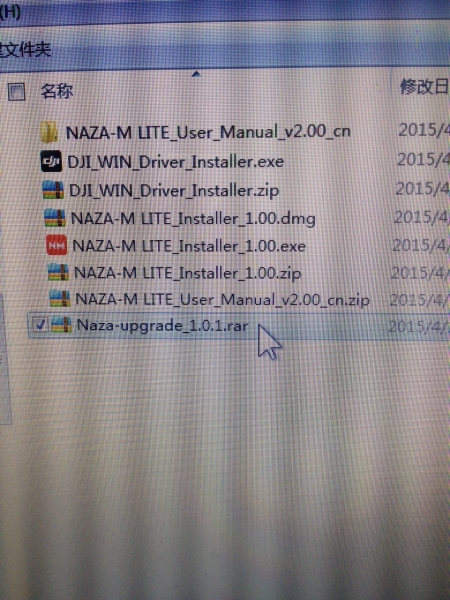

12. 连接电脑刷v2.0固件

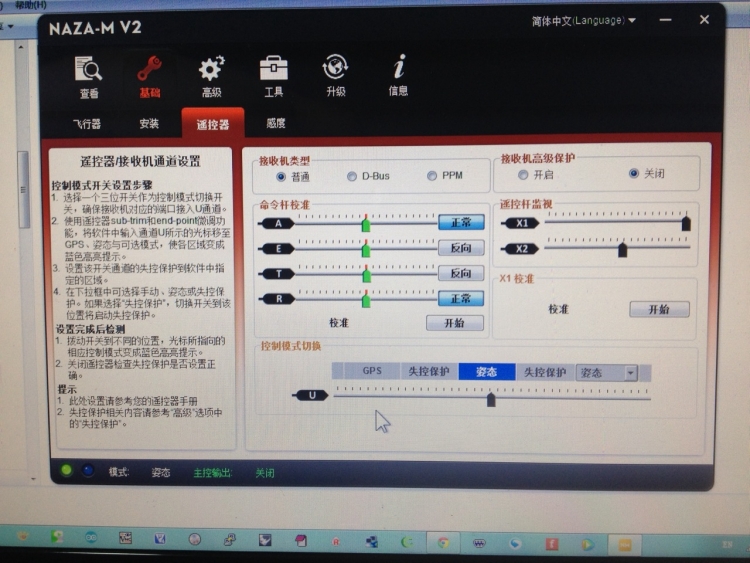

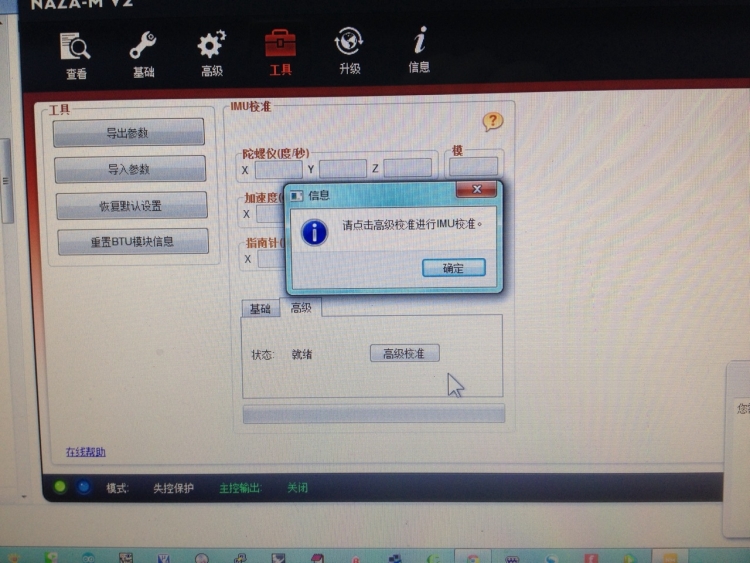

13. 通过调参软件进行参数调节
14. 测试无刷旋转方向
15. 无桨上电测试( 这里面要注意的内容更多)

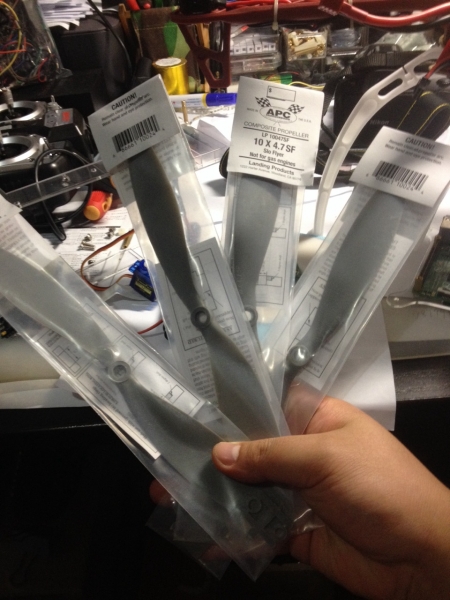

16. 桨做静平衡,有能力的做动平衡(虽然动平衡我从来没有做过)

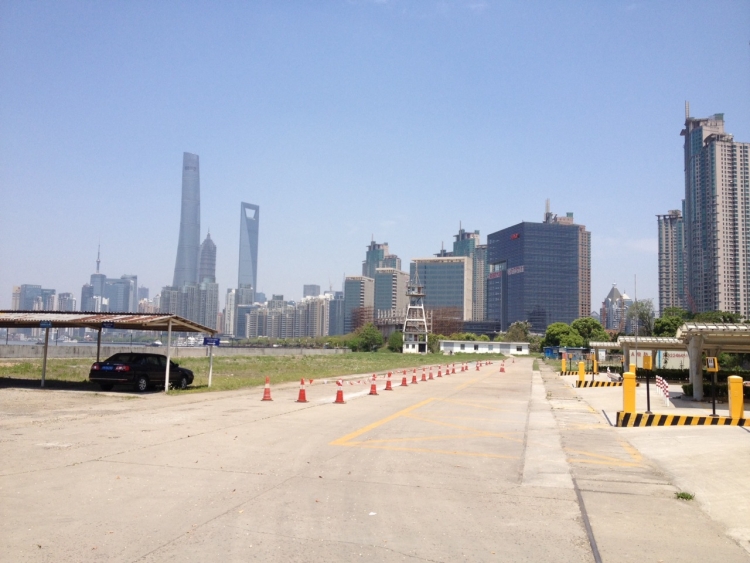

17. 飞场选择及飞行前检查步骤(我建议大家做个check list)

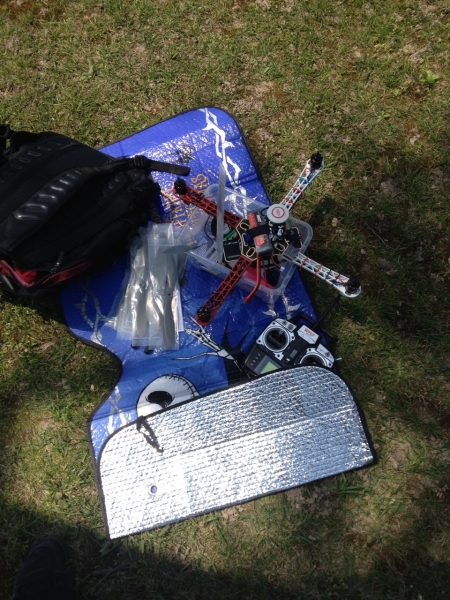

18. 飞行测试

回复

使用道具 举报

yoyojacky  初级技匠
 楼主|

发表于 2015-4-29 13:51:49

附上一段首飞视频
回复

使用道具 举报

孙毅  初级技匠

发表于 2015-6-3 23:51:05

心里默默的说了句。。。。。考奥!强悍!!
回复

使用道具 举报

Juice  高级技师

发表于 2015-6-4 16:23:04

有种上课偷偷看天涯连载的赶脚~~~楼主威武
回复

使用道具 举报

yoyojacky  初级技匠
 楼主|

发表于 2015-6-13 15:11:13

最近一直没有时间更新。后面慢慢更新吧
