本帖最后由 RAY911 于 2015-8-25 23:25 编辑

因为平时做的事情见不得光(室内光线不足),所以Overlord 买回来后,都是这样拿台灯照明的:
为Overlord添加【照明】图1

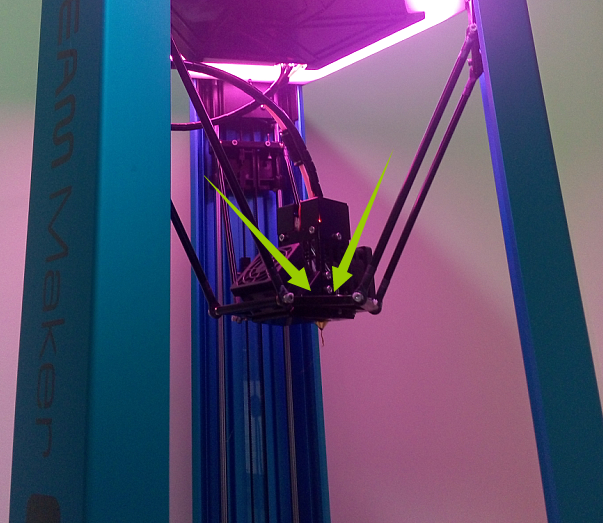

后来想要不给 Overlord 加个自己的照明,看了一下在这个平台加比较合适:
为Overlord添加【照明】图3

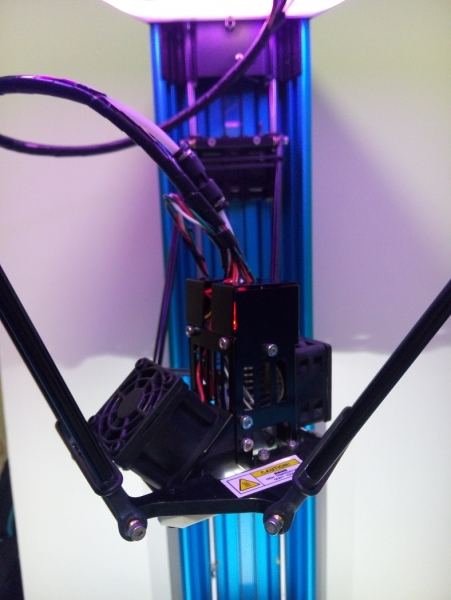

就去问了 隔壁老王要来了3D:
为Overlord添加【照明】图2
就是这货。。。


花了点时间,设计成这样(改版过一次)
为Overlord添加【照明】图4

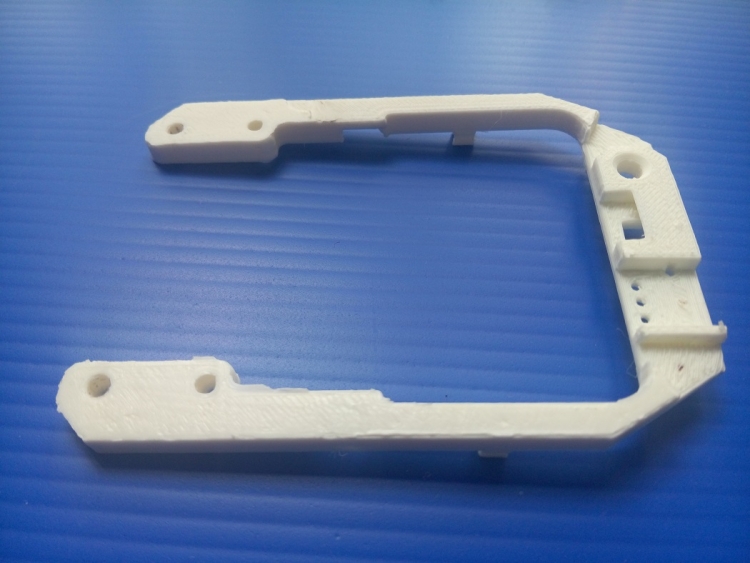

Overlord打印ABS
为Overlord添加【照明】图5



翻个面看看
为Overlord添加【照明】图6

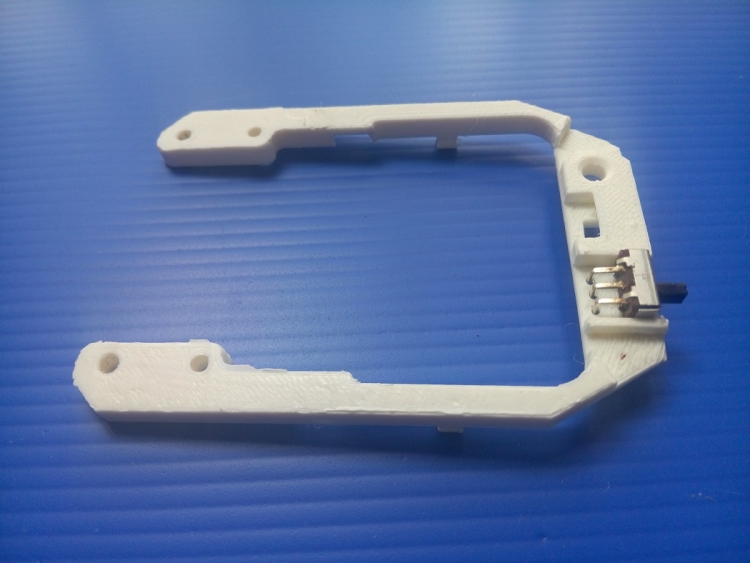

装个开关
为Overlord添加【照明】图7



买了 点白光LED 60mA的
为Overlord添加【照明】图8

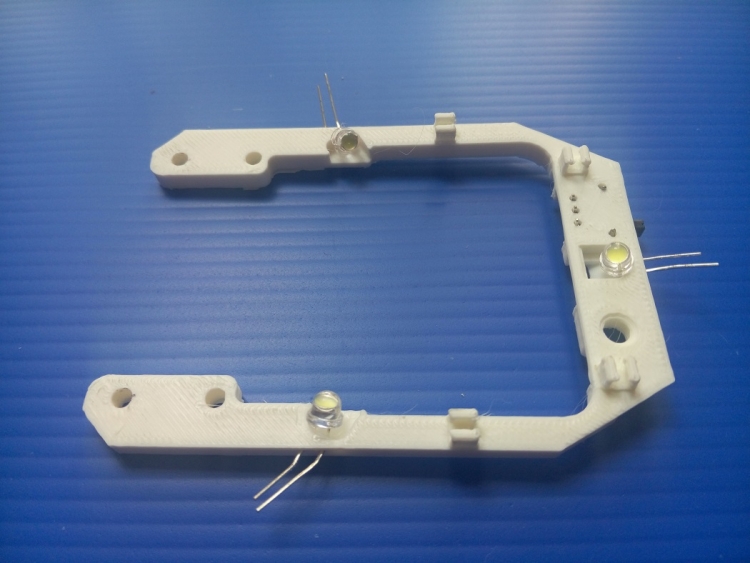

装LED,弯好角度
为Overlord添加【照明】图9

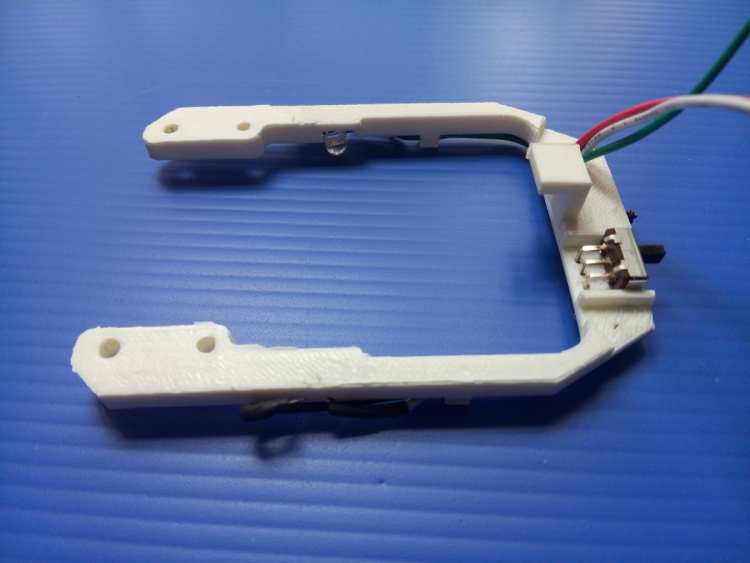

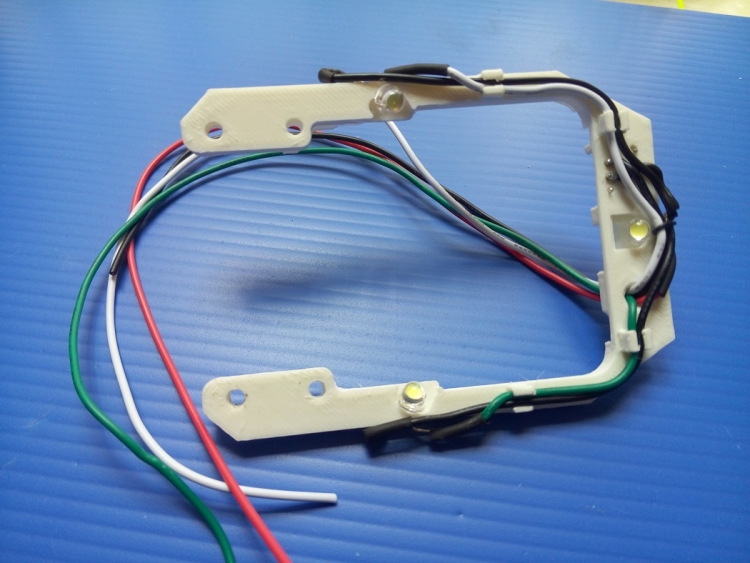

焊线
为Overlord添加【照明】图10


设计的时候就怕屁股的2个螺丝固定不好,设计了这 卡扣
为Overlord添加【照明】图11





装上卡扣
为Overlord添加【照明】图12

为Overlord添加【照明】图13

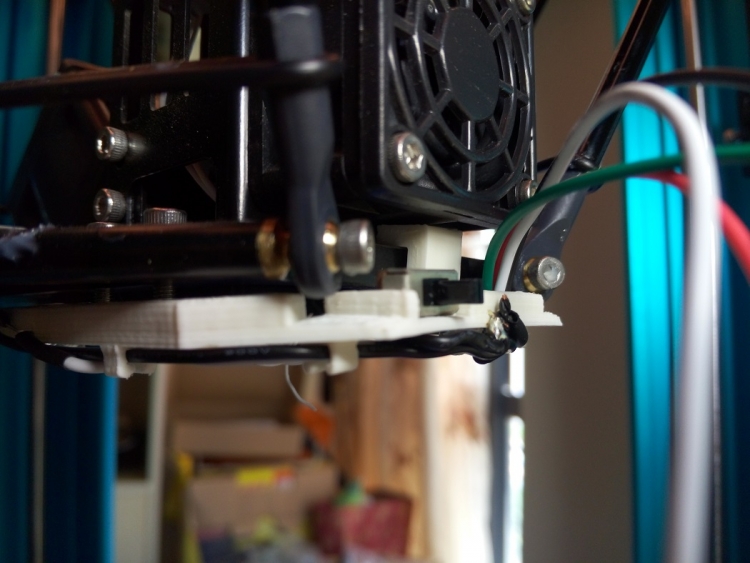

卡上是这样的(缩水了一点,硬拉到有点变形了)
为Overlord添加【照明】图14





来个仰视
为Overlord添加【照明】图15

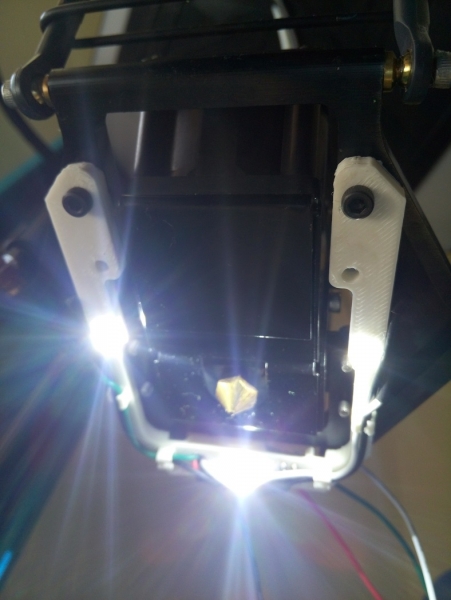

直接用 “可调直流电源”调到3V,亮灯仪式
为Overlord添加【照明】图16



开关灯对比(开灯 后,细节还是多一些)
为Overlord添加【照明】图17




因为测试LED得知需要36R的电阻,还有Overlord的3PIN接口,家里都没有。
求助某宝,等了坑爹的3天,快递到了
为Overlord添加【照明】图18

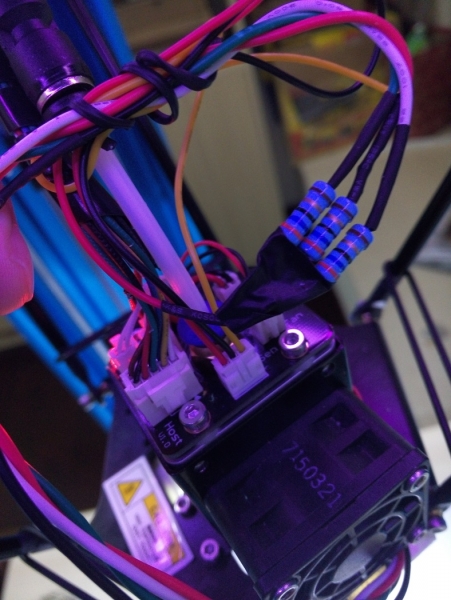

马上接上电阻,“可调直流电源”调到Overlord输出的5V试试
为Overlord添加【照明】图19



接头焊上,其实很简单(我也就这水平了)
为Overlord添加【照明】图20




塞回去
为Overlord添加【照明】图21



正面看其实也不明显嘛
为Overlord添加【照明】图22



实际打印开关灯对比(手机摄像头没把肉眼效果拍出来,其实开灯效果挺好的,谁赞助个单反我再拍一次)
为Overlord添加【照明】图23




就这样吧~

hnyzcj  版主

发表于 2015-8-25 22:19:18

那个打印件放在喷头附近,温度不是太高吗?
回复

使用道具 举报

RAY911  初级技师
 楼主|

发表于 2015-8-25 22:24:21

hnyzcj 发表于 2015-8-25 22:19
那个打印件放在喷头附近,温度不是太高吗?

所以选的ABS材料,周围有一定距离了,其实温度不高的
回复

使用道具 举报

hnyzcj  版主

发表于 2015-8-25 22:40:34

RAY911 发表于 2015-8-25 22:24
所以选的ABS材料,周围有一定距离了,其实温度不高的

OK,明白了,多谢回答。
回复

使用道具 举报

dsweiliang  初级技神

发表于 2015-8-25 22:41:54

很好的改造
回复

使用道具 举报

swanglei  中级技神

发表于 2015-8-26 01:07:16

哇哇,好赞的!明天上班的时候好好再看看,呜呜,没有抢到沙发!!!
回复

使用道具 举报

myluckyy  中级技师

发表于 2015-8-26 08:37:23

自己打印出给自己身体用的部件,这件事可真是酷毙了!
回复

使用道具 举报

Phoebe  高级技匠

发表于 2015-8-26 12:20:28

好想法,灯光照射下的打印件好像舞台上的主角。。。一点点呈现姿态,好有意境
回复

使用道具 举报

swanglei  中级技神

发表于 2015-8-26 12:33:13

本帖最后由 swanglei 于 2015-8-26 12:34 编辑

两个问题,第一这个模型不用加Brim。。。有些底面比较小容易翘的模型才用加Brim。。。

第二个问题,你这个模型比较小,但是看着质量不怎么好!!!有很大的改善空间,你可以在群上单独找我或者直接呼叫!!!我反正是不喜欢白色材料,偏柔性材料,打印质量容易不好,分层特别明显~~~

还加了个开关,很赞~
回复

使用道具 举报

Ash  管理员

发表于 2015-8-26 13:59:30

打完灯拍出来的作品照艺术多了
回复

使用道具 举报

heinau  高级技匠

发表于 2015-8-26 15:40:05

赞!开灯效果很棒,确实有一种舞台的感觉~
回复

使用道具 举报

RAY911  初级技师
 楼主|

发表于 2015-8-26 23:52:10

swanglei 发表于 2015-8-26 12:33
两个问题,第一这个模型不用加Brim。。。有些底面比较小容易翘的模型才用加Brim。。。

第二个问题,你这个 ...

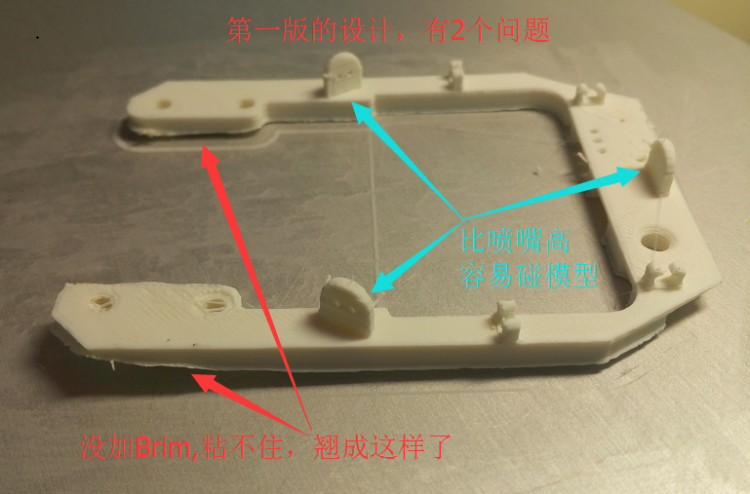

为Overlord添加【照明】图1


回复

使用道具 举报

swanglei  中级技神

发表于 2015-8-27 11:25:37


加brim是保障,但是你这个是有求这个问题,说明调平没有调好,看看论坛的调平教程,还有可以去群里问问怎么检查什么的,调平调好了决定模型跟底板之间粘度的就是第一层层高,或者说是初始层层厚!~

喷嘴高这个倒是不能这么说,喷嘴始终是保持平面运动的,有时候模型变形的话才会发生你说的现象,这个可以改进散热。。。比如说换风扇~然后在Expert里面有个Z hop的设置,你改成0.4吧,喷头移动过去即使跳着过去的~~~你试试观察下就知道了~!
回复

使用道具 举报

RAY911  初级技师
 楼主|

发表于 2015-8-27 21:44:39

本帖最后由 RAY911 于 2015-8-27 22:19 编辑
swanglei 发表于 2015-8-27 11:25
加brim是保障,但是你这个是有求这个问题,说明调平没有调好,看看论坛的调平教程,还有可以去群里问问怎 ...


调平看你视频调了,不放胶水粘不住

之前也已经按你设了 0.4抬高了
不过喷嘴平面运动也会撞到的
喷嘴到 第一版的最高凸起,距离大概36mm
模型大于36mm的时候喷嘴打印一侧,凸起就会撞另外一侧
回复

使用道具 举报

swanglei  中级技神

发表于 2015-8-28 01:13:27

RAY911 发表于 2015-8-27 21:44
调平看你视频调了,不放胶水粘不住

之前也已经按你设了 0.4抬高了

嗯,大概明白你的意思了,是要注意涂胶水的,这个特别重要,安全!

下次设计模型的时候可以稍加注意,有些地方结构强度不够的话,可以增加下厚度。。。
回复

使用道具 举报

永远的黑侠  高级技师

发表于 2015-9-6 11:32:56

改造不错,学习,不懂电,硬伤啊
回复

使用道具 举报

20060606  高级技匠

发表于 2020-9-2 21:44:11

好创意,赞一个
