Nick-ccq 发表于 2020-4-16 11:46:59

【Mind+扩展库发布】指纹识别传感器

本帖最后由 Nick-ccq 于 2024-1-30 18:36 编辑

## Mind+扩展库：指纹识别传感器


## 产品简介

- 产品链接：https://www.dfrobot.com.cn/goods-1172.html
- 介绍：本扩展库为 DFRobot 指纹识别传感器（SEN0188）设计，支持 Mind+ 导入库，要求 Mind+ 软件版本为 1.6.2 及以上。

## Mind+图形化编程

1、下载及安装软件。下载地址：http://www.mindplus.cc 详细教程：(https://wiki.dfrobot.com.cn/Mindplus_%E5%9F%BA%E7%A1%80wiki%E6%95%99%E7%A8%8B-%E8%BD%AF%E4%BB%B6%E4%B8%8B%E8%BD%BD%E5%AE%89%E8%A3%85)

2、切换到“上传模式”。 详细教程：(https://wiki.dfrobot.com.cn/Mindplus_%E5%9F%BA%E7%A1%80wiki%E6%95%99%E7%A8%8B-%E4%B8%8A%E4%BC%A0%E6%A8%A1%E5%BC%8F%E7%BC%96%E7%A8%8B%E6%B5%81%E7%A8%8B)

3、“扩展”中选择“主控板”中的“Arduino Uno”。 详细教程：(https://wiki.dfrobot.com.cn/Mindplus_%E5%9F%BA%E7%A1%80wiki%E6%95%99%E7%A8%8B-%E5%8A%A0%E8%BD%BD%E6%89%A9%E5%B1%95%E5%BA%93%E6%B5%81%E7%A8%8B)

4、“扩展”中选择“用户库”：

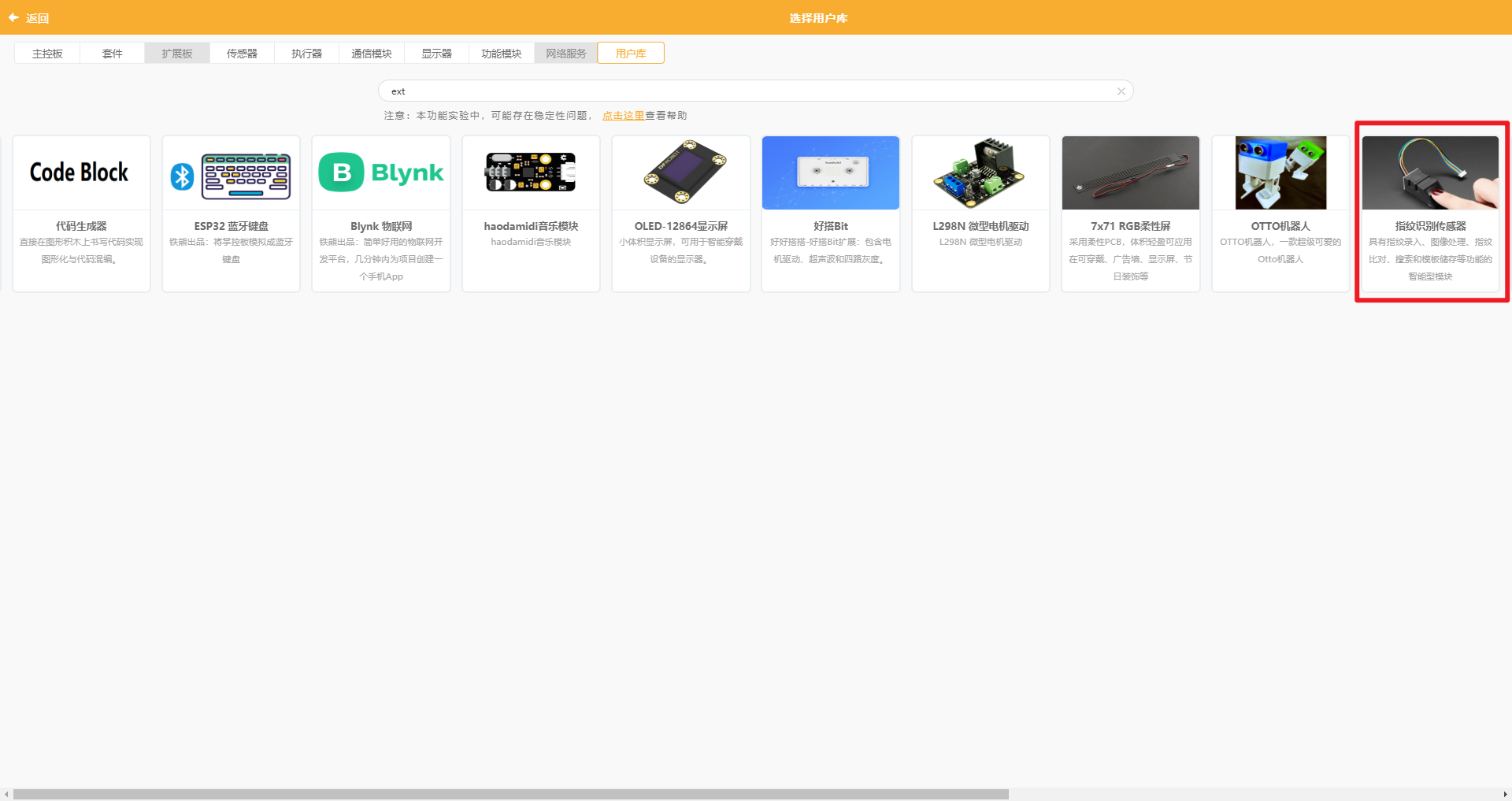

- 直接搜索**ext**

![](https://img.dfrobot.com.cn/wiki/none/81d5f4d13f6e21cddd6efeeb35e2f20b)

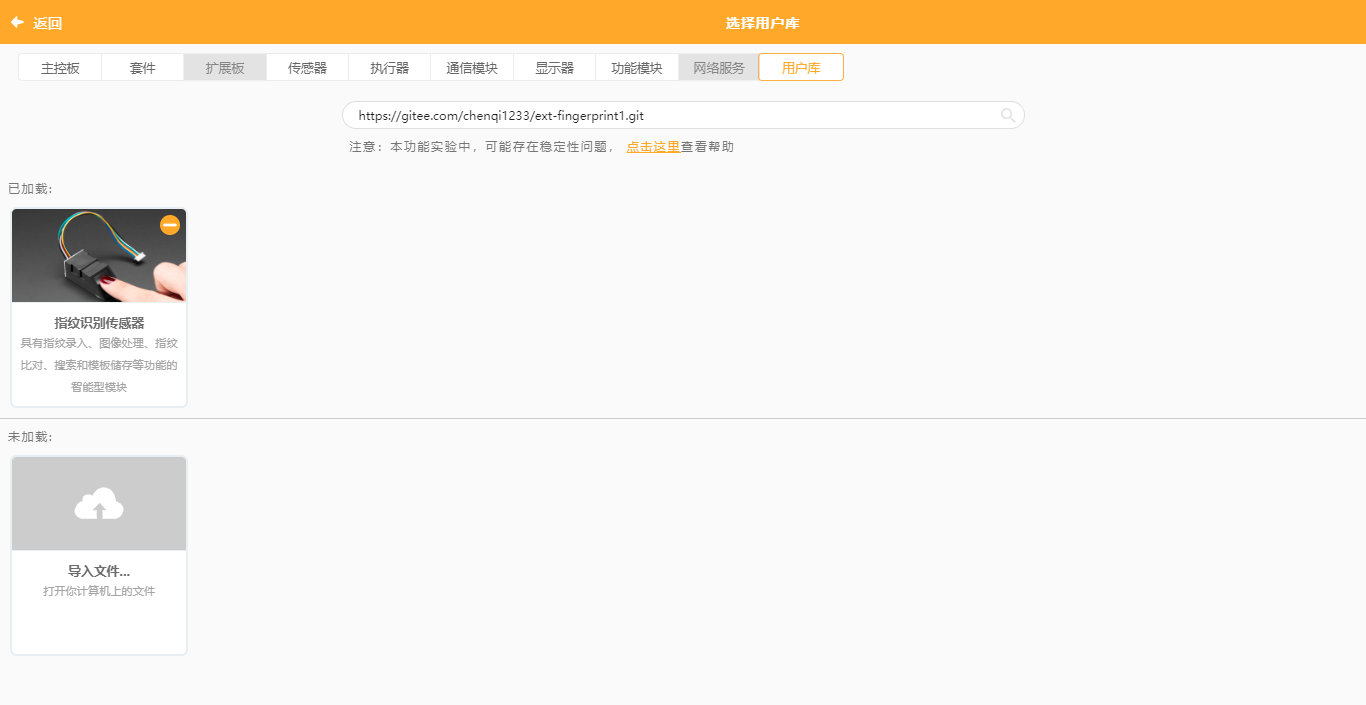

- 直接复制该链接，gitee：https://gitee.com/chenqi1233/ext-fingerprint1.git

![](https://img.dfrobot.com.cn/wiki/none/367e7e548f2dda57e8d631a646aac142)

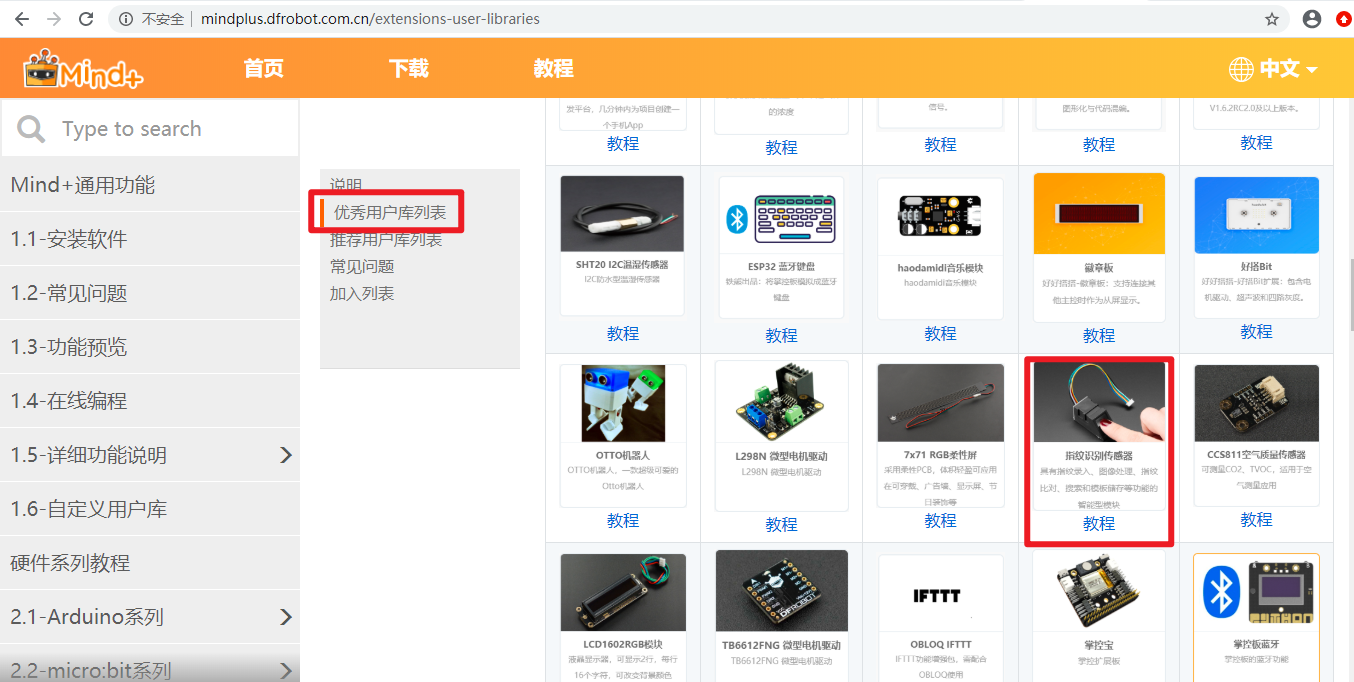

- 直接去官方文档，https://mindplus.dfrobot.com.cn/extensions-user-libraries

![](https://img.dfrobot.com.cn/wiki/none/b8fcf8bb1c84eea5f07eb312d63a42ae)

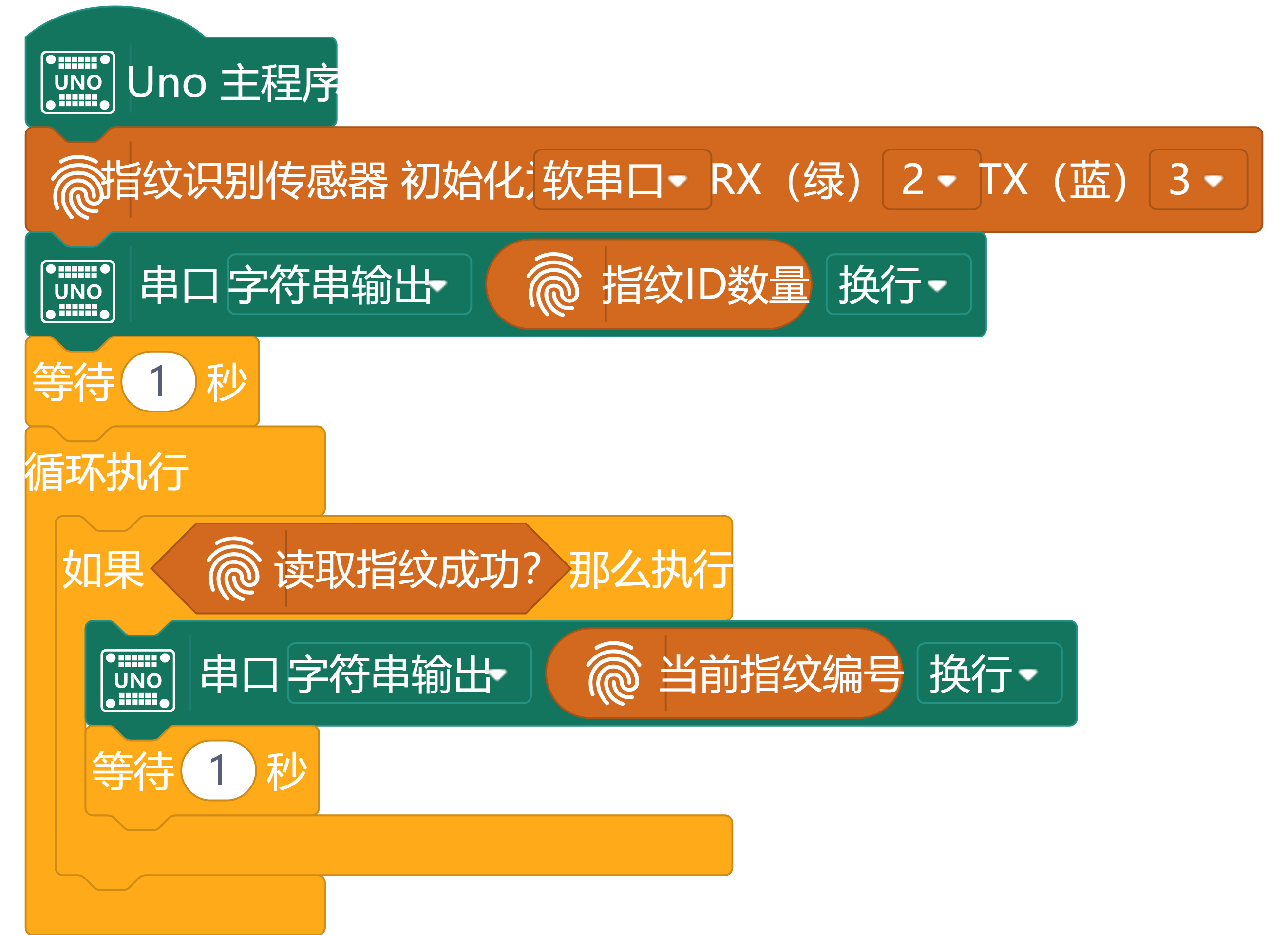

4、加载成功之后，双击加入，然后进行编程，程序如下图：

5、菜单“连接设备”，“上传到设备”

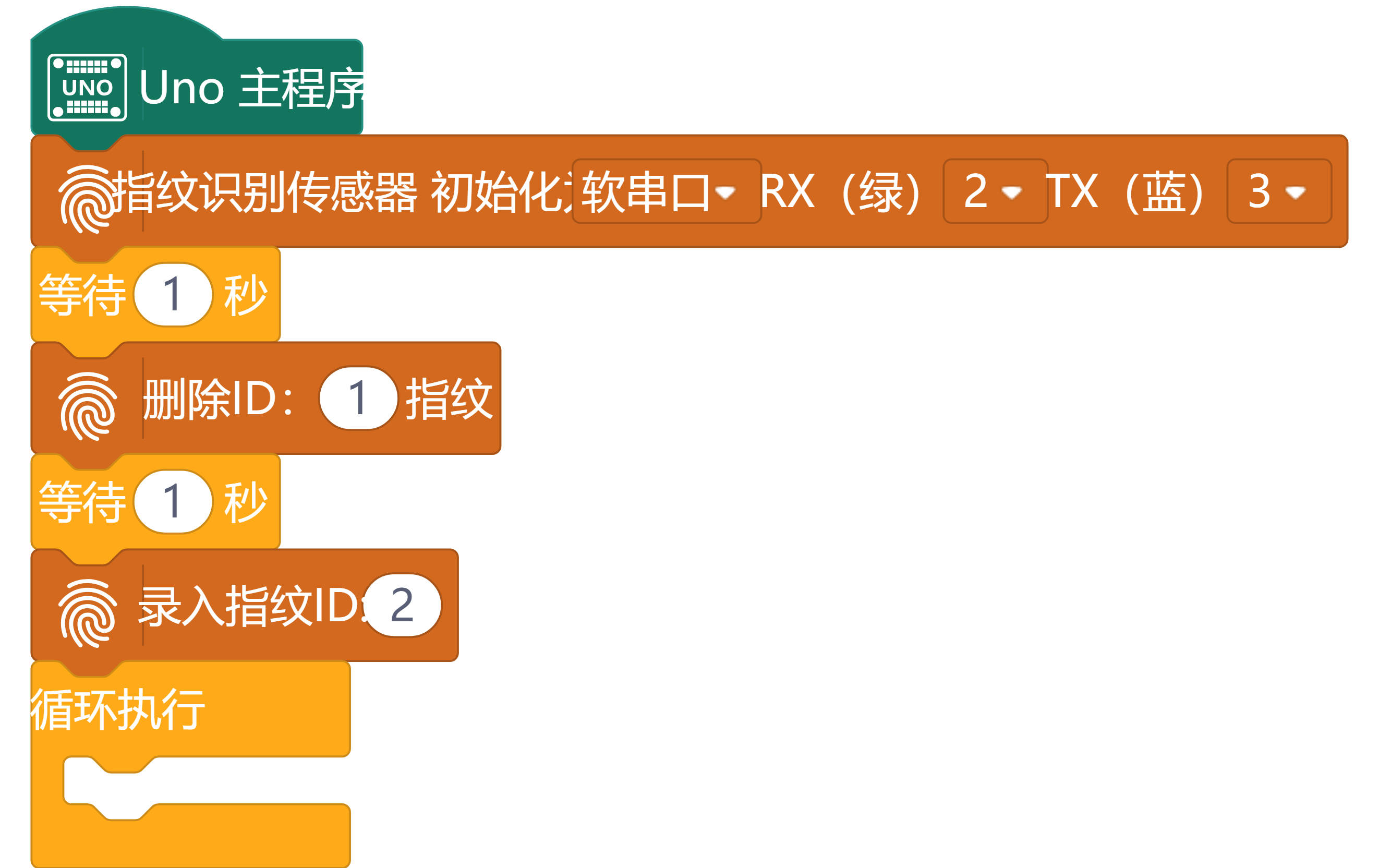

删除和录入指纹

![](https://img.dfrobot.com.cn/wiki/none/41f09e3ed0d6a65db0560faa48edee78)

![](https://img.dfrobot.com.cn/wiki/none/6e75b8503fecdaa0c4ecdbf9f352f716)

## 支持列表

|主板型号|实时模式|ArduinoC|MicroPython|备注|
|-----|-----|:-----:|-----|-----|
|uno| |√| | |
|mpython| |√| | |


## 鸣谢
感谢**陈众贤**老师的基础版本，在基础上增加**录入**、**删除**、**指纹ID总数**功能。

DFHJM_IpFmV 发表于 2020-4-24 09:09:08

这个在离线版mind+上也找得到？我怎么找不到？

Nick-ccq 发表于 2020-4-24 10:52:41

DFHJM_IpFmV 发表于 2020-4-24 09:09
这个在离线版mind+上也找得到？我怎么找不到？

软件必须在1.6.2往上的版本才有的

DFHJM_IpFmV 发表于 2020-4-24 17:31:00

Nick-ccq 发表于 2020-4-24 10:52
软件必须在1.6.2往上的版本才有的

1.6.2版本的可以吗？

Nick-ccq 发表于 2020-4-26 15:35:07

DFHJM_IpFmV 发表于 2020-4-24 17:31
1.6.2版本的可以吗？

1.6.2可以的

鹏3 发表于 2021-9-20 21:28:35

这个模块要怎么接线呢？

Nick-ccq 发表于 2021-10-15 16:47:43

鹏3 发表于 2021-9-20 21:28
这个模块要怎么接线呢？

https://wiki.dfrobot.com.cn/SEN0188wiki上有详细说明。现在有简单的指纹传感器了https://www.dfrobot.com.cn/goods-2972.html

鹏3 发表于 2021-10-22 15:55:24

Nick-ccq 发表于 2021-10-15 16:47
https://wiki.dfrobot.com.cn/SEN0188wiki上有详细说明。现在有简单的指纹传感器了https://www.dfrobot ...

用上位机测试，出现这个错误提示是什么问题呢？谢谢

bobbi 发表于 2022-3-12 18:47:51

我的扩展库里怎么没有{:6_211:}

RhYlbydv91ja 发表于 2022-3-22 20:15:03

6666666666666666666666666666666666666666666666666666666666666666666666666666666666666
