可视电阻值的变阻器
2019-02-281011
AI 快速预览详细
该项目利用MicroBit开发板和角度传感器，动态演示滑动变阻器的工作原理。通过角度传感器转动产生的模拟数值，点亮LED屏上的矩形灯，模拟滑动变阻器中电阻的大小。当电阻变为最小且按下开关时，使灯泡点亮，其余情况不亮。此项目适用于STEM教育场景，帮助学生直观理解电路控制，并培养物理实验能力。
项目目的
利用MicroBit开发板动态演示滑动变阻器的原理，并利用此原理生成一个动态演示，让学生不仅直观理解滑动变阻器原理，而且培养其利用DFrobot模拟物理实验。
背景知识：
1，滑动变阻器是电路元件，它可以通过来改变自身的电阻，从而起到控制电路的作用。在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。滑动变阻器的构成一般包括接线柱、 滑片、电阻丝、金属杆和瓷筒等五部分。滑动变阻器的电阻丝绕在绝缘瓷筒上，电阻丝外面涂有绝缘漆。 2，作品利用micro:bit Boson扩展板做了一个可视电阻值的变阻器。
主要技术难点： 利用角度传感器转动产生模拟数值的大小点亮LED屏上的矩形灯，模拟滑动变阻器中电阻的大小，当电阻变为最小且按下开关时，使灯泡点亮，其余情况不亮。
材料清单
- MicroBit开发板 X1
- 模拟角度传感器Rotation Sensor V1 X1
- micro:bit Boson扩展板 X1
- 蓝LED灯 X1
- 红LED灯 X1
步骤1 连接硬件
这步很简单，就是把线接好，红蓝LED灯接的是P0、P1，角度传感器接P2，按钮传感器接P8。

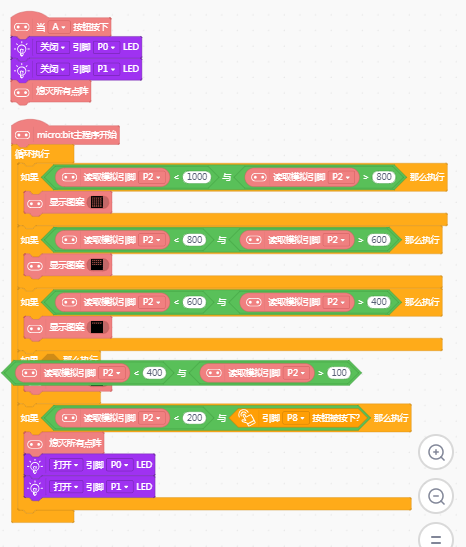

步骤2 编写程序
步骤3 演示作品
源程序下载：可视变阻器https://gitee.com/burudegege/a_worse_brother/attach_files
