盼望着，盼望着，掌控板扩展板终于出现了，现在给大家分享一下N+掌控板电池盒V1.0。

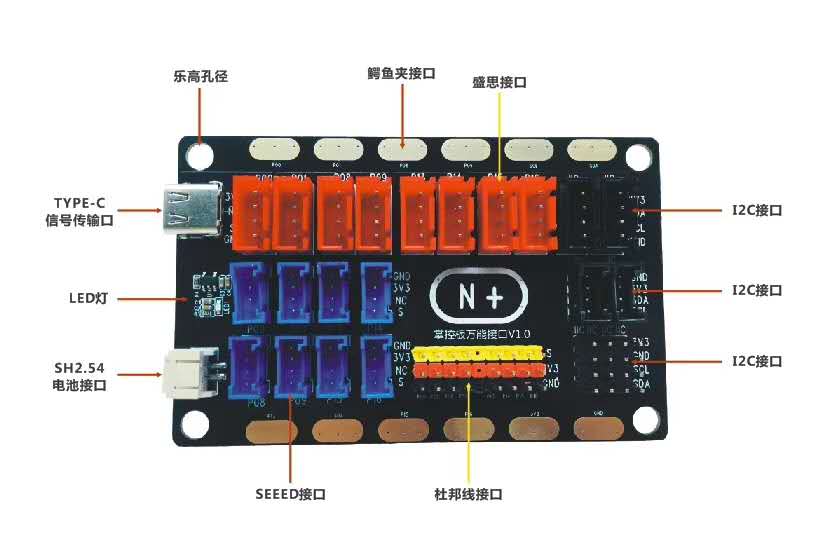

N+扩展板是一款专为掌控板设计，三种传感器连接方式，兼容能力强，支持Pype-C供电和信号传输，可以配合3.7V锂电/电池板使用，掌控板金手指可通过鳄鱼夹与扩展板进行连接使用，内设乐高孔径。
二、特点
1、触点扩展10个信号，

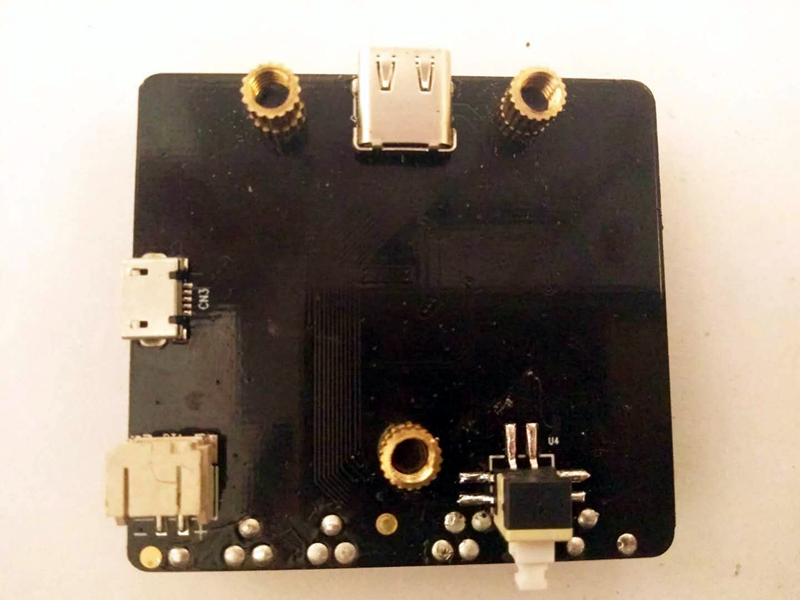

2、数据口：Typec口用来和扩展板通讯，u型数据口USB mini口进行充电电池充电。
3、独立按键开关，电源灯点亮，USB mini口进行电池充电时，扩展上灯点亮，充电是红灯，充满是绿灯。
4、如果扩展板接舵机或者电机传感器时，扩展板必须接5V电源，否则掌控板屏幕无法使用，同时掌控板电源关闭。
步骤1 掌控板安装电池盒

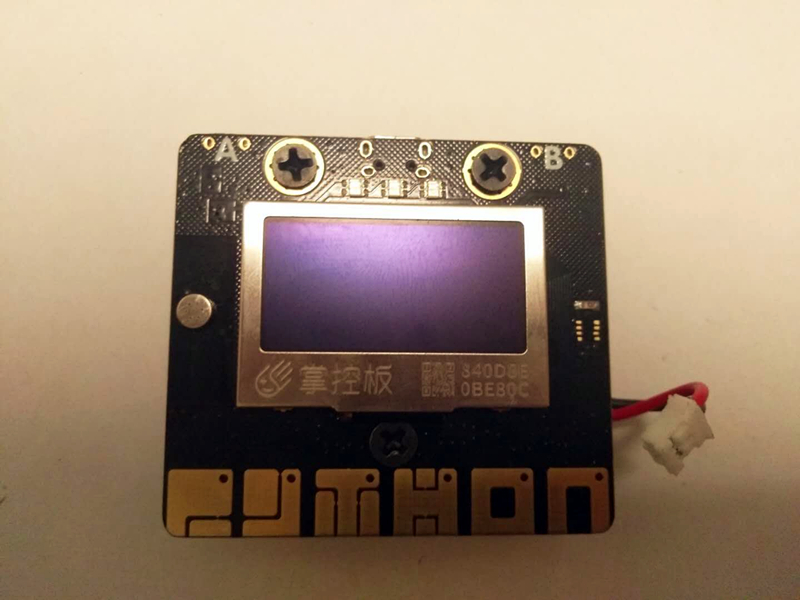

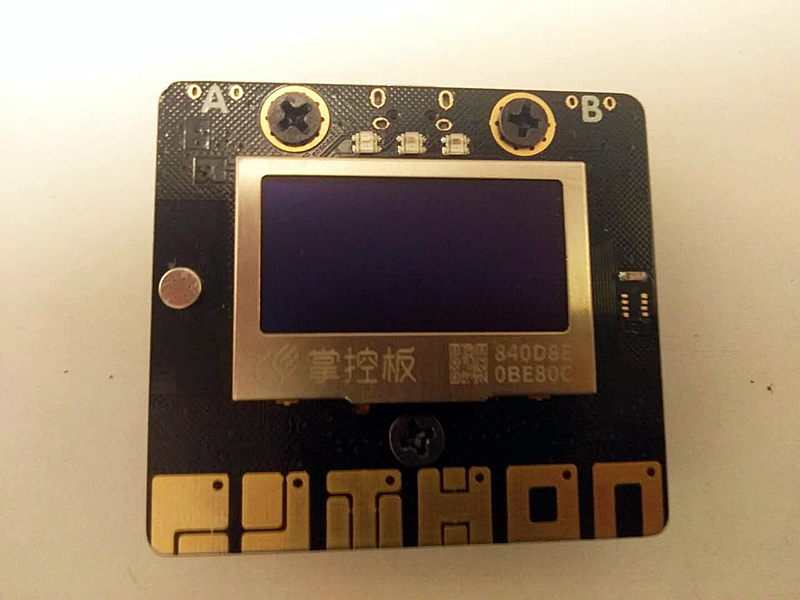

1、利用三根长M4螺柱和三个M4螺丝将掌控板安装电池板和掌控板固定
步骤2 安装电池

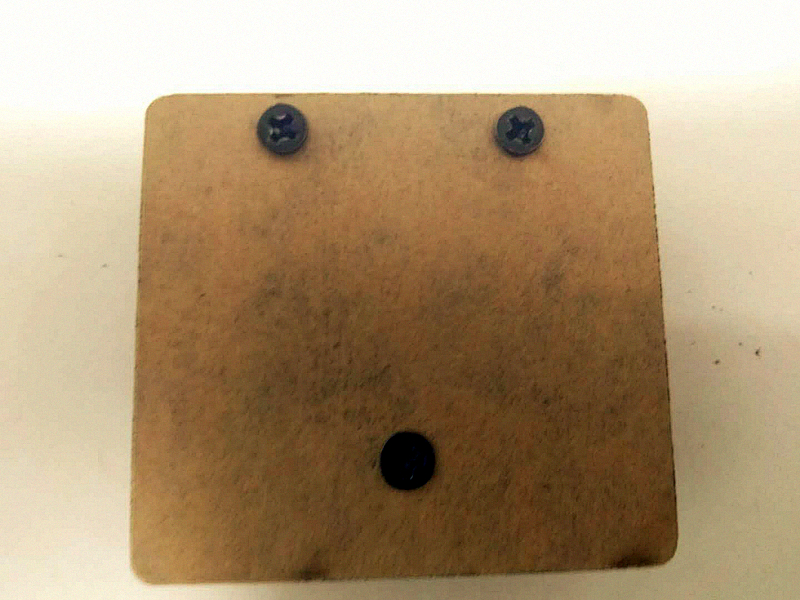

步骤3 安装亚克力板
利用三根短M4螺柱和三个M4螺丝将掌控板安装电池板和亚克力板固定。
步骤4

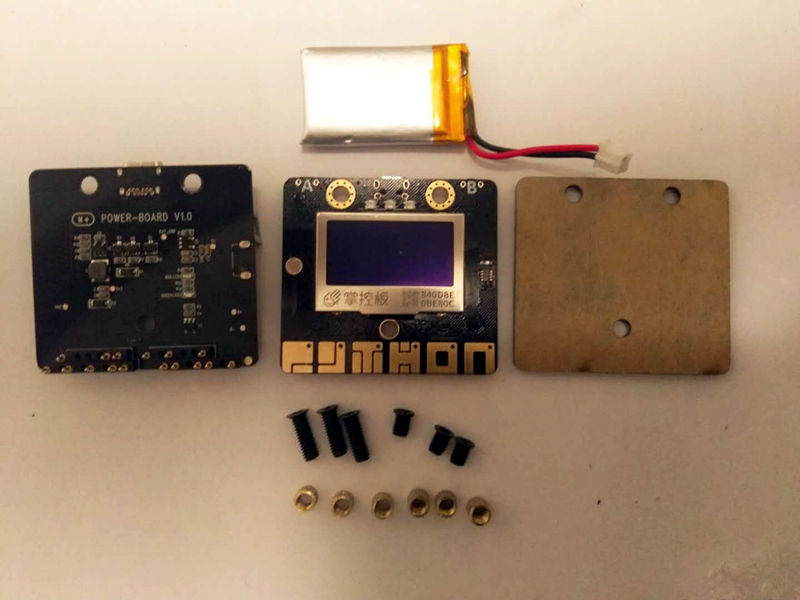

材料清单
- 锂电池 X1
- 电池板 X1
- 亚克力板 X1

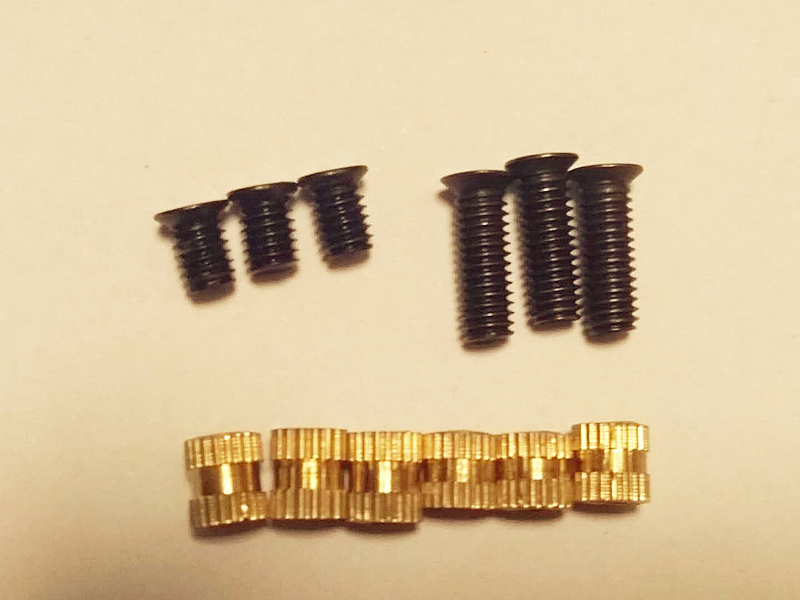

- M4螺柱 X6
- M4螺丝 X6
- 掌控板 X1
