【大侦探趣味障碍赛】密室逃脱
2019-09-09912
AI 快速预览详细
本项目是一个密室逃脱任务，使用掌控板、单神经元模块和角度传感器等硬件。首先通过角度传感器输入密码并传给物联网平台验证，然后通过单神经元模块输入设定的密码。如果密码正确，彩灯会亮起，表示任务完成。项目适合STEM教育场景，能够锻炼孩子的逻辑思维和动手能力。
小彦穿越来到了一个密室,想通过自己的努力逃出密室.故事不会编,就这样应付一下吧.
逃出密室需要经过2个要求,先利用角度传感器输入密码传给物流网,物流网平台上验证,如果平台上验证通过了,再在单神经元输入信息,单神经元的信息也符合要求了,完成任务.
材料清单
- 掌控板 X1
- 掌控板控制板 X1
- 单神经元模块 X1
- 按钮 X1
- 彩灯 X1
- 角度传感器 X1
步骤1 学习单神经元模块
单神经元模块是先录制信息,下次必须与上次一样的,才会出发高信号
步骤2 硬件连接

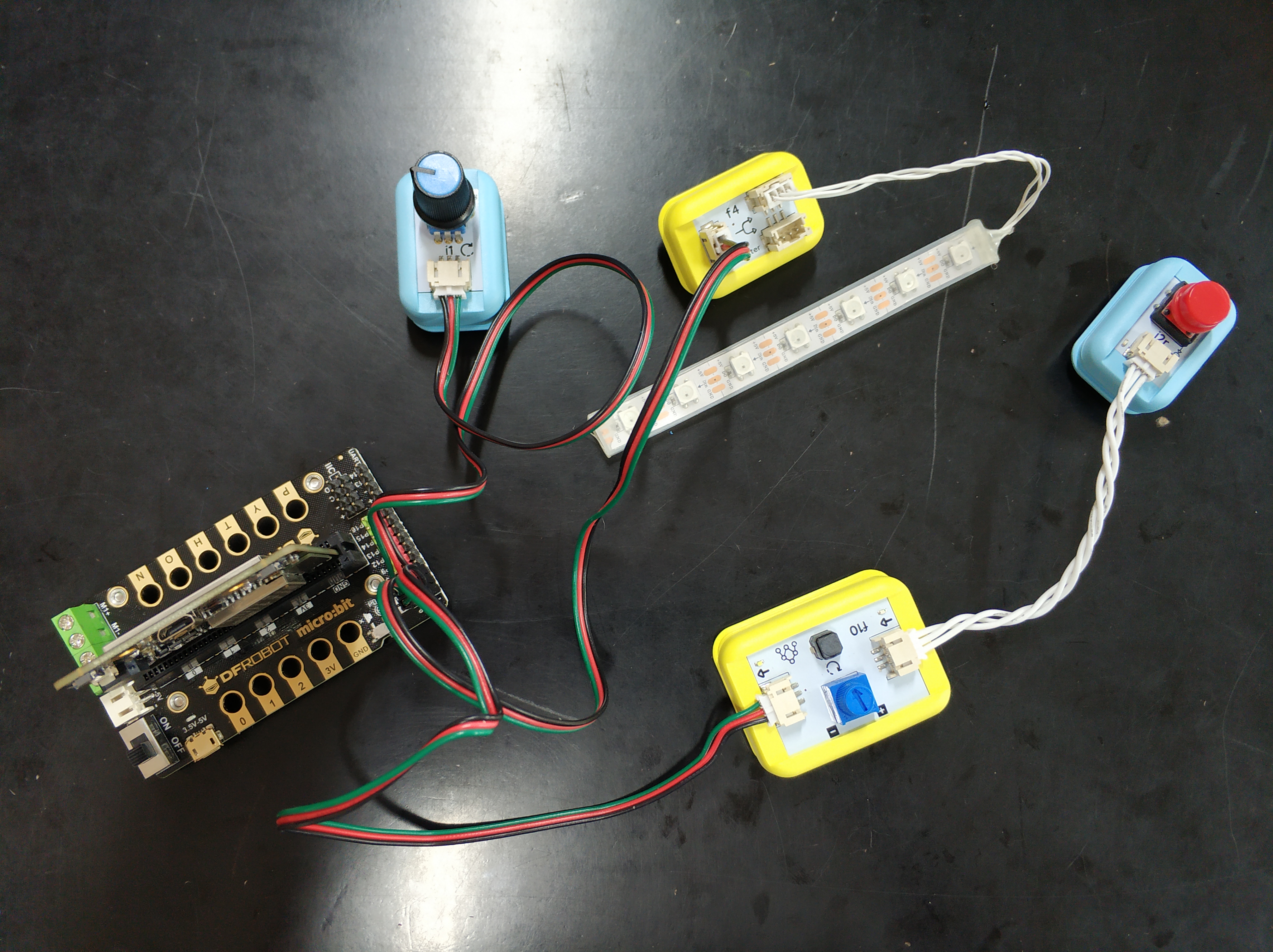

掌控板插入控制板,P0接单神经元,P1接彩灯,P2接角度传感器

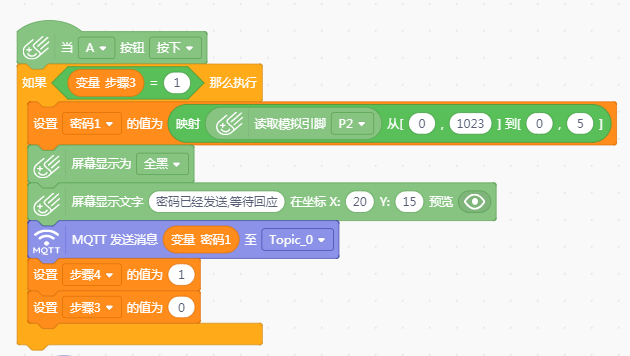

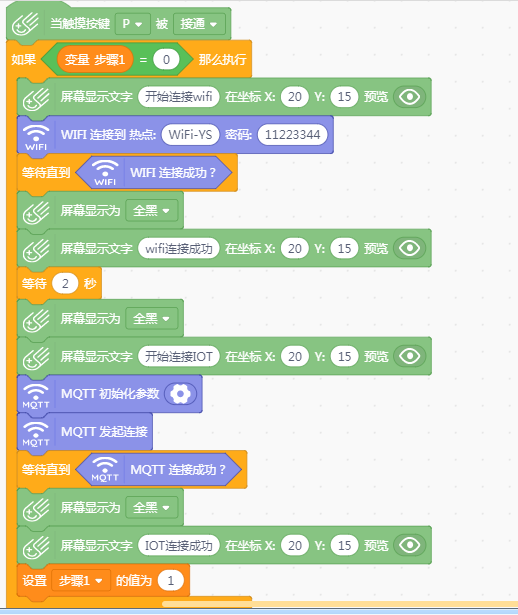

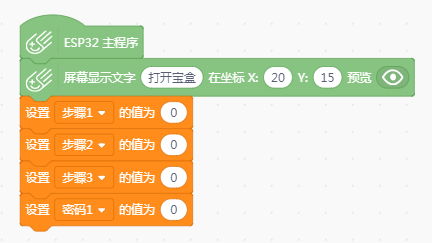

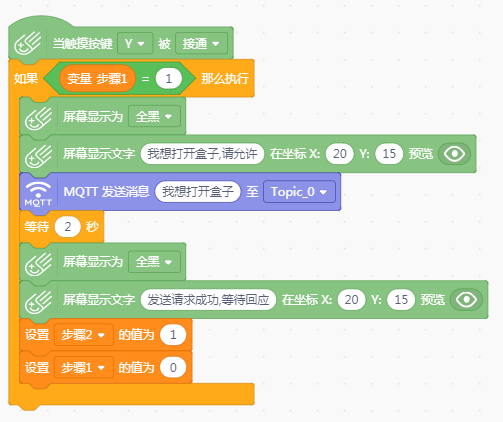

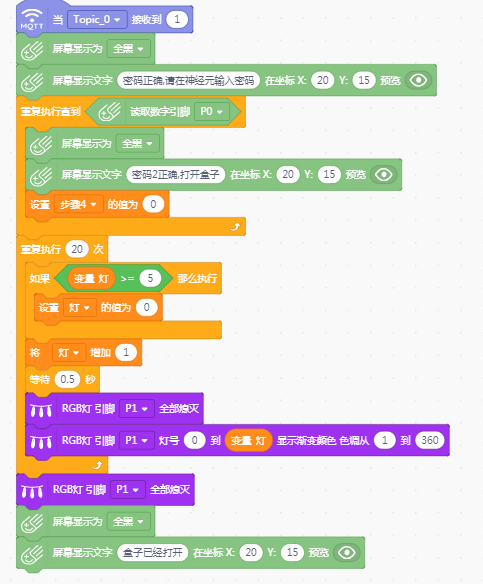

步骤3 软件编程
步骤4 测试
1.掌控板通电
2.触摸P键,连接wifi,通过MQTT连接到easy iot平台
3.触摸y键,发出要打开密室的要求,传到物流网平台
4.如果物流网平台回复0,则可以用角度传感器输入密码,再次传给iot平台
5.如果物流网平台回复1,则密码正确,通过单神经元输入设定的密码,如果密码正确,彩灯亮起.
本来想用舵机来控制打开密室的,但没有舵机连接控制板的线,只能用彩灯代替一下
附件
疑惑:在做物流网验证的时候,我本来想做成平台上发送四则运算给掌控板,运算的结果作为角度传感器的密码,但发现几个问题不能解决,1平台不能发送+,2平台发送预先设定的值,掌控板可以处理,如果平台发送的随机信息,不知道掌控板如何处理.需要请教大家.
