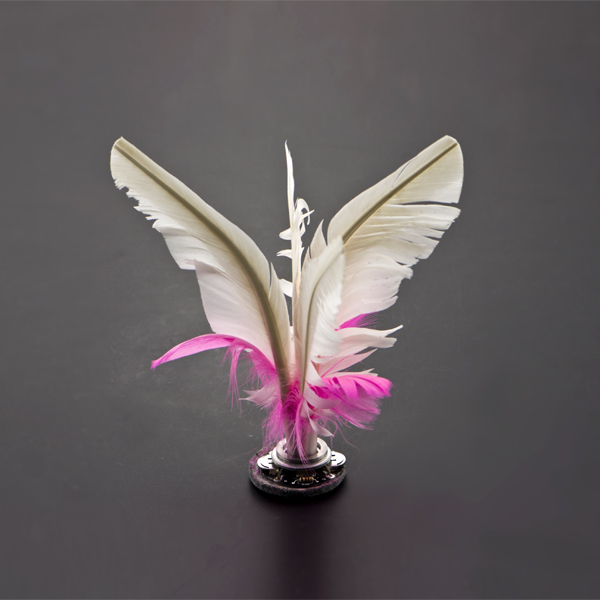

【创客&健身】电子毽子制作体验
2019-11-302047
精华项目
AI 快速预览详细
本文介绍了如何制作一个电子毽子，这是一个结合创客与健身的项目。所需材料包括振动传感器、LED灯、PCB底座等。文章详细介绍了从振动传感器到灯光部分的组装步骤，适合家长和孩子一起完成。通过这个项目，不仅可以锻炼孩子的动手能力，还能享受运动的乐趣。
每天运动一小时，健康工作五十年，幸福生活一辈子。
踢毽子又称(毽球)，是一项简便易行的健身运动，在中国流传很广，有着悠久历史。
今天，第一场冬雨淅淅沥沥下起了，和孩子一起制作，和大家一起分享；
相信这是创客与运动完美结合——《电子毽子制作体验》；
很高兴参加咱们DF这样一个有意义的活动，感谢你们。

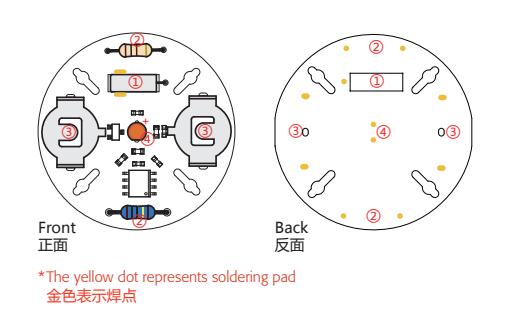

步骤1 采集振动部分
将振动传感器细管脚弯折90°后从正面插入；先把其圆柱外壳焊接到正面的两个焊盘上，然后在反面相应焊盘处焊接细管脚，最后剪掉多余管脚。
步骤2 电路部分
用镊子将金属膜电阻1M欧和碳膜电阻100欧的管脚分别弯折90度后从正面插入；
在反面相应焊盘处用45w电洛铁焊接，最后剪掉多余管脚。
建议：将电阻多余的管脚保留固定PCB底座。
步骤3 灯光部分
用镊子将橙色LED灯从正面插入电路板底盘， 在反面相应焊盘处焊接，最后剪掉多余管脚。
将七彩快闪LED焊接在支柱A上。将支柱A和支柱B十字交叉后， 焊接到底板上。
建议：用尖嘴钳将支柱A和支柱B先固定底盘电路板上，在用电烙铁焊接固定。
步骤4 装饰部分
先将硅胶管套入支柱A和支柱B上，再将四根彩色羽毛对称依次插入硅胶管套中。
建议：拿着羽毛根部慢慢放入，防治弄坏羽毛，影响美观。
步骤5 底座部分
依次将一个金属大垫片、三个金属小垫片依次套在硅胶管，组装底座结束。背胶毛毡垫粘在底座电路板上，将电阻多余的管脚固定PCB底座，效果很好。
步骤6 电池部分
将二个电池座分别从正面插入， 在反面相应焊盘处焊接。安装3V3V纽扣电池CR1220插入电池底座，振动底板，
LED灯将会点亮。

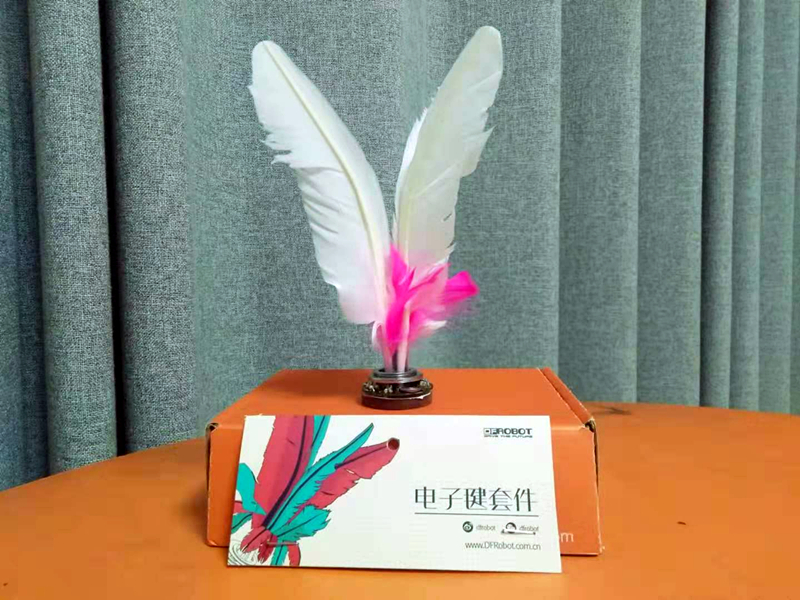

通过参加活动，我和孩子收获满满，通过电子毽的制作，锻炼动手能力，感受创造带给乐趣，体验运动带来的欢乐 ！
电子毽子购买链接：点击此处
