STEM教育 · 非接触式智能识别测温仪

2020年春天，中国经历了一场大灾难，新型冠状病毒肆虐。全国人民众志成城抗击疫情，现在已取得了阶段性的胜利。虽然现在已是春暖花开，回归校园的日子指日可待，但是我们不能掉以轻心，要做好防控。我设计制作了这个“非接触式智能识别测温仪”原型，希望他能保护我的老师、我的同学，期待早日重返校园。

1、项目问题：通过二哈识别学生、红外测温测量温度，识别后显示学号及体温，并进行语音播报，并上传至物联网对数据进行收集整理。

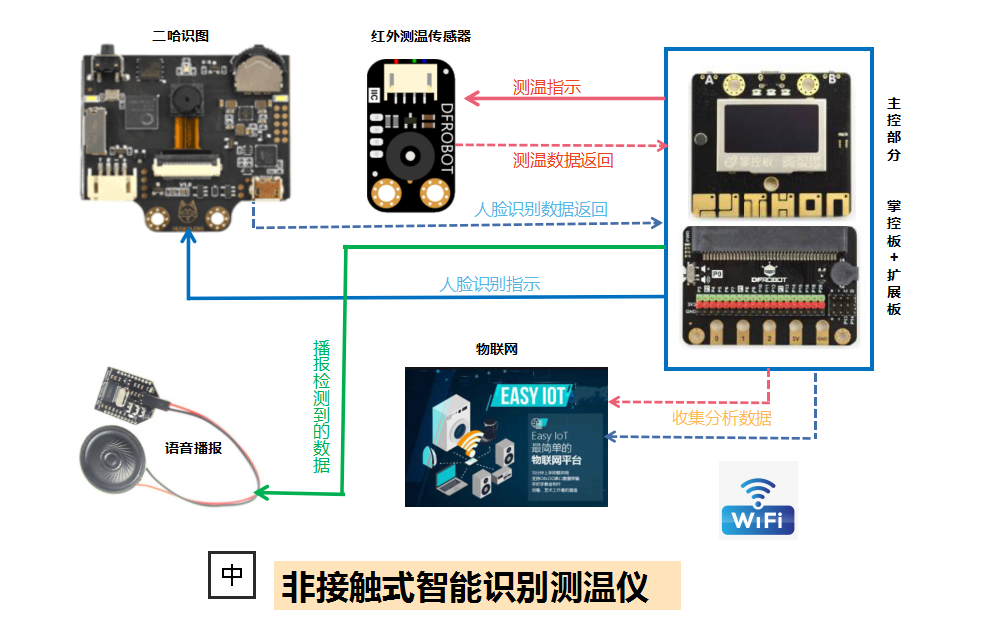

2.解决方案：通过二哈的人脸识别区分学生，红外测温，语音播报，上传物联网。

3.项目重点：二哈端设置、红外测温及物联网的上传。

4.项目难点：程序编写。

材料清单

Gravity: 二哈识图（HuskyLens）AI 视觉传感器 X1 链接
非接触式红外温度传感器 X1 链接

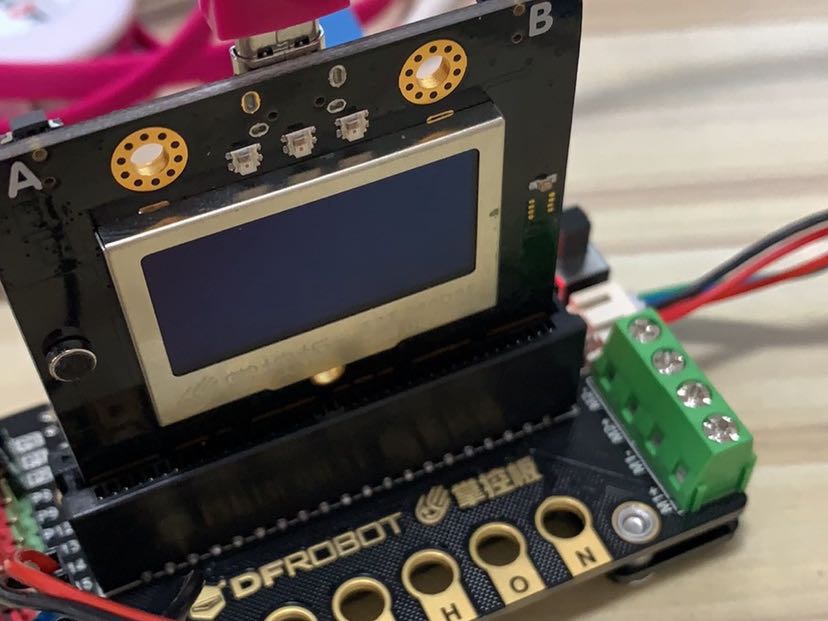

掌控板2.0编程入门学习主控板 X1 链接
micro:bit掌控I/O扩展板 X1 链接
Gravity: UART MP3语音模块 X1 链接
无源音箱小喇叭 (8Ω3W) X1 链接

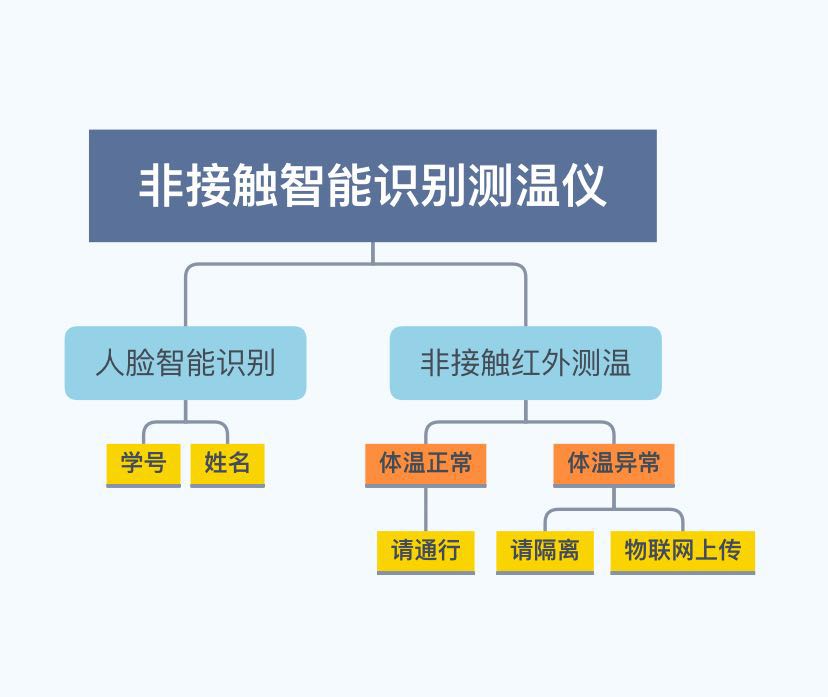

步骤1 原型设计

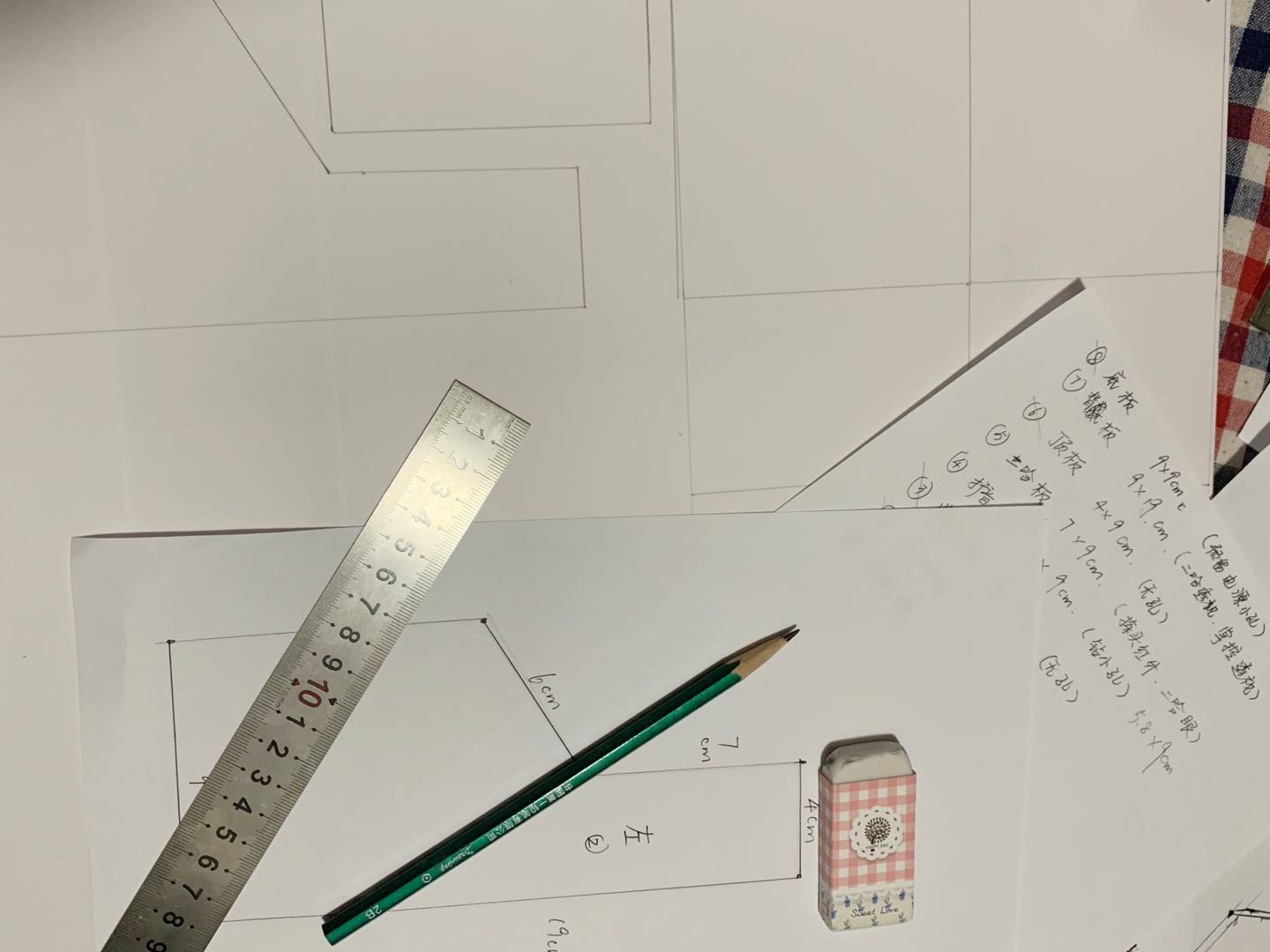

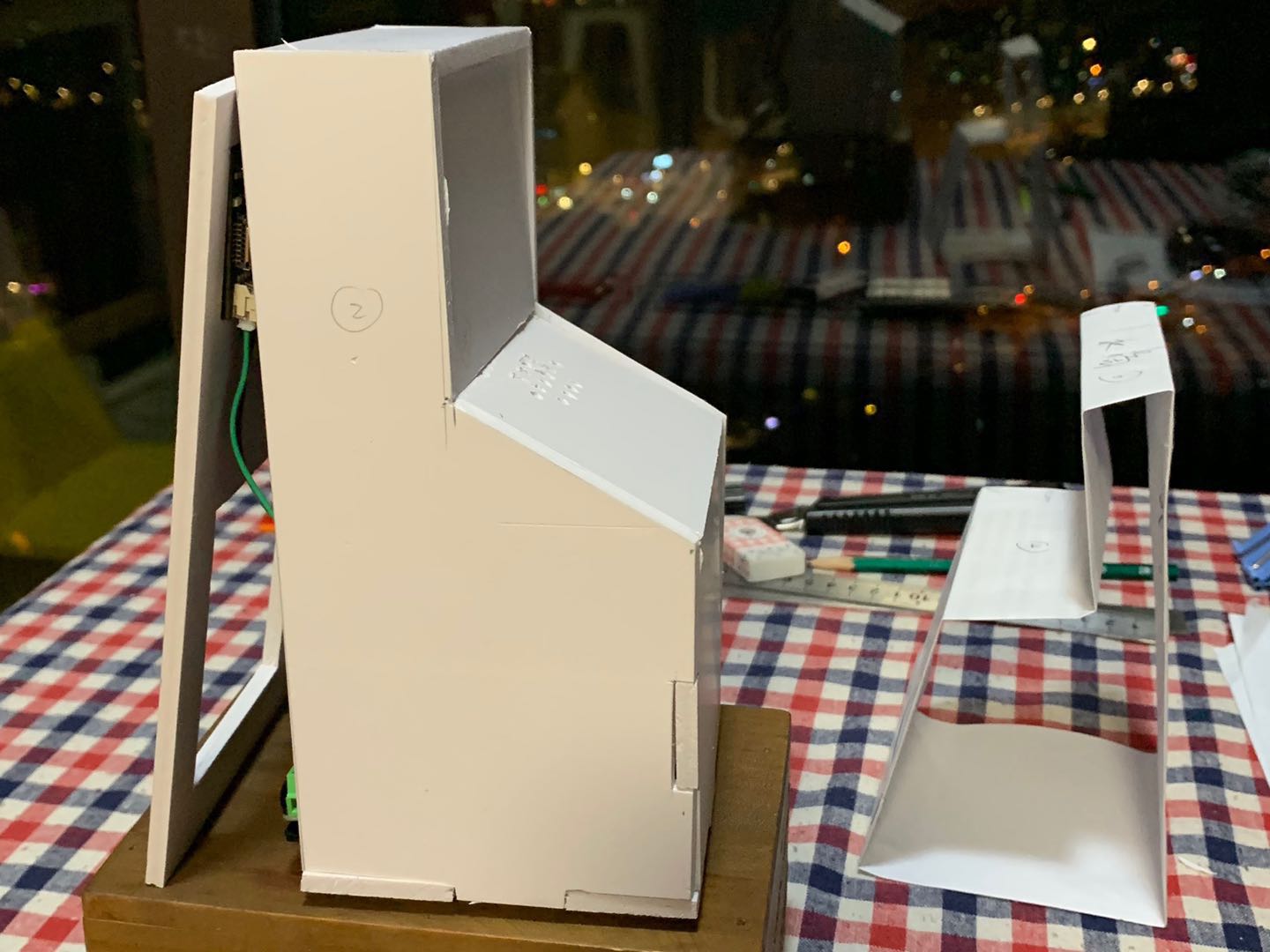

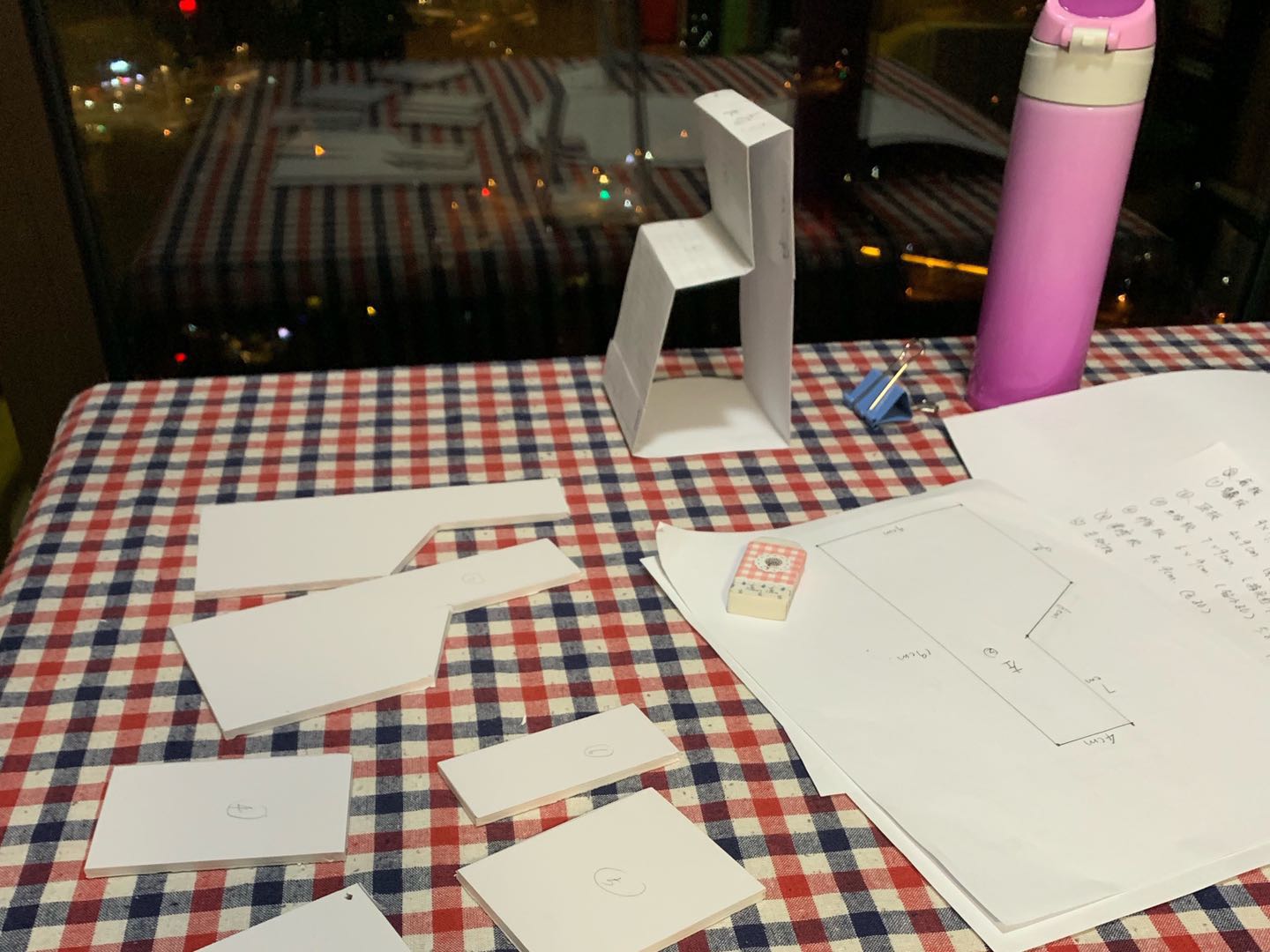

步骤2 结构设计

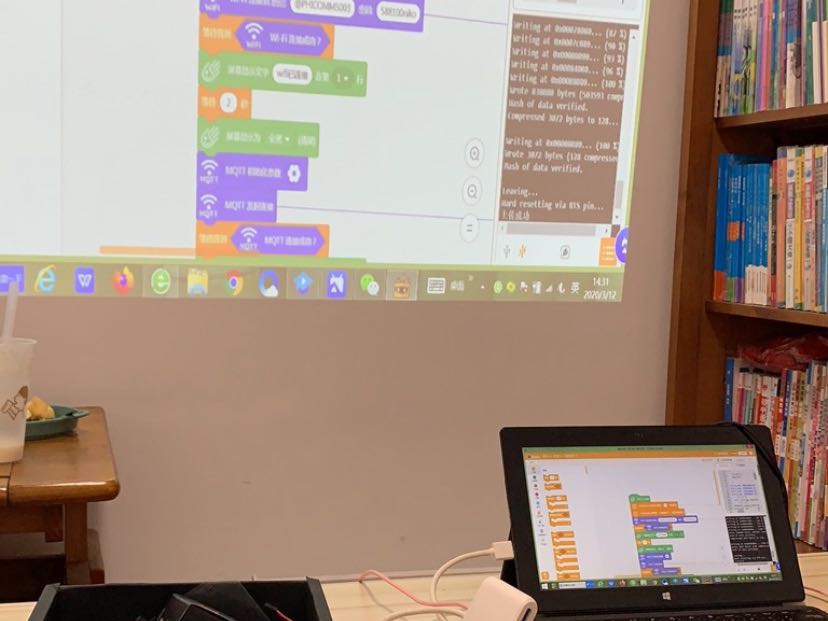

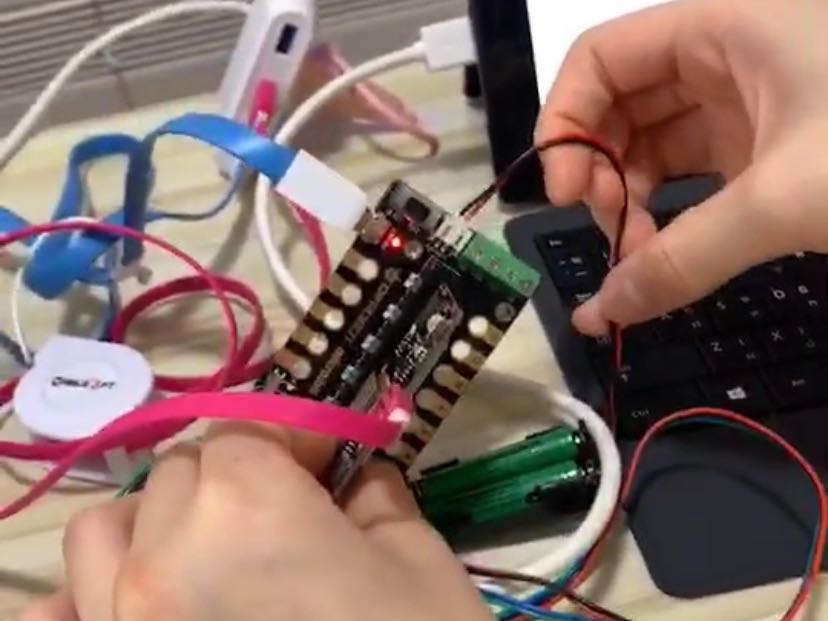

步骤3 代码调试

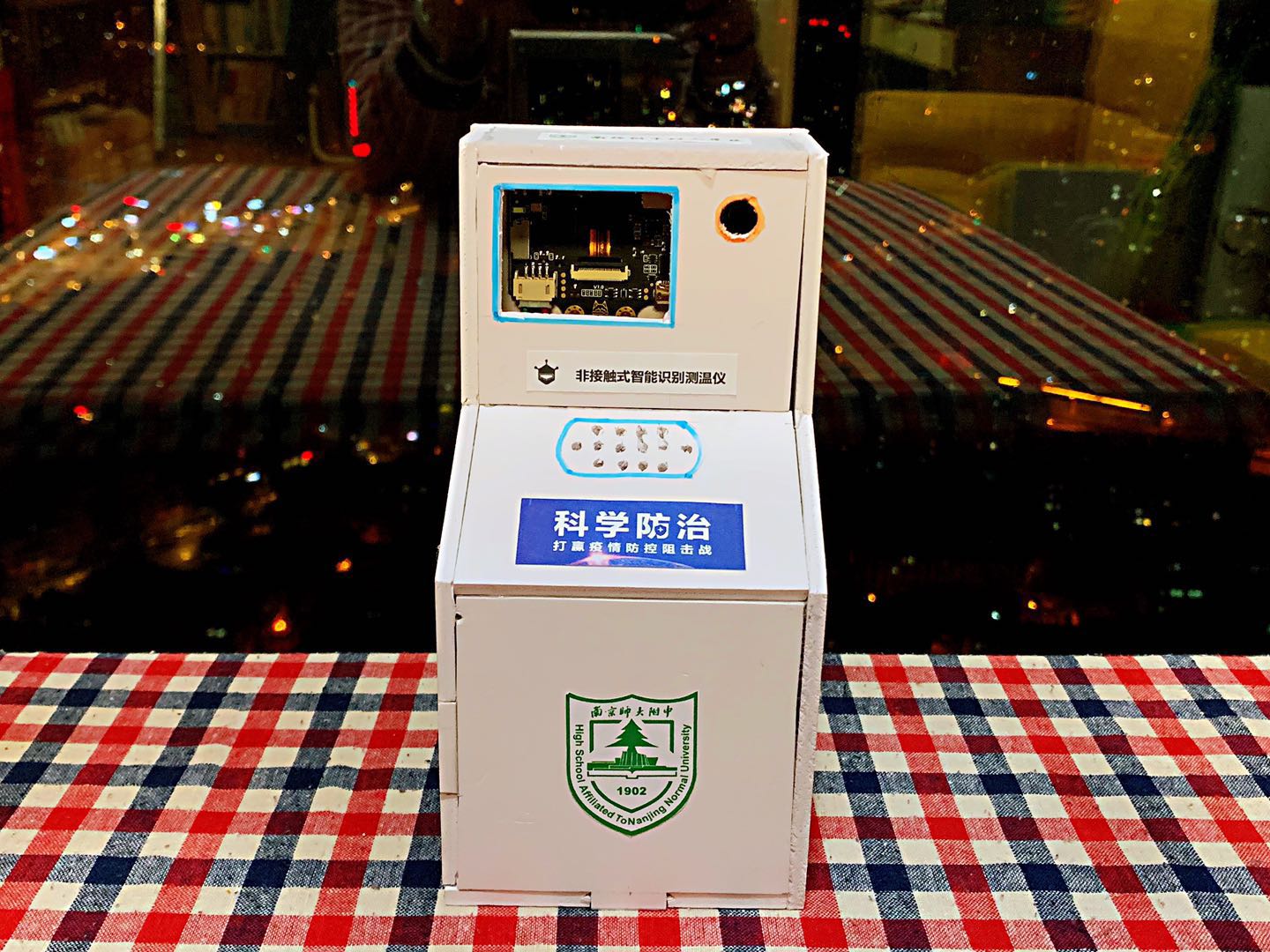

步骤4 部件组装

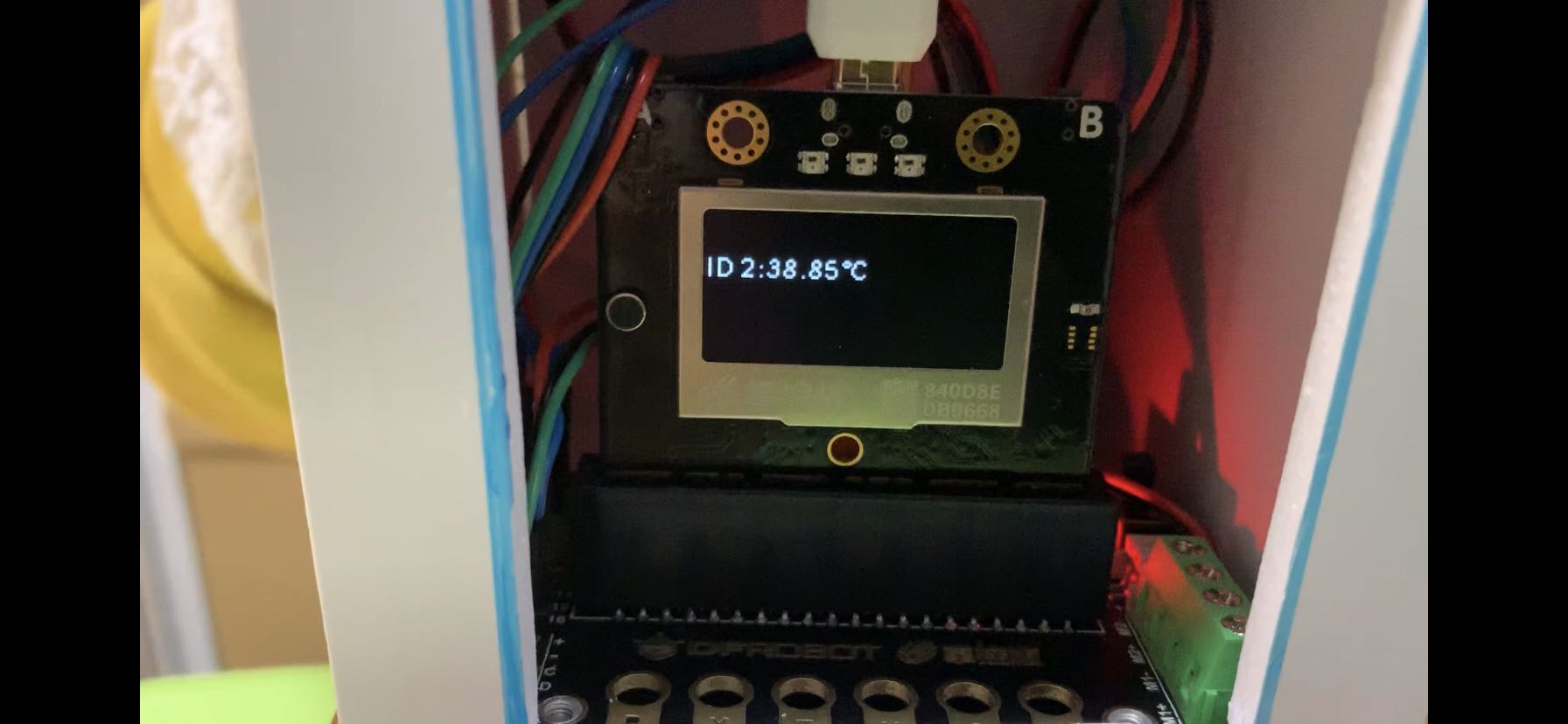

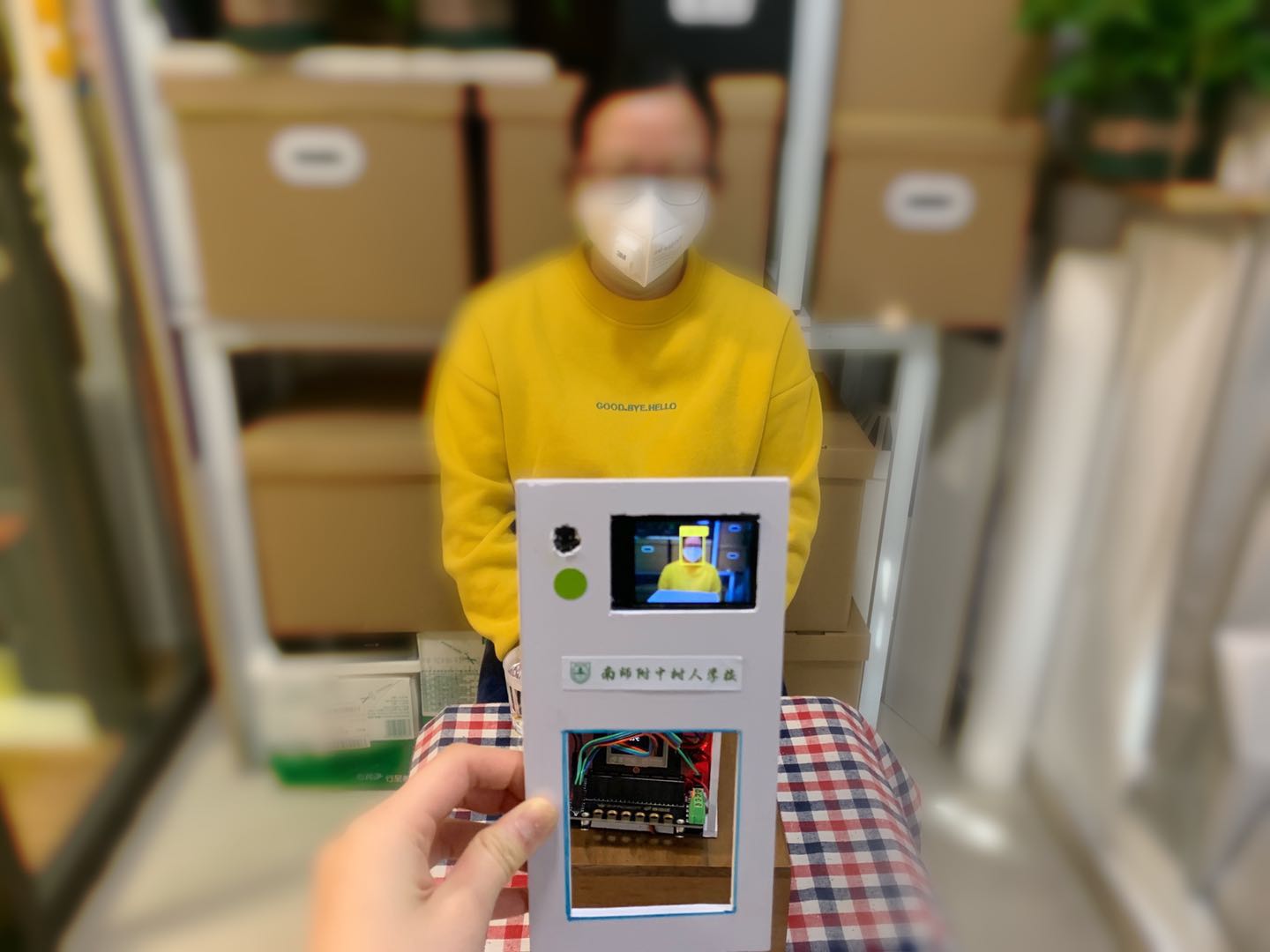

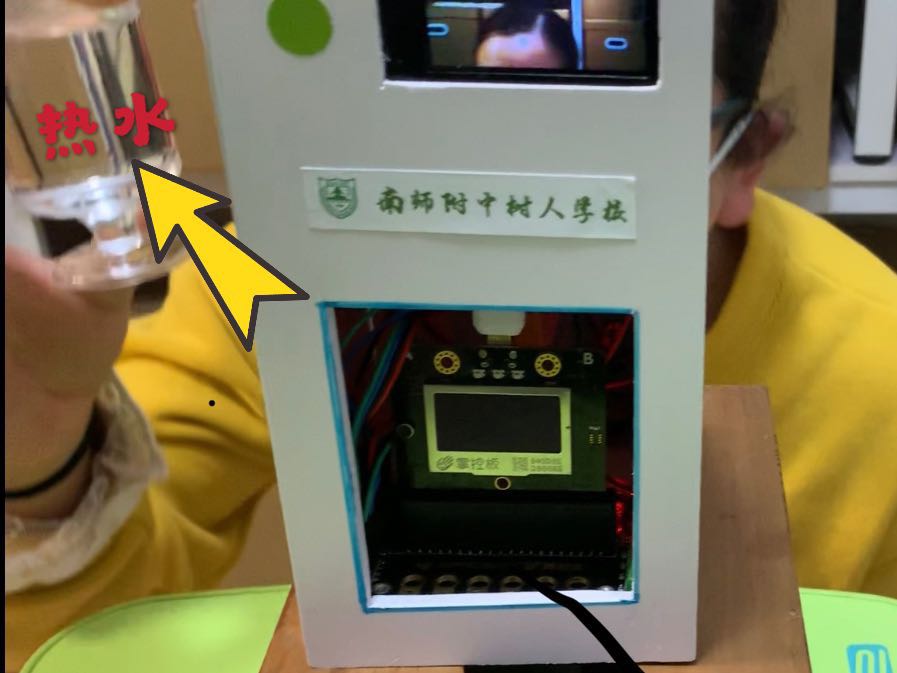

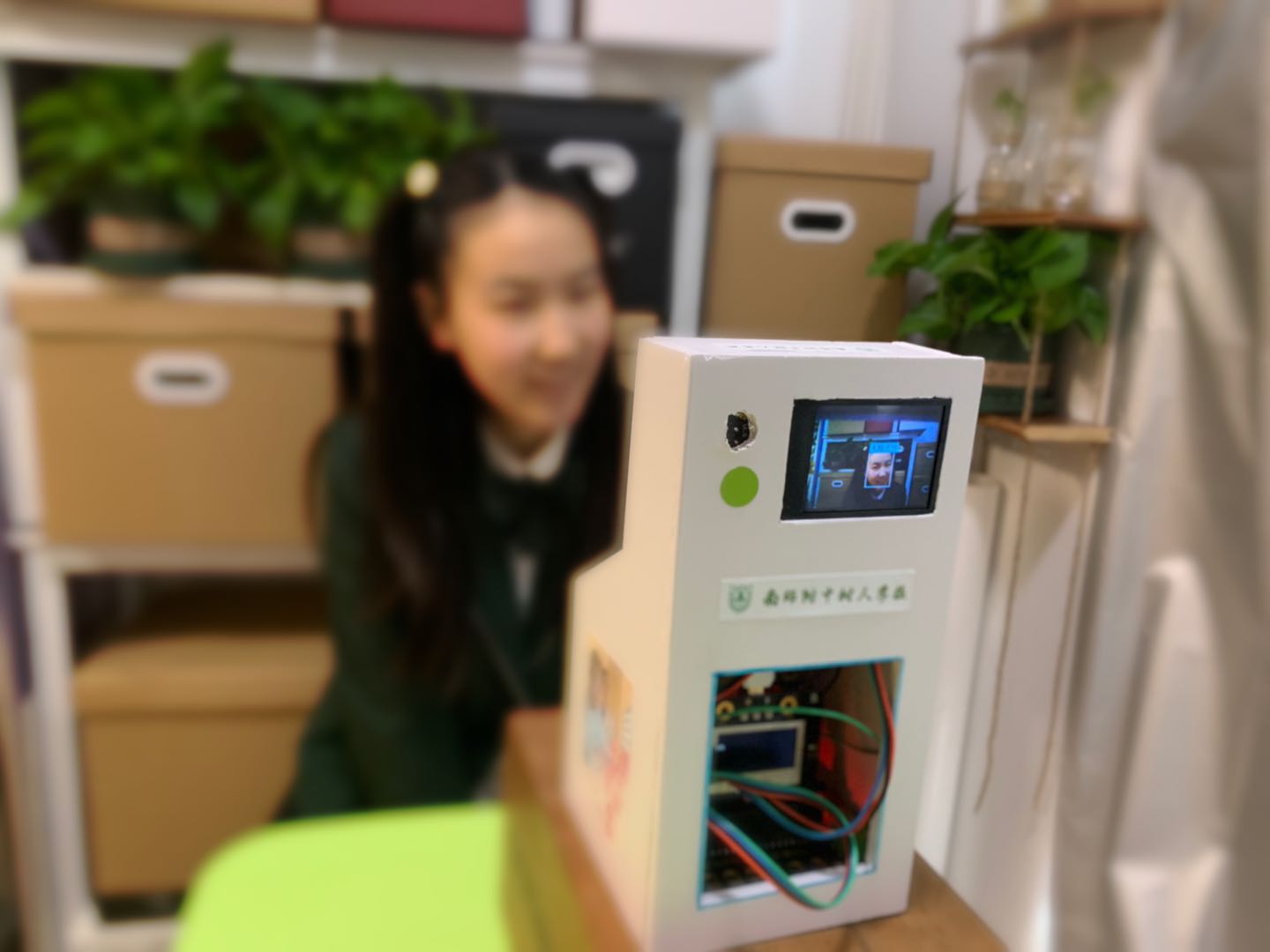

步骤5 功能调试

代码

/*!
 * MindPlus
 * mpython
 *
 */
#include <MPython.h>
#include <DFRobot_Iot.h>
#include <DFRobot_MLX90614.h>
#include <DFRobot_SerialMp3.h>
#include <DFRobot_HuskyLens.h>
// 静态常量
const String topics[5] = {"wnfwV9BZR","stpWwvuWg","YuCVQDuZg","",""};
// 创建对象
DFRobot_SerialMp3 serialMp3;
DFRobot_HuskyLens huskylens;
DFRobot_Iot       myIot;
DFRobot_MLX90614  mlx90614;


// 主程序开始
void setup() {
	mPython.begin();
	buzz.play(NYAN, Once);
	display.setCursor(25, 22);
	display.print("众志成城  抗击疫情");
	delay(2000);
	serialMp3.begin(&Serial1, P0, P1);
	// 哈士奇初始化
	huskylens.beginI2CUntilSuccess();
	huskylens.writeAlgorithm(ALGORITHM_FACE_RECOGNITION);
	// WIFI连接
	myIot.wifiConnect("@PHICOMM5003", "588100niko");
	while (!myIot.wifiStatus()) {yield();}
	display.setCursorLine(1);
	display.printLine("wifi已连接");
	delay(2000);
	display.fillScreen(0);
	myIot.init("iot.dfrobot.com.cn","INAQV9fWR","","SH0wV9fZRz",topics,1883);
	// MQTT
	myIot.connect();
	while (!myIot.connected()) {yield();}
	display.setCursorLine(1);
	display.printLine("MQTT已连接");
	delay(2000);
	display.fillScreen(0);
	delay(1000);
	serialMp3.playList(4);
	delay(1000);
}
void loop() {
	huskylens.request();
	if (huskylens.isLearned(1)) {
		if (huskylens.isAppear(1,HUSKYLENSResultBlock)) {
			display.setCursorLine(2);
			display.printLine((String((String("ID 1:") + String(mlx90614.getObjectTempC()))) + String("℃")));
			delay(1000);
			myIot.publish(topic_0, (String(mlx90614.getObjectTempC()) + String("℃")));
			delay(5000);
			if ((mlx90614.getObjectTempC()>37.3)) {
				serialMp3.playList(1);
			}
			else {
				serialMp3.playList(5);
			}
			display.fillScreen(0);
		}
	}
	if (huskylens.isLearned(2)) {
		if (huskylens.isAppear(2,HUSKYLENSResultBlock)) {
			display.setCursorLine(2);
			display.printLine((String((String("ID 2:") + String(mlx90614.getObjectTempC()))) + String("℃")));
			delay(1000);
			myIot.publish(topic_1, (String(mlx90614.getObjectTempC()) + String("℃")));
			delay(5000);
			if ((mlx90614.getObjectTempC()>37.3)) {
				serialMp3.playList(2);
			}
			else {
				serialMp3.playList(5);
			}
			display.fillScreen(0);
		}
	}
	if (huskylens.isLearned(3)) {
		if (huskylens.isAppear(3,HUSKYLENSResultBlock)) {
			display.setCursorLine(2);
			display.printLine((String((String("ID 3:") + String(mlx90614.getObjectTempC()))) + String("℃")));
			delay(1000);
			myIot.publish(topic_2, (String(mlx90614.getObjectTempC()) + String("℃")));
			delay(5000);
			if ((mlx90614.getObjectTempC()>37.3)) {
				serialMp3.playList(3);
			}
			else {
				serialMp3.playList(5);
			}
			display.fillScreen(0);
		}
	}
}
