💡 自动感应冷暖风干手器：轻松DIY，智能生活 🌬️

【项目介绍】

洗手后想尽快吹干吗？不想动手，还想着冬季吹着暖暖的风，夏季换成凉凉风-怎么办？懒人自有办法！买简单，造才有趣。

【解决方案】

简单分析：利用吹风机能吹出冷暖风来达到基本功能。配上传感器和微控制器实现自动感应。

硬件分工：DF的Cheapduino微控制器作为处理中心；输出端2个继电器控制风类电源开关；输入端1个红外传感器接收近距检测、1个LM35温度传感器感知空气温度、1个触摸开关。

工作原理：当有物接近红外开关传感器时，微控制器根据触摸开关状态决定出风类，否则根据LM35决定出风类。也就是说出风类可以根据空气温度自动决定（小于18摄氏度时出热风），或者操作者通过触摸开关来手动决定。

【作品演示】

【制作过程】

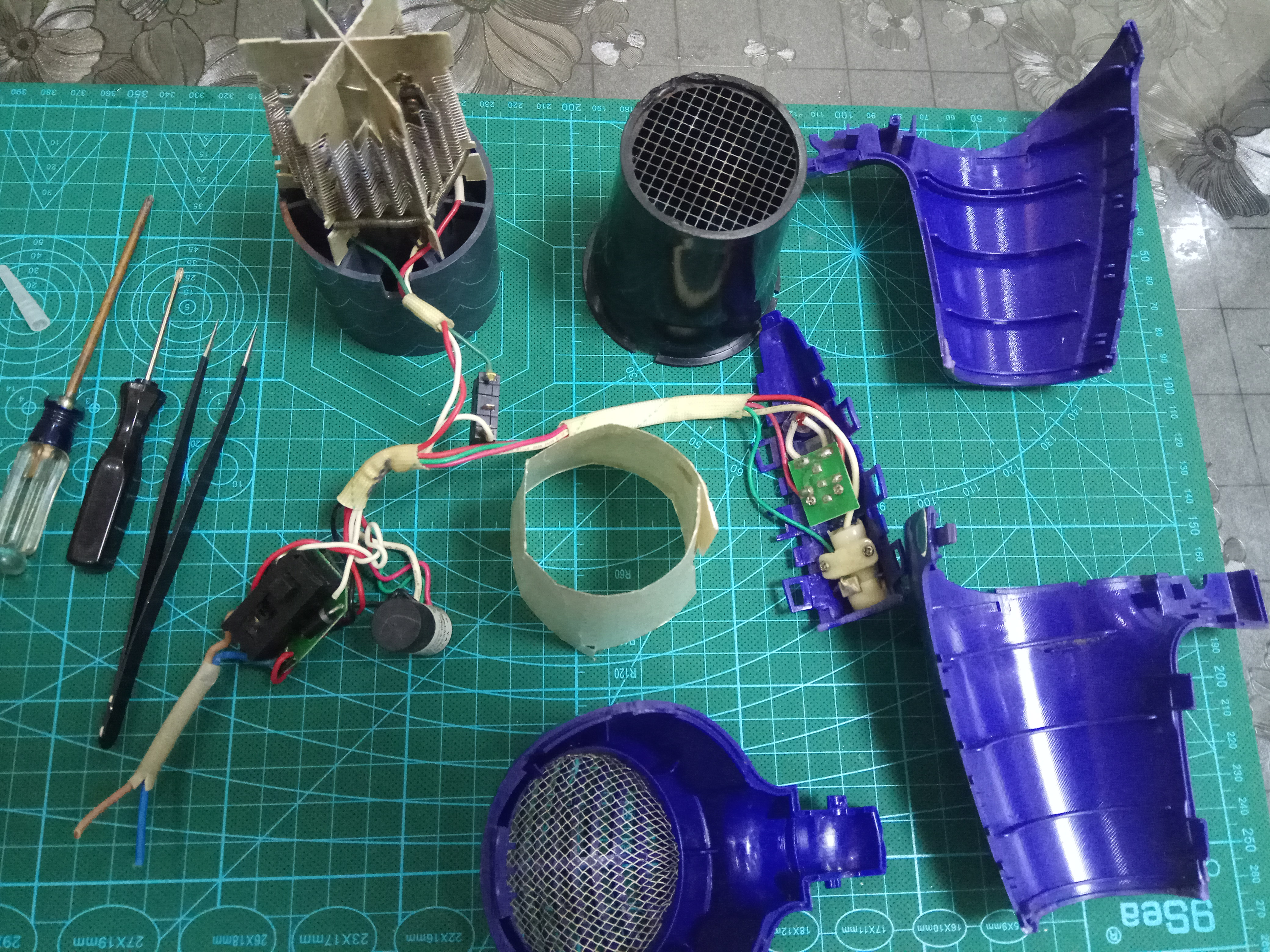

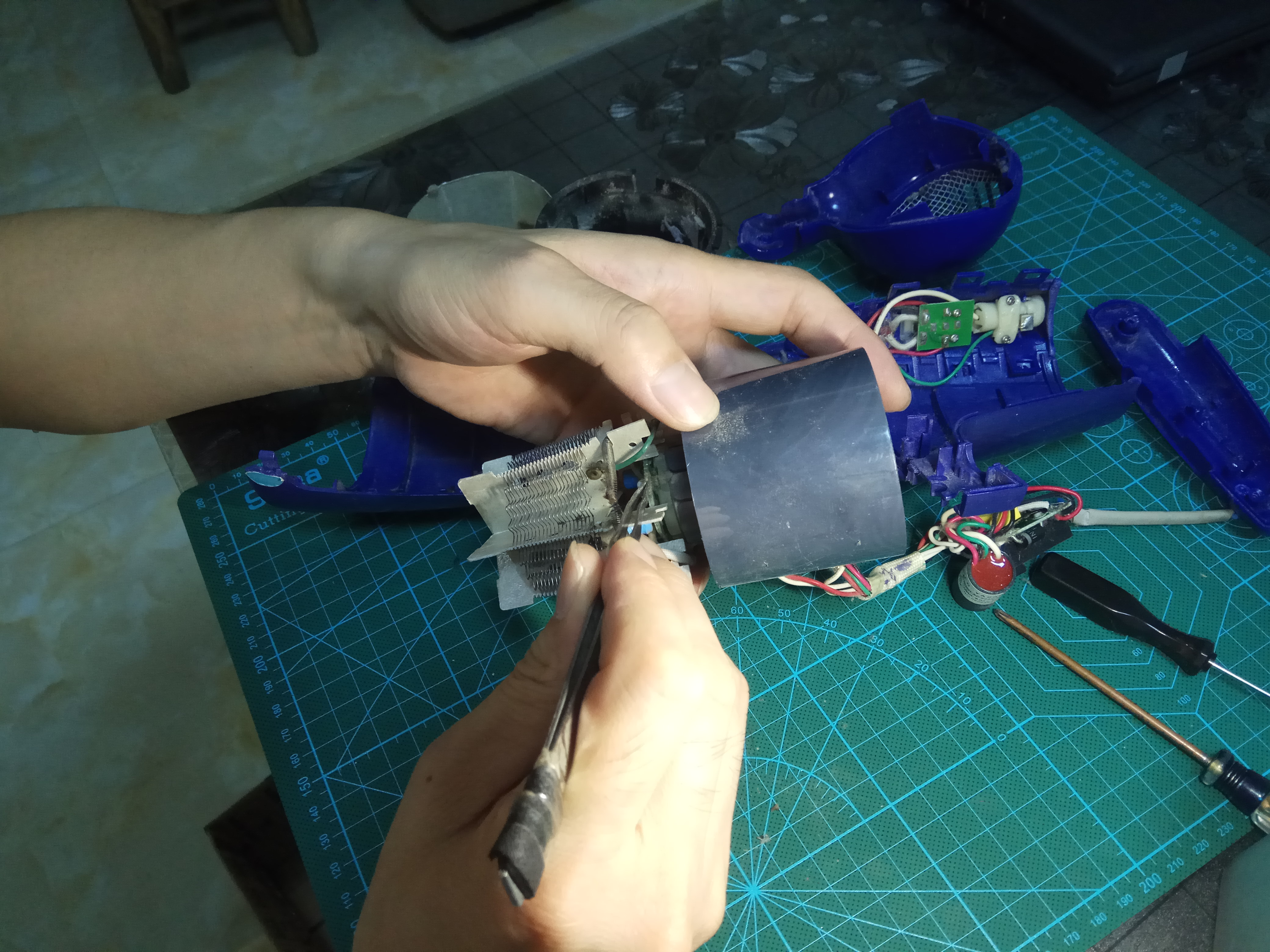

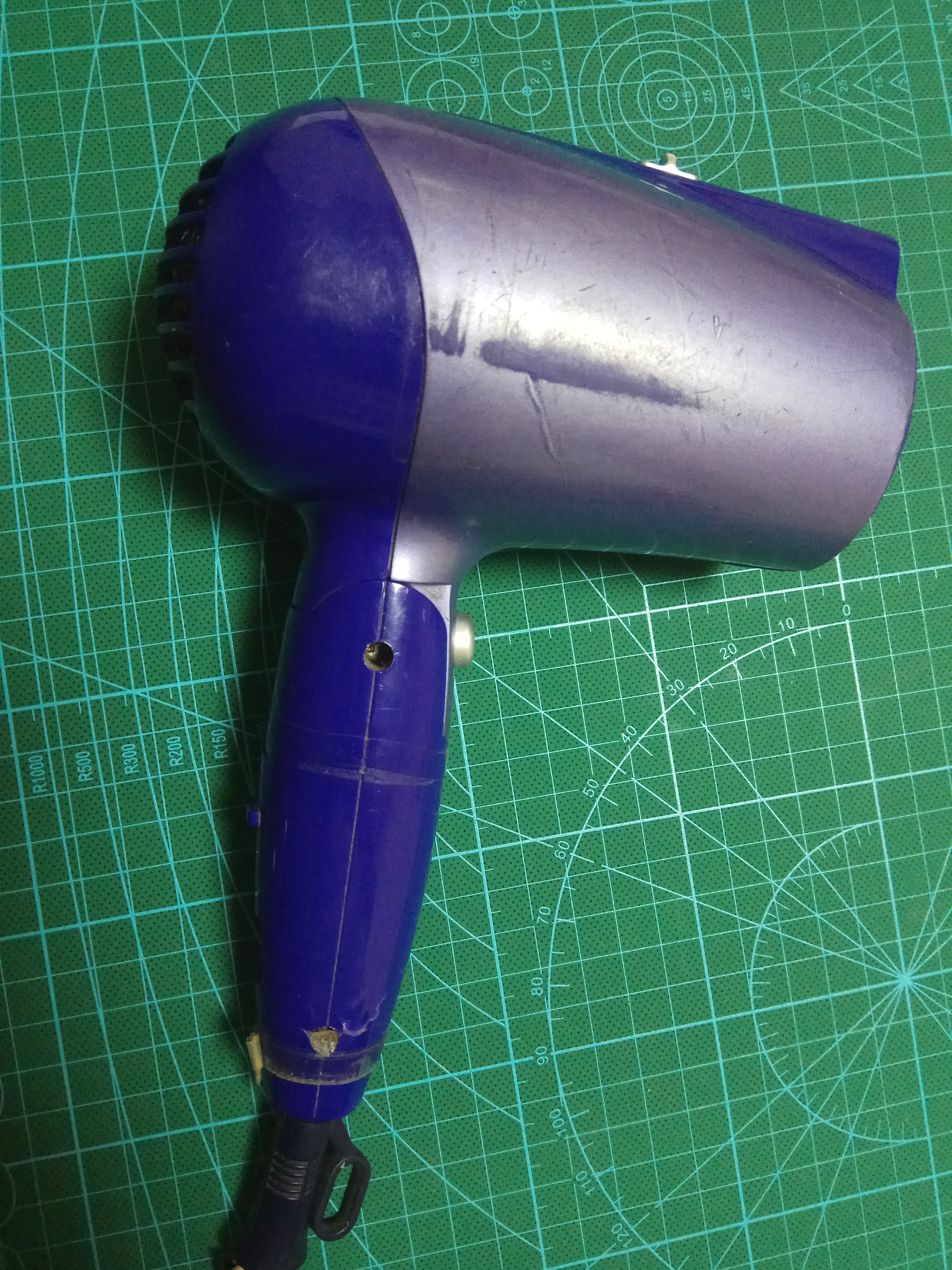

先折解不想用的吹风机。

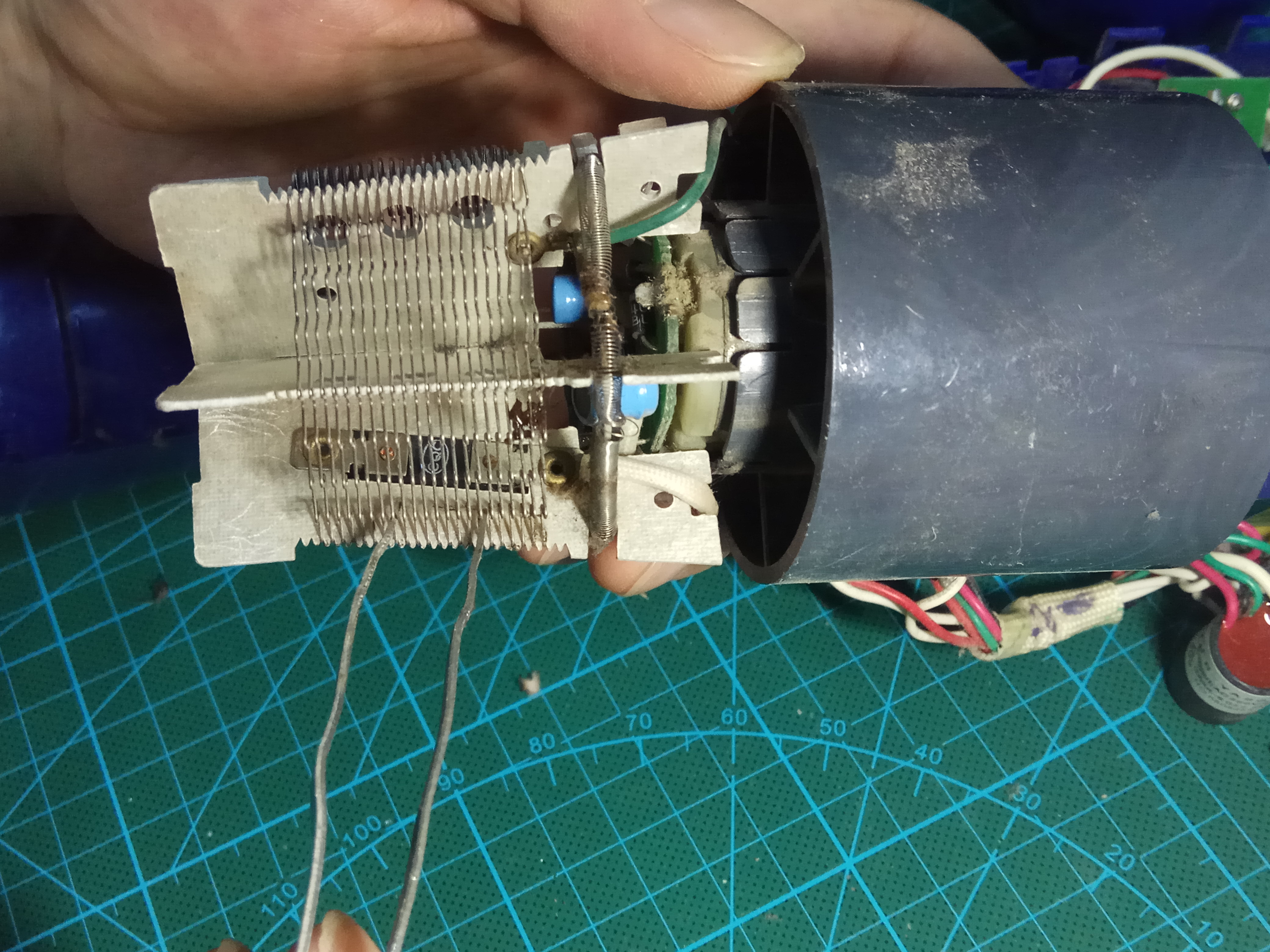

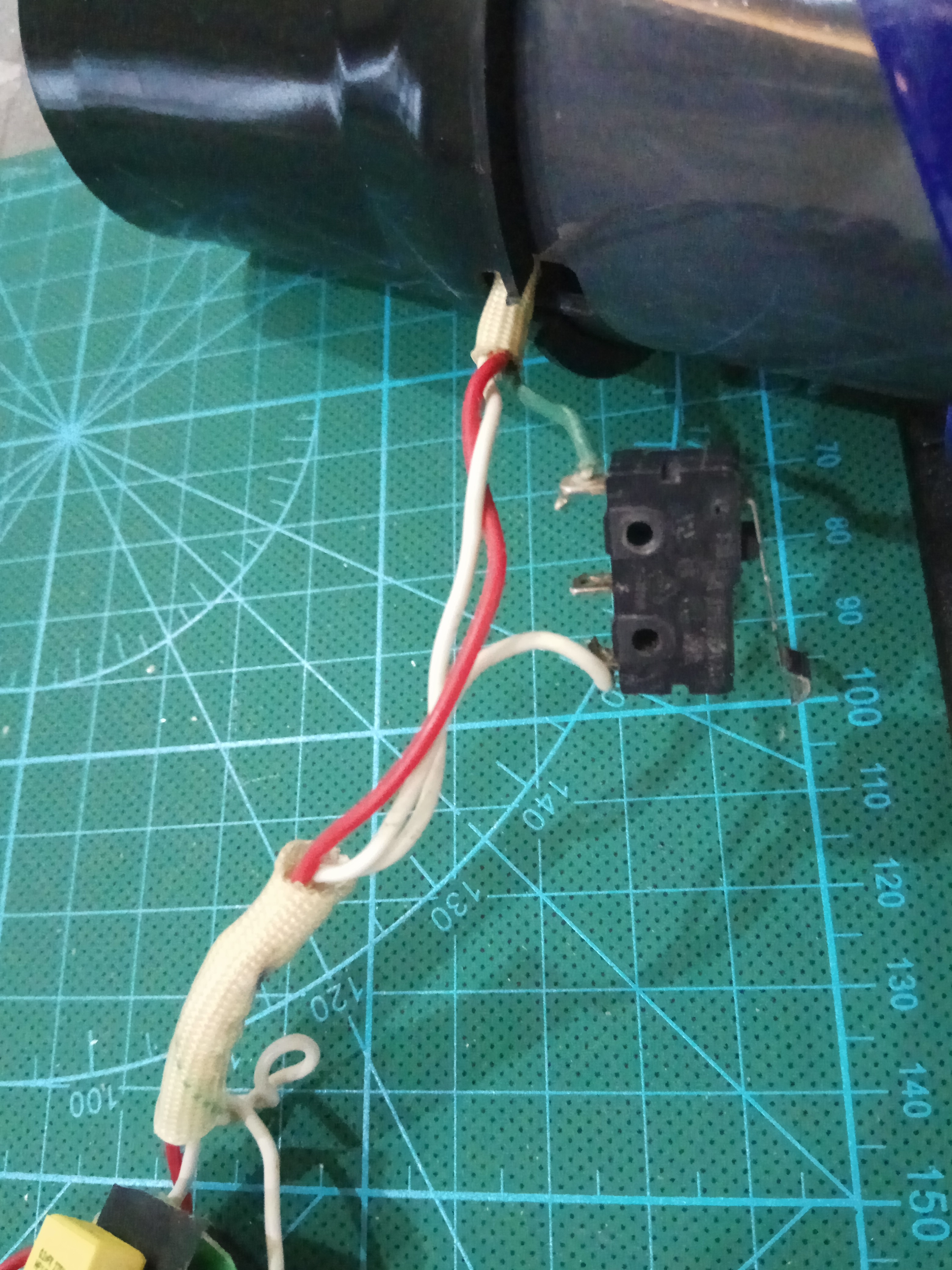

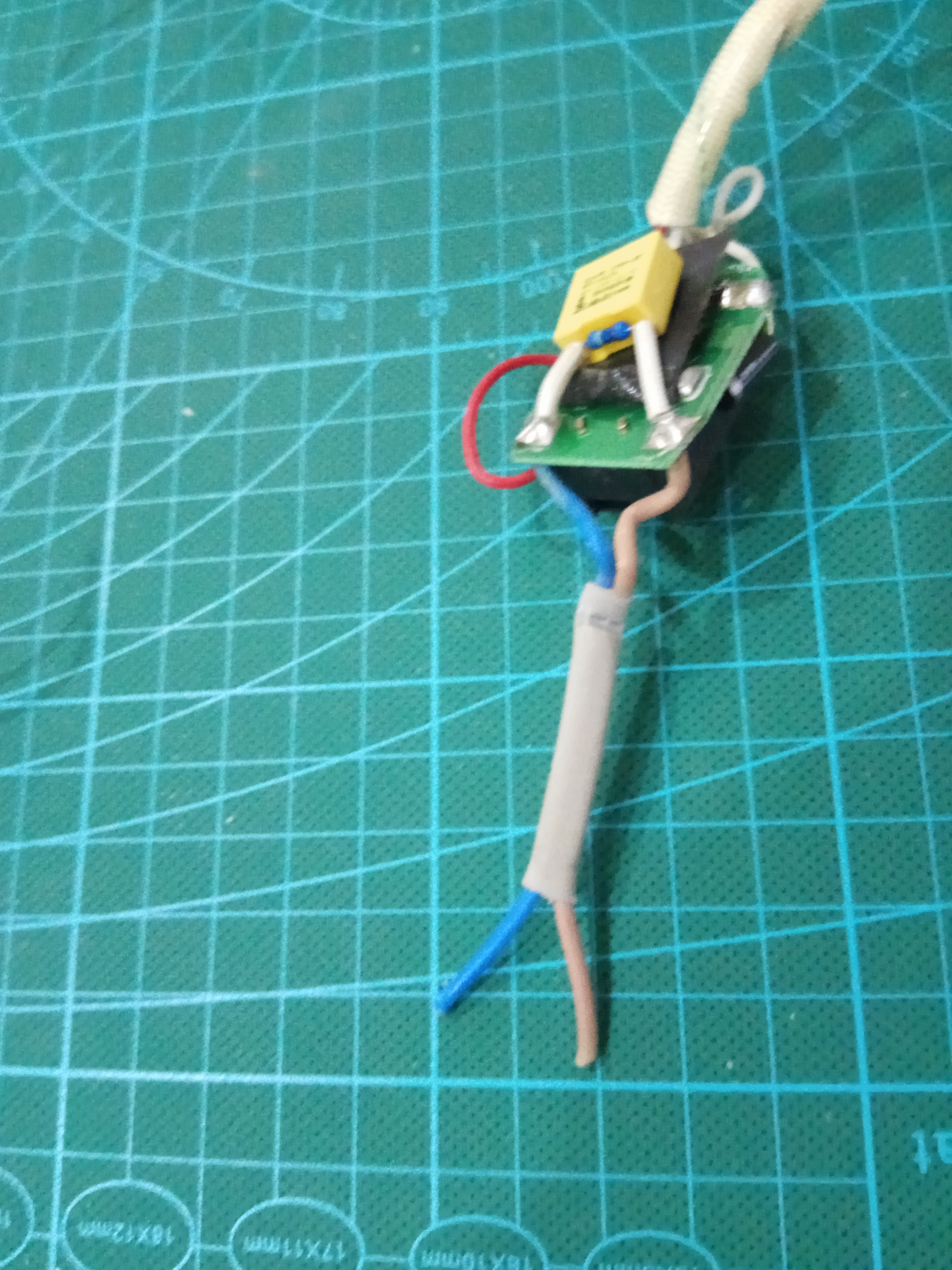

基本电路必须得搞清楚。下图右边绿白接通控制出热风。无关电源线剪掉，做好绝缘。

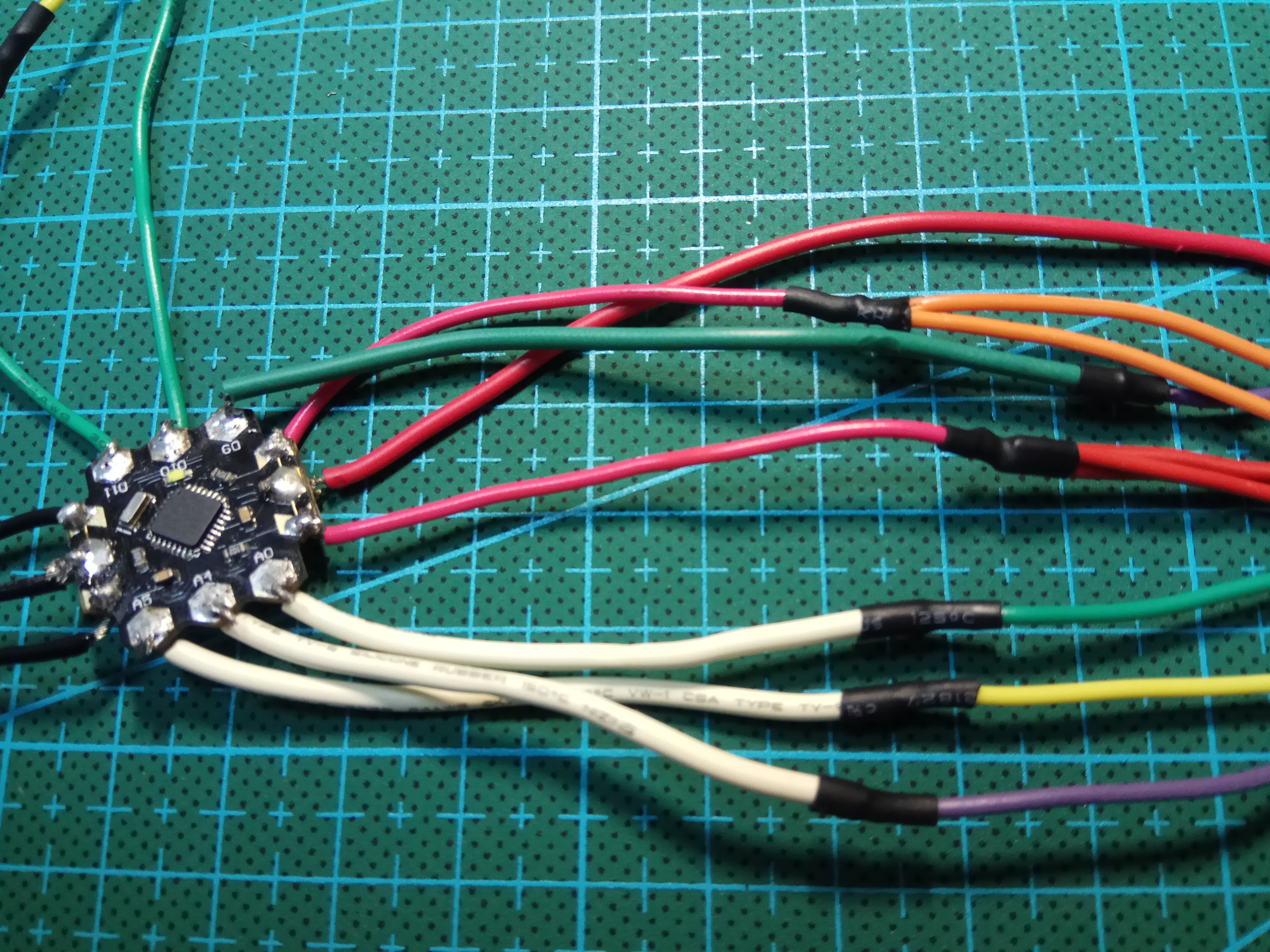

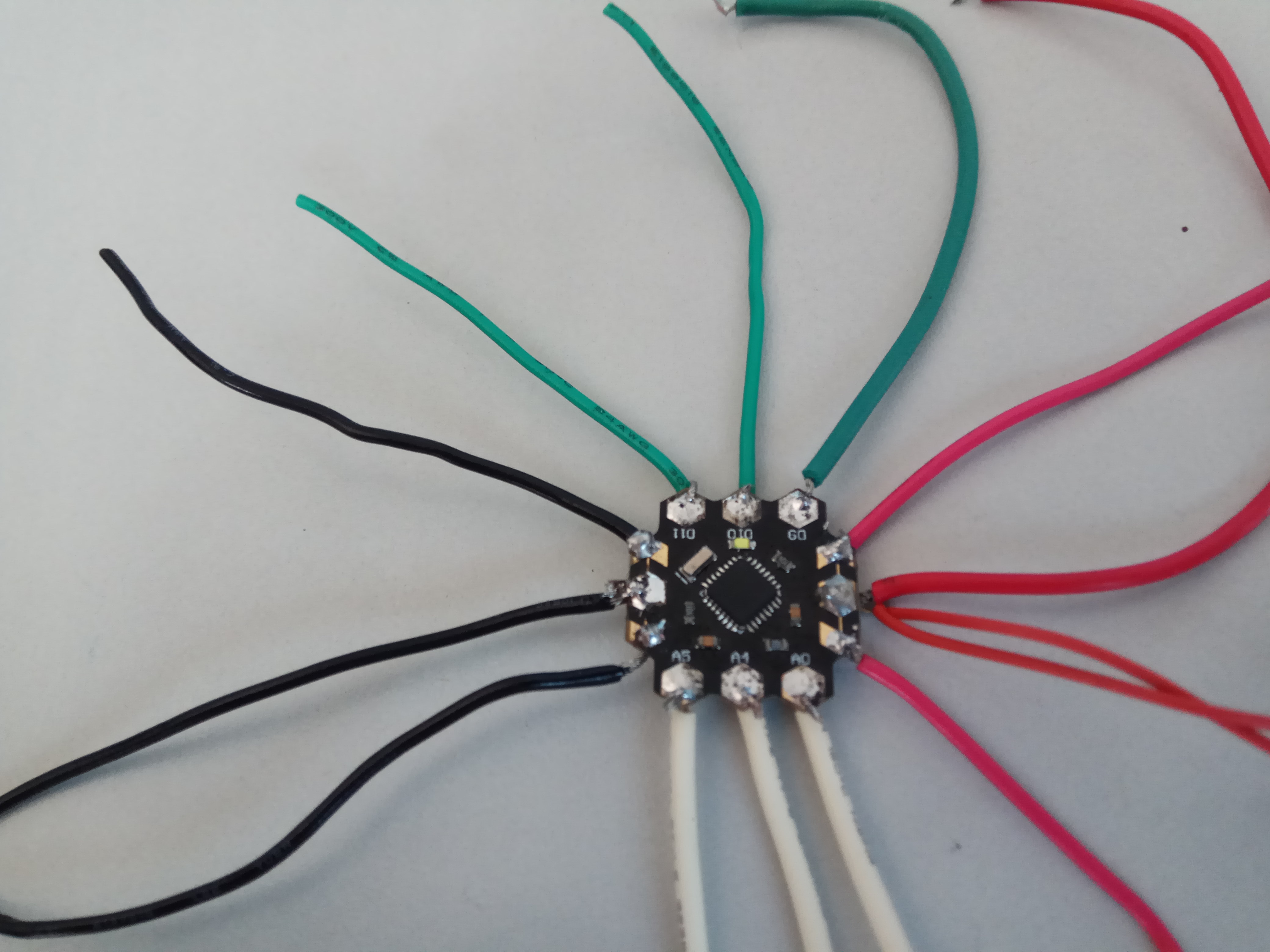

DF cheapduino 微控制器小巧低功耗，普通手机电池可以启动它。焊接红电源+，黑电源-，绿白为信号。

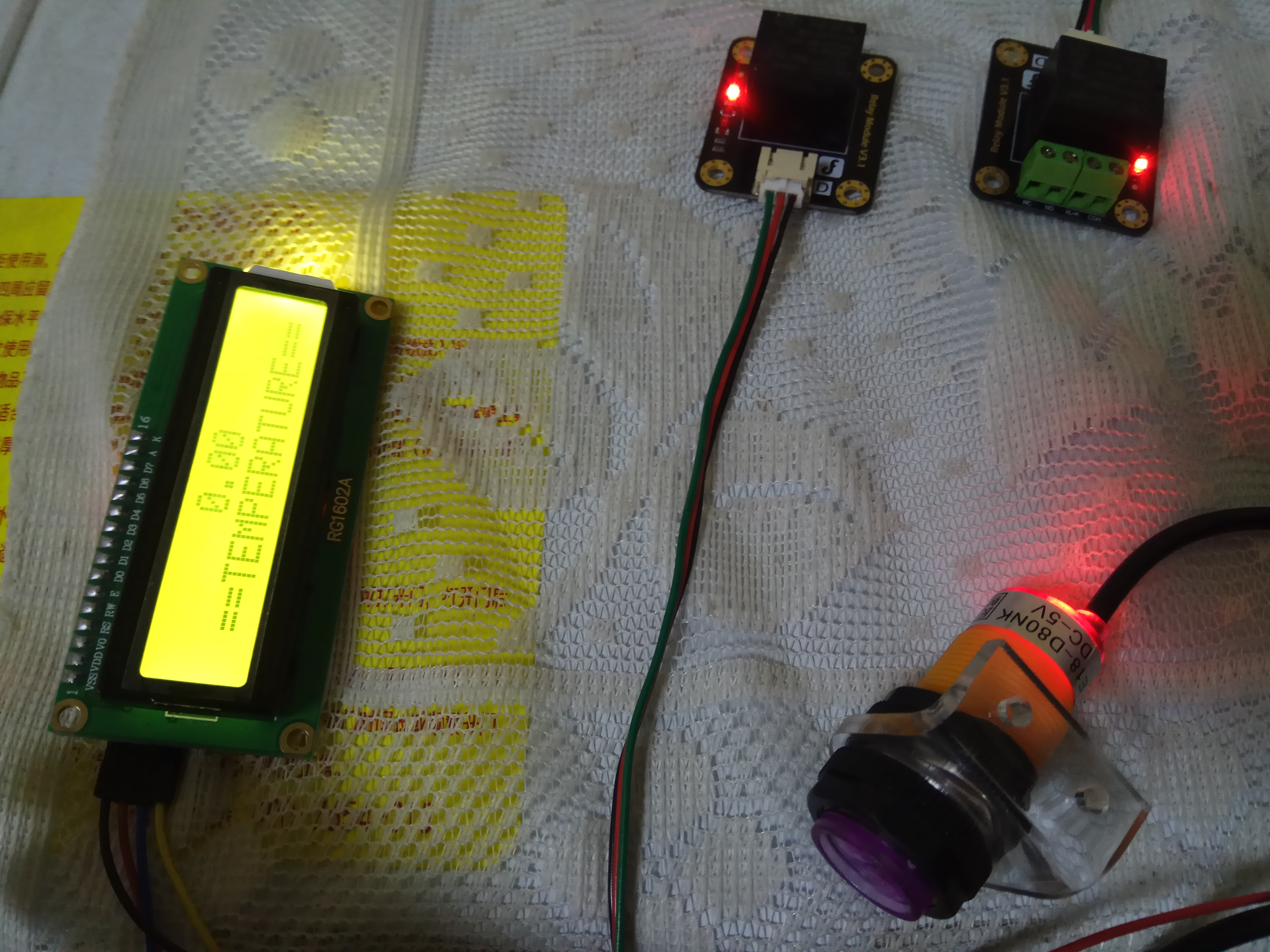

开始准备加入温度值显示模块，后来删掉。

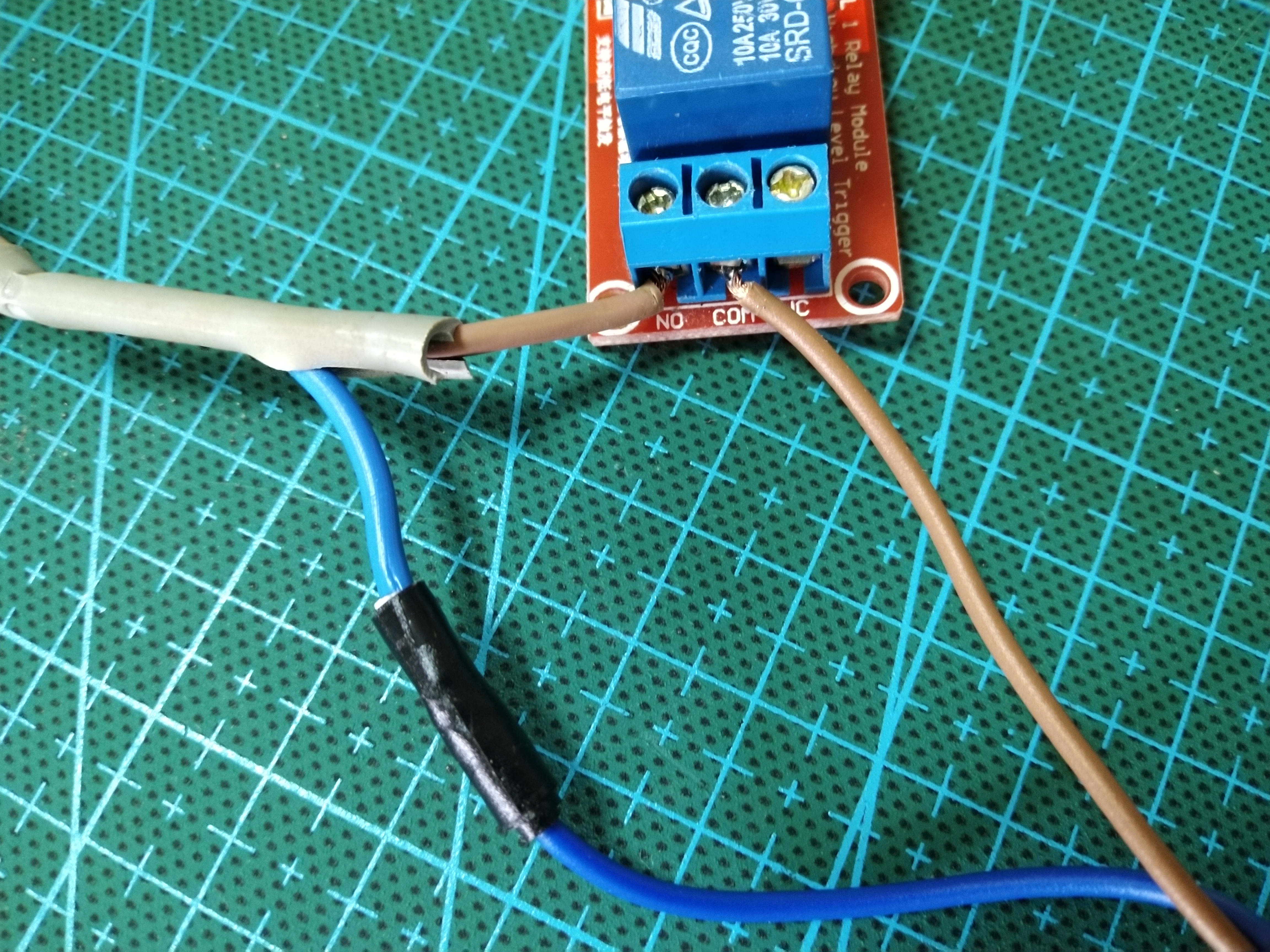

继电器接强电侧：

就相当于开关，一根连市电是通路。另一根一端接COM,另一端接NO(常开)

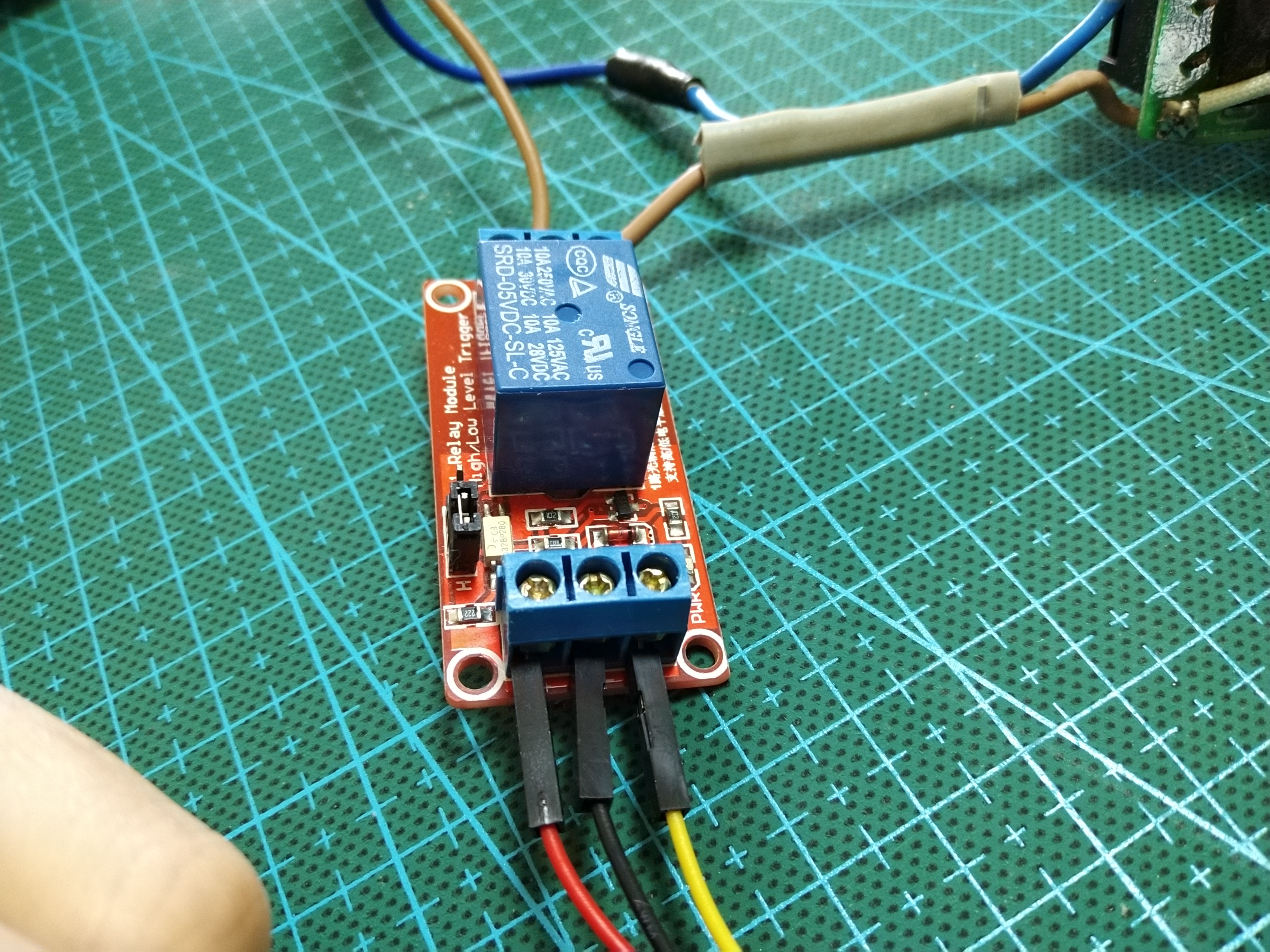

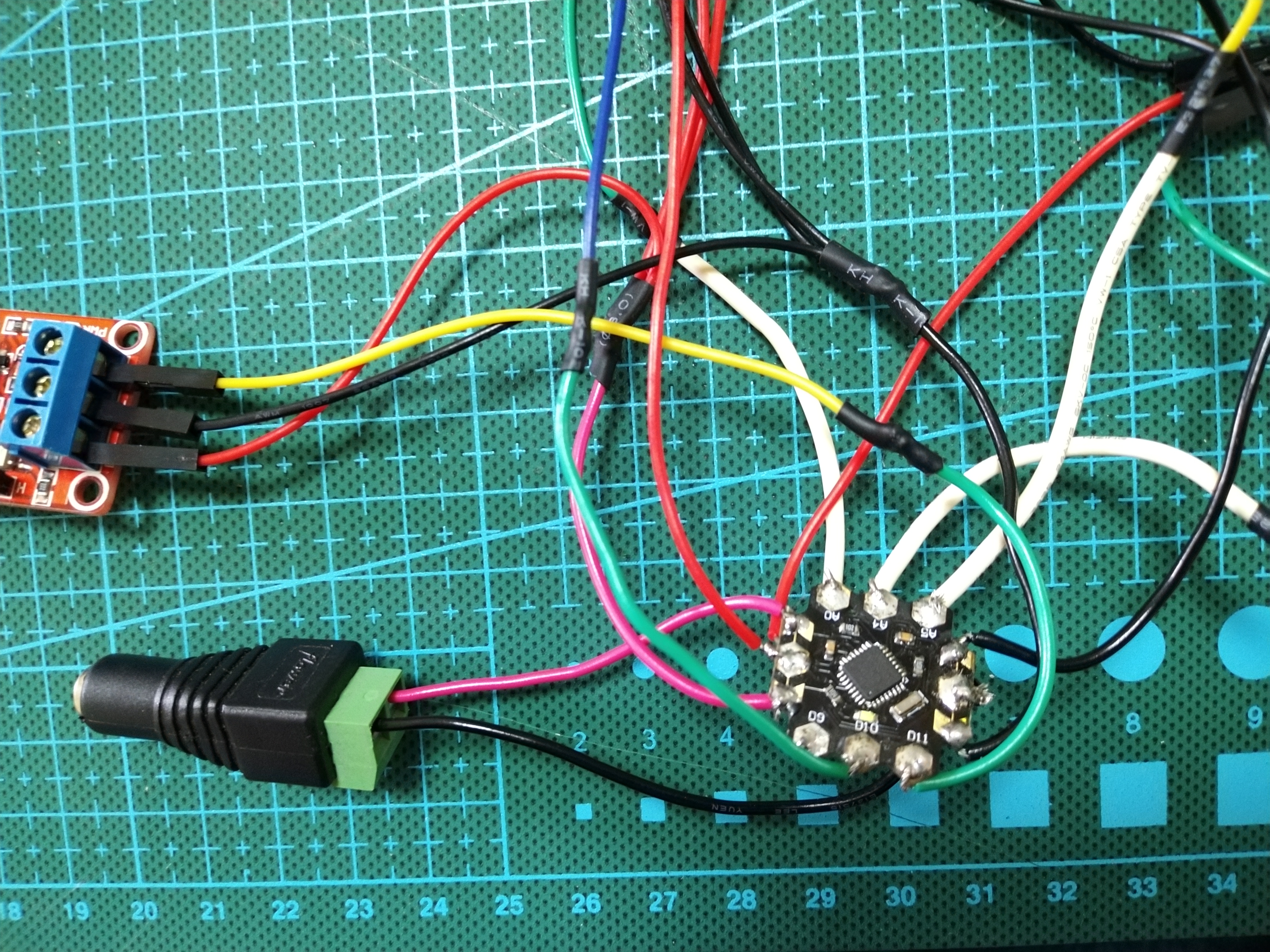

继电器接微控制器侧：

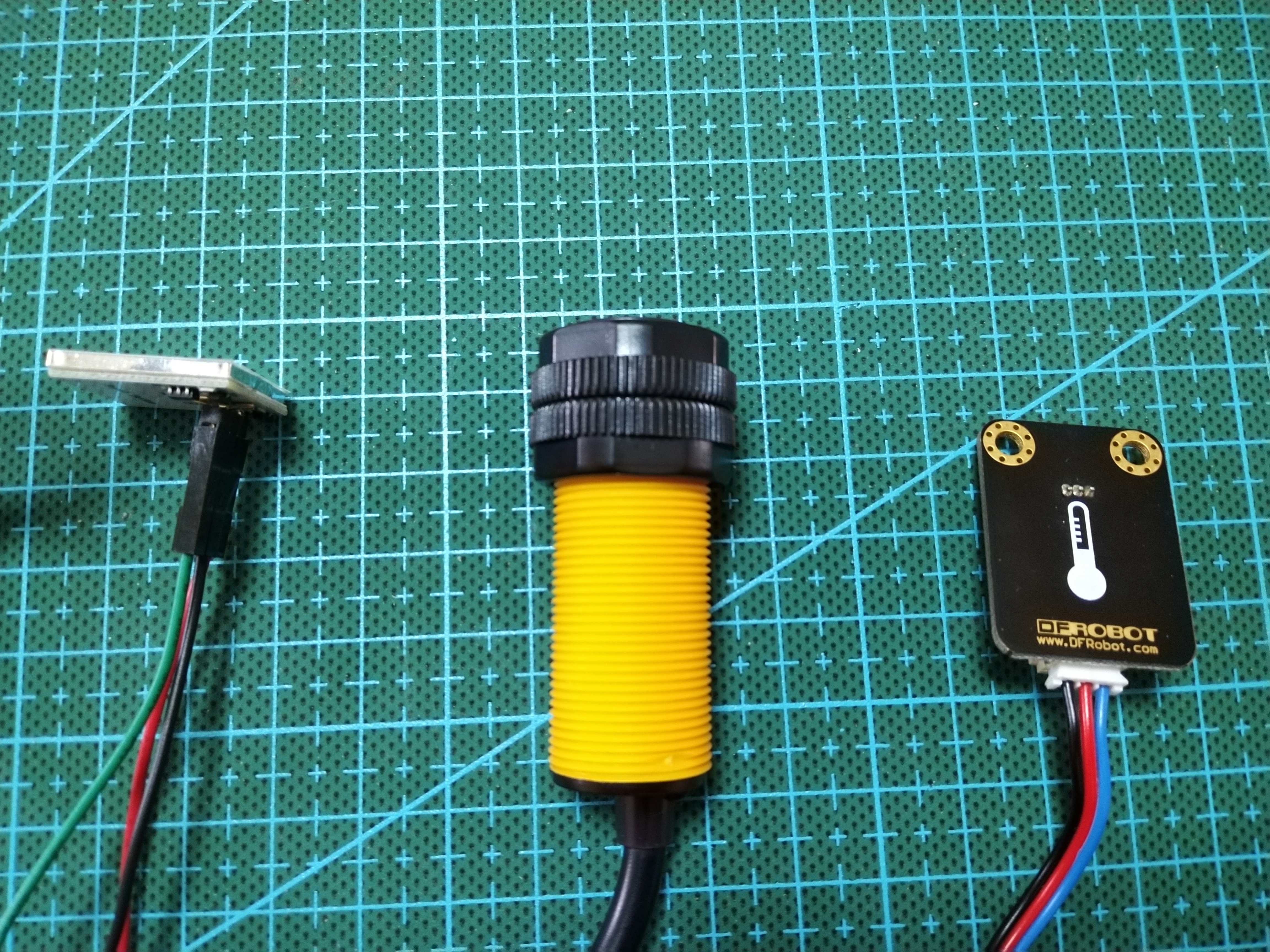

输入型传感器：

确保安全前提下接通市电！

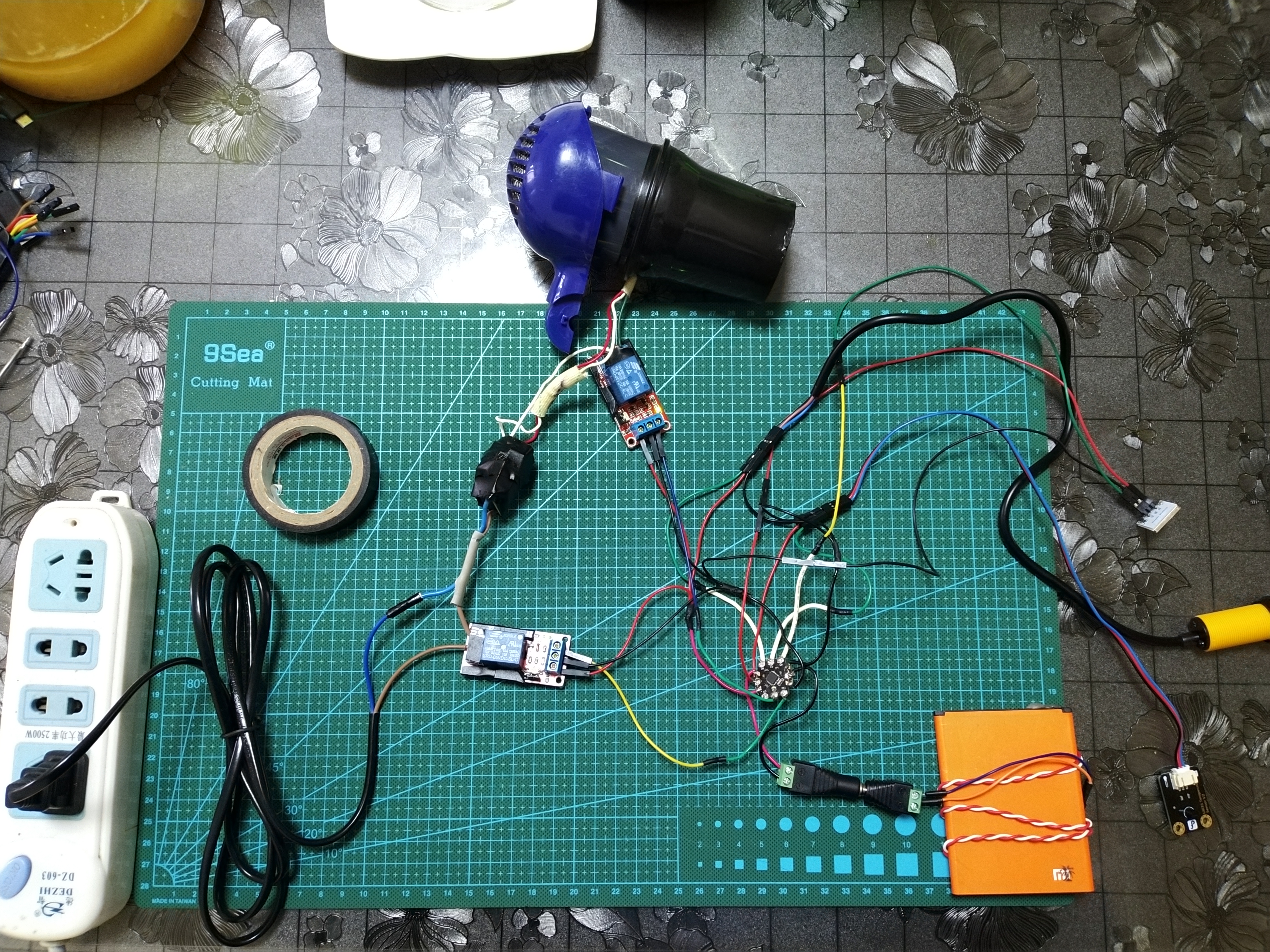

【测试】

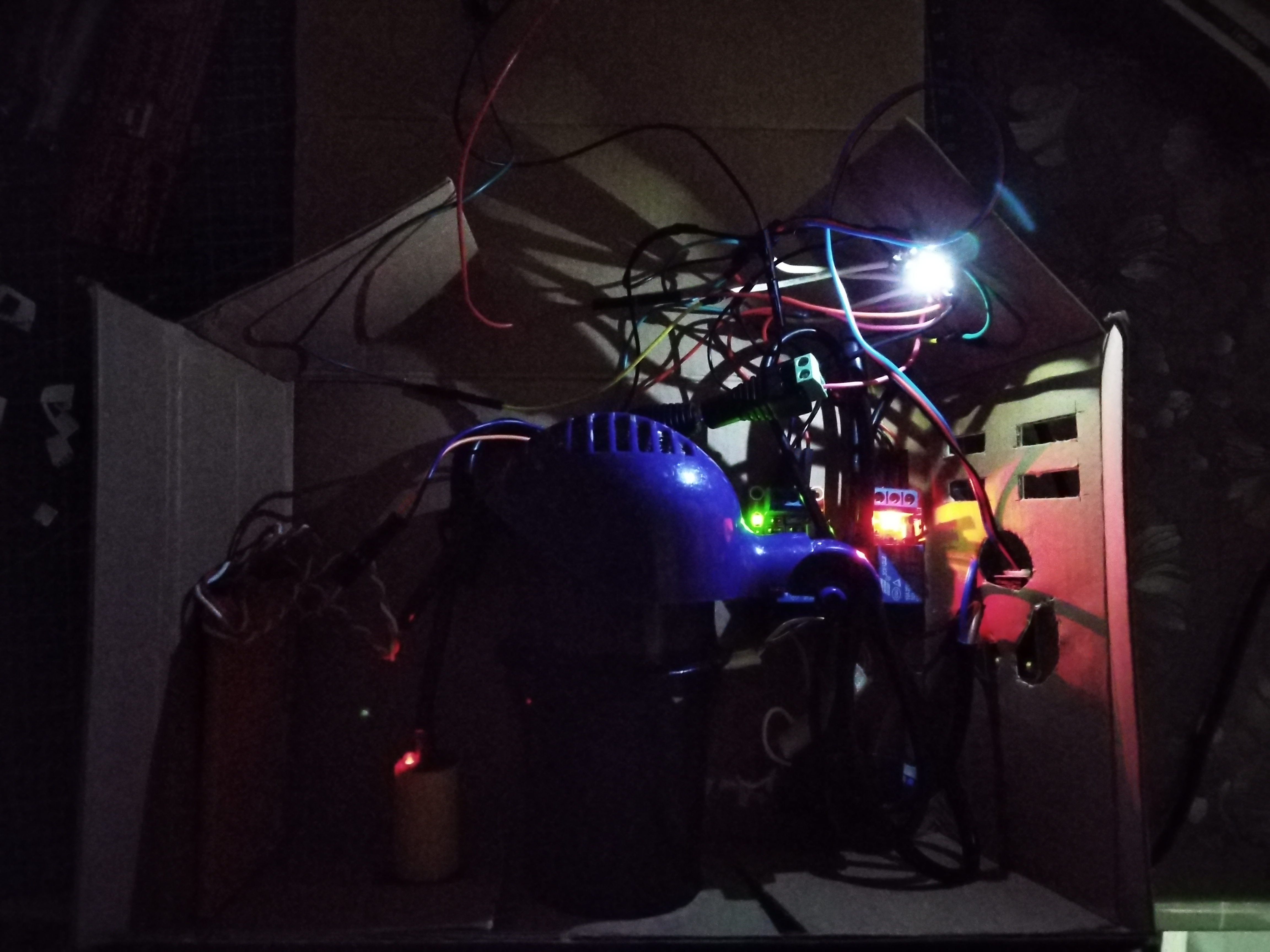

【组装】

下图左侧添加了内置手机电池的开关。

出风口太偏向墙壁侧了。

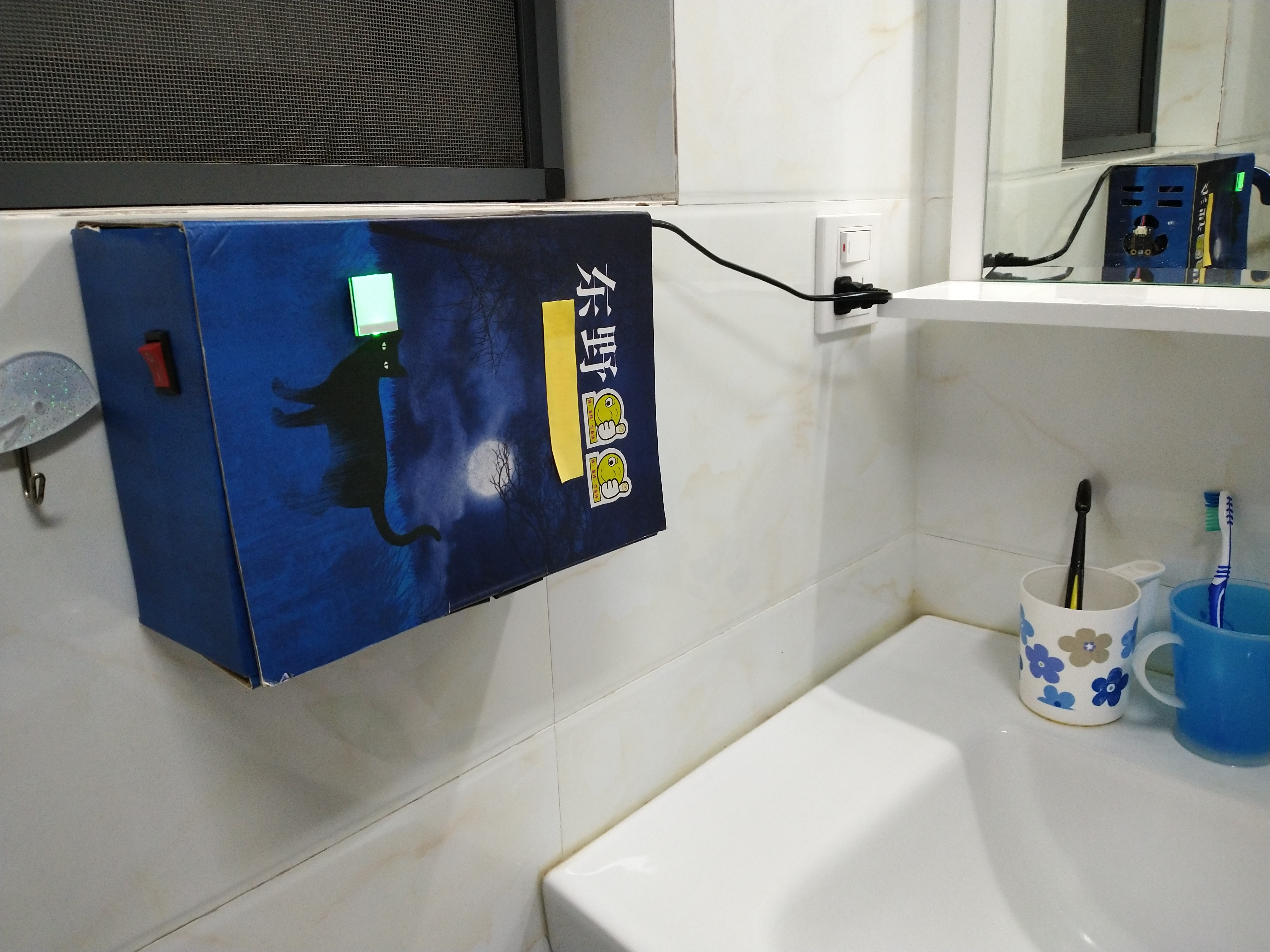

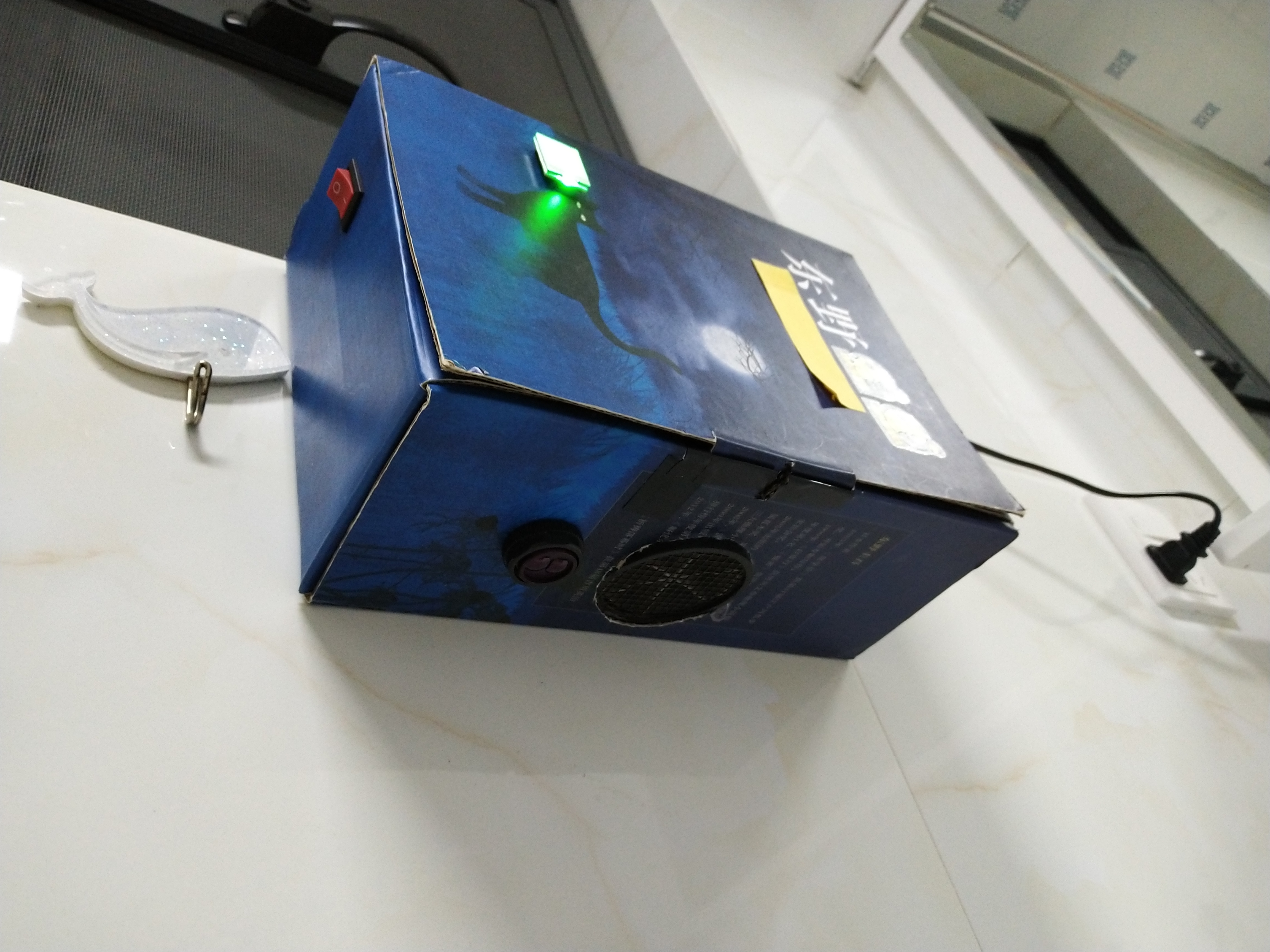

【完成】

【项目总结】

总体思路简单、原理简单、代码简单、硬件也容易获得。但由于用了市电，必须安全第一！

改进想法：

1.利用弃用的5V1A类充电头可以直连接市电转给微控制器供电。

2.外形可以用3D打印。

。。。

【代码资源】

小技巧：

static bool touched = false;// 使用静态变量利于保留触摸开关状态（如：只要触摸灯亮着，总出热风）

代码

const int InfraredSensorPin = A0;
const int LM35Pin = A4;

const int relaySmallPin = 10;
const int relayBigPin = 11;

const int LedDisp = 13;
const int touchPin = A5;

uint16_t temp = 0;
static bool  touched = false;// 使用静态变量利于保留触摸状态
///////////////////////////////////
void setup()
{
  pinMode(InfraredSensorPin,INPUT);
  pinMode(LM35Pin,INPUT);
  pinMode(touchPin,INPUT);
  pinMode(relaySmallPin,OUTPUT);
  pinMode(relayBigPin,OUTPUT);
  pinMode(LedDisp,OUTPUT);

  digitalWrite(LedDisp,LOW);
}
////////////////////////////////////
void loop()
{
  touched = digitalRead(touchPin);
  temp = analogRead(LM35Pin)*(5/10.24);
  if(digitalRead(InfraredSensorPin) == LOW)
  {
    digitalWrite(LedDisp,HIGH);
    digitalWrite(relayBigPin,HIGH);
    if( temp < 18 || touched == true )
    {
      digitalWrite(relaySmallPin,HIGH);
    }
    else
    {
      digitalWrite(relaySmallPin,LOW);
    }
  }
  else
  {
    digitalWrite(LedDisp,LOW);
    digitalWrite(relayBigPin,LOW);
  }
}
