基于Mixly平台的魔幻倚天剑
2020-05-181662
精华项目
AI 快速预览详细
基于Mixly平台的魔幻倚天剑是一个适合家长和孩子一起完成的STEM教育项目。通过Arduino Nano和Mixly平台，控制灯带的颜色变幻。项目材料包括Arduino Nano、按钮、灯带、USB接头、色环电阻、胶枪、胶棒和laserblokck套件。通过按钮控制灯带颜色变幻，每次按下按钮显示不同颜色，如红、蓝、绿等。项目不仅锻炼孩子的编程技能，还能激发他们的创造力。
武林至尊，宝刀屠龙。
号令天下，谁敢不从。
倚天不出，谁与争锋。
古时候，屠龙刀、倚天剑是武林中神兵利器，人人都很向往，
然而在大众创业，万众创新时代，人人都是创客；
让我们一起动手制作一把心目中神兵利器——《基于Mixly平台的魔幻倚天剑》。
一、项目原理
1、利用laserblokck激光套件搭建宝剑外壳，
2、通过Mixly平台编写代码，利用Arduiono Nano168编程板控制灯带的颜色。
3、当每按下按钮，显示不同颜色的变幻灯光，彰显古时神兵利器

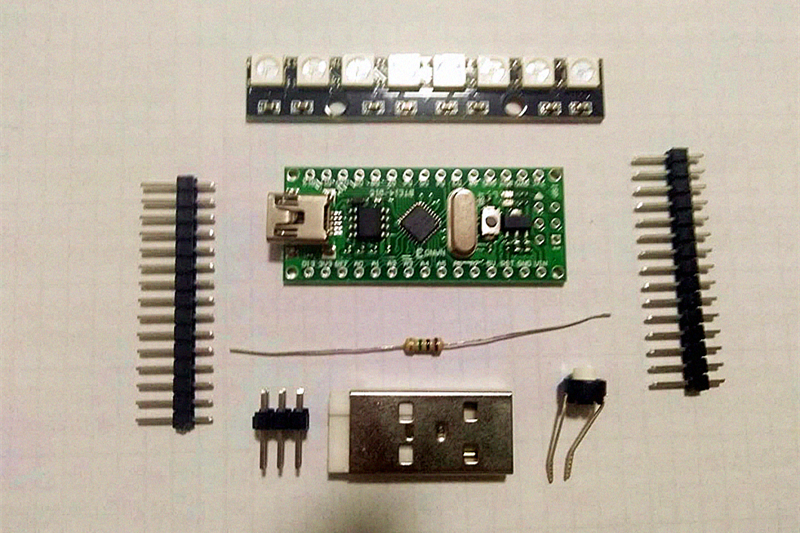

材料清单
- Arduiono Nano X1
- 按钮 X1
- 灯带 X1
- USB接头 X1
- 色环电阻 X1
- 胶枪、胶棒 X1
- laserblokck套件 X1
三、制作的过程

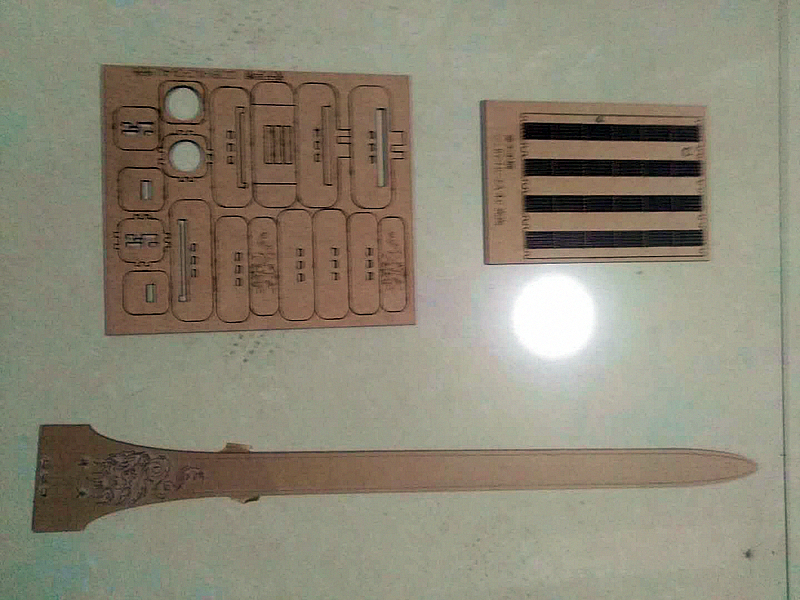

步骤1 倚天剑中laserblokck套件分剑柄、剑格、剑身三部分

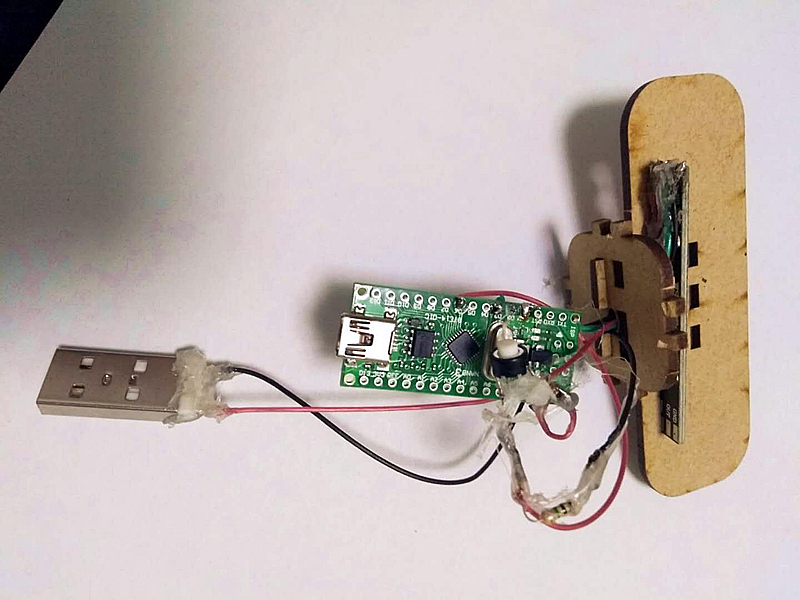

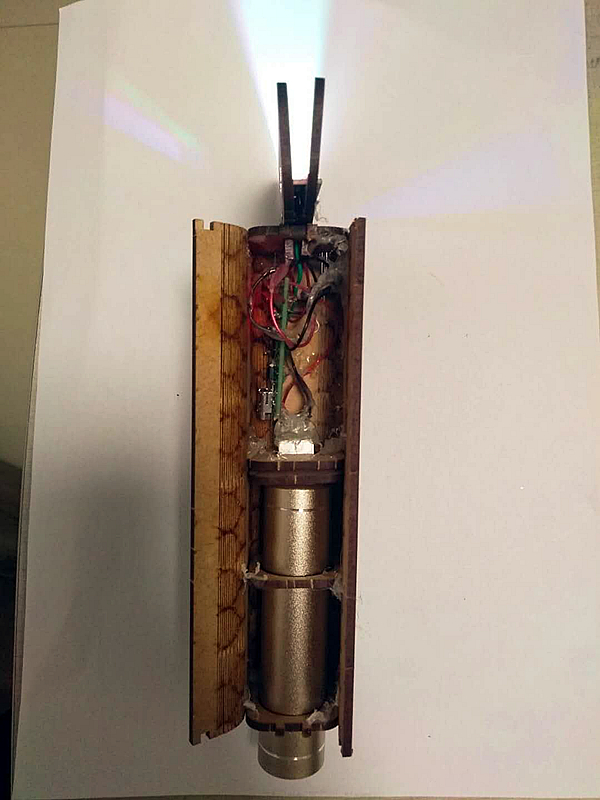

步骤2 倚天剑宝剑内电子元器件

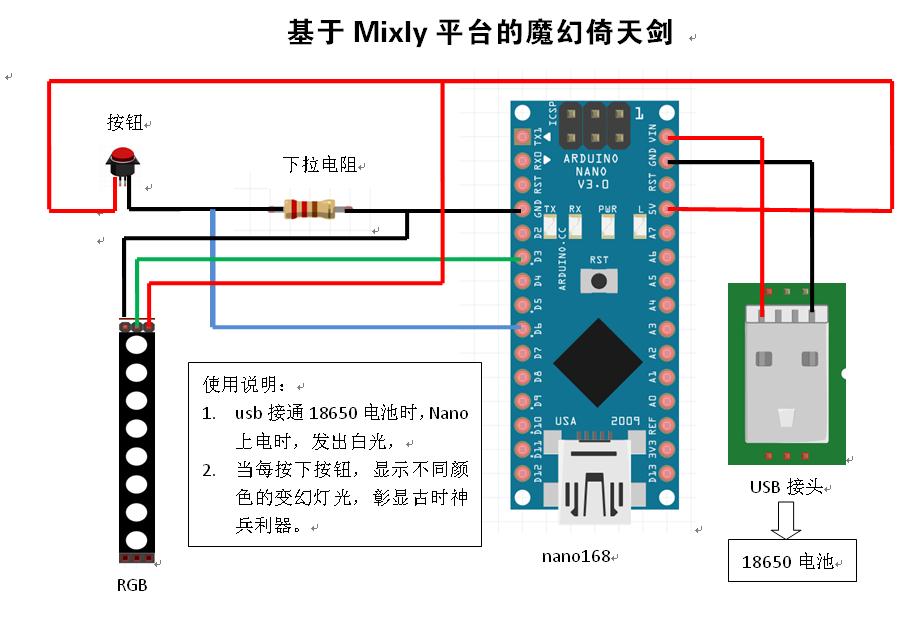

步骤3 将灯带引出三个导线，分别接Nano5V电源线、控制线、地线；

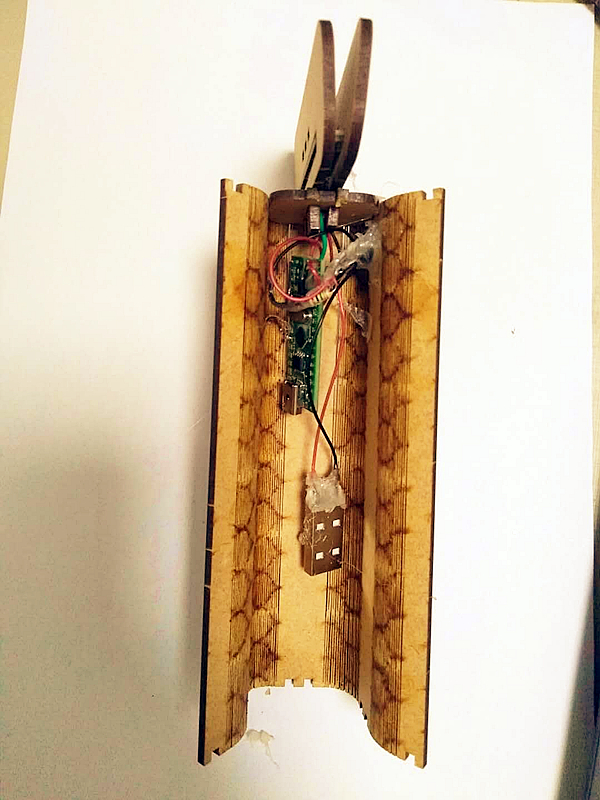

步骤4 通过热熔枪将电子元器件固定到剑柄内部
步骤5 USB电池盒放入剑体，用三个套环将其固定
步骤6 将18650锂电充电电池放入，通电后，宝剑发出白光非常醒目。

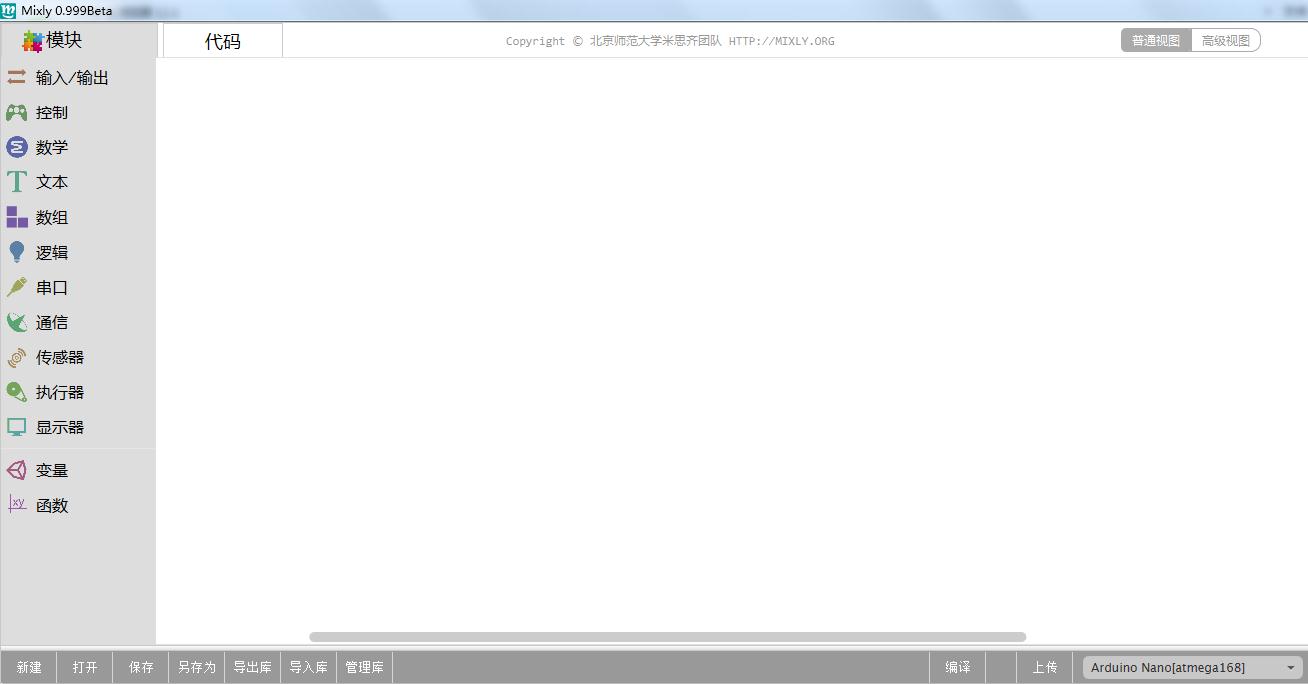

四、环境配置

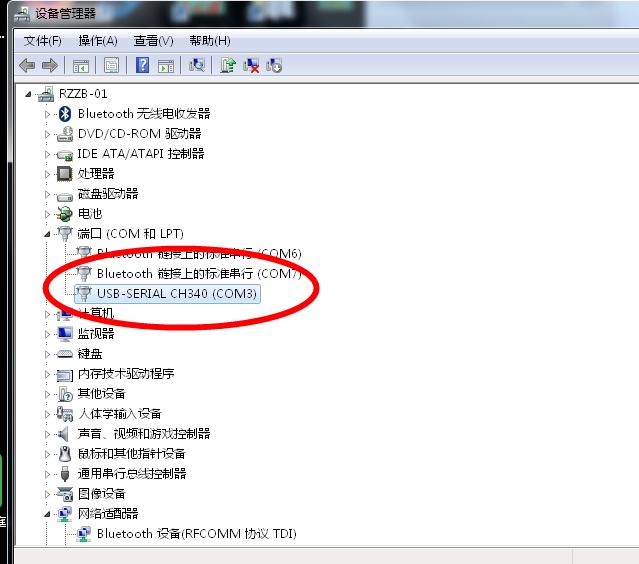

1、通过串口数据线，将Nano和电脑连接，在设备管理器中出现：USB-SERIAL CH340(CM3);

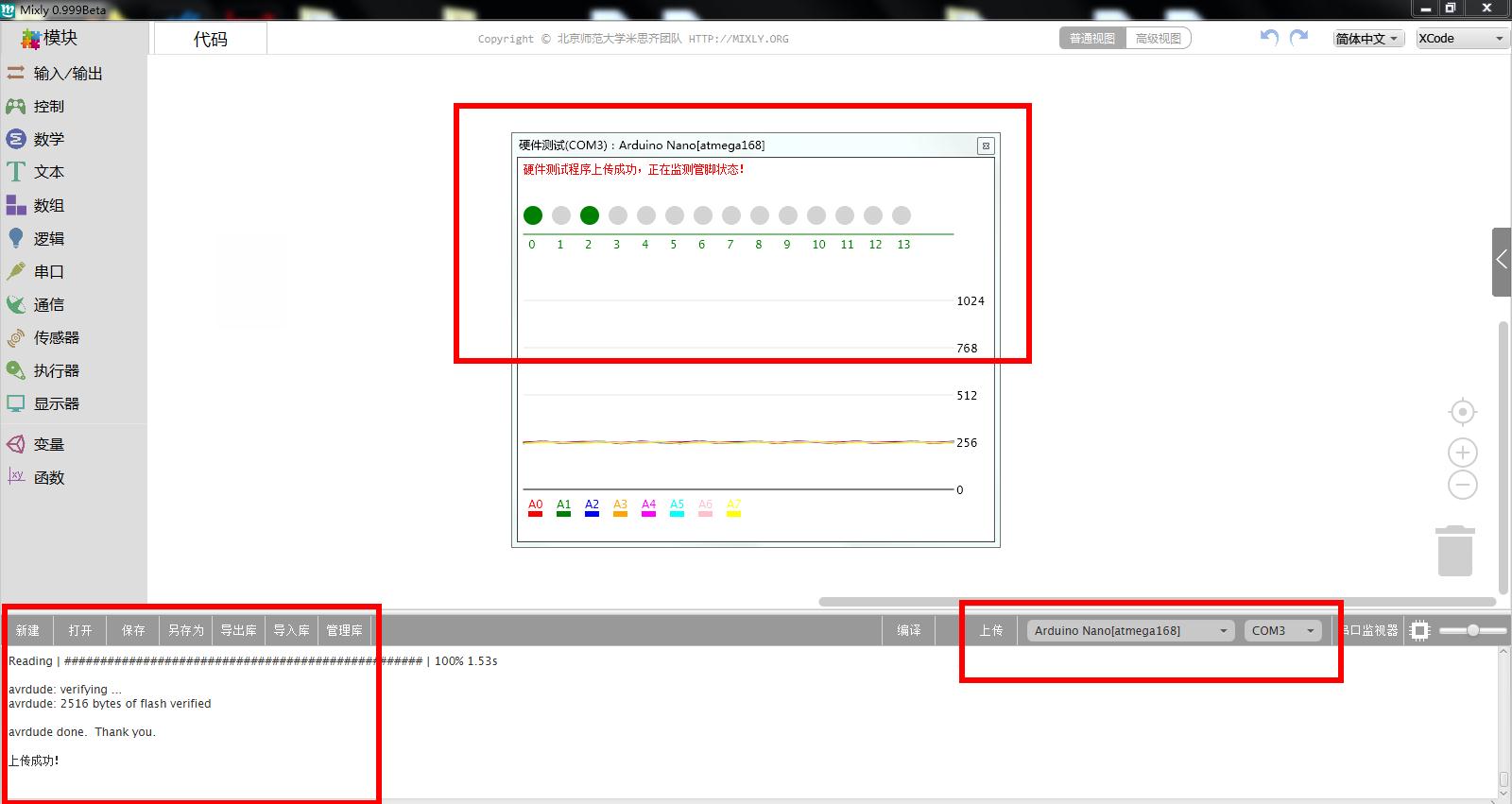

2、当点击右下角 硬件测试，显示上传成功，当按下按钮时，在硬件测试窗体中看到，D2显示绿色，说明一切正常。

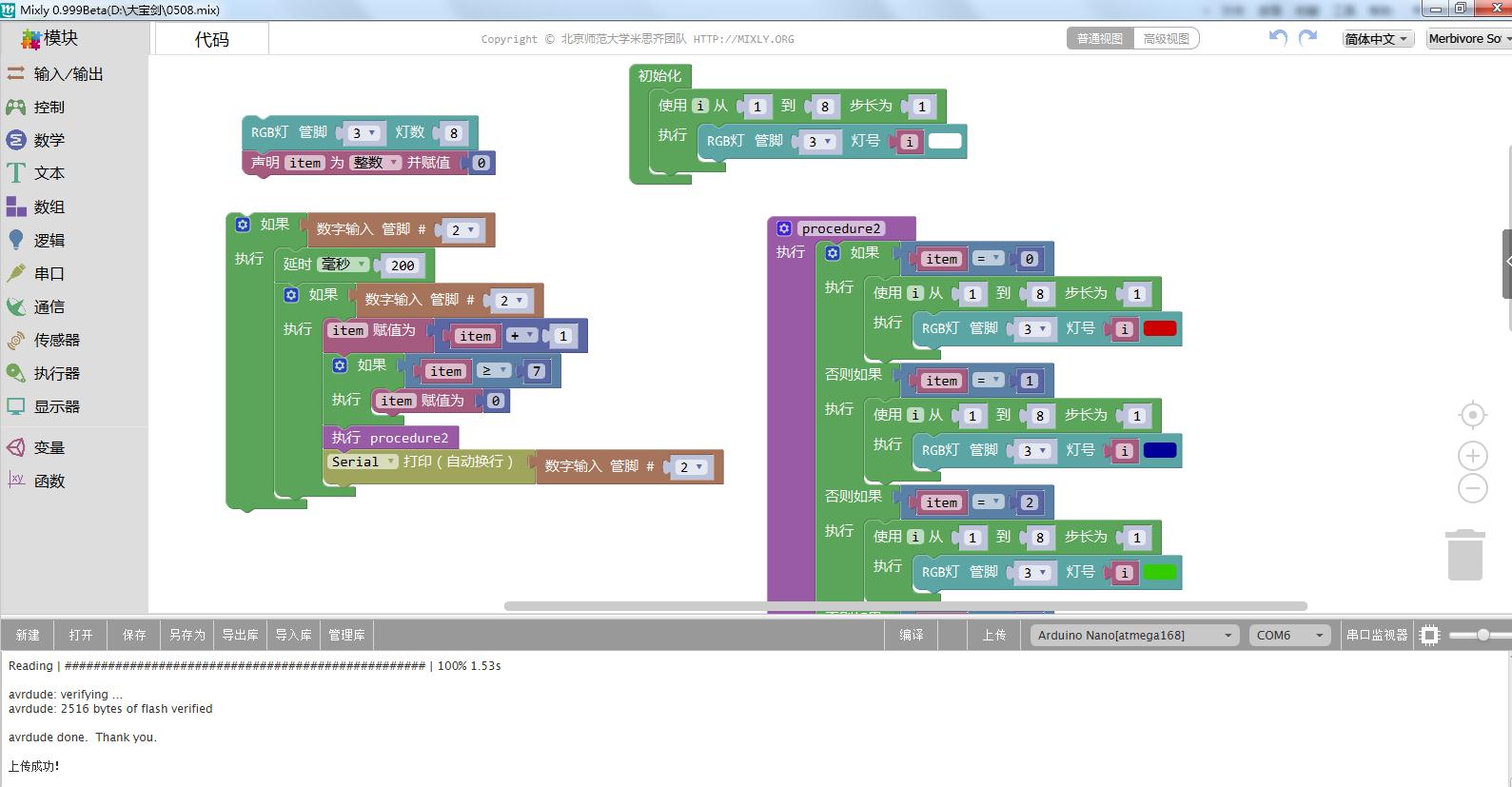

五、程序编写

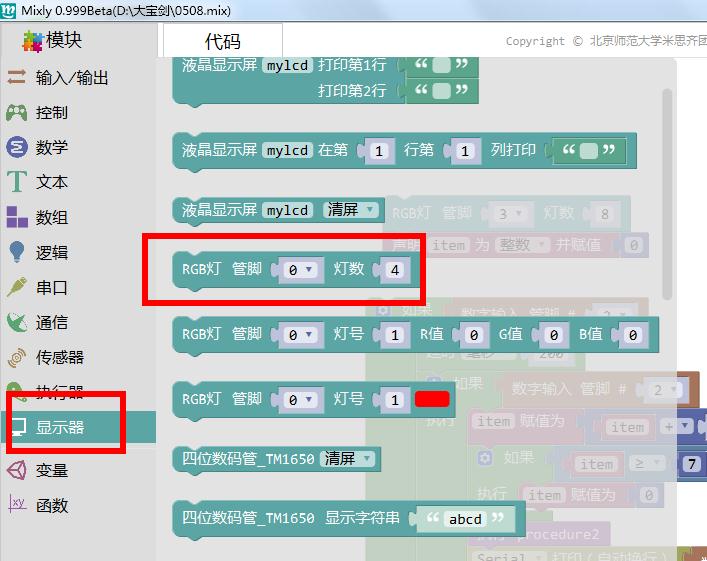

1.在显示块,添加RGB灯模块;

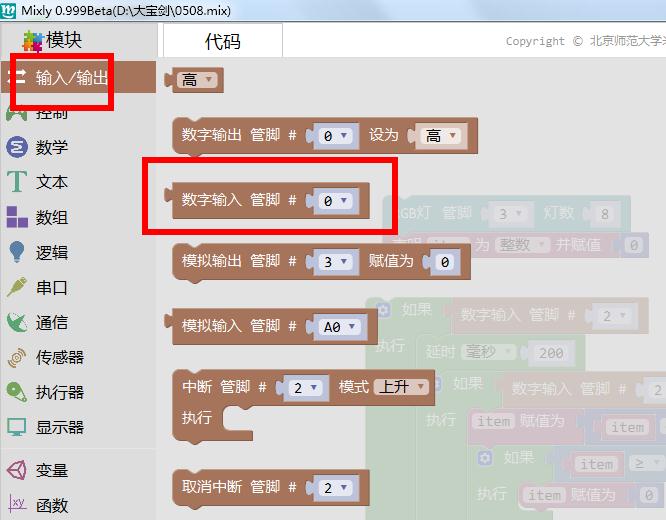

2.在输入/输出块,添加按键数字输入块；

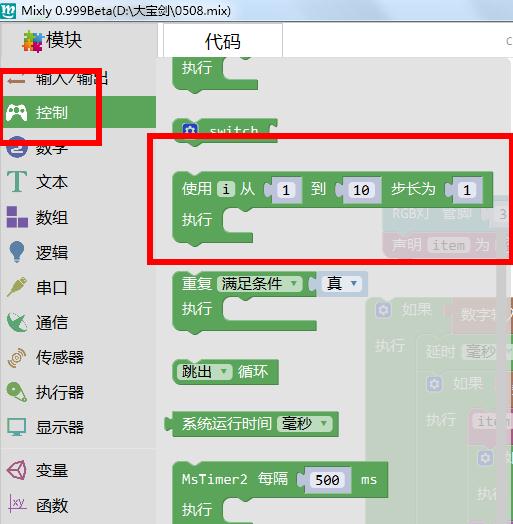

3.控制块中添加循环模块，循环点亮RGB灯带

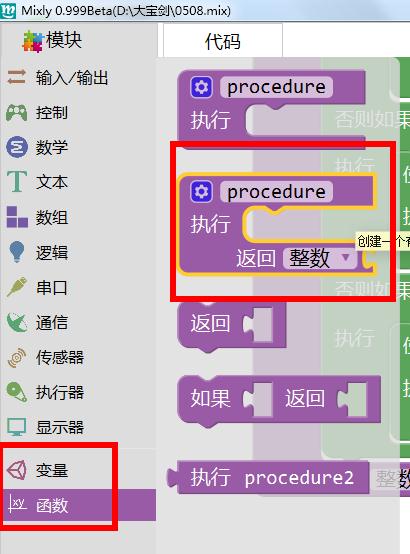

4.函数块中，添加灯带子函数

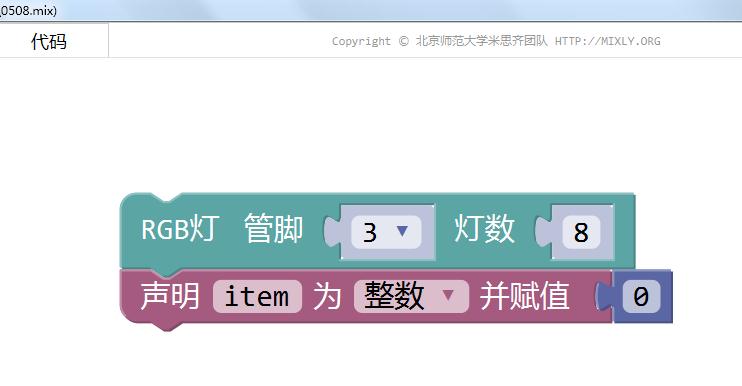

5、初始灯带rgb参数，彩灯变量item；

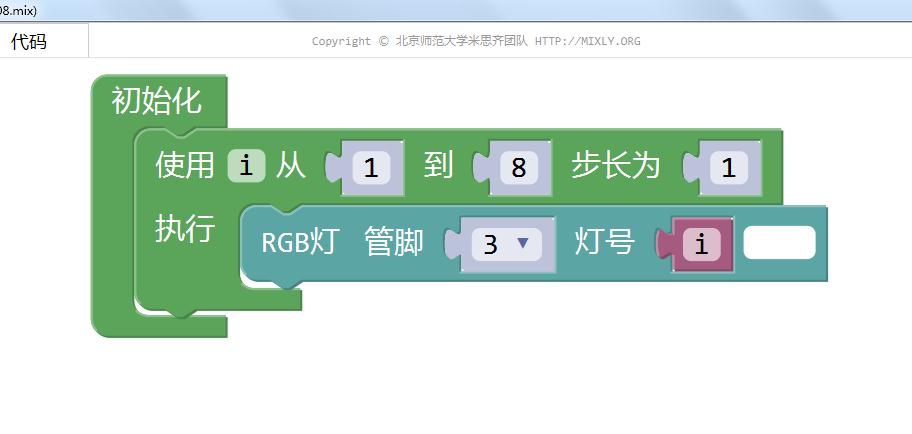

6.上电后，宝剑的8个rgb灯全部点亮，显示白光

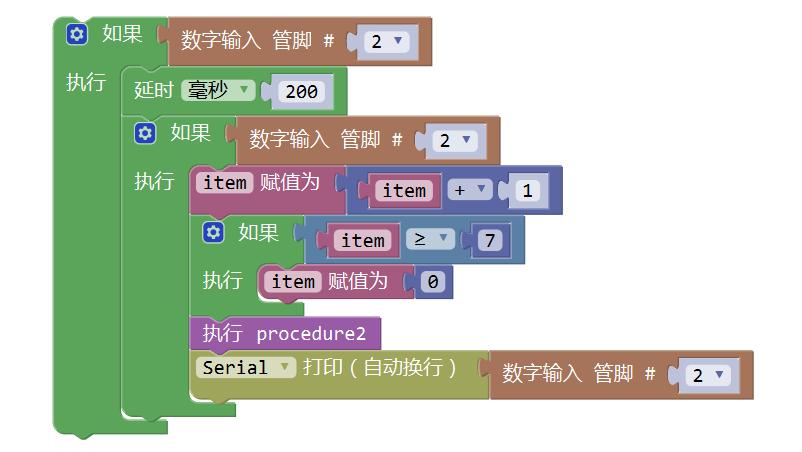

7.每次按下按钮后，显示不同颜色；

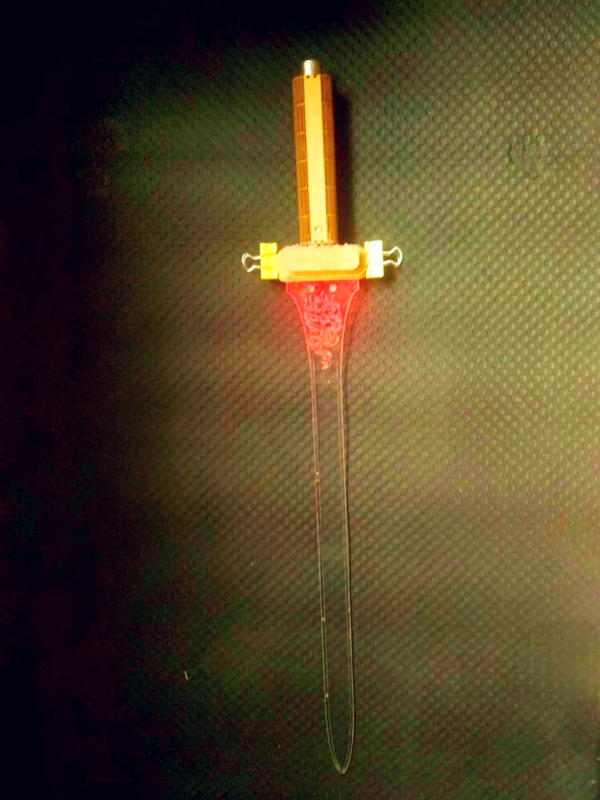

item=0,显示红光
item=1,显示蓝光

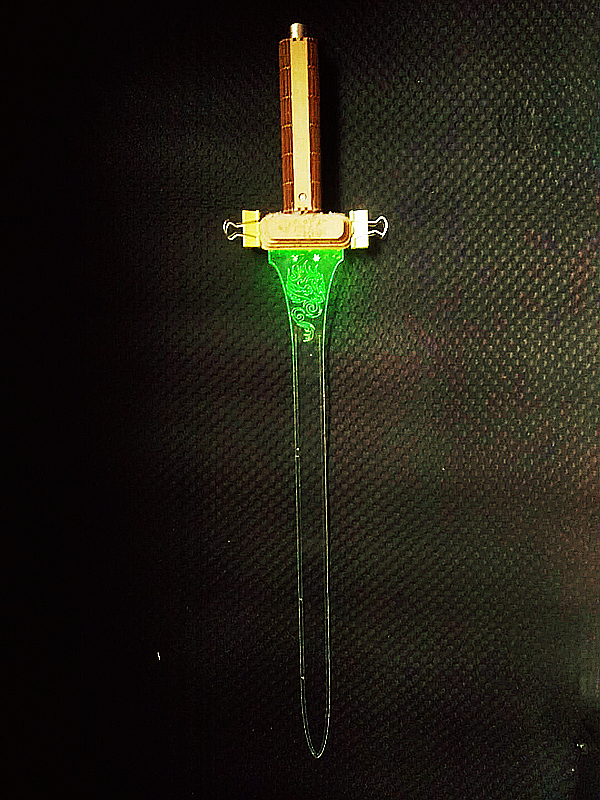

item=2,显示绿光
item=3,显示黄光
item=4,显示绿光
item=5,显示橙光
item=6,显示紫光

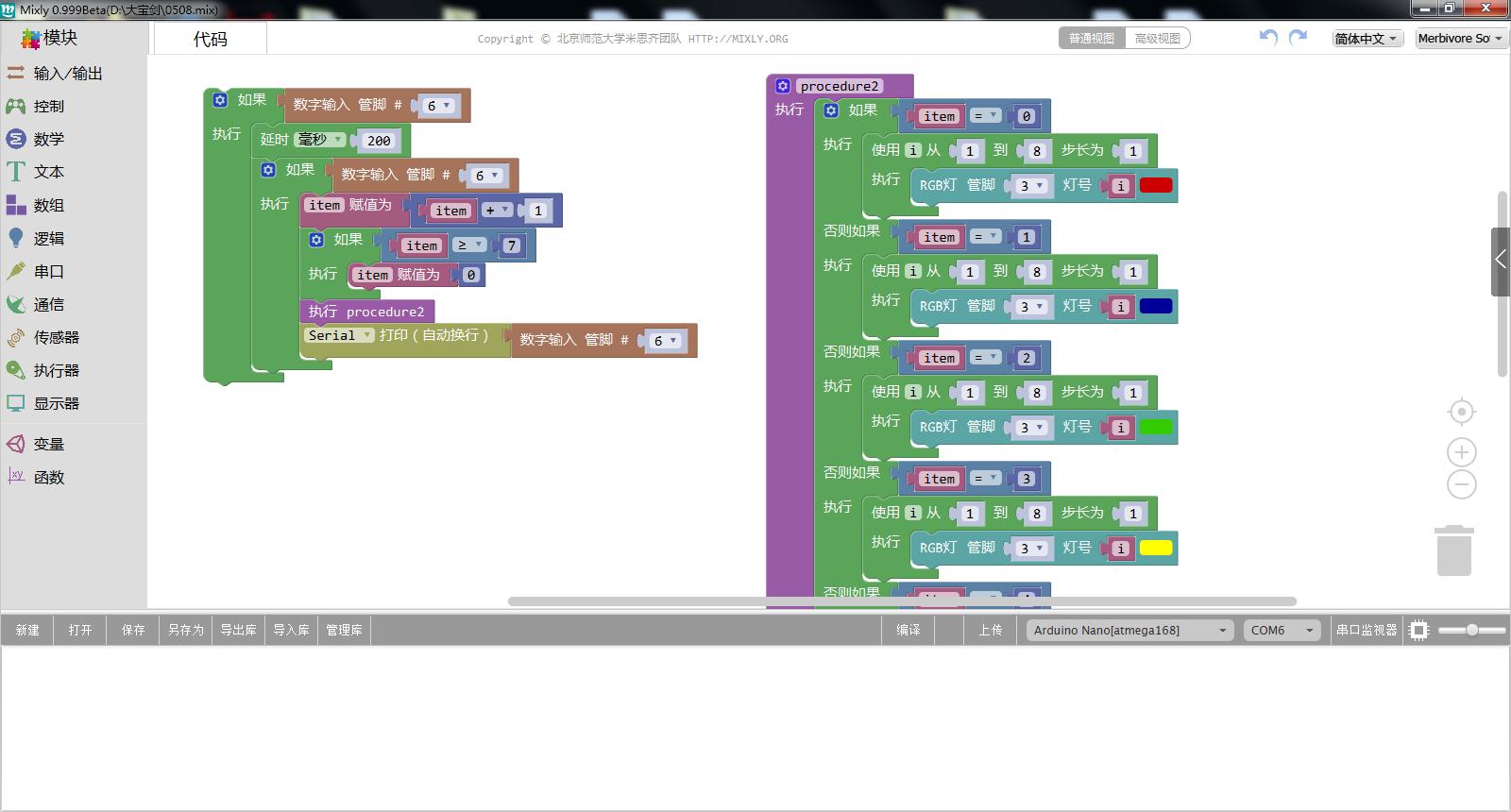

8.全部代码
