【看见未来】基于Mixly平台的屠龙刀

  一 、【项目介绍】：

     《星球大战》(Star Wars)是美国导演兼编剧乔治·卢卡斯所构思拍摄的一系列科幻电影，影片中绝地武士(Jedi)和黑暗武士所使用的超炫的激光宝剑也让我们羡慕不已，然而在大众创业，万众创新时代，人人都是创客； 我们可以自己动手制作一把心目中神兵利器——《基于Mixly平台的屠龙刀》。

二、【功能介绍】：

1、利用laserblokck激光套件搭建宝刀外壳；

 2、通过Mixly平台编写代码，利用Arduiono Nano168编程板控制灯带的颜色；

 3、当每按下宝刀的按钮，显示不同颜色的变幻灯光，彰显古时神兵利器。

三、【作品演示】：

四、【制作过程】：

（一）搭建环境

1、硬件：  Arduiono Nano

2、软件：Mixly0.999Beta_WIN

（二）制作的过程

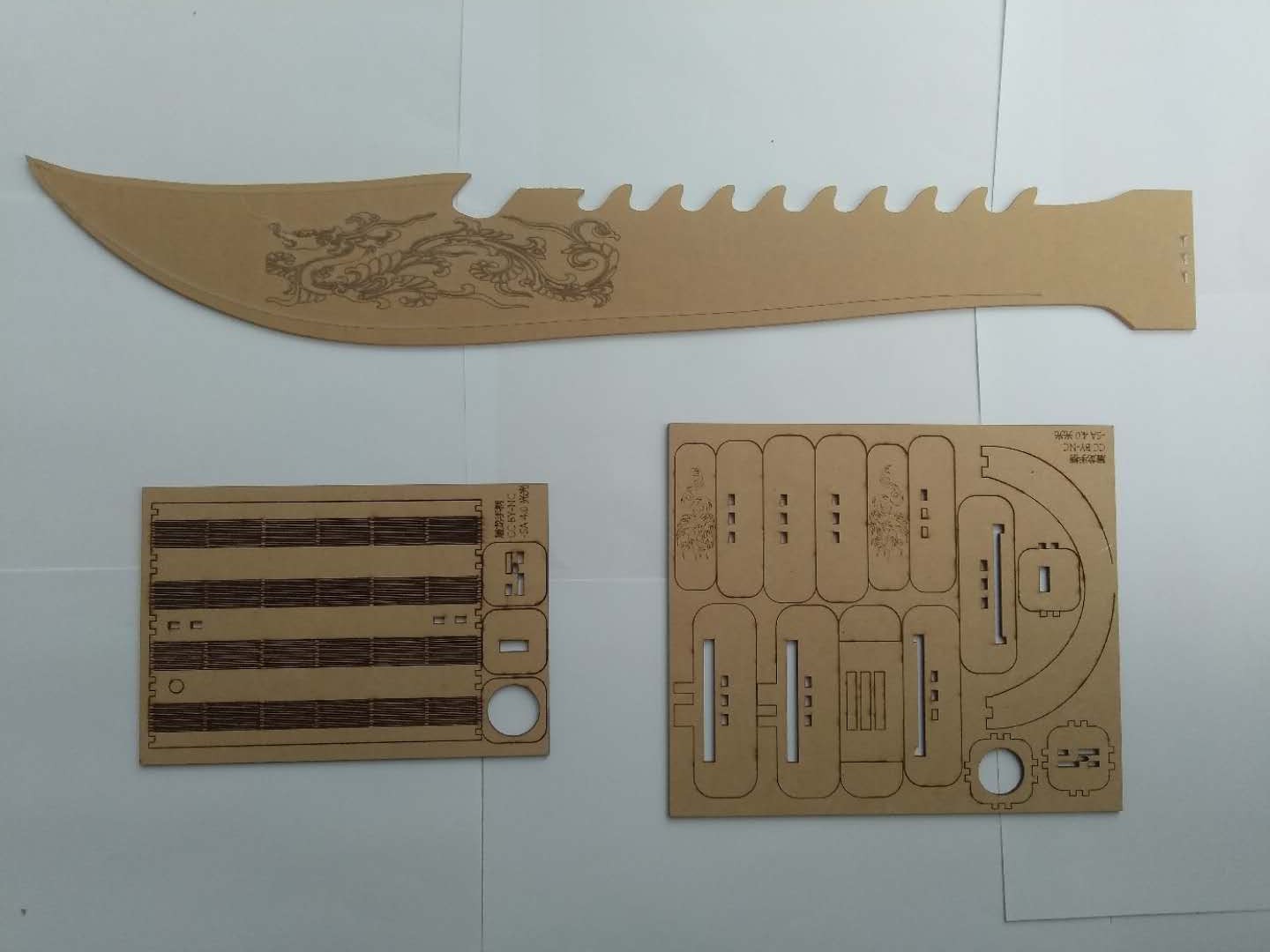

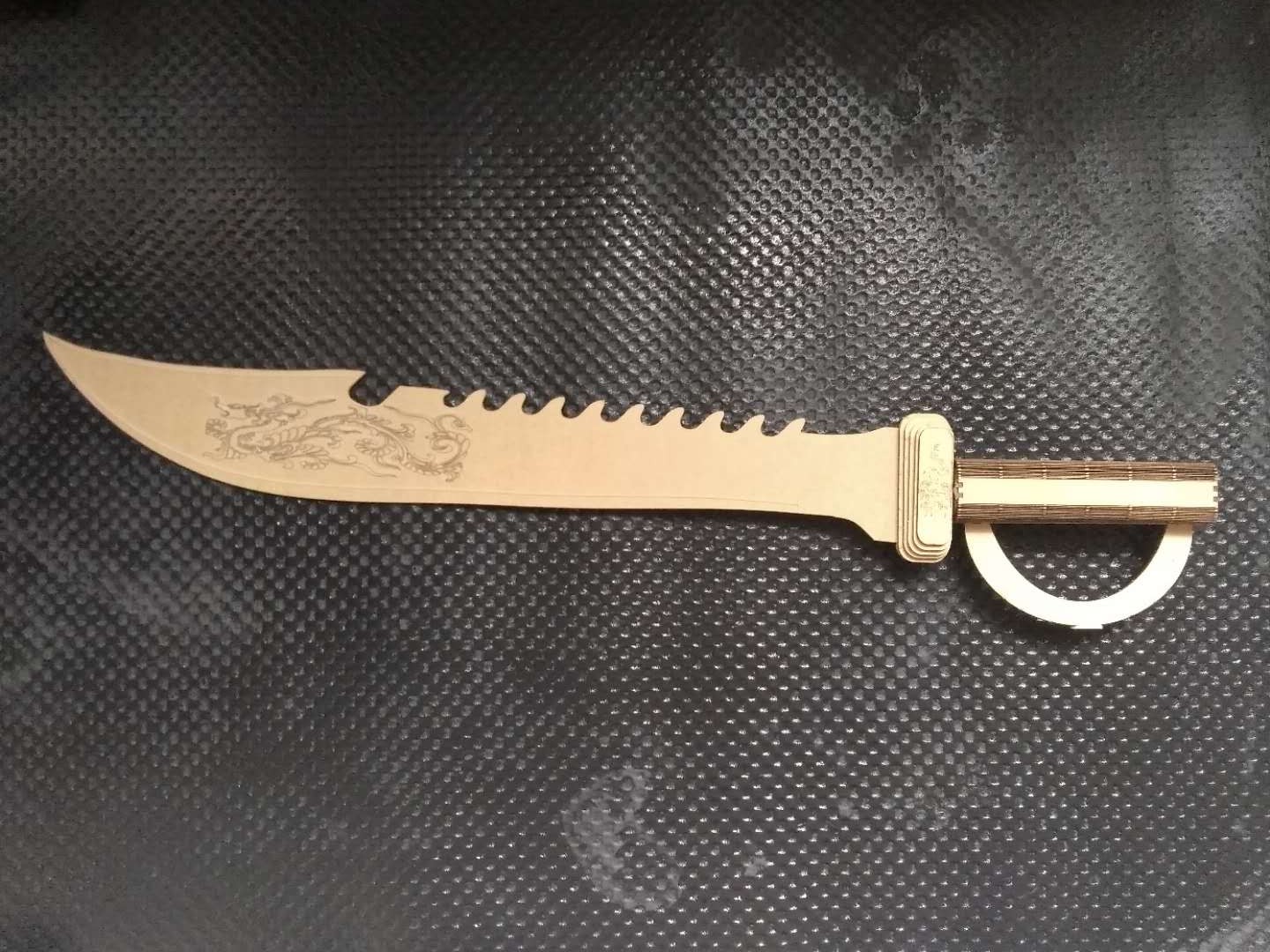

1.屠龙刀中laserblokck套件分刀把、挡手、刀刃三部分

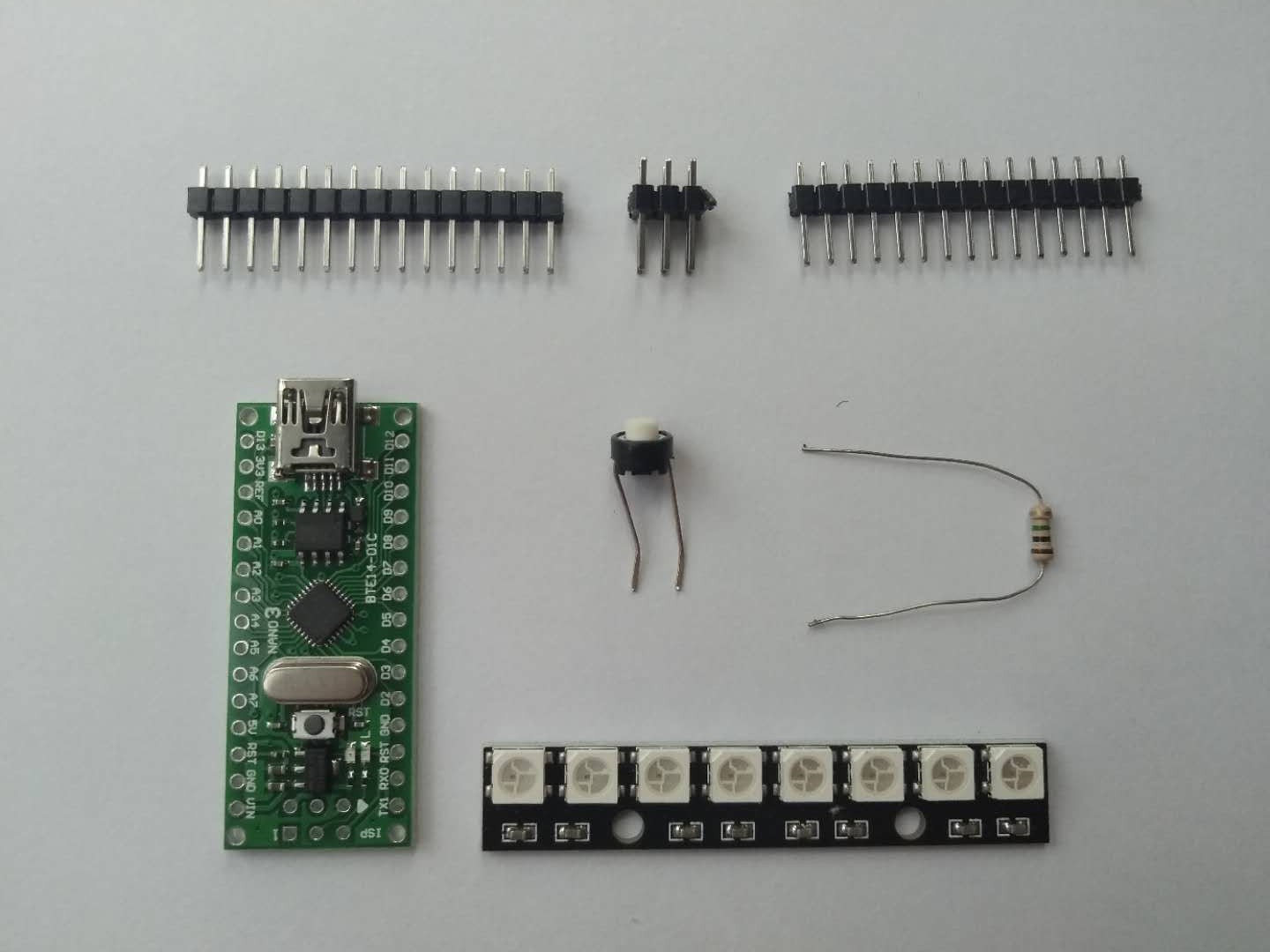

2.屠龙刀灯光控制器件：Arduiono NanoX1；按钮X1；灯带X1；色环电阻X1，

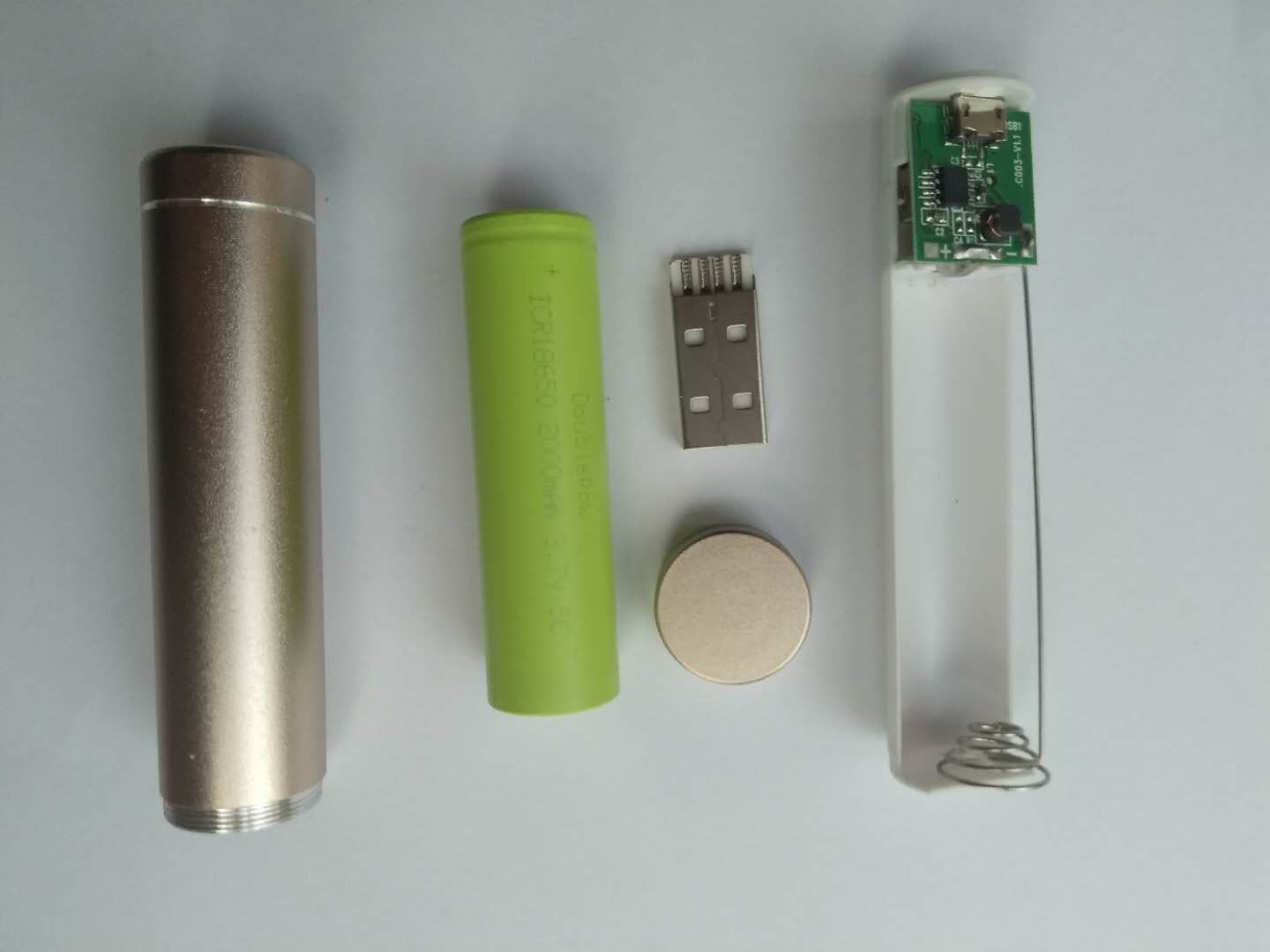

3.屠龙刀电源部分：18650锂电充电电池X1；电池盒X1

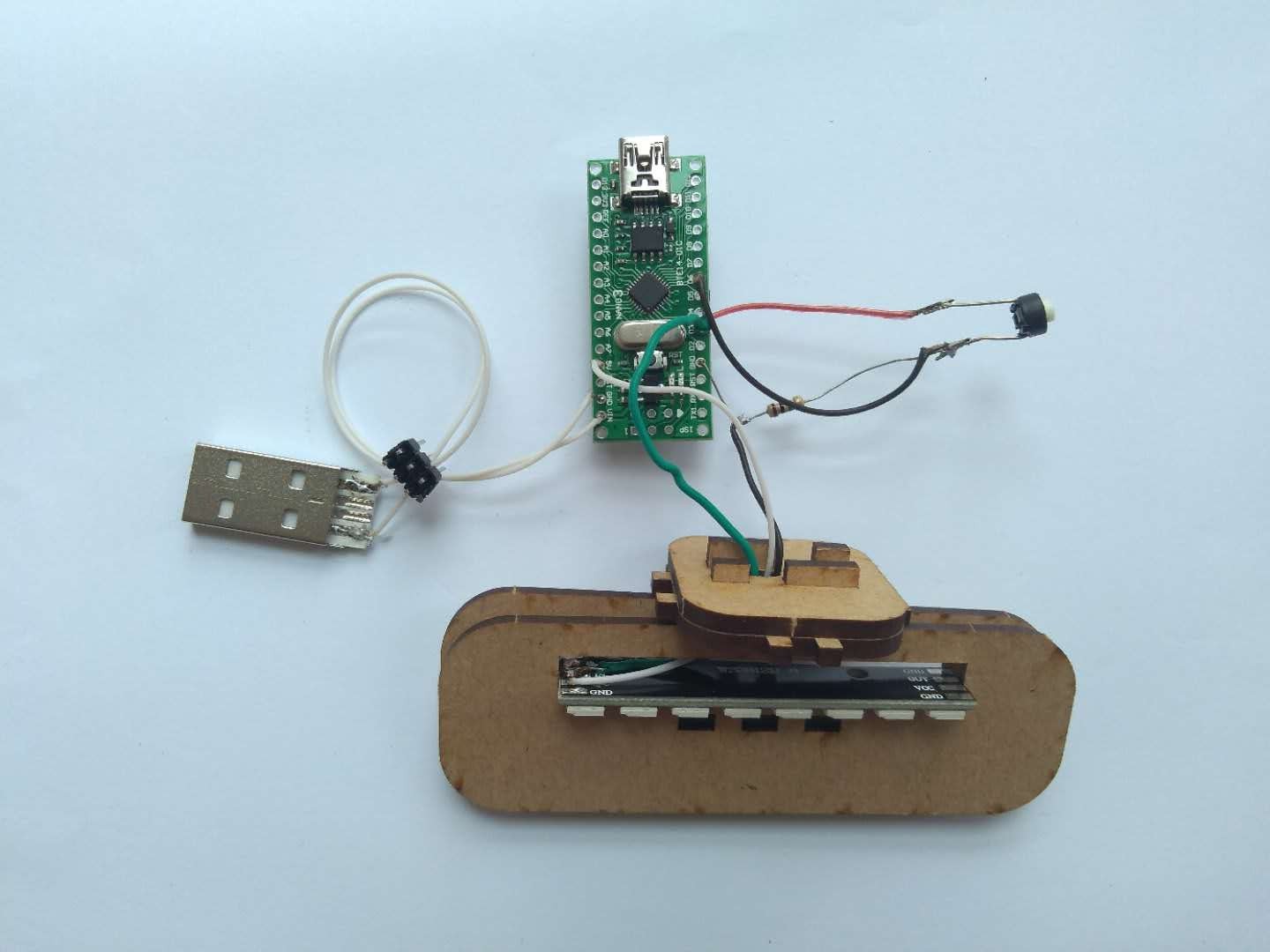

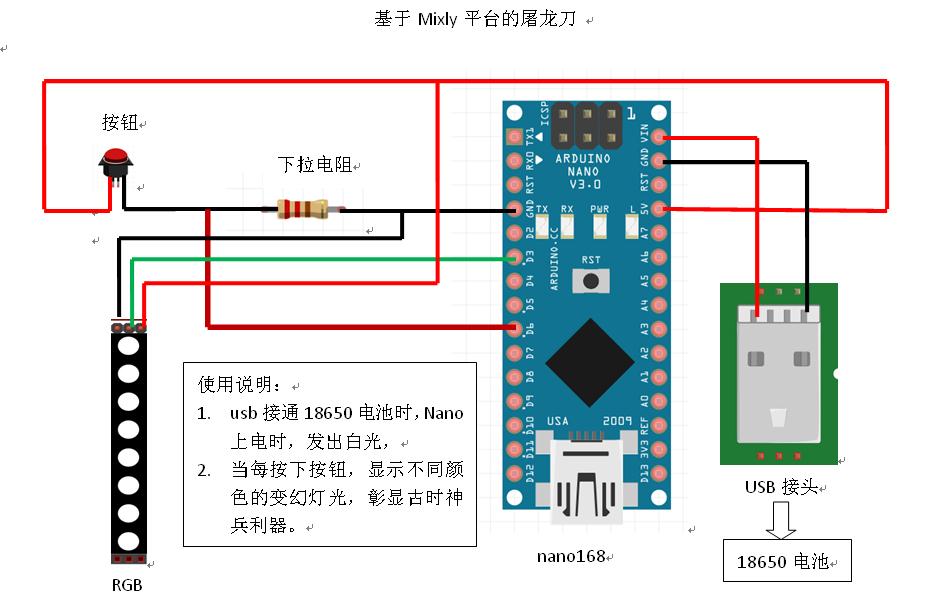

4.屠龙刀灯光部分：利用电烙铁将灯带接入Nano，灯带引出三个导线分别接Nano的5V电源线、控制线、地线；

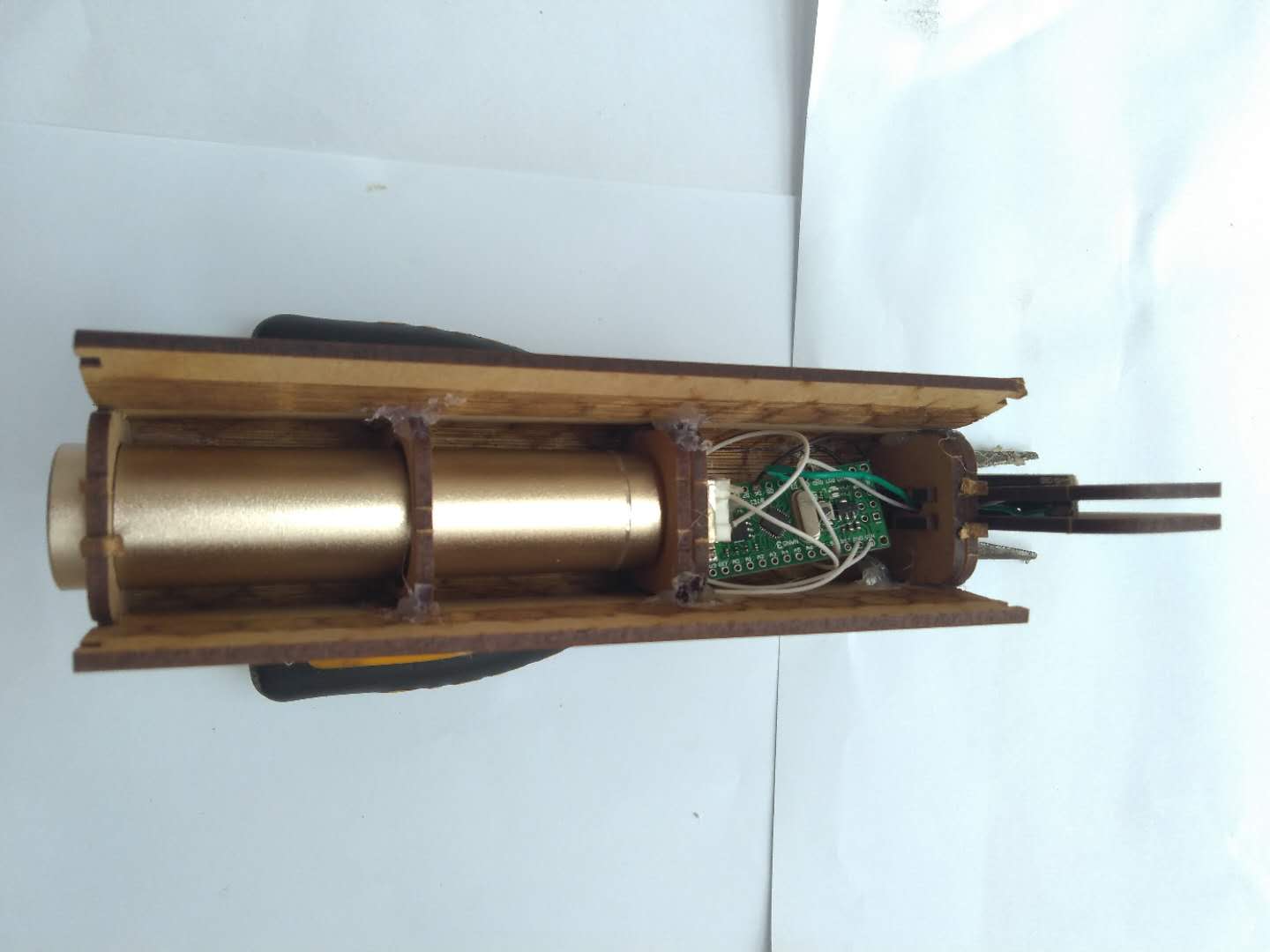

5.封装屠龙刀刀把，通过热熔枪将电路部分和激光切割板固定到刀把内部

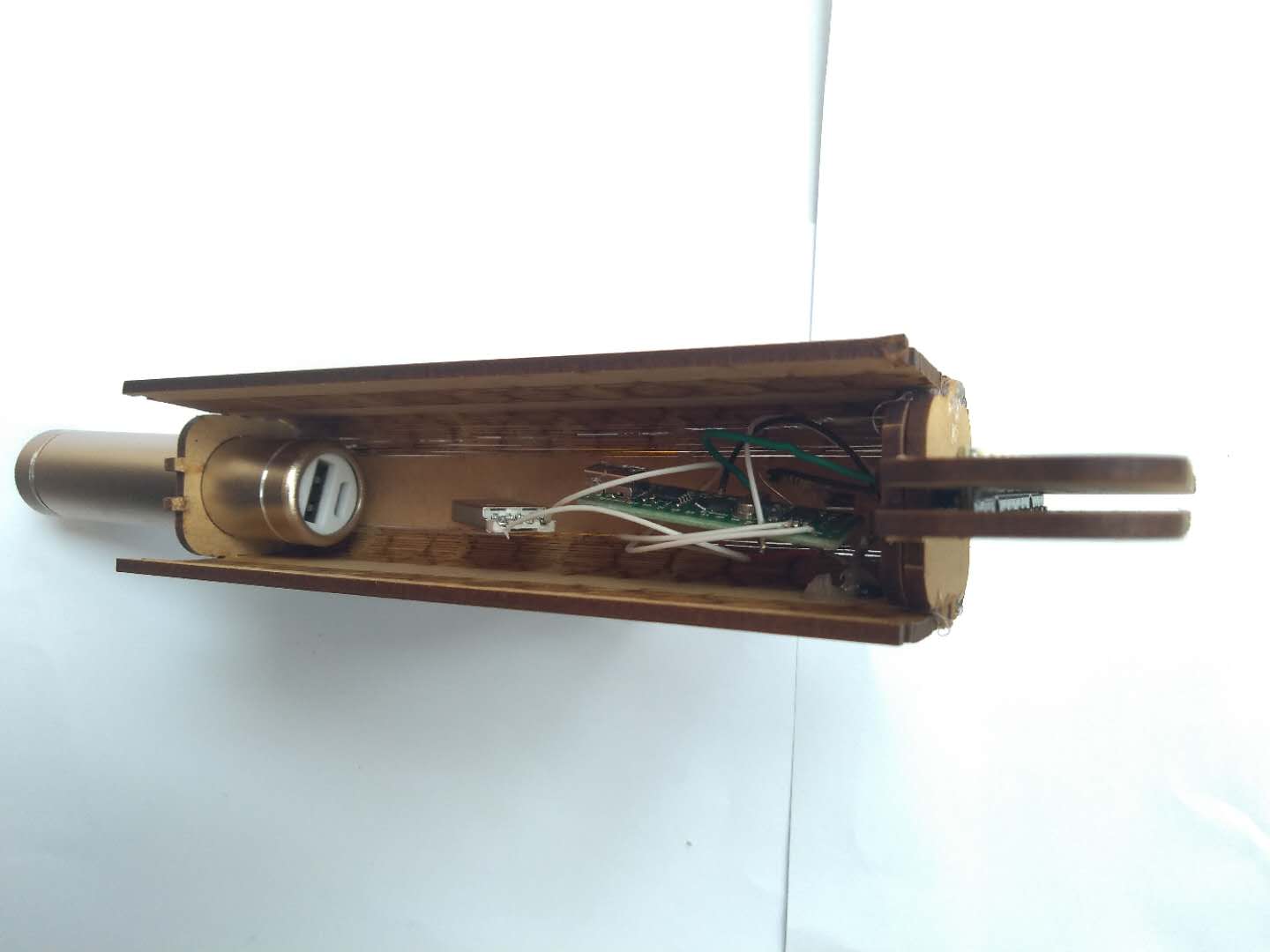

6.装有电池的USB电池盒放入刀体，用三个套环将其固定

（三）环境配置

1、通过串口数据线，将Nano和电脑连接，在设备管理器中出现：USB-SERIAL CH340(CM3);

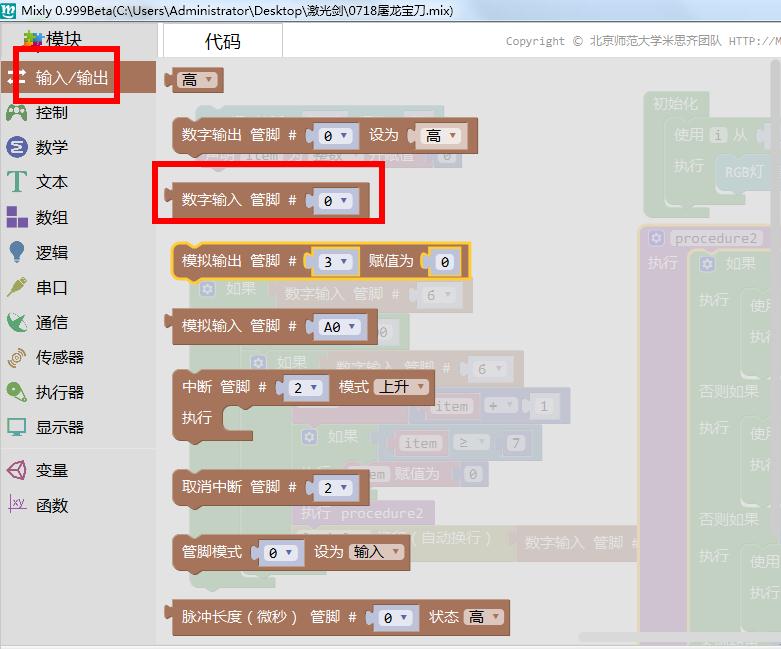

2、打开Mixly0.999,当点击右下角 硬件测试，显示上传成功，当按下按钮时，在硬件测试窗体中看到，D2显示绿色，说明一切正常。

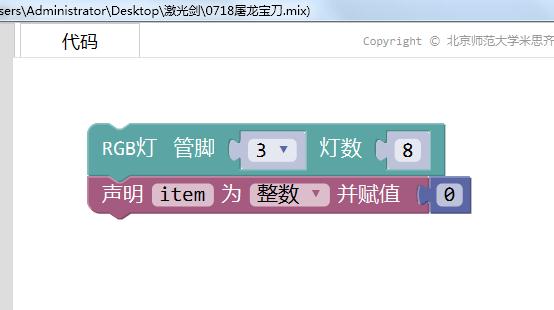

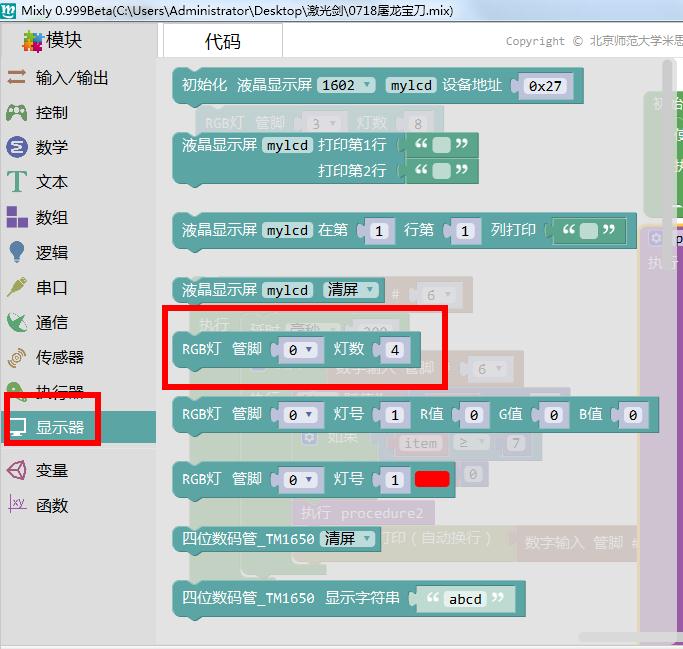

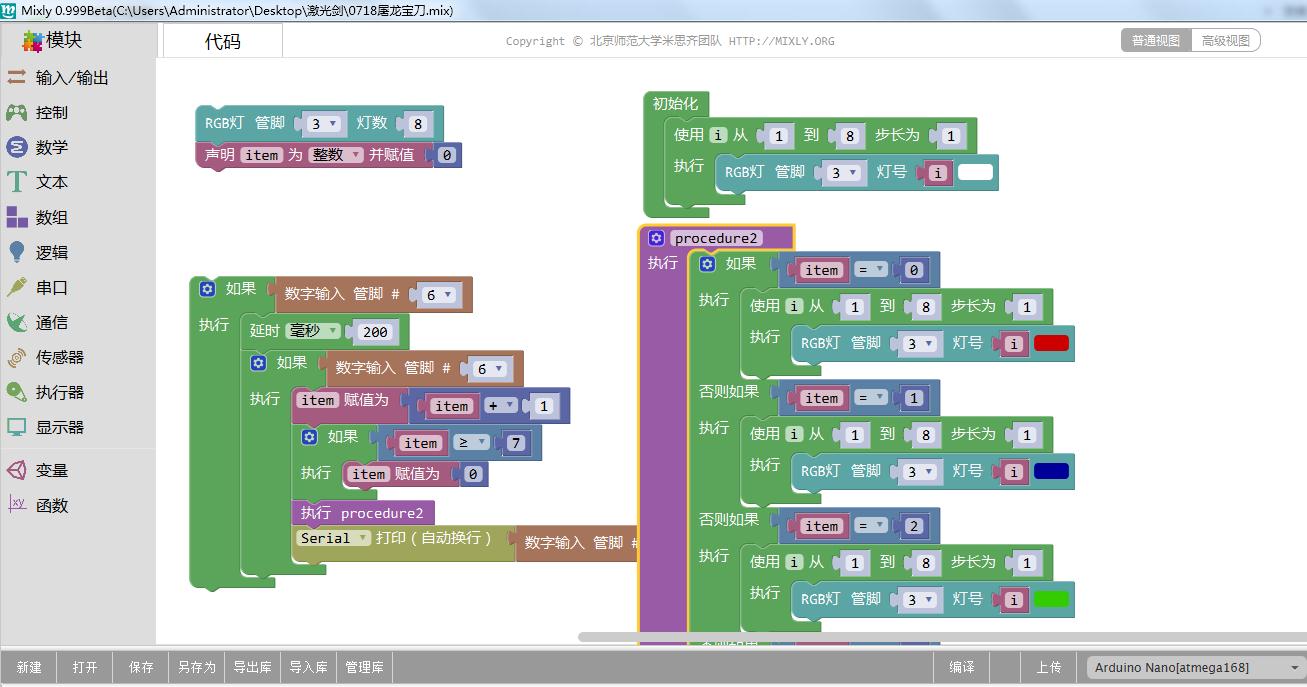

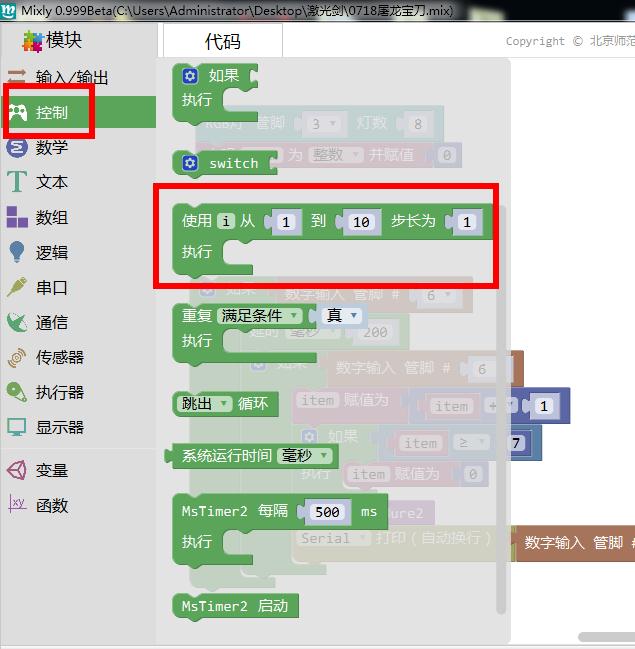

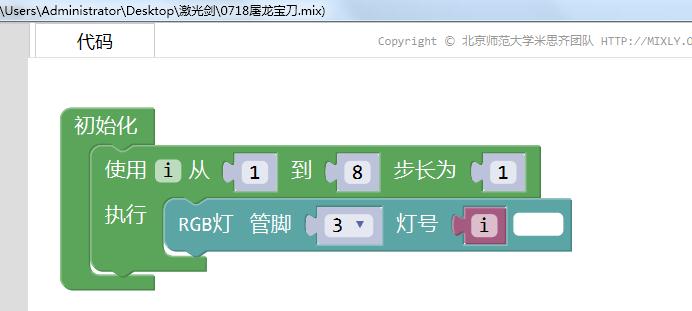

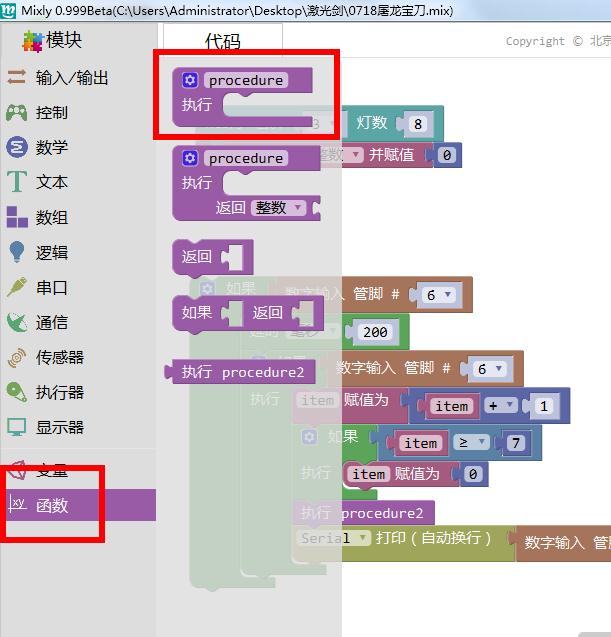

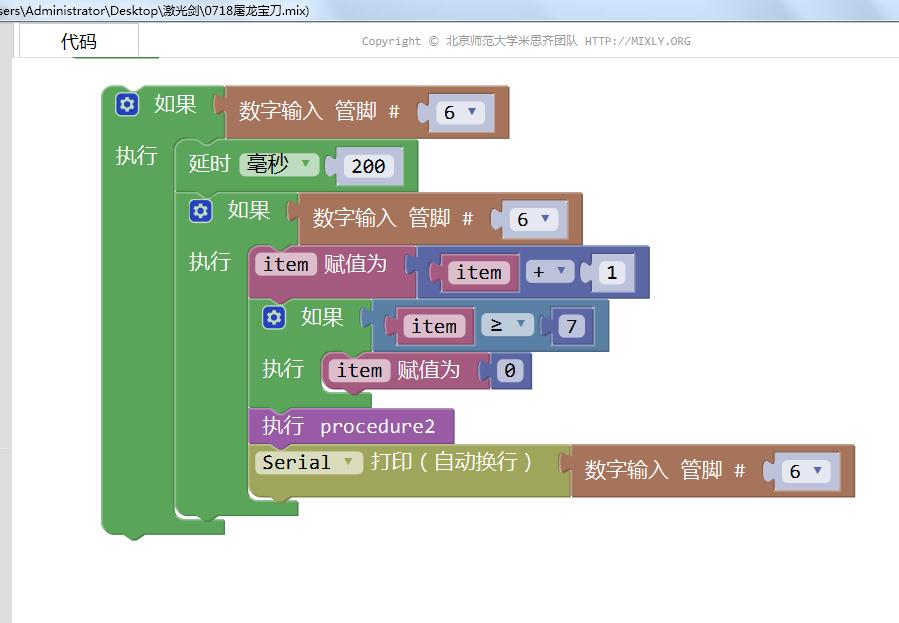

（四）、程序编写

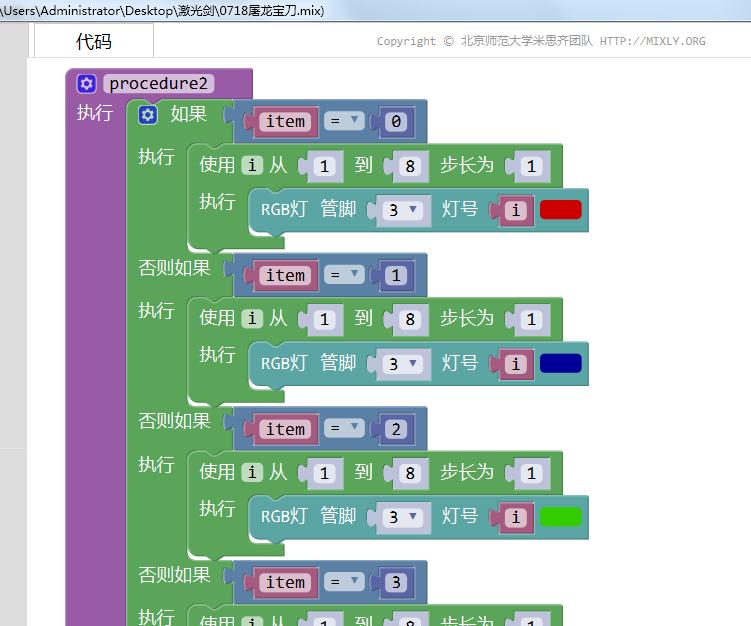

item=0,显示红光；

 item=1,显示蓝光；

 item=2,显示绿光；

  item=3,显示黄光 ；

item=4,显示绿光 ；

item=5,显示橙光；

  item=6,显示紫光

 五、【总结】：

1.在安装屠龙刀灯带到刀把中，预先将焊接在灯带的引线从刀把切割孔中穿出，将来连接刀身中Nano连接；

2.在安装屠龙刀刀刃到刀把中，热熔枪将刀刃和四片刀把粘在一起，防止出现晃动；

3.在安装屠龙刀挡手到刀身时，注意挡手和刀刃的方向，防止安装方向；

4.用电烙铁焊接Nano电路板时，松香和焊锡丝配合，防止电路板烧坏，原来连接屠龙刀的按键接Nano的D2上，由于焊接时间过长，D2接口起皮，所有更换D6.

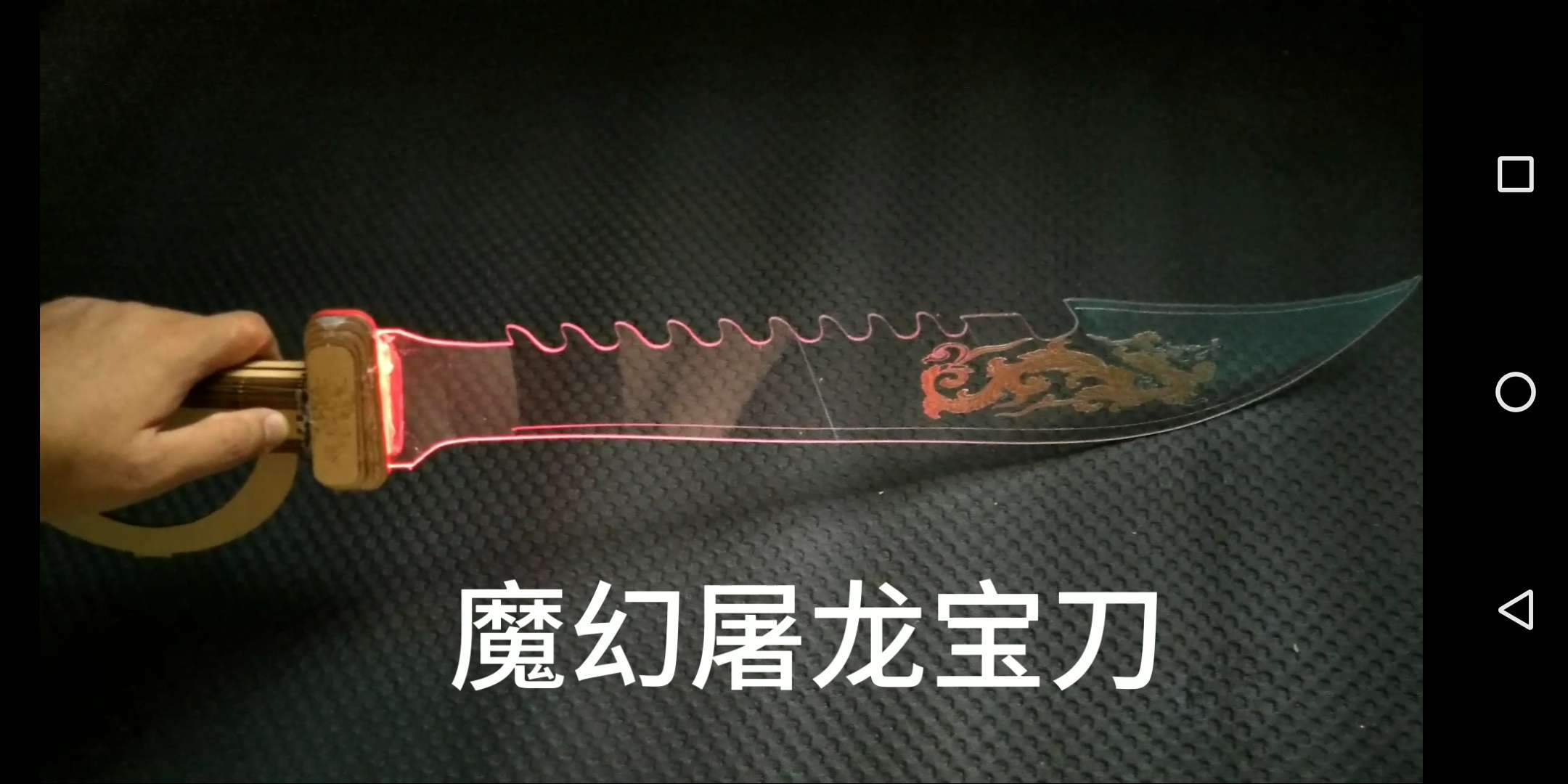

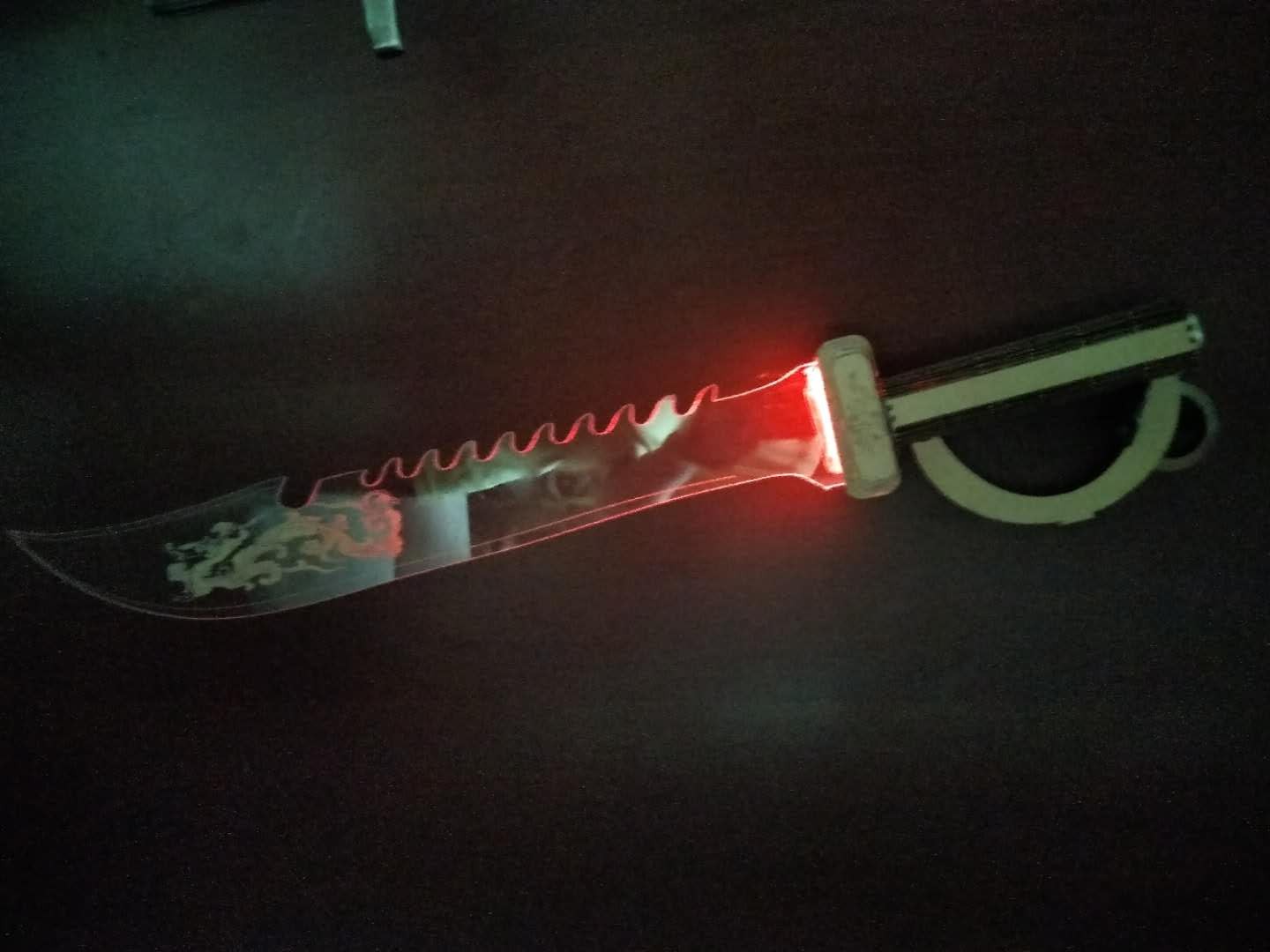

5.当在夜间使用屠龙刀，通过按键让屠龙刀变幻不同颜色的灯光，效果很好，孩子很喜欢！
