#新品试用#+自动浇花系统+#Gravity: 简易继电器模块#

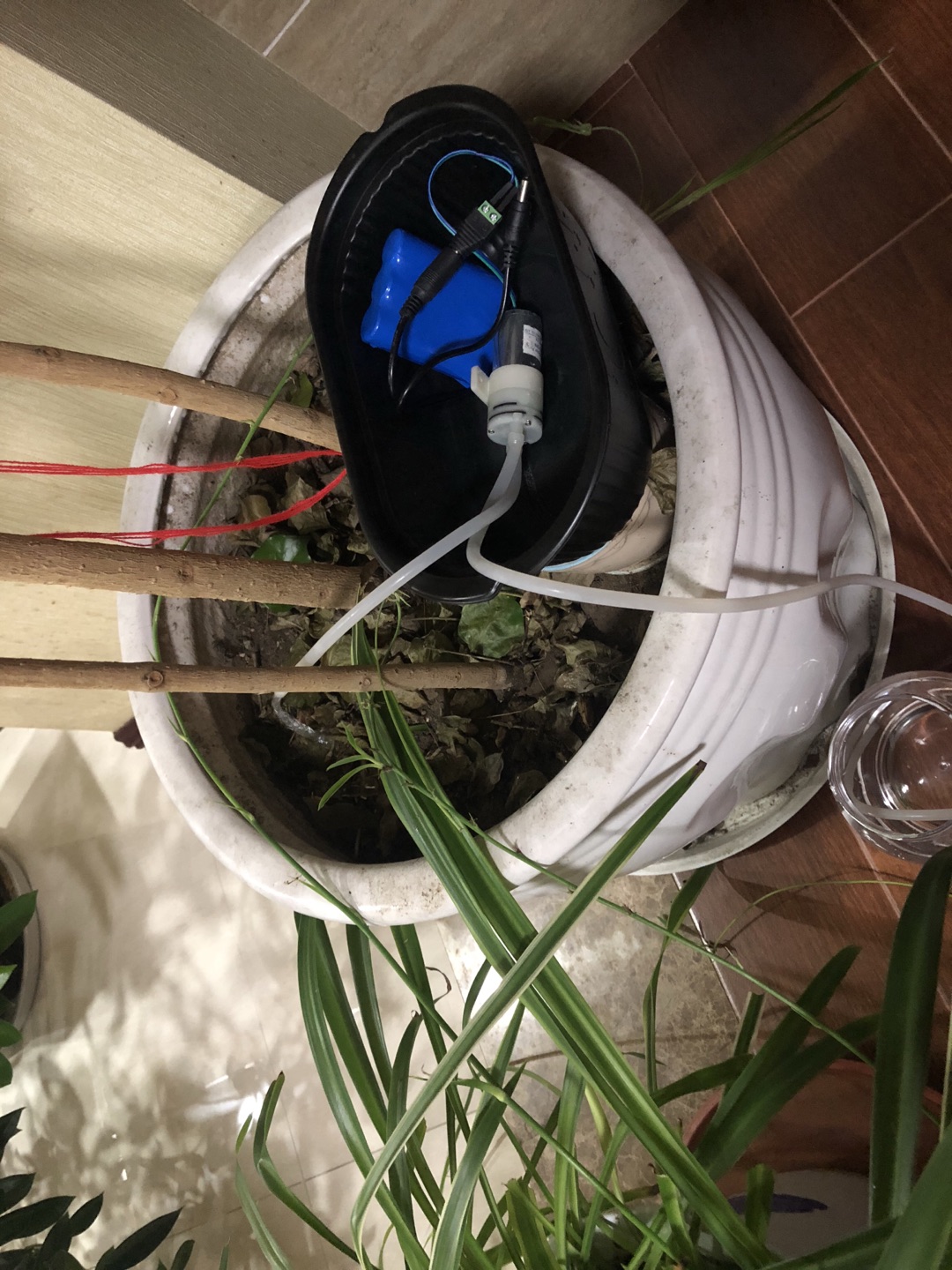

今天测试Gravity: 简易继电器模块，完成自动浇花系统。

上图

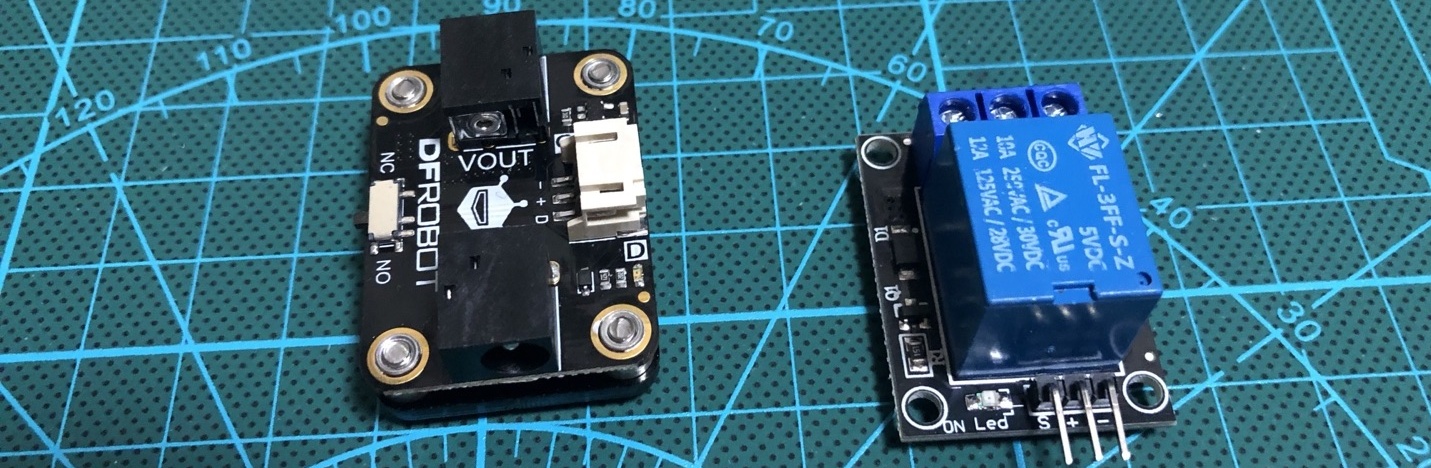

右边是传统的继电器模块，接线复杂，对于新手创客或者学生并不友好。

左边的是DFrobot开发的简易开关模块，将接传统继电器的接线方式简化，输入端搭配转接头，可以兼容大多数的电源，电池盒、DC电源、充电宝等。再简化接线方式的同时，保留了继电器NC、NO的功能，只用简单的调节拨动开关，来切换常开和常闭模式。

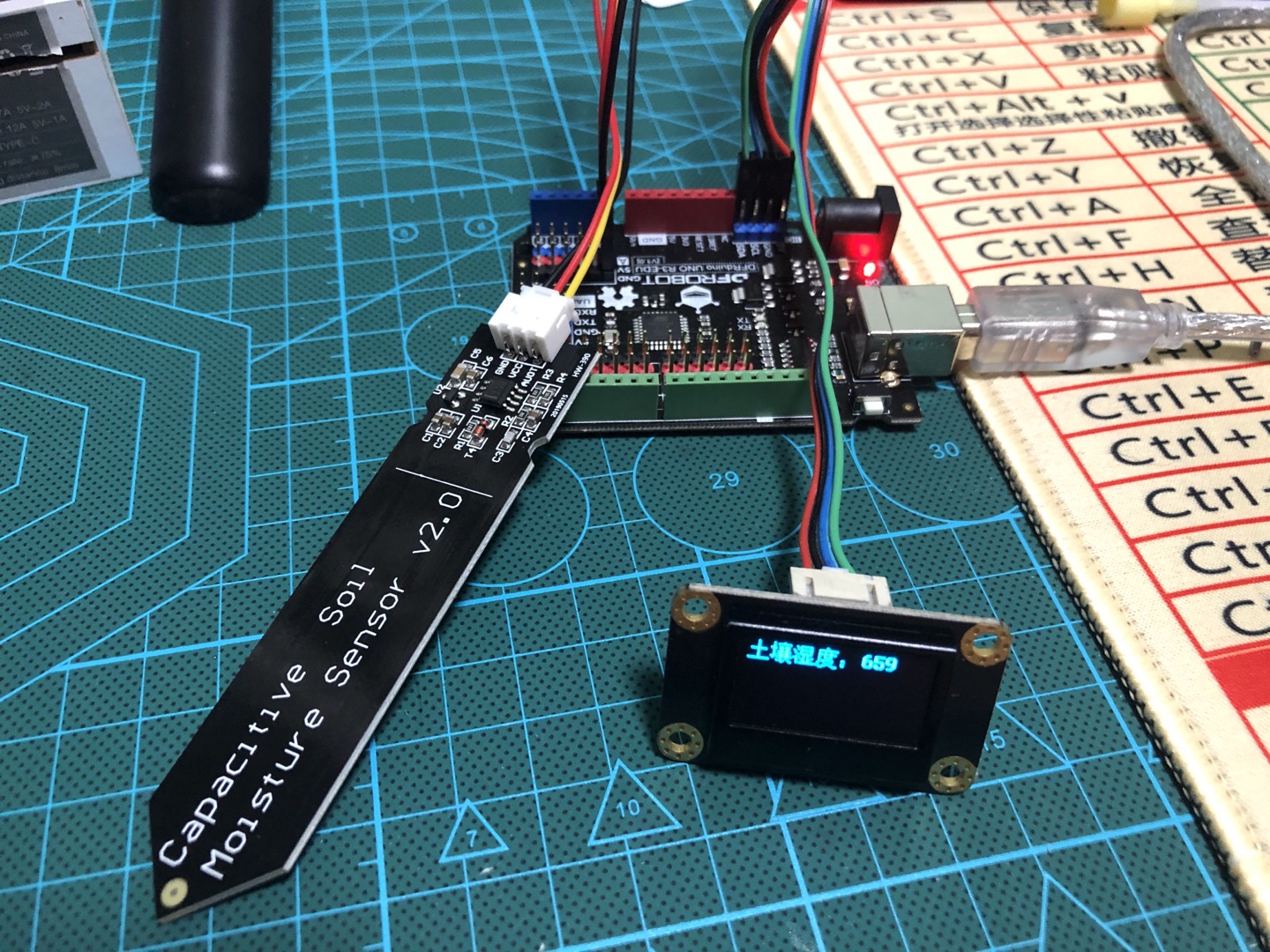

UNO主控板上A0引脚接土壤湿度传感器，在程序中测试它的值。

直接用12V的锂电池测试抽水马达，马达工作正常。

DFRobot最新推出的简易继电器模块，采用标准Gravity传感器接口，支持3.3V-5.5V的宽电压输入，使其很容易同Arduino、掌控板等主控板相连接。满足您在机器人控制、灯光控制、智能家居、安防等控制类应用的需求。

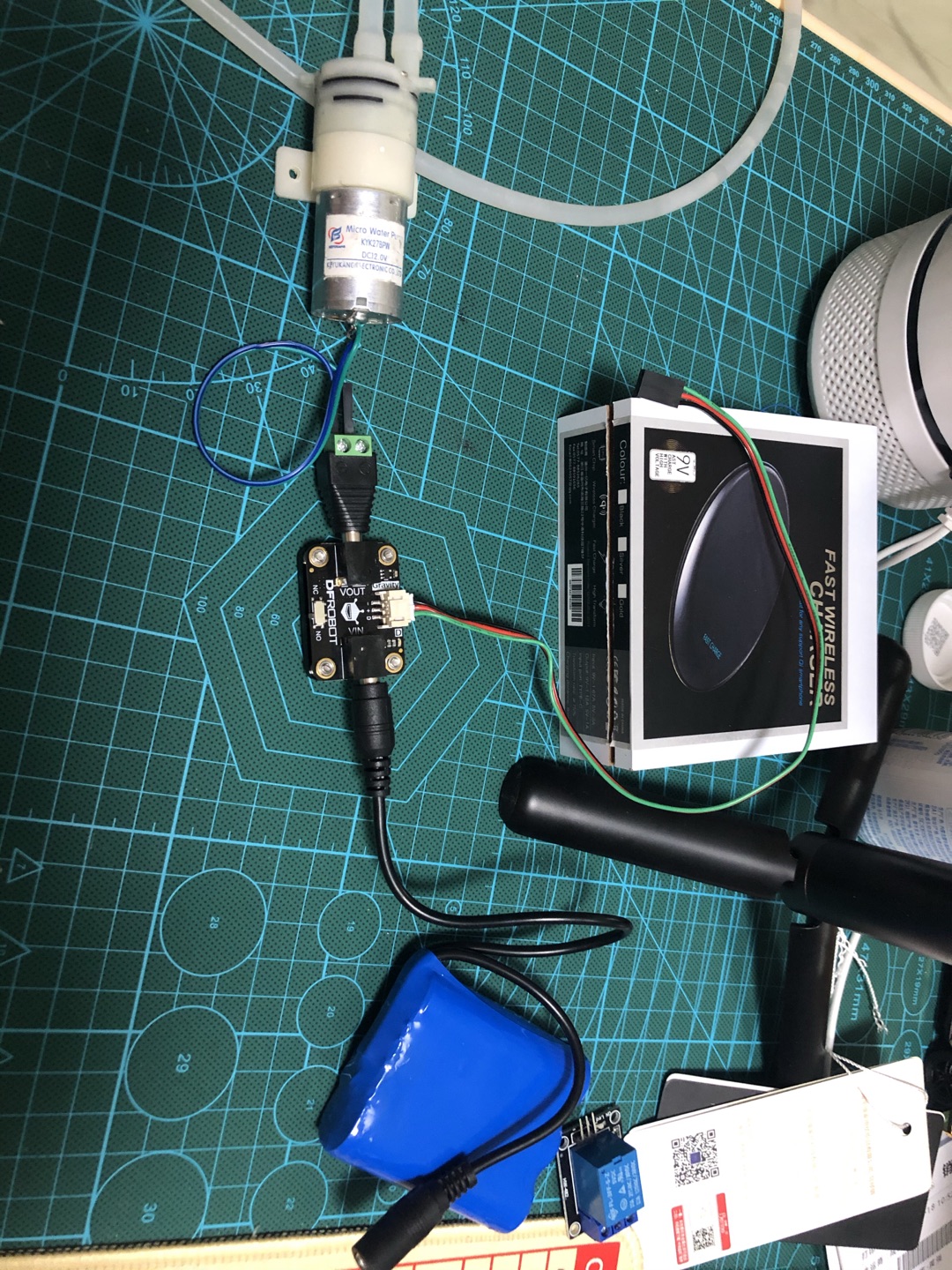

把12V锂电池接在简易继电器模块VIN口上，在VOUT接口上连接抽水马达。

简易继电器模块的控制线接在UNO的8号引脚

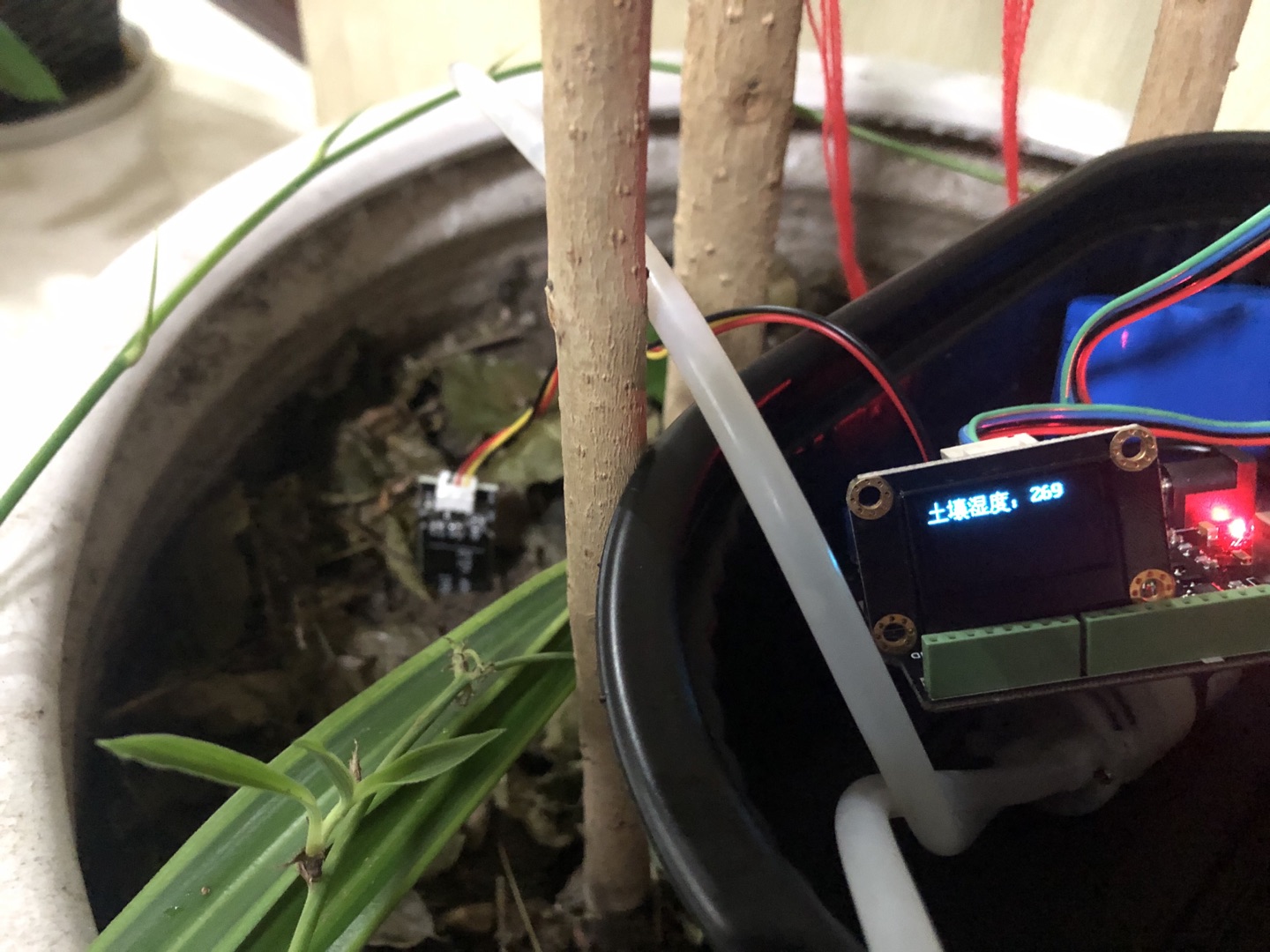

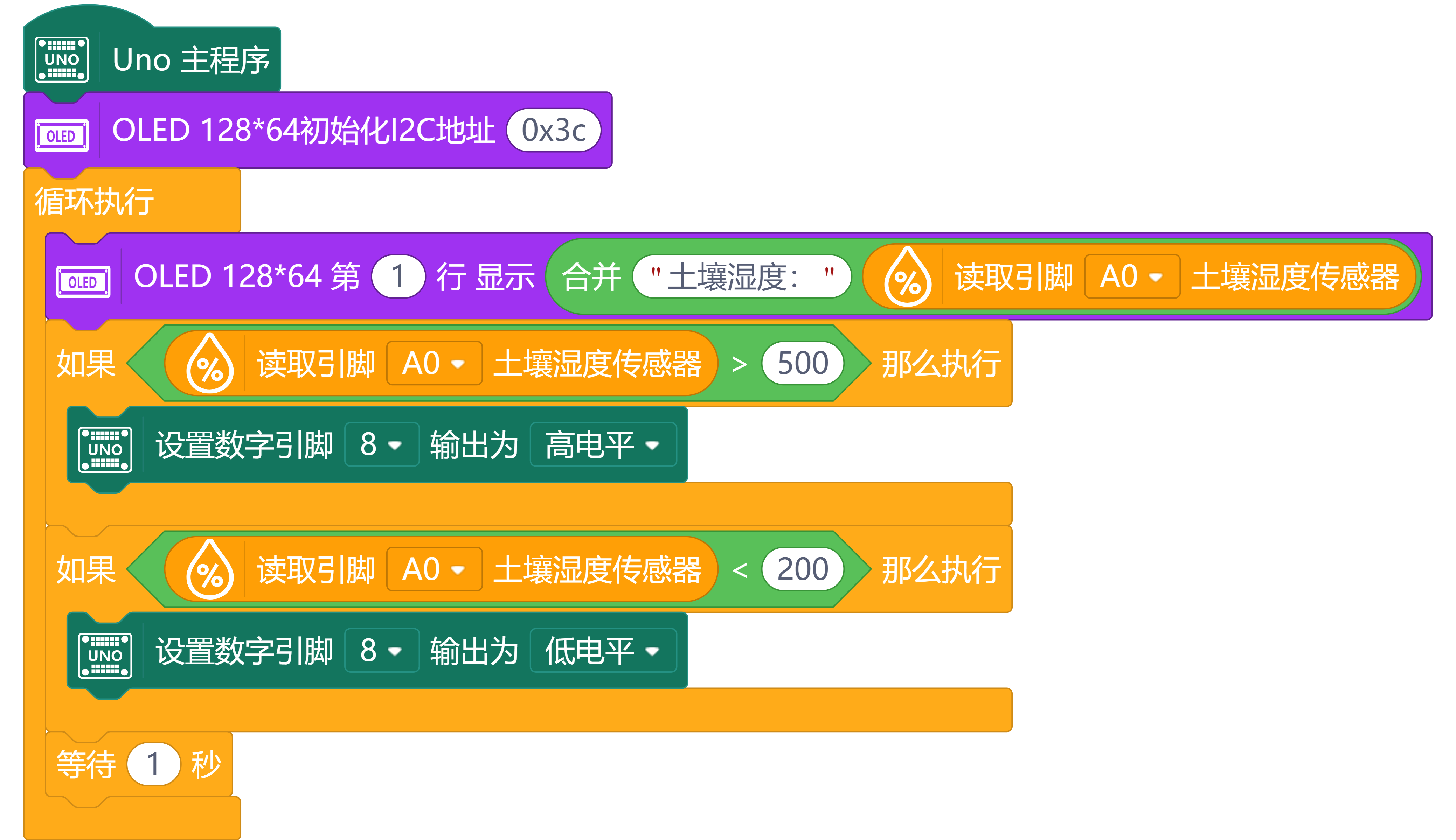

土壤湿度大于500时候，启动抽水马达，开始自动浇水。

土壤湿度小于200时候，停止马达抽水。

测试正常！！使用很简单，只要在程序中设置引脚高电平或低电平就可以了。
