【简易继电器试用】红外加湿器
2020-09-241186
AI 快速预览详细
本项目介绍了如何使用简易继电器模块将普通加湿器改装成红外遥控加湿器。所需材料包括简易继电器、掌控板、红外接收器等。通过硬件连接和程序设计，实现了通过红外信号控制加湿器的开关。适合家庭DIY和教育场景，特别是家长与孩子共同完成。
空山新雨后，天气晚来秋。 明月松间照，清泉石上流。
一、项目介绍：

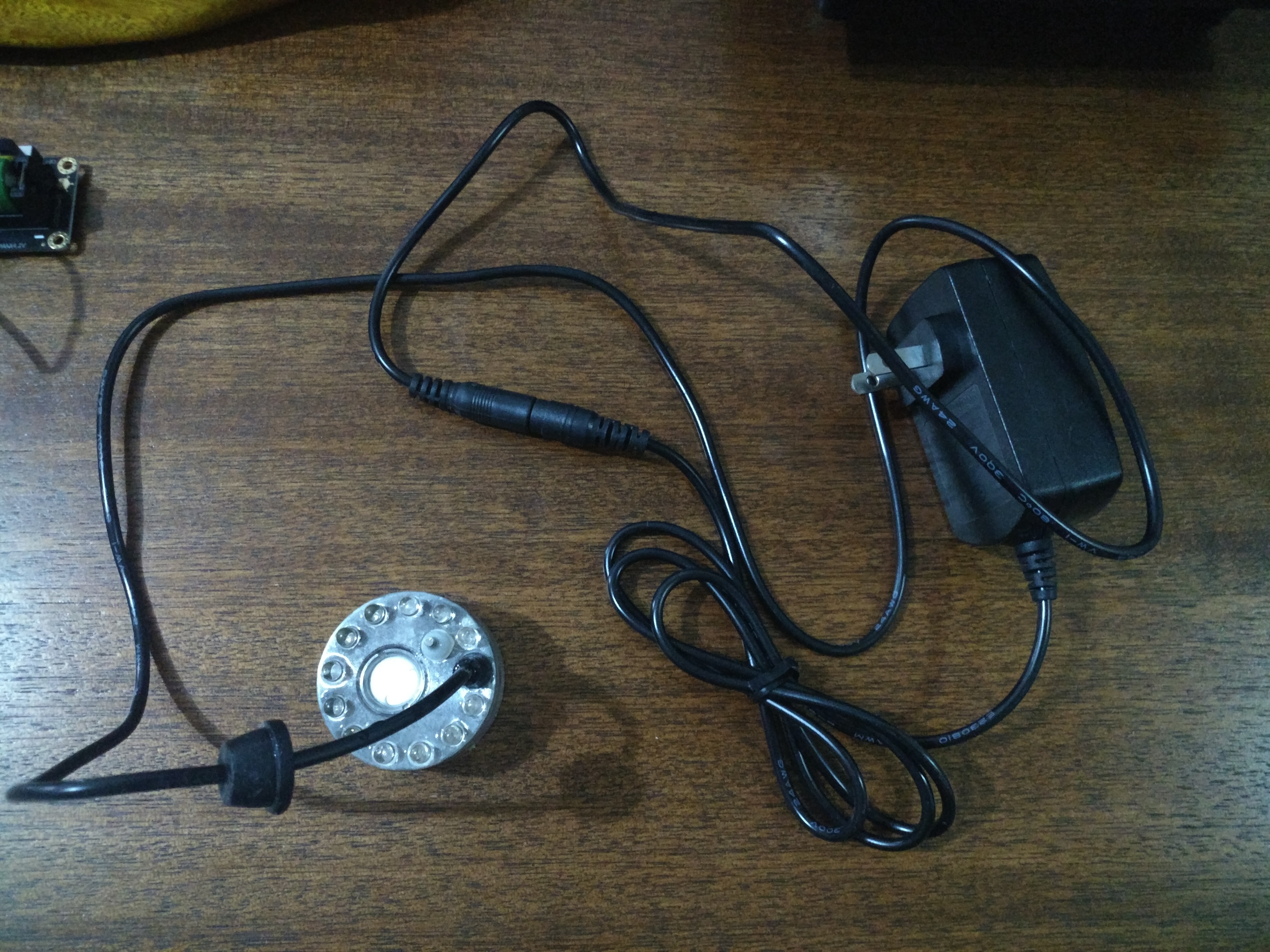

近日新置办了几件设备，其中的灯光加湿器，没有开关，只能通过插排来控制，十分不方便。
适逢教师节的专属福利简易继电器模块到手，与原有老款继电器小作比较；果断采用新款设备，巧做改装秒变红外遥控加湿器。

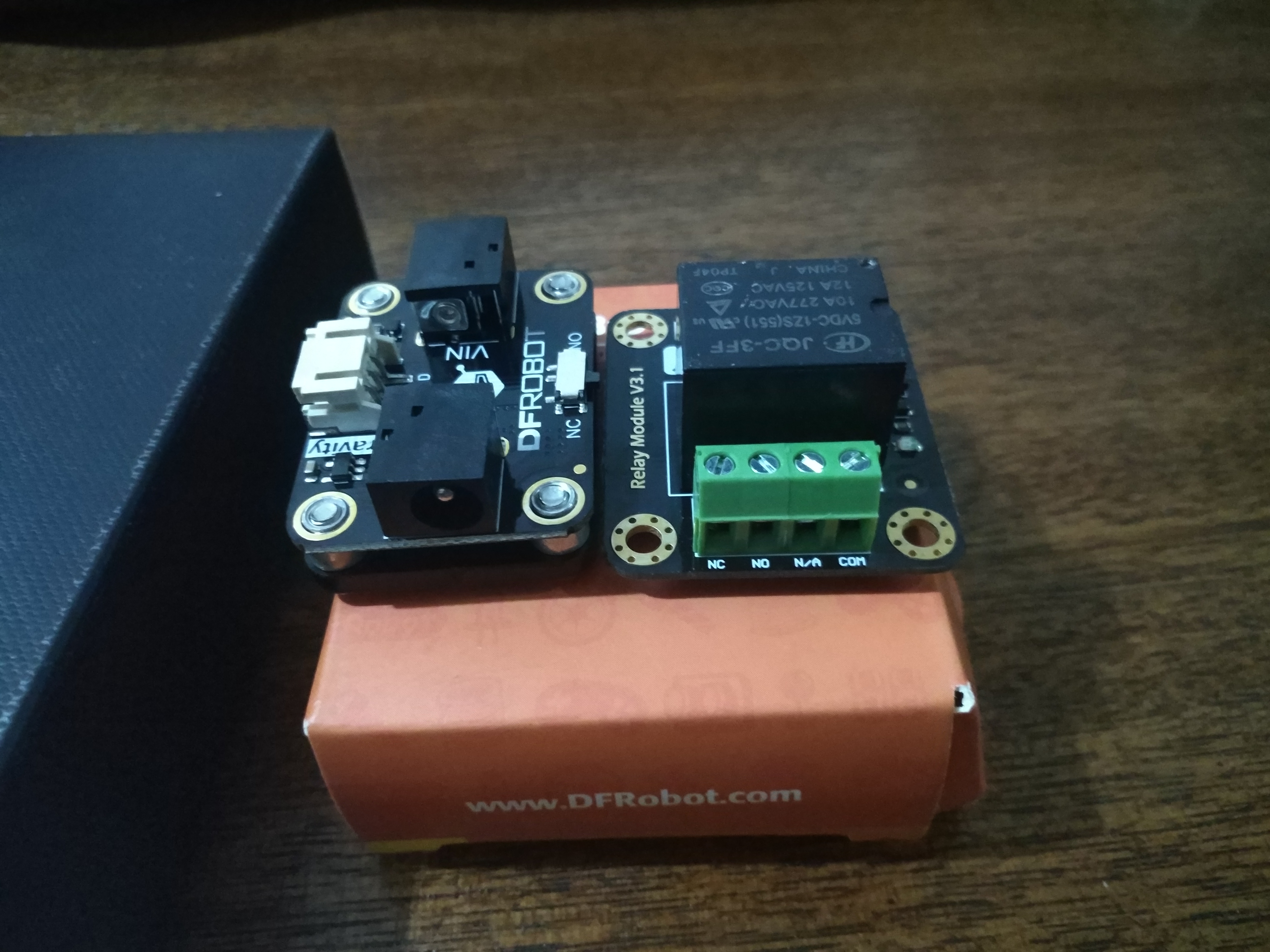

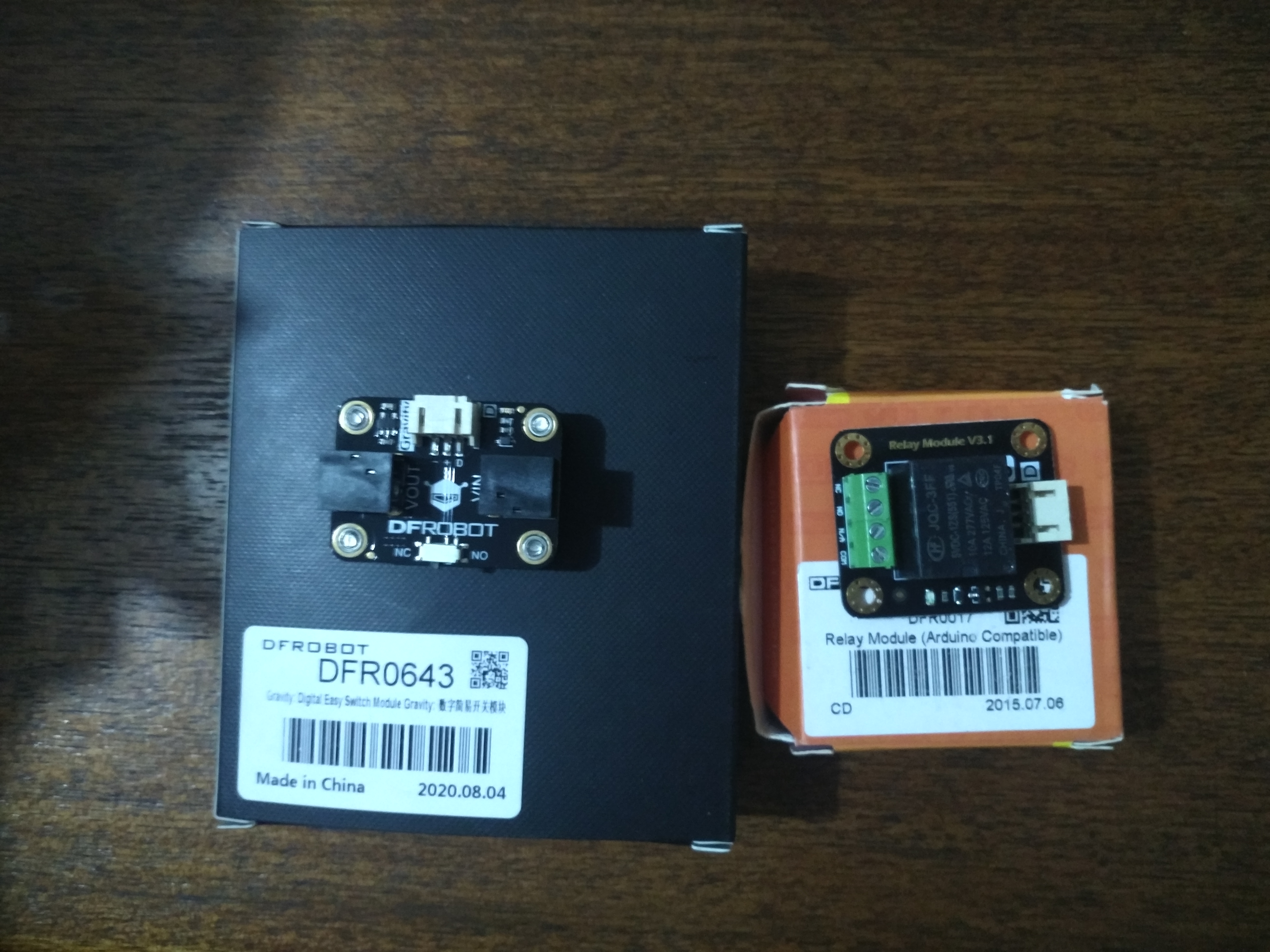

如下图：左侧黑色为简易版继电器，红色为老版简易器。简易版亮点在于电源口为一进一出，连接更加方便，老款4个接线头对新手是极大地挑战。
二、设备参数及选择
简易继电器部分参数：
VIN端电压：5V-30V
VIN端电流：0A-2.5A
-3.3~5.0V工作电压，宽电压输入，同时兼容3.3V掌控板和5V主控板。

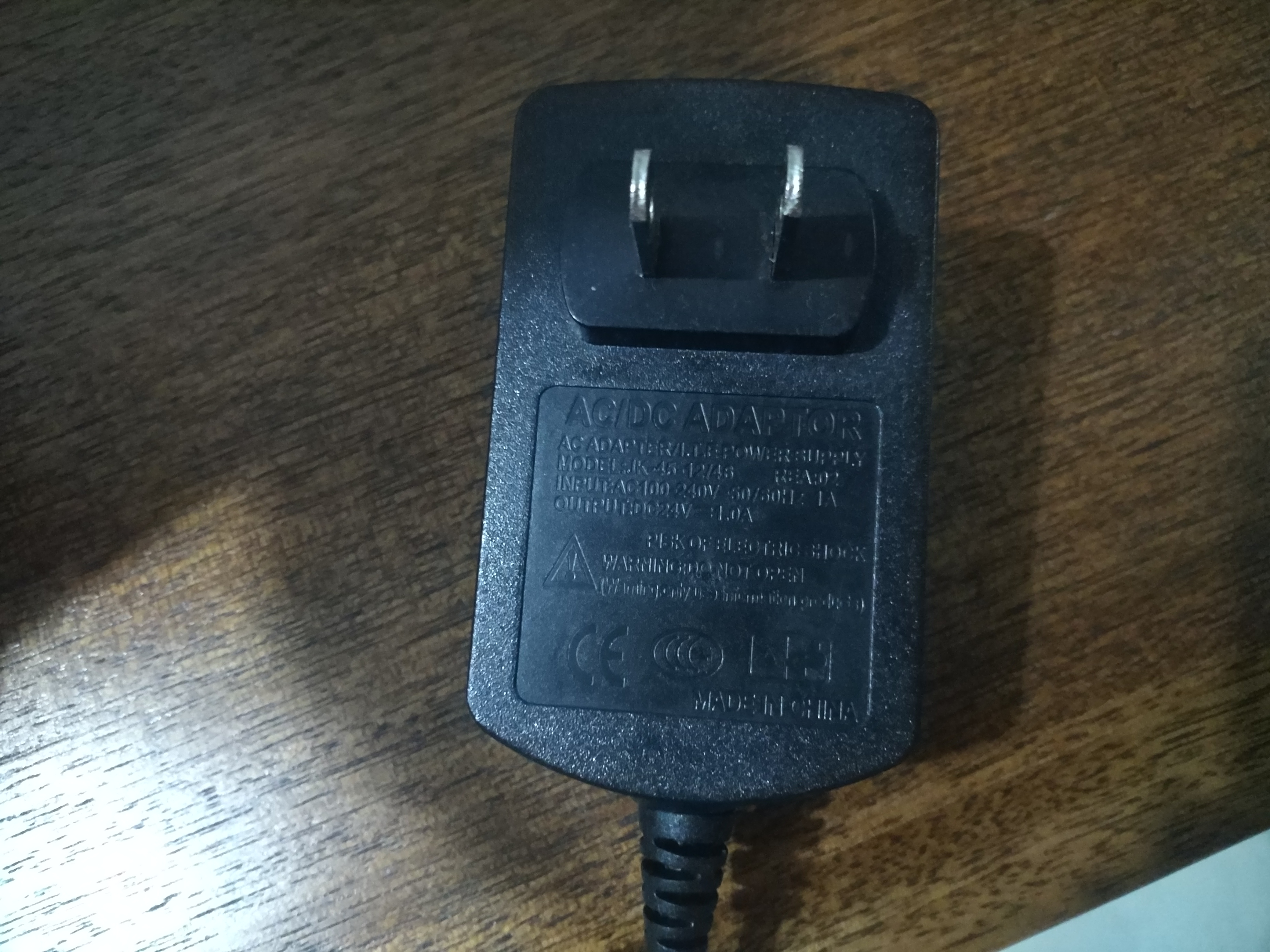

加湿器电源参数
input :100-240V 1.0A
output:24V 1.0A

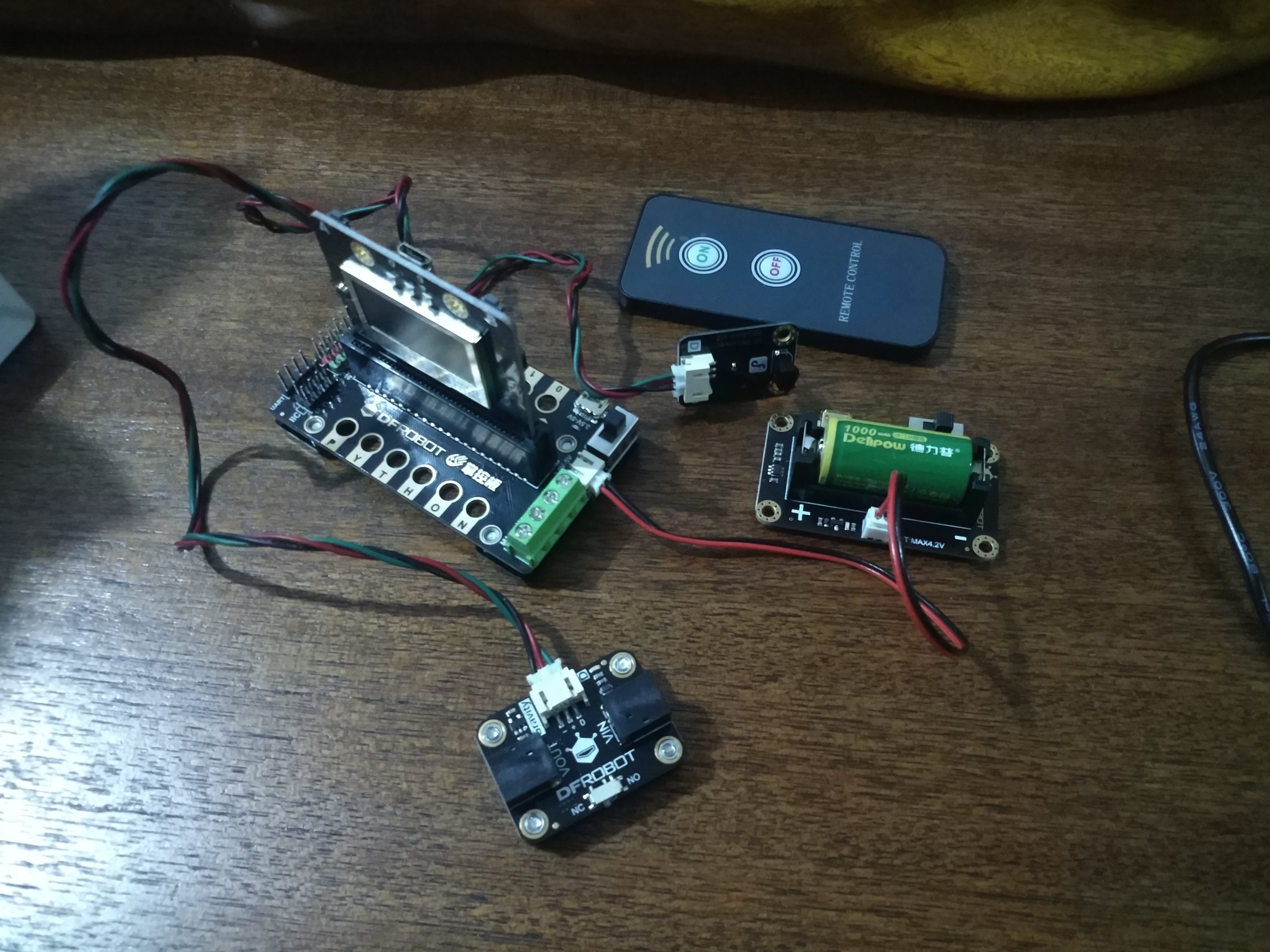

硬件全家福

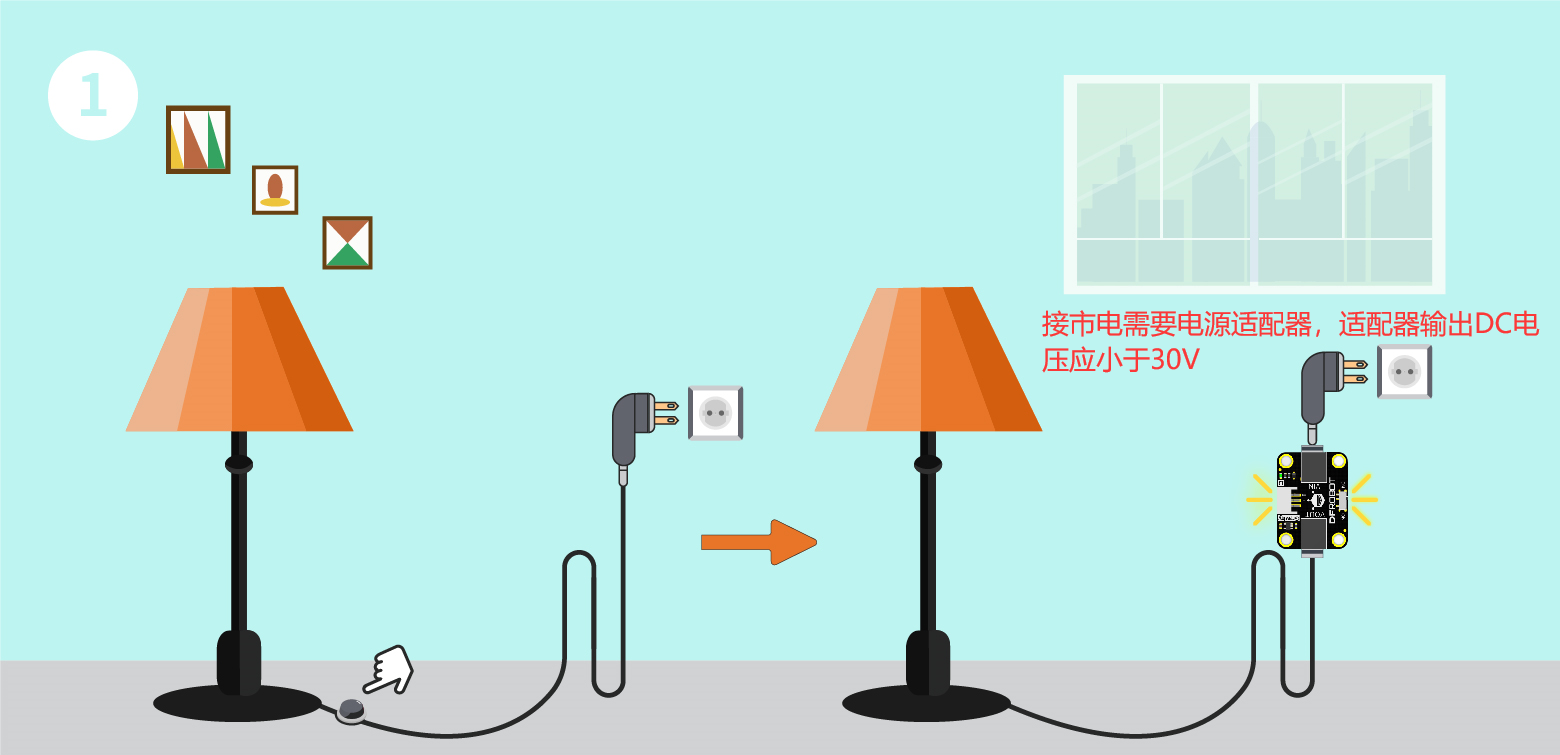

步骤1 硬件连接

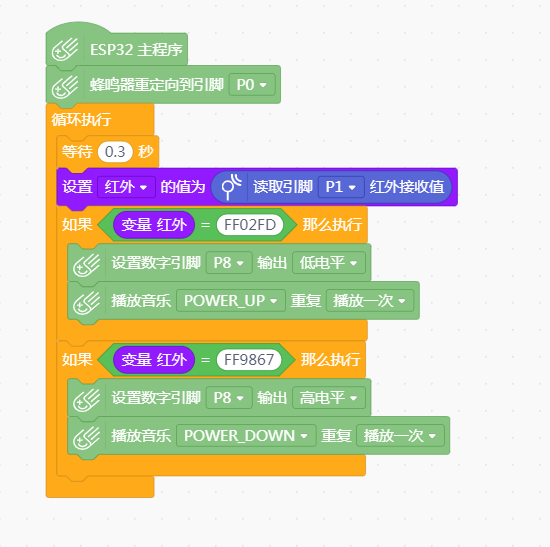

步骤2 程序设计
软件：mind+1.6.4
具体功能：
1.系统启动，定义扩张板的P0的蜂鸣器，用来播放提示音
2.循环执行设置字符变量接收红外数值
3.如果红外值为FF02FD则关闭继电器并播放提示音
如果红外值为FF9867则开启继电器并播放提示音

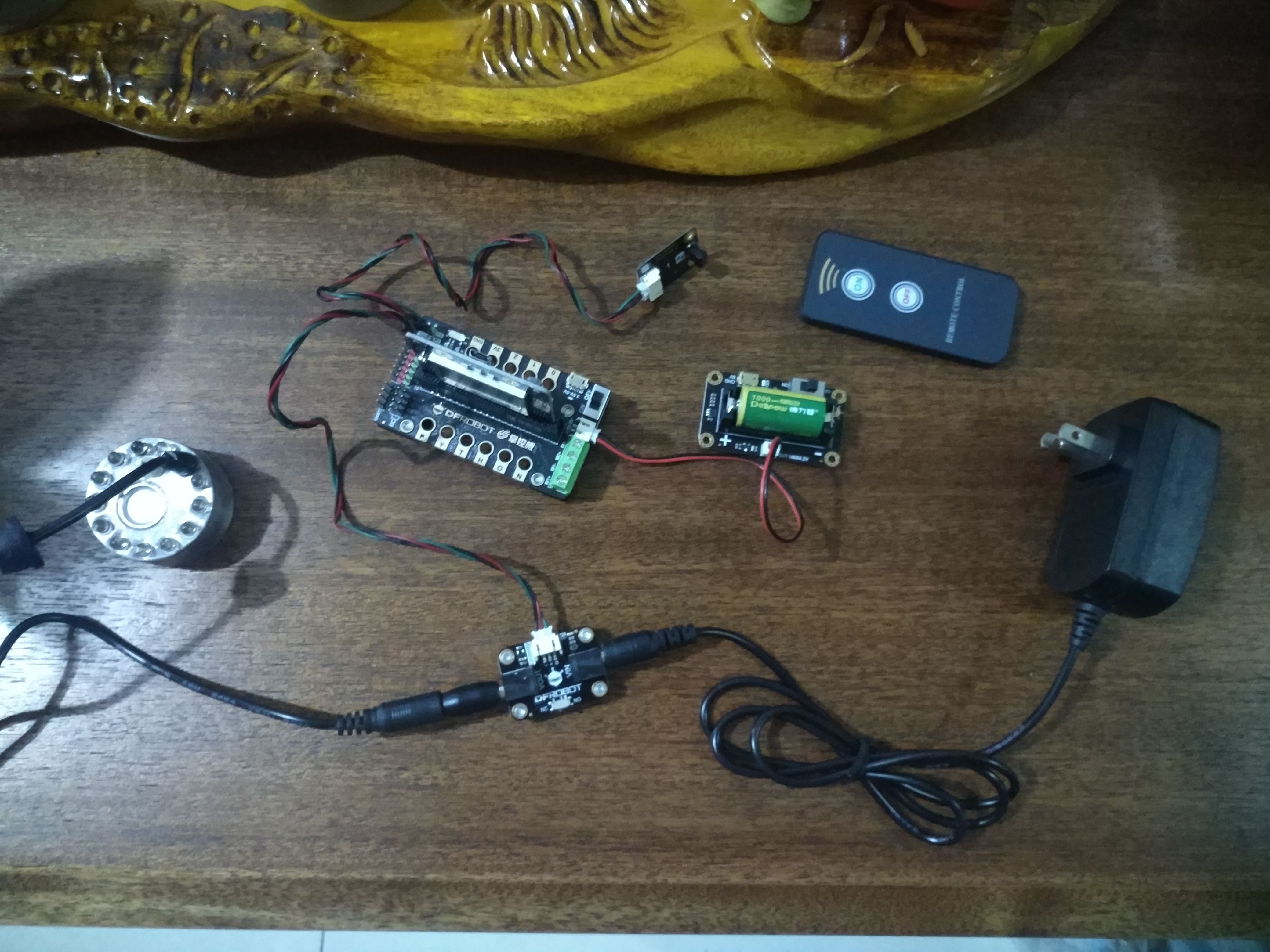

步骤3 硬件实测
代码附后
附件
