开源硬件教学工具箱

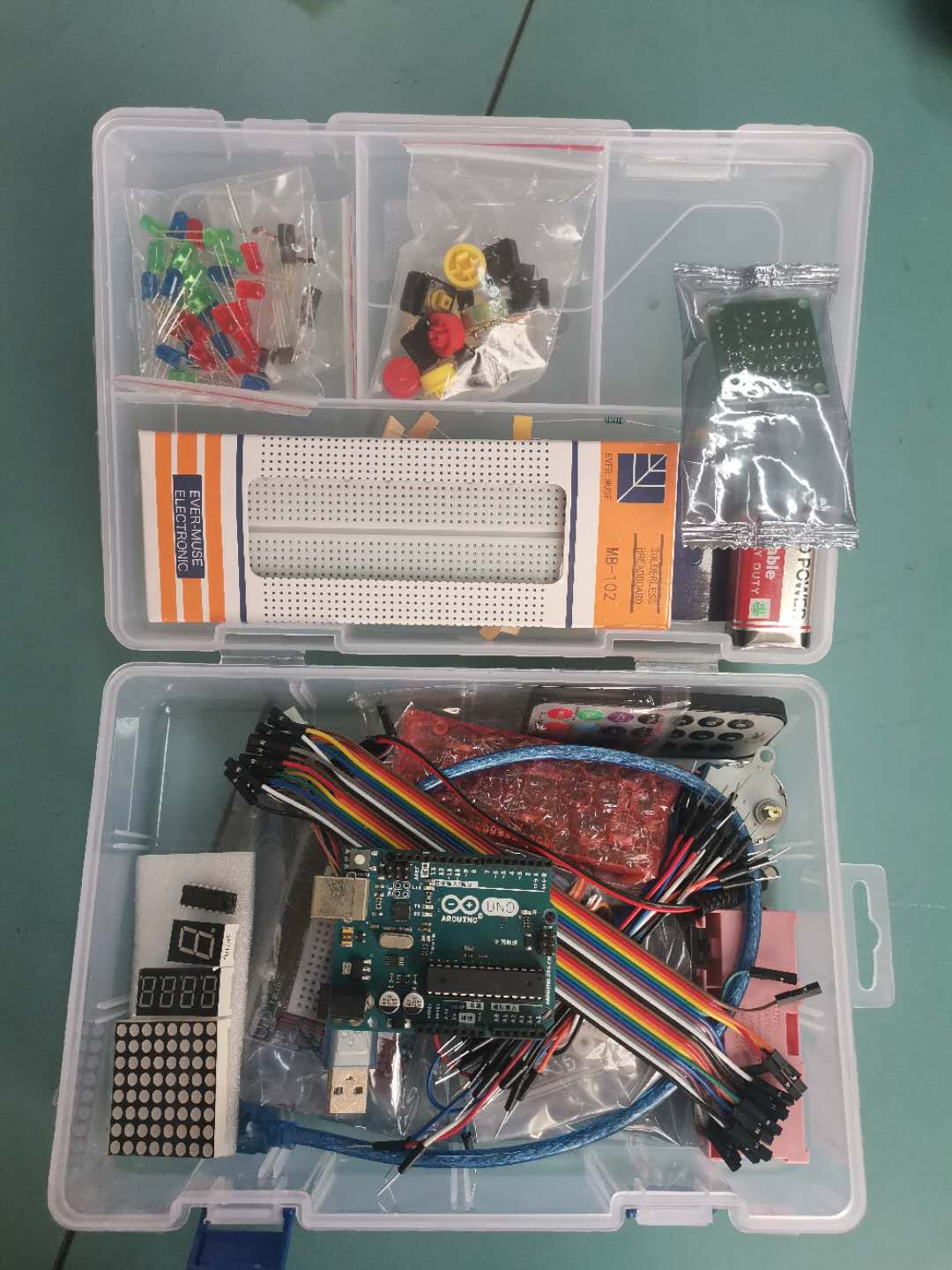

在平时上开源硬件课的时候总会遇到一个问题，我们给学生一个开源硬件套件，由于学生的好奇心都比较重，几节课后开源硬件总是会少很多元器件或者很多元器件被破坏了，严重影响了老师上课和同学们学习，因此我制作了这个开源硬件教学工具箱，将我们需要学习的主控板，传感器，执行器都封装在一个盒子里，这样学生就不能拿走或损坏元器件了，学生可以将重心放到编程学习和创意实现方面，这样大大提升了学习的效率。该工具箱方便实用，而且造假低廉，一个这样的教学工具箱成本不到5元钱，可以说物美价廉。

选取我们要使用到的主控板和电子元器件。将他们的大概位置摆好。

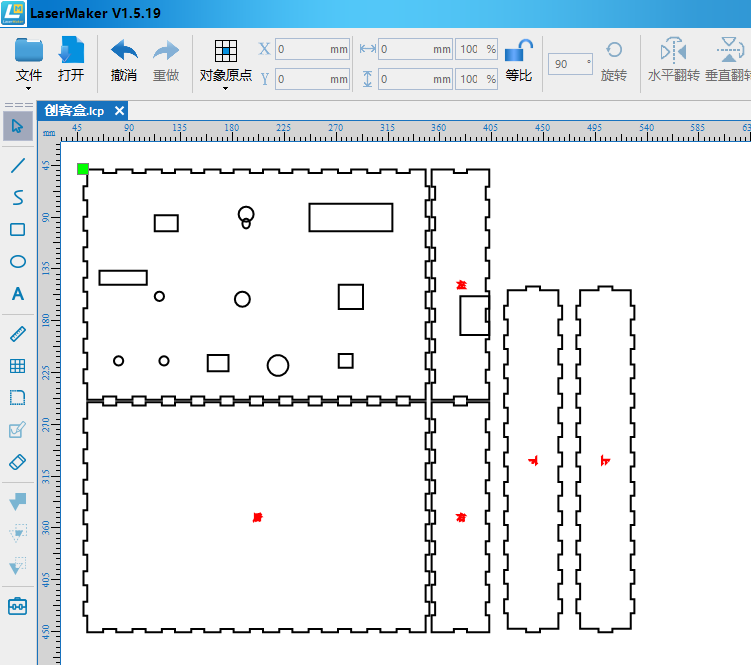

打开激光切割软件Lasermaker ，根据主控板和电子元器件的位置，设置教学工具箱的造型和元器件位置。

（注：设计的时候要充分考虑各个元器件的开孔位置和大小，可以先设计一个地板，然后将元器件在底板上摆好大概的位置，再进行设计）

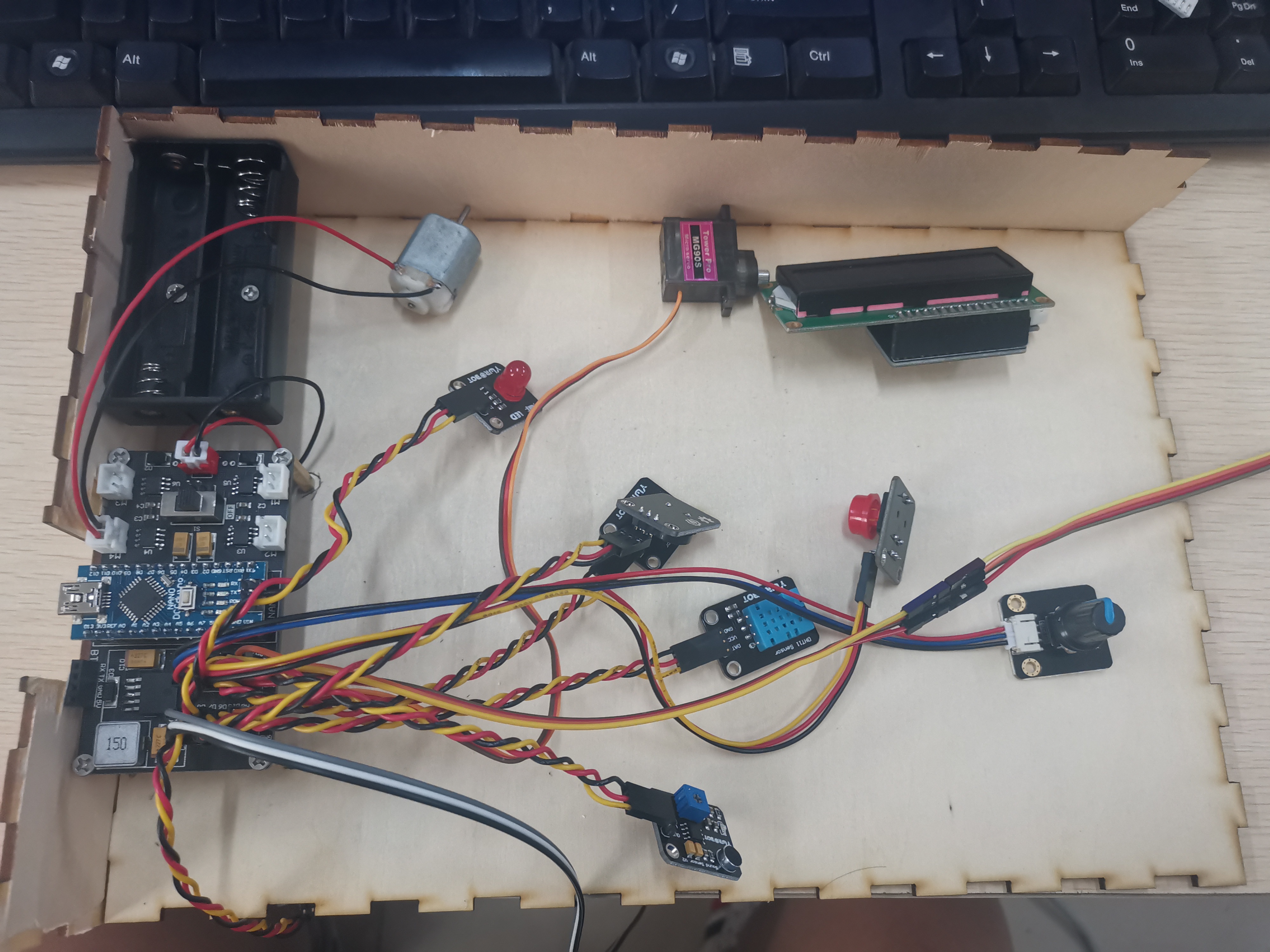

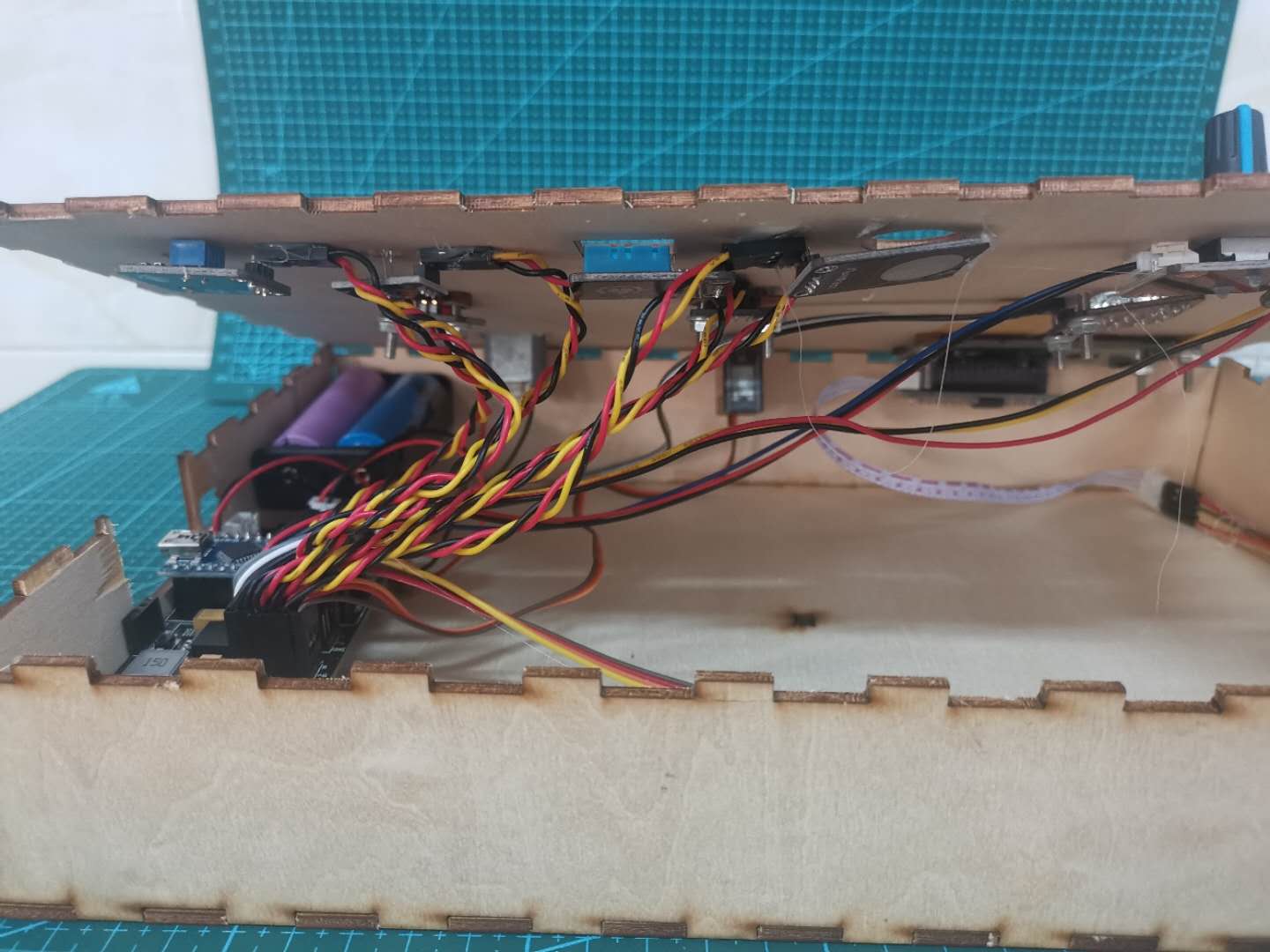

使用激光切割机将椴木板切割好，并将主控板电子元器件进行安装。

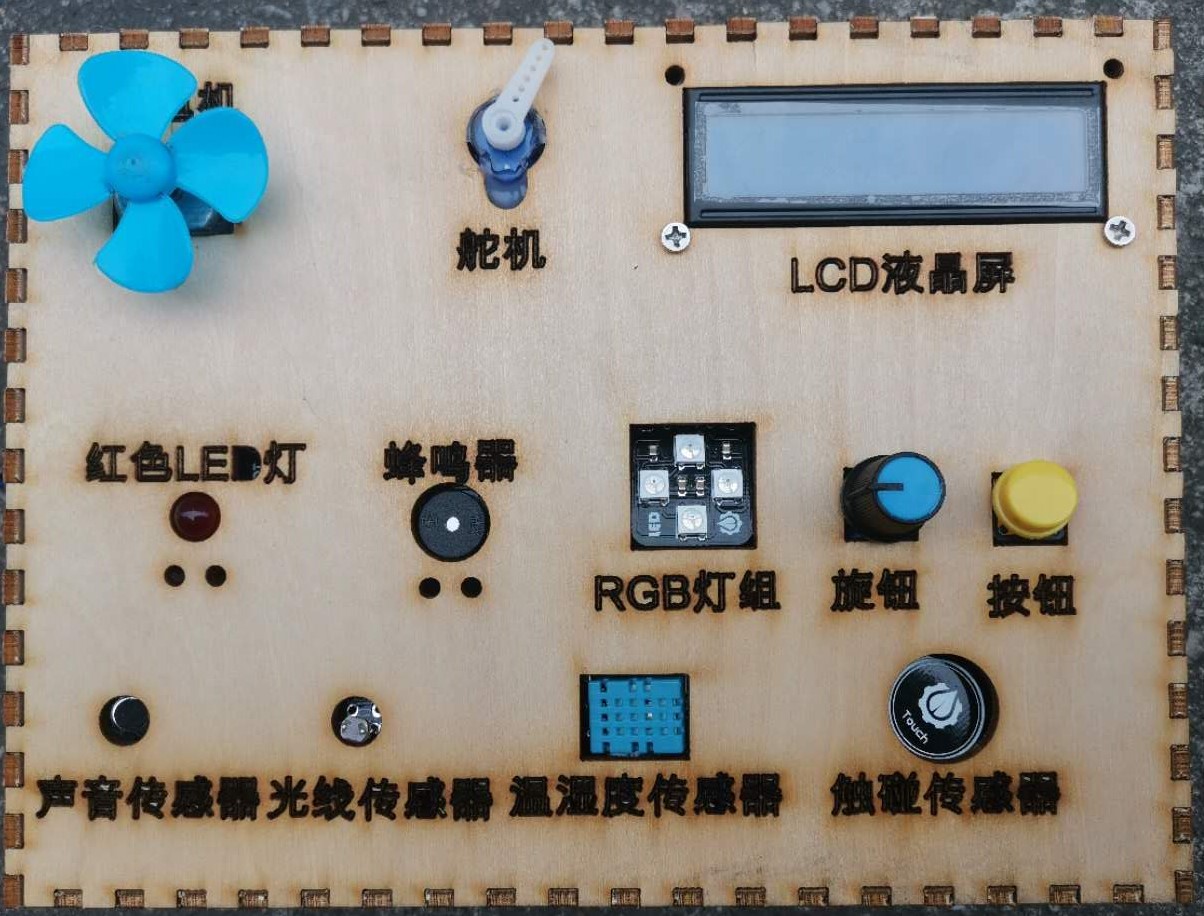

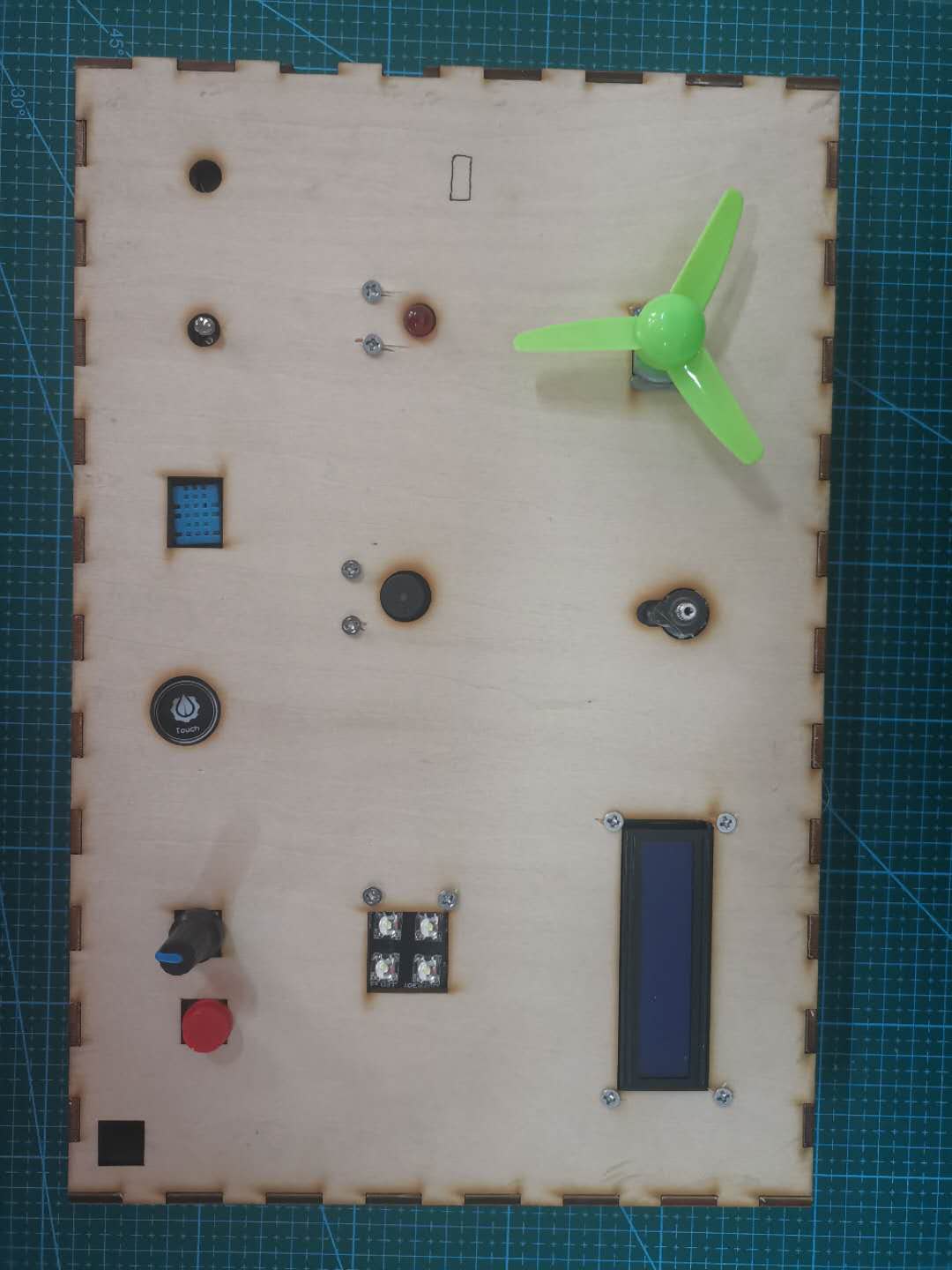

最终效果如上图所示，测试所有电子元器件一切正常。

做完之后发掘工具箱太大了，因此打算进行改进，做一个更小巧的版本。

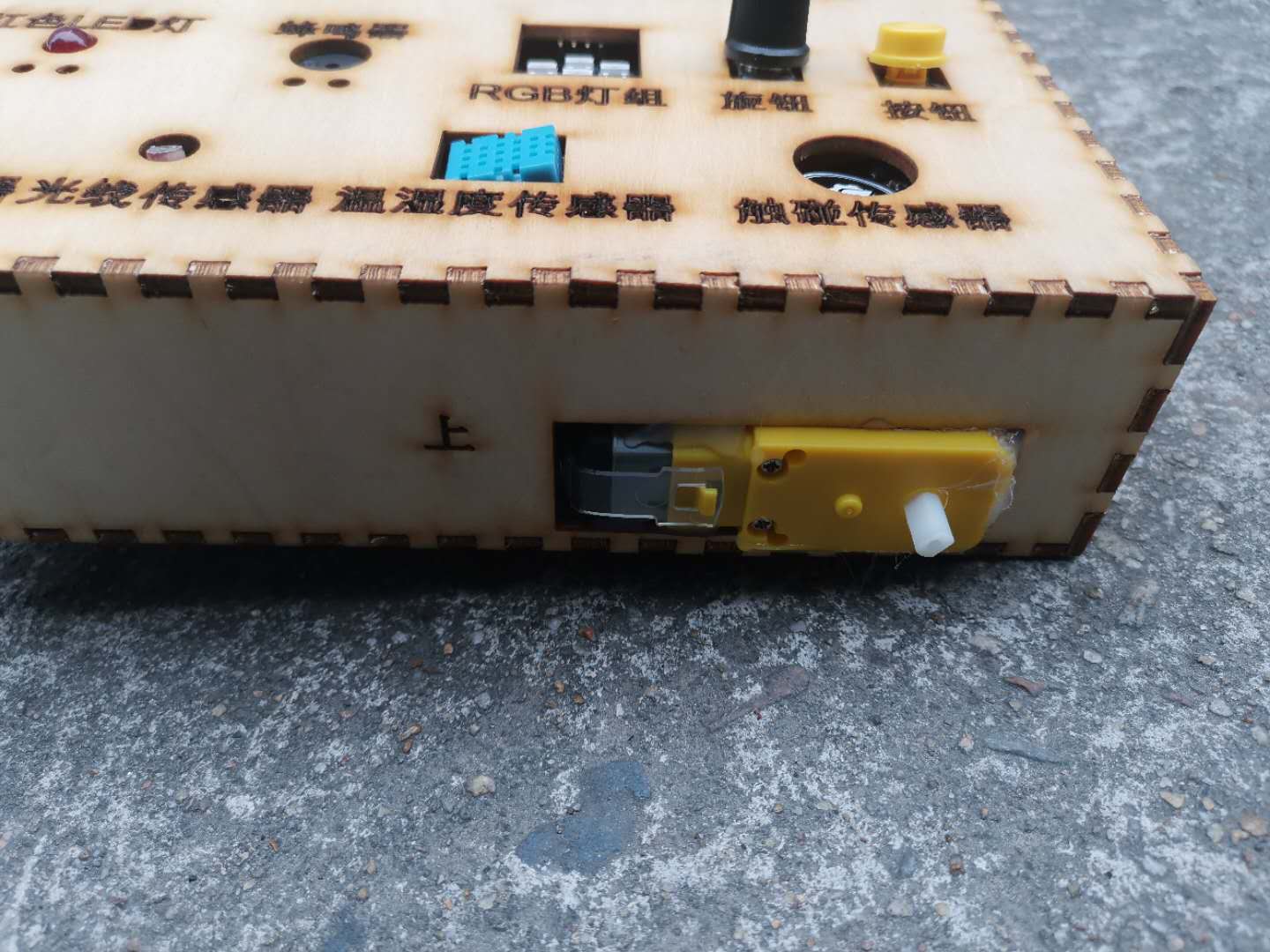

并且加入两个马达，装上万向轮，这样就可以做成一个小车了。

具体步骤略，直接上效果图。

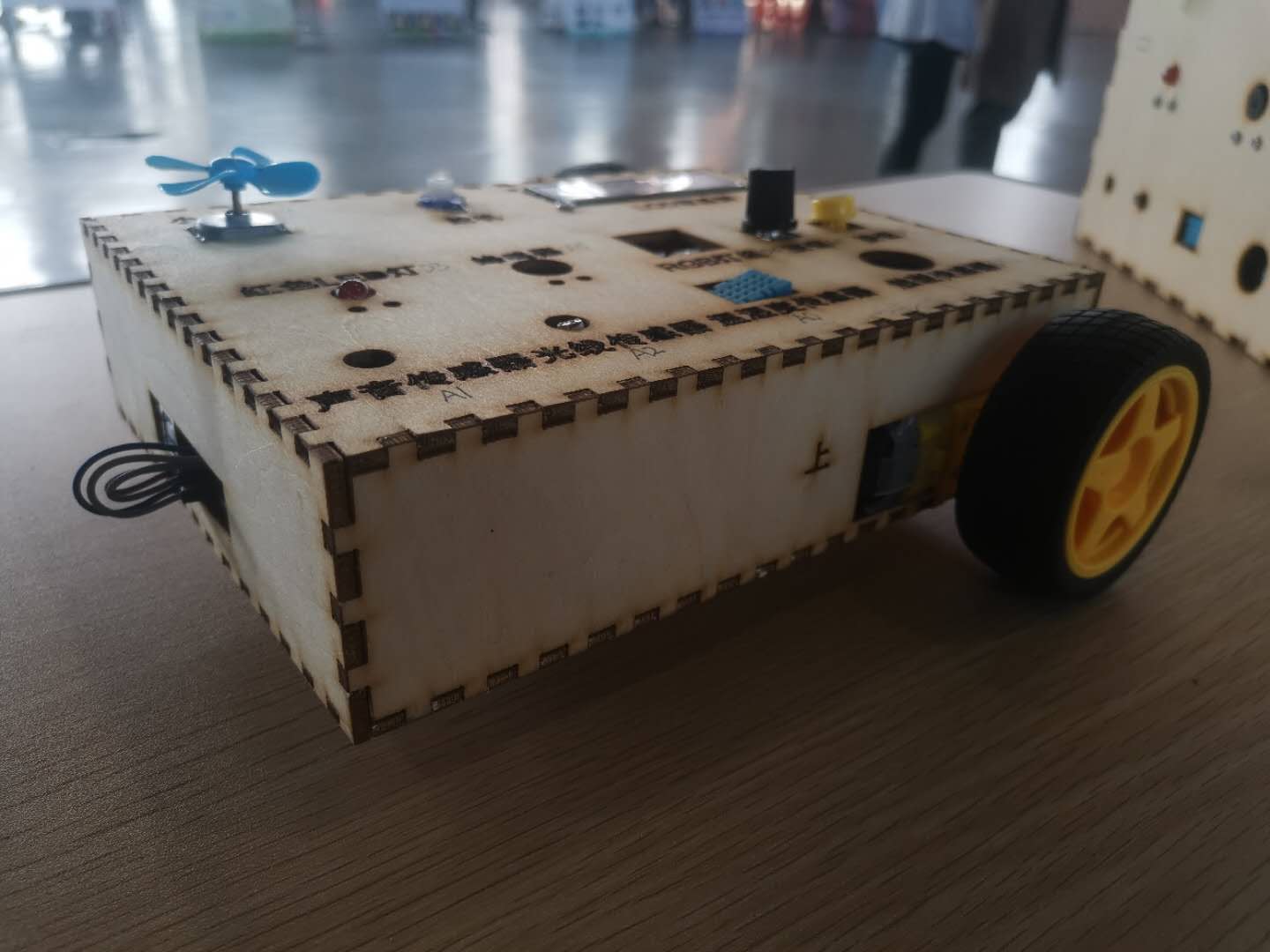

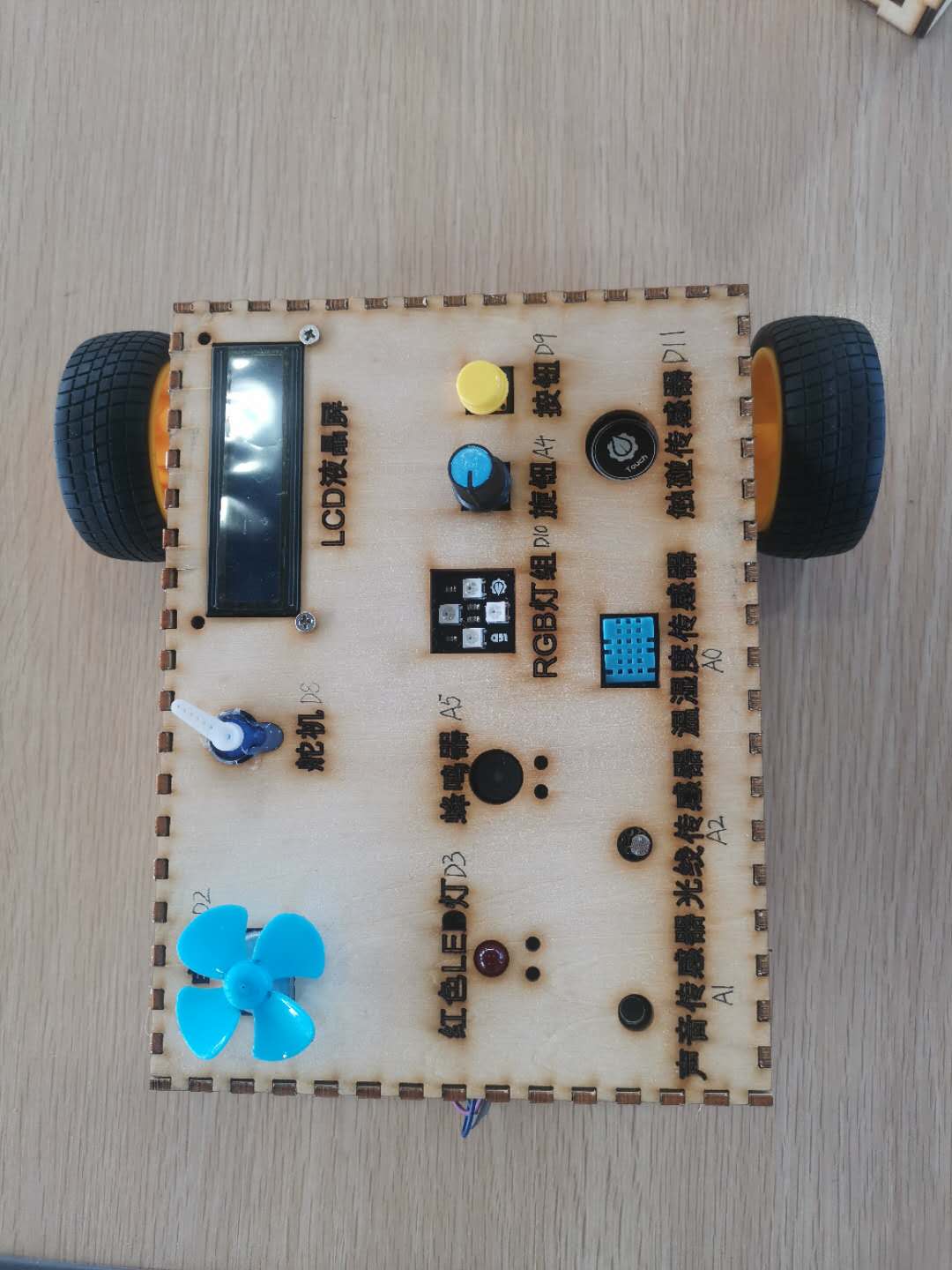

装上轮子之后的效果图如下

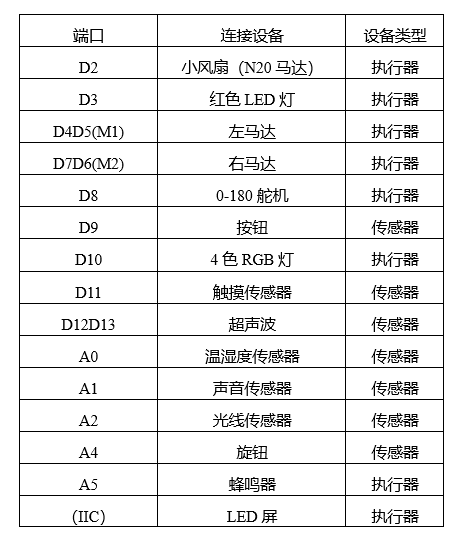

各个元器件的接口如下：

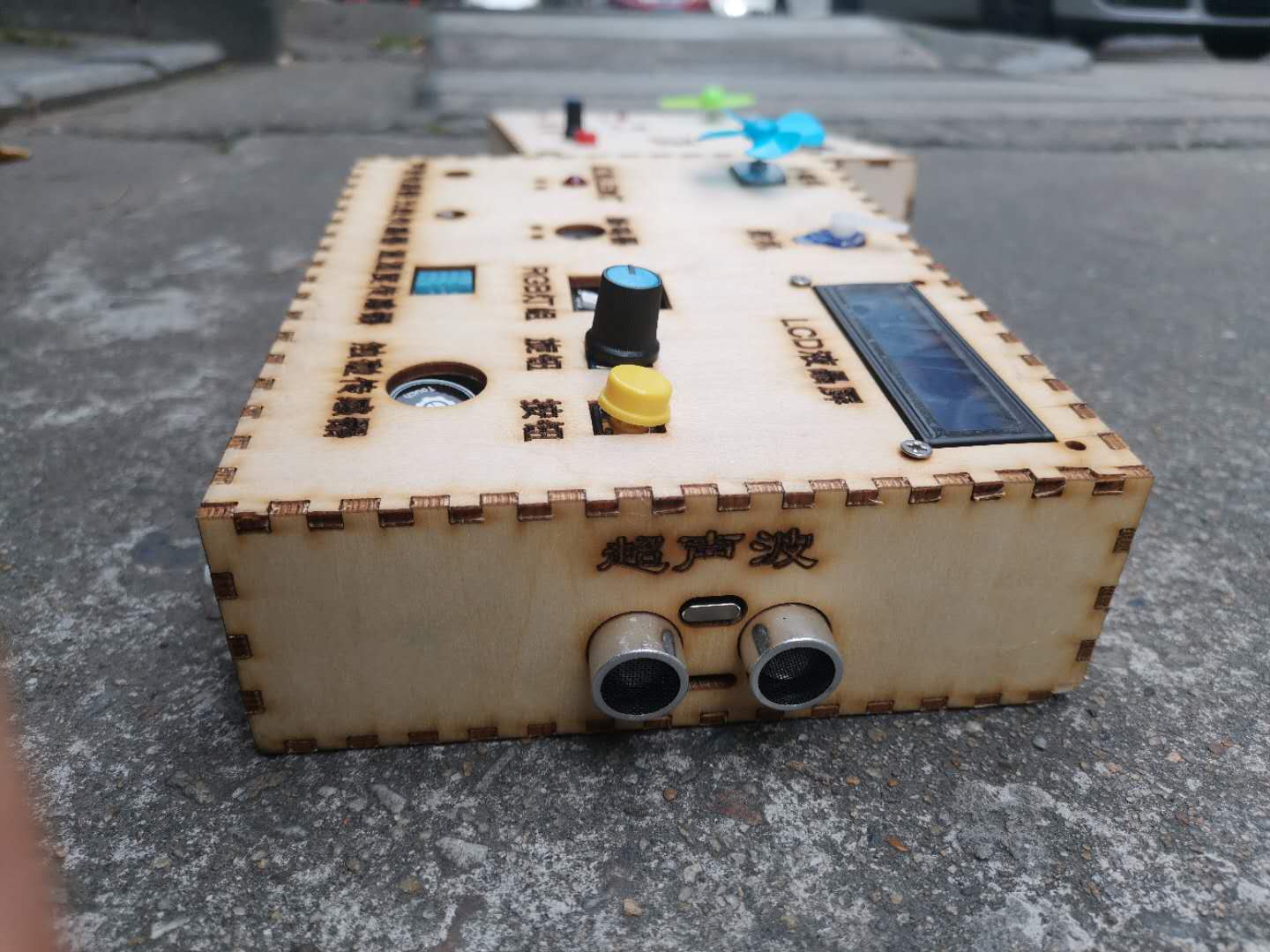

演示效果如下：

从学生使用的情况来看，大大的方便了老师教学和学生学习，学生不必将时间用于如何接线（虽然这个也很重要，但是初中生更多的是要求掌握开源硬件的基本原理和编程方法，等初三学习了电路知识再来学习接线就很简单了），学生将所有的注意力放到原理和编程的学习上，这样大大提高了课堂的教学效率。

另外开源硬件教学工具箱的使用极大的保护了硬件，不会再出现上了几节课硬件损失一大半的情况，让老师忙于处理硬件问题，而无法完成正常的教学任务。

因此开源硬件教学工具箱是一个不错的教具，值得推广。
