【暖冬行动】+冬季自动加热器
2020-11-30584
AI 快速预览详细
本文介绍了如何制作一个冬季自动加热器。使用Arduino Uno、PIR人体释热传感器和安全继电器，当PIR传感器检测到人体时，继电器会启动连接的加热器。为了防止PIR传感器频繁被激活，可以在传感器上套一个纸套。这个项目简单易做，适合零基础的新手尝试。
今天给大家展示一个冬季的自动加热器。工作原理是利用PIR人体释热传感后启动DF的安全继电器连接的加热器。

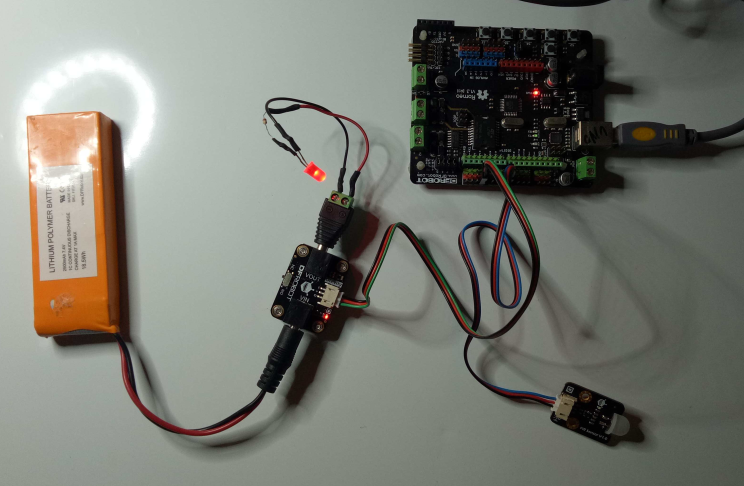

这里用了LED做测试。实际操作可以用其它用电设备来连接继电器。

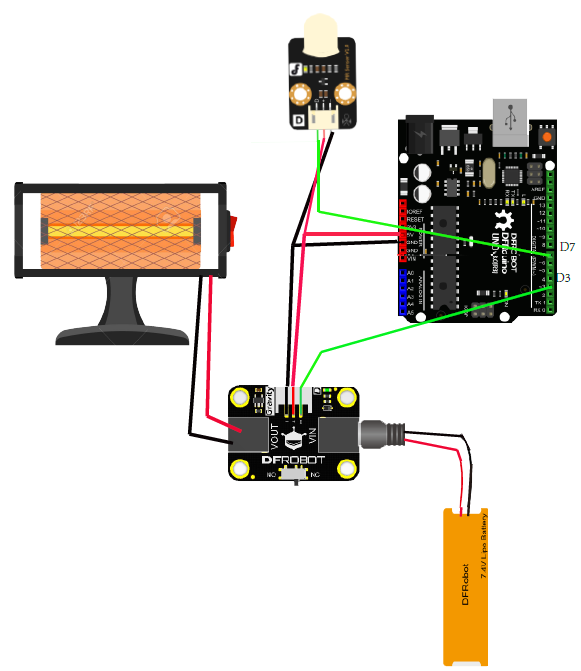

这是连线图
步骤1 准备物料
步骤2 项目插电后，会在PIR探测到人体后，激活继电器开始工作。
步骤3 继电器连接的加热器会长时间处于工作状态，直到下一个PIR指令
步骤4 为了不让PIR频繁被激活，可以在PIR头不套一个纸套。
代码
//This sketch is made by gada888
//2020-11-30
int lamp = 3; // choose the pin for the RELAY
int inputPin = 7; // choose the input pin (for PIR sensor)
int val = 0; // variable for reading the pin status
void setup() {
pinMode(lamp, OUTPUT); // declare lamp as output
pinMode(inputPin, INPUT); // declare sensor as input
Serial.begin(9600);
}
void loop(){
val = digitalRead(inputPin); // read input value
Serial.println(val);
if( val== 1) {
digitalWrite(lamp,HIGH); // turn ON the lamp
} else {
digitalWrite(lamp,LOW); // turn OFF the lamp
}
}
