【AI】Maixduino测试案例二：“图形的绘制”

图形的绘制是人工智能机器视觉应用中非常重要的操作，看似跟识别过程无关，但是简单清晰的标识，能让识别结果变得非常清晰和明确，今天我们就通过一个简单的案例，一起学习图形的绘制。

可以看到，mind+的机器视觉模块中，有很多关于图形绘制的积木，有简单的文本绘制、圆形绘制和矩形绘制等，复杂一点的特征绘制也有，在人工智能各种应用中几乎能满足所有的标识操作了。

先来看看效果，为了减少视频上传和审核的时间，这里只放图片

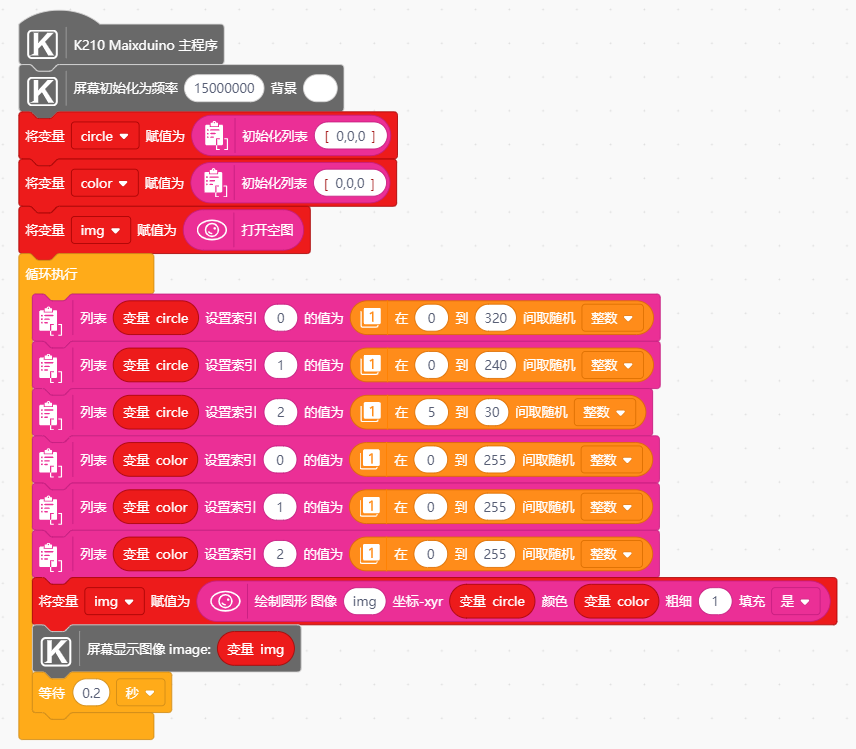

这是一个在屏幕任意位置画随机大小和随机颜色的圆的效果，下面上代码

这里面涉及三个知识点：一是圆形的绘制，事实上其他图形的绘制是类似的，只不过确定图形位置和大小的参数是不一样的，比如圆是用圆心定位的，用半径确定大小的，而矩形是用左上角定位的，用宽和搞两个参数确定大小的，其他用法是完全一样的，大家可以去尝试；二是这里用了一个列表存储它的坐标，方便在随机位置画圆以及画随机半径的圆，因为它的坐标是一个包含“横坐标、纵坐标和半径”的列表、；三是颜色的表是，在openmv中（Maixduino的机器视觉算法基于openmv)，颜色是用包含“R、G、B”，即光的三原色的列表表示的，所以这里用列表表示圆的颜色并改变RGB的值，做出随机颜色效果。

下一个案例，我们将利用今天绘制圆形的知识点，给识别到的圆进行标识。
