#物联网挑战赛#用mind+可视化面板制作简版校园环境监测平台

         Mind+更新了！新版本最大的亮点是增加了可视化面板，看了直播介绍后，打算尝试用可视化面板先做个简版的校园环境监测平台。

        注意：本项目使用的是mind+1.8测试版，Siot V2

       我打算用行空板、DHT11来制作一个能够获取温湿度、光线强度、声音强度的可视化面板。

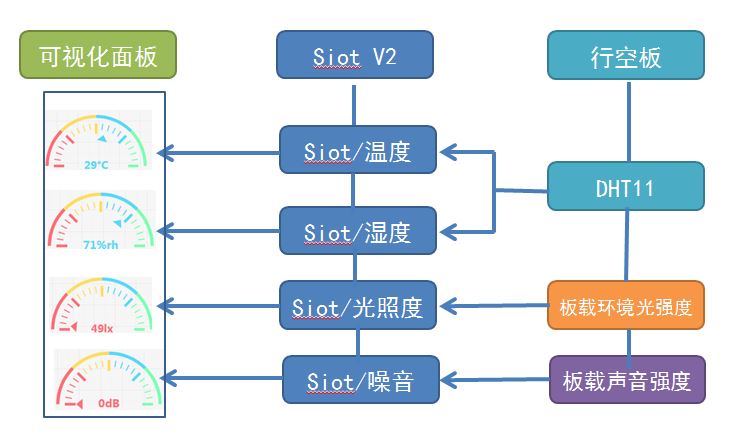

整体结构如下：（Siot V2是内置在行空板里面）

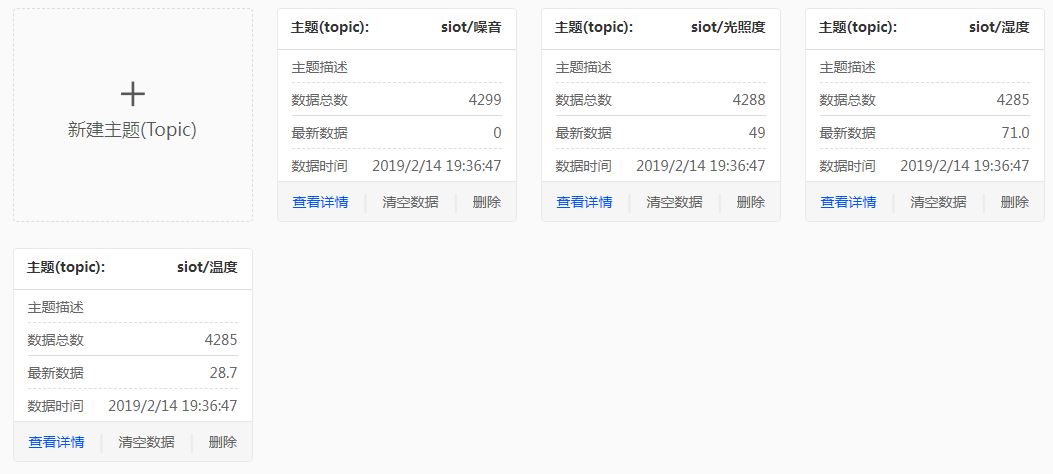

我新建立了四个主题（Topic）。

并点击“查看详情”给主题发送几条信息，进行测试。

         为了体现出面板的科技感，我找了一张有科技感的背景图片，图片尺寸是1920*1080。然后以装饰组件-静态图片的形式置入到面板，并调整好位置。

         然后用了四个显示组件中的等级仪表盘，用于显示四个环境变化量。每个表盘的设置中，Topic要选择好。

再用装饰组件中的文字组件在每个仪表盘上方标注标签。

        最后用装饰组件中的文字组件写上主标题。再置入一个时钟。

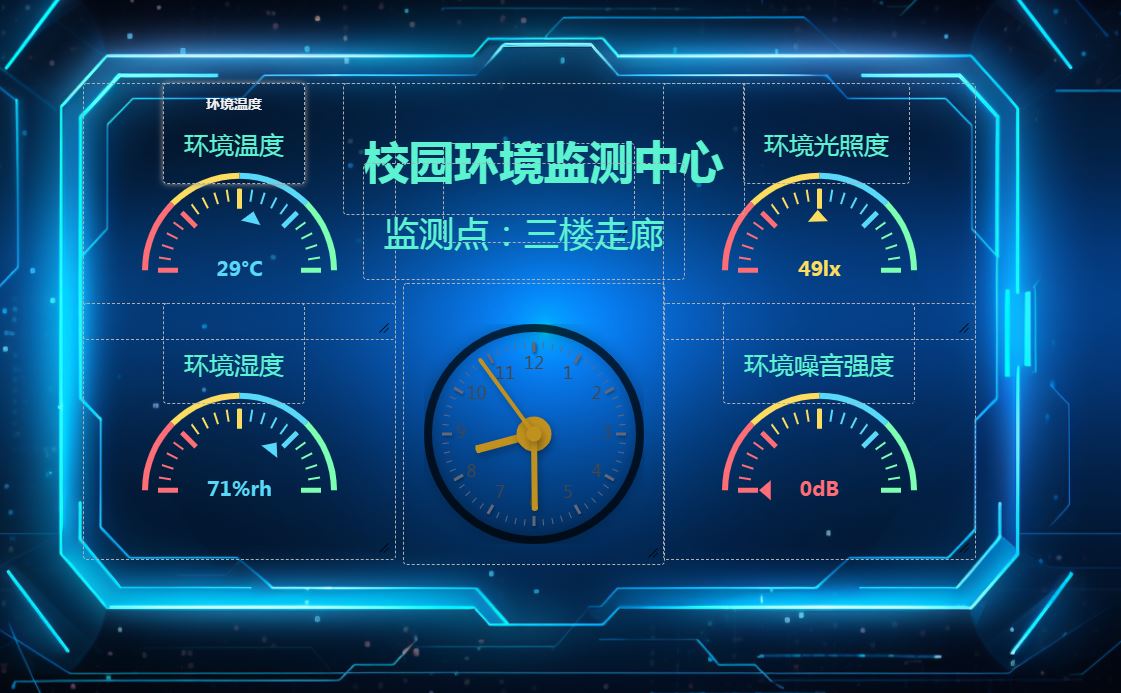

        最后效果如下图，编辑状态下的效果：

我们可以看到测试的数据显示出来了。

         程序的整体思路是先设置MQTT，然后四个变量获取传感器的值，再把变量的值发送给SIOT。

        下面分享一下程序图。

接下来，把程序写入，进行调试。调试成功后的面板效果如下：

       测试了一下，数据变化灵敏。

       不过上面的程序有一个问题，就是数据发送太频繁，会导致平台数据存储不够。我是为了测试灵敏度，才这样。因此我们可以在发送循环中加入一个等待延时，例如每隔60秒发送一次。
