#物联网挑战赛#用mind+实时模式与可视化面板制作简版的学校少年科学院智能展示与可视化平台

最新更新的mind+版本（现在还处于测试版，1.8.0测试），新增了可视化面板，非常适合制作智能监测与控制类的物联网系统或者屏幕，5月23日蘑菇云王老师进行了线上的直播培训，收获非常大，在王老师的指导与启发下，尝试利用mind+实时模式与可视化面板，结合学校青少年科技教育工作的开展与需求，制作简版的学校少年科学院智能展示与可视化平台，由于我校成立了学校的少年科学院，专门开展青少年科技教育活动，下设各类青少年科学普及与科技竞赛兴趣小组，为了便于对科学研究项目进行可视化展示与监测、控制，于是起名叫“少年科学院智能可视化展示与监测大屏幕”，希望将来技术进一步提升后，可以将屏幕挂在学校的教学楼大厅，实现真实的展示与监测。

步骤一：项目构思

1.整个屏幕分为标题、日期时间、天空农场监测与控制区域、小院士风采展示区域、校园数字气象站展示区域、活动动态展示区域和学校地图位置展示区域，由于还没有完全掌握硬件物联网连接技术，目前只用mind+实时模式，用网络扩展中的MQTT、获取天气、结合siot平台与mind+可视化界面和各项组件进行本次作品的制作，作为1.0版本。最终效果如下图。

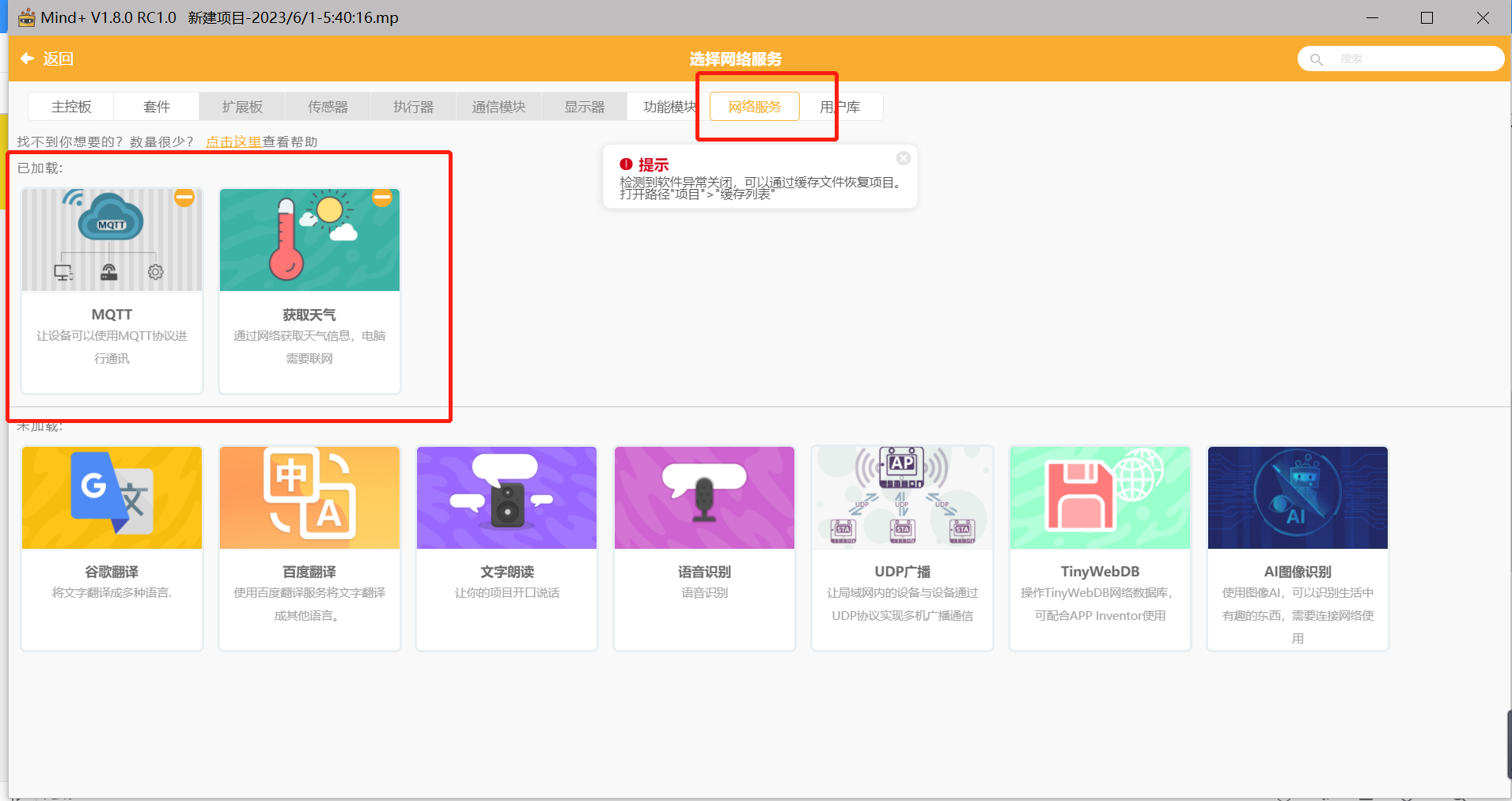

步骤二：mind+实时模式，选用选择扩展服务

步骤三：设置siot

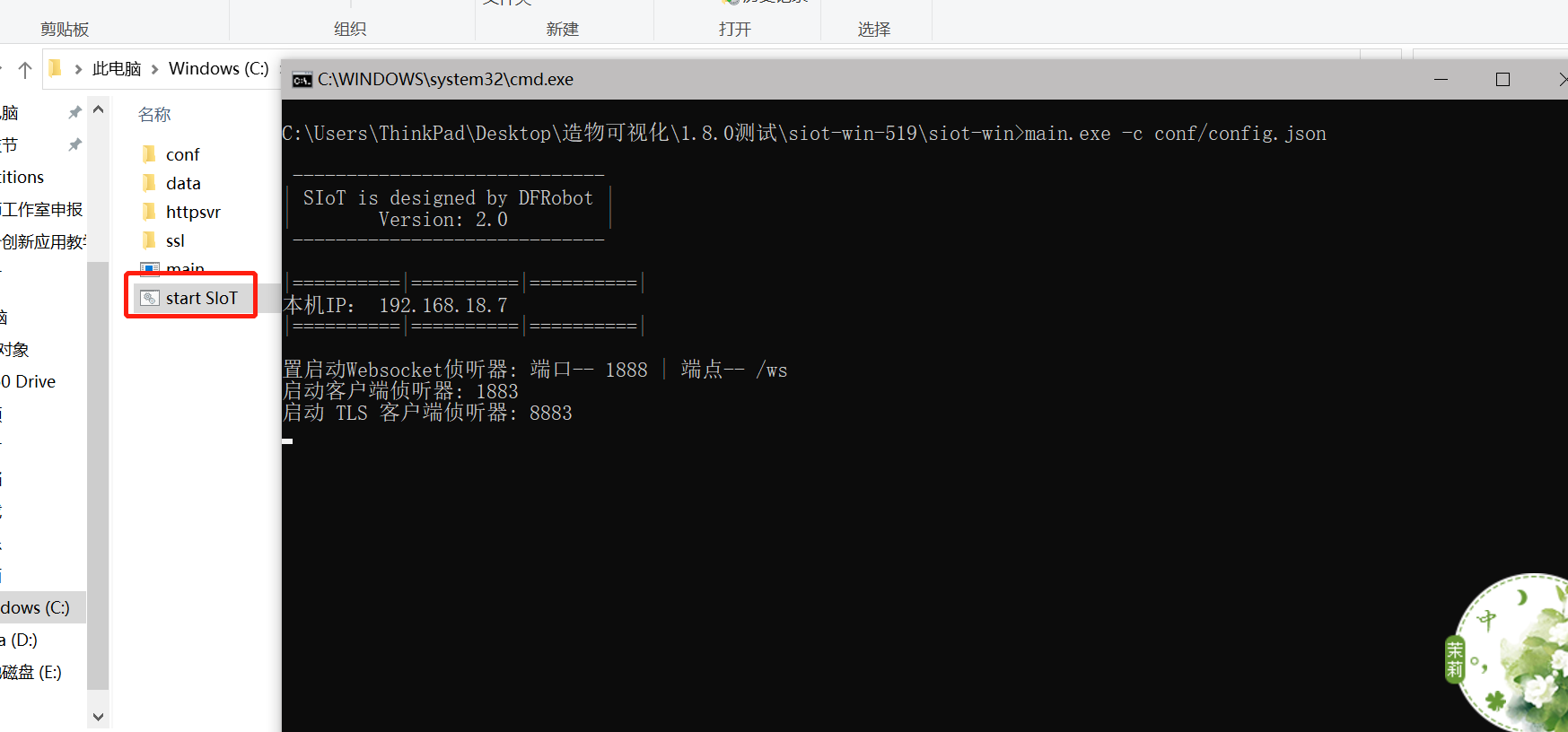

1打开start siot

2.找到电脑上网的IP地址

3.将地址复制到浏览器+“：8080”，打开siot平台首页

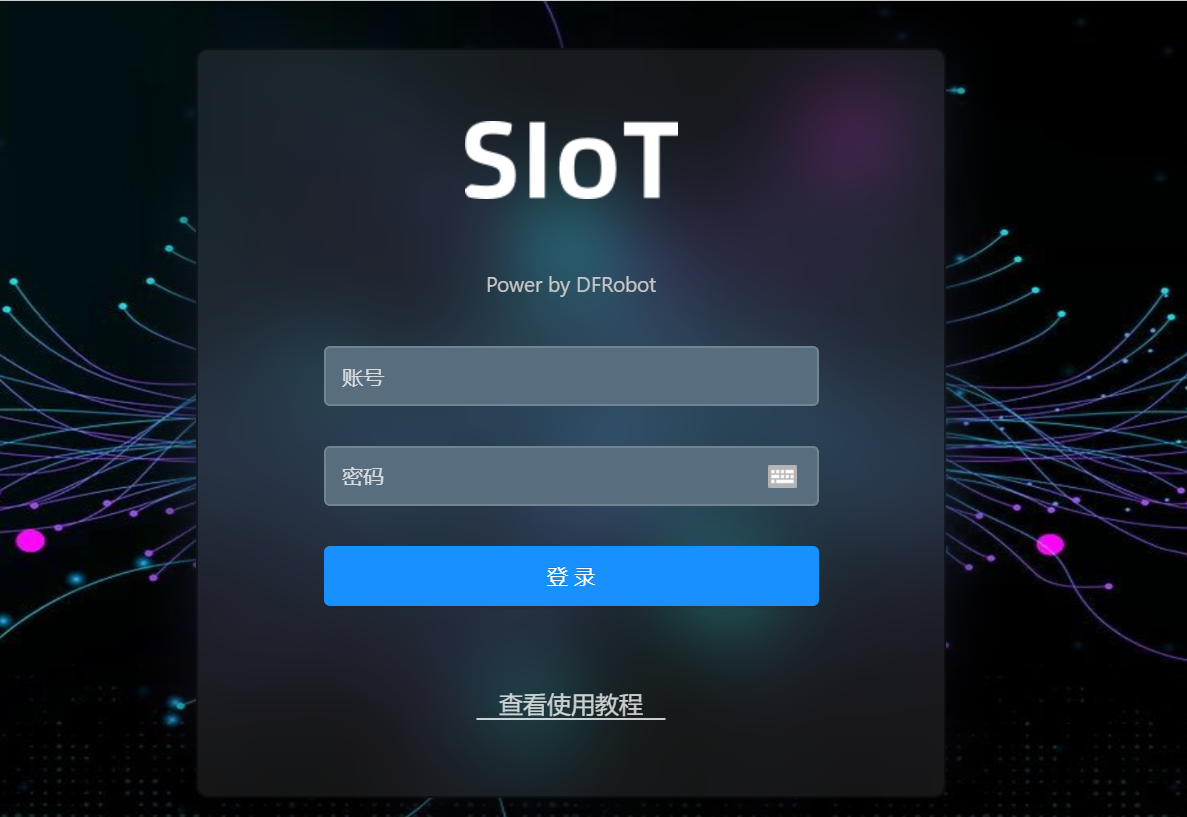

4.登录平台，进入siot操作界面，构建主题（topic）

步骤四：编写程序，MQTT发送消息，可视化面板构建组件，进行显示

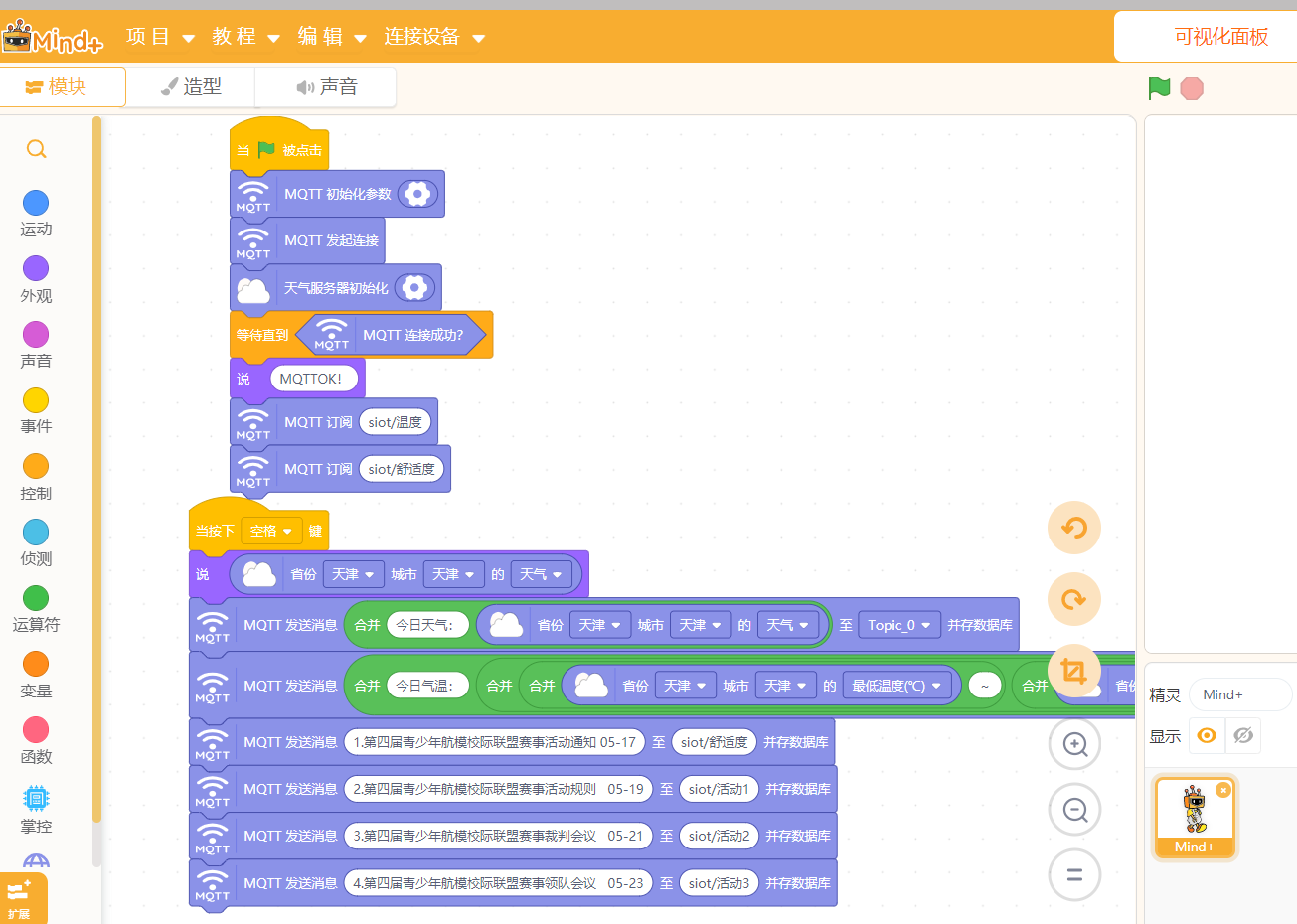

1.编写程序

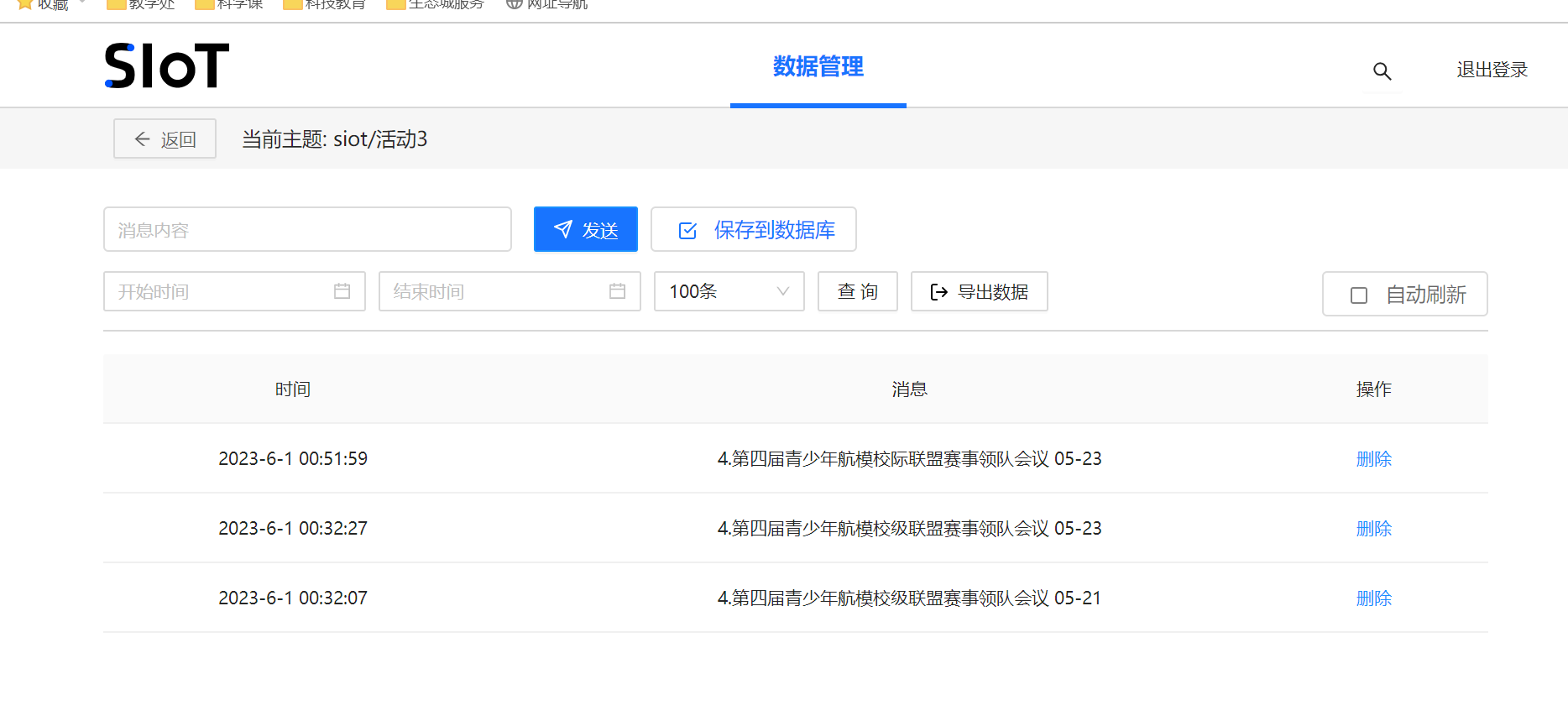

2.siot发送并储存数据

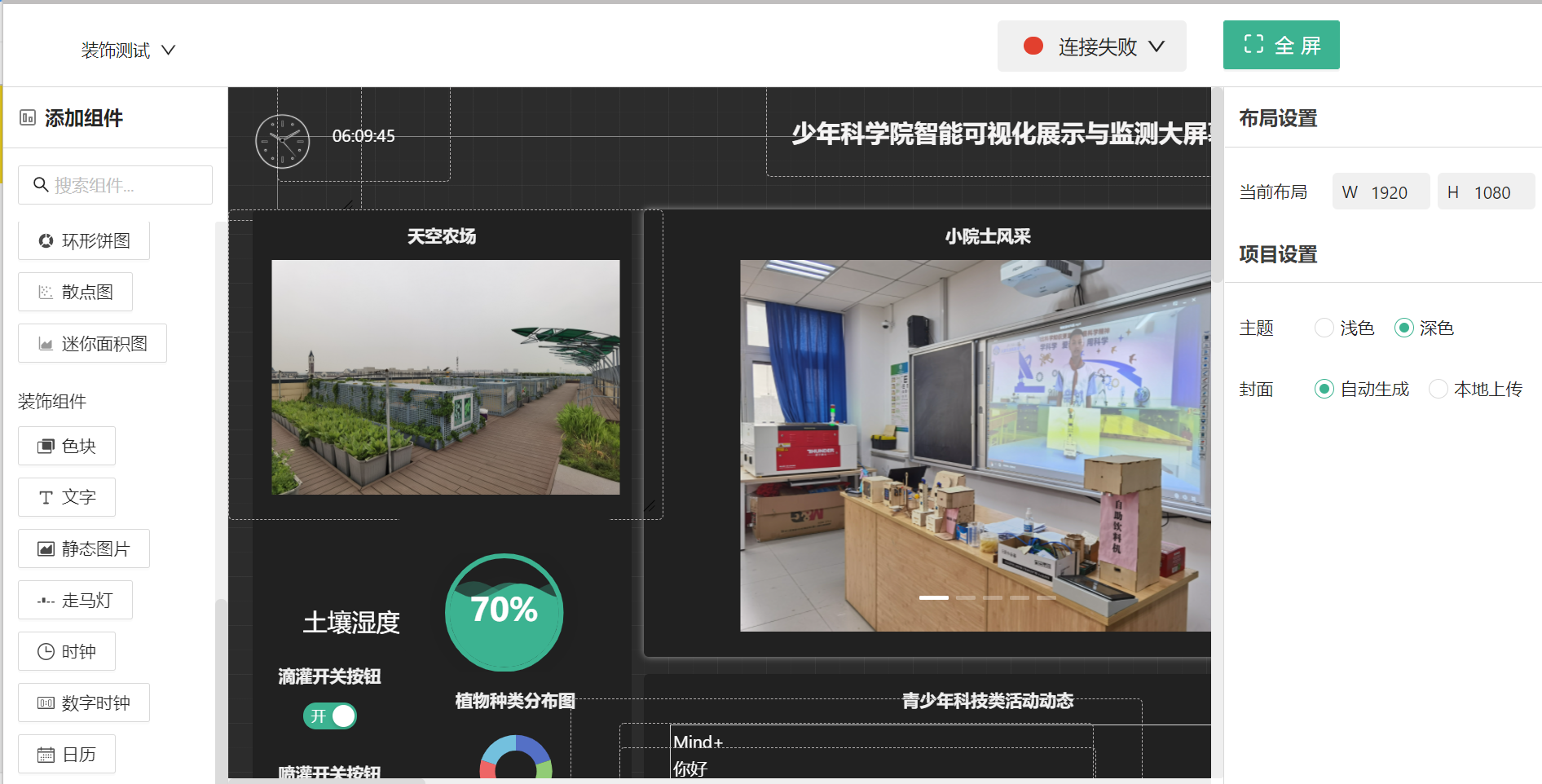

3.可视化平台构建组件进行显示

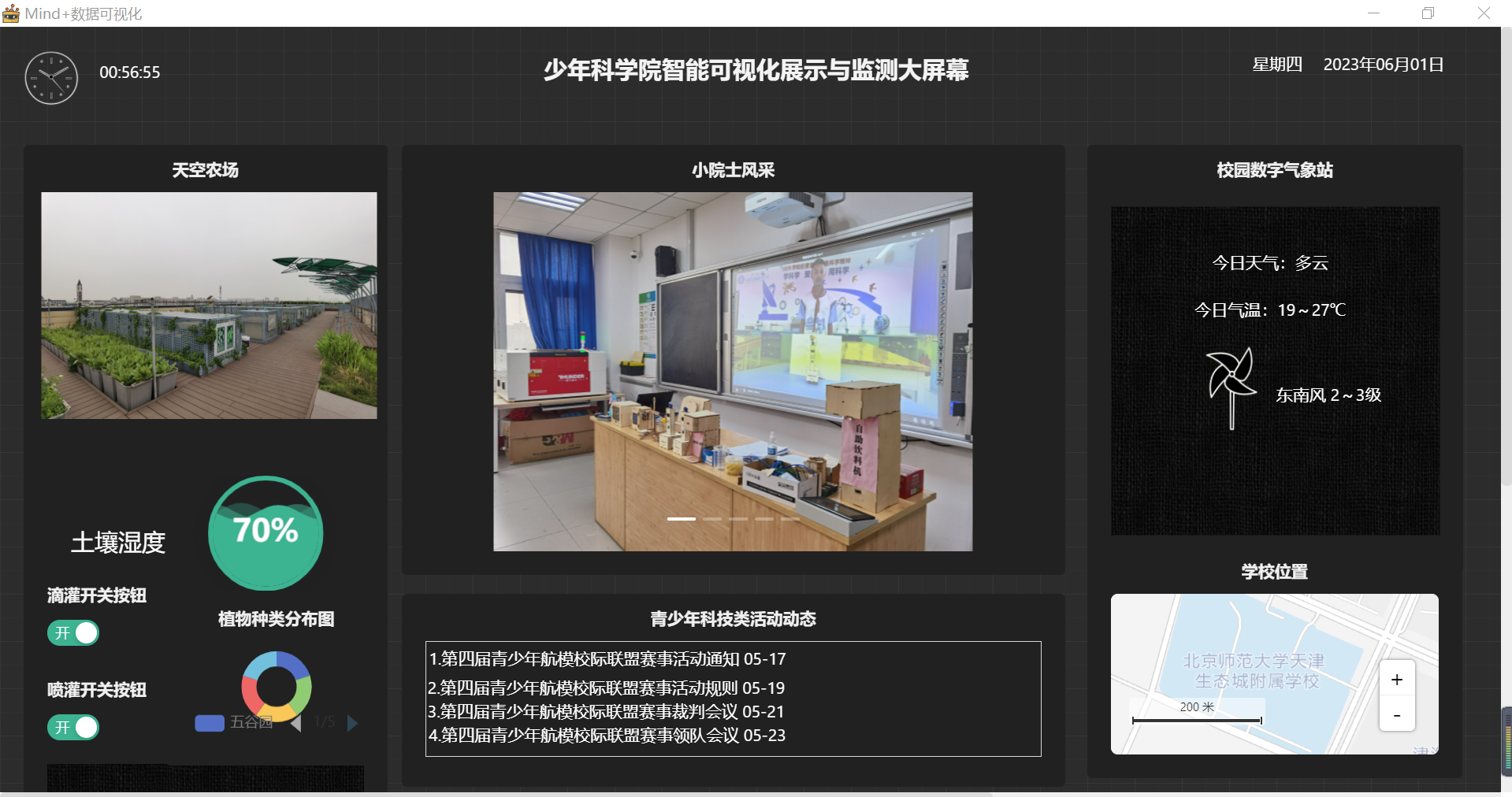

最终效果：
