Arduino动手做：5A交流电流模块实验

37款传感器与执行器的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止这37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手尝试系列实验，不管成功（程序走通）与否，都会记录下来—小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

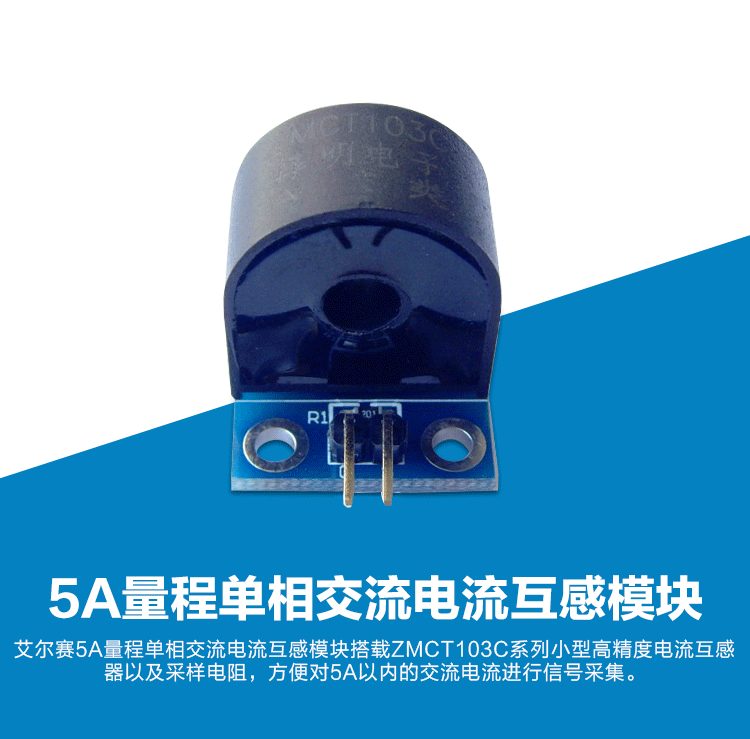

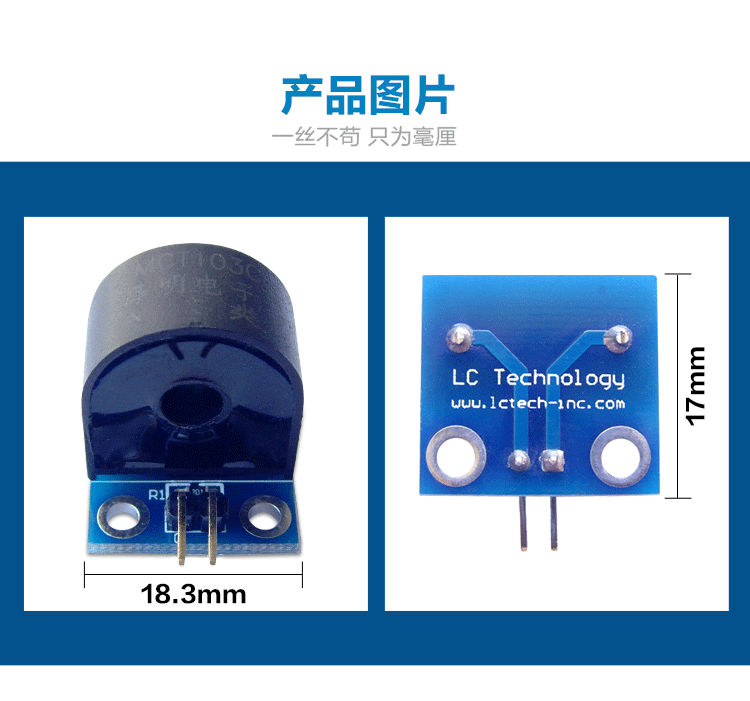

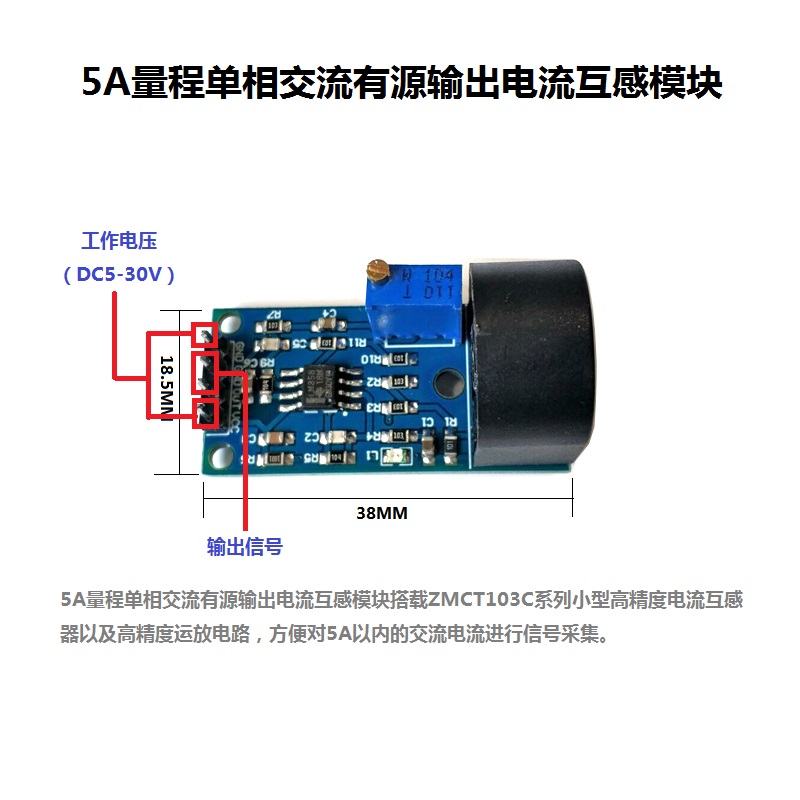

实验一百三十：电流互感器模块 5A量程单相交流电流传感器模块

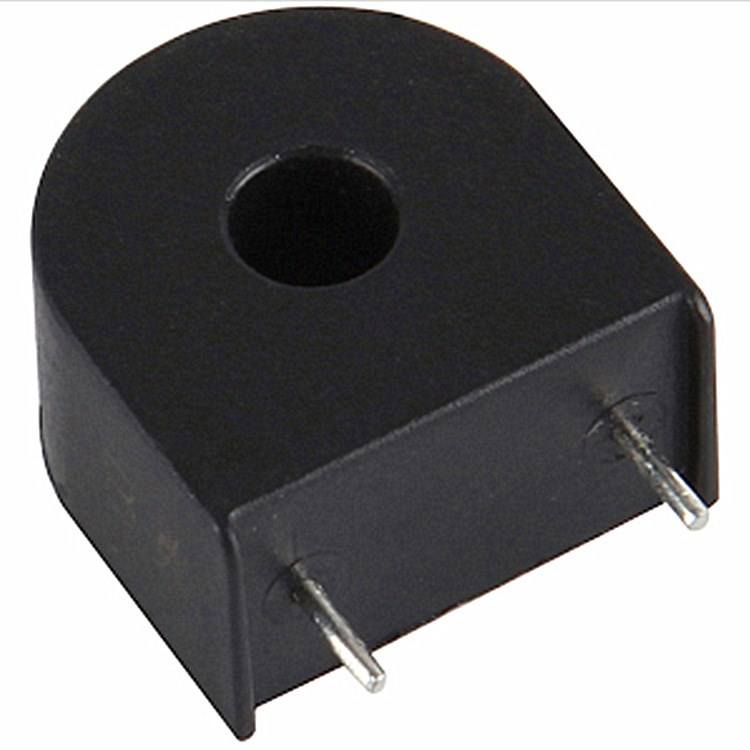

电流互感器

经查询是南京泽明电子生产的，型号为ZMCT103C

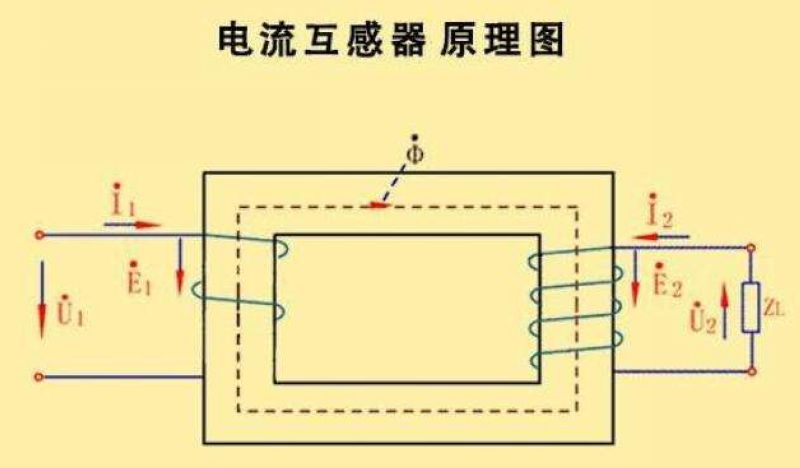

电流互感器结构原理
1、普通电流互感器
电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流(I1)通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。

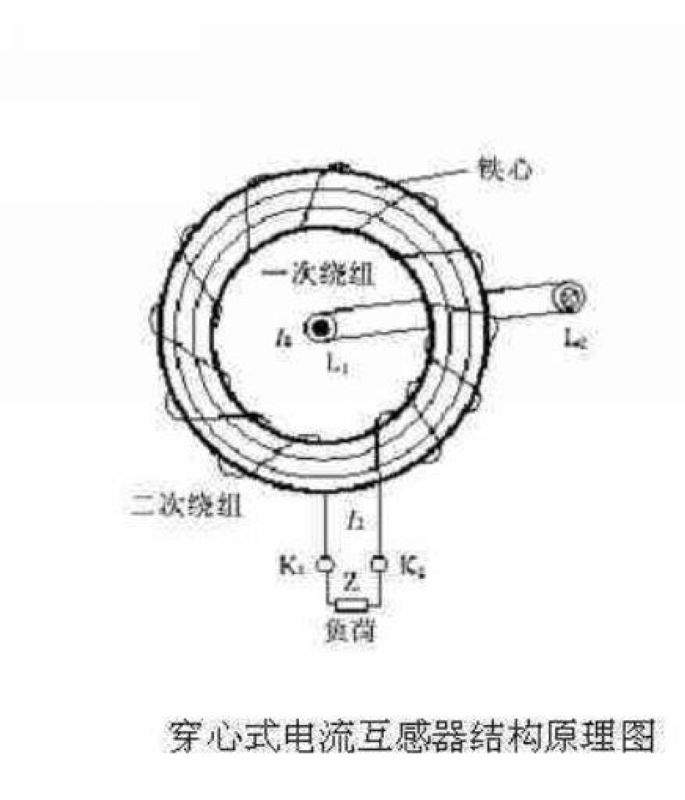

2、穿心式电流互感器

其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形（或其他形状）铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比I1/n：式中I1——穿心一匝时一次额定电流；n——穿心匝数。

04 (1).jpg

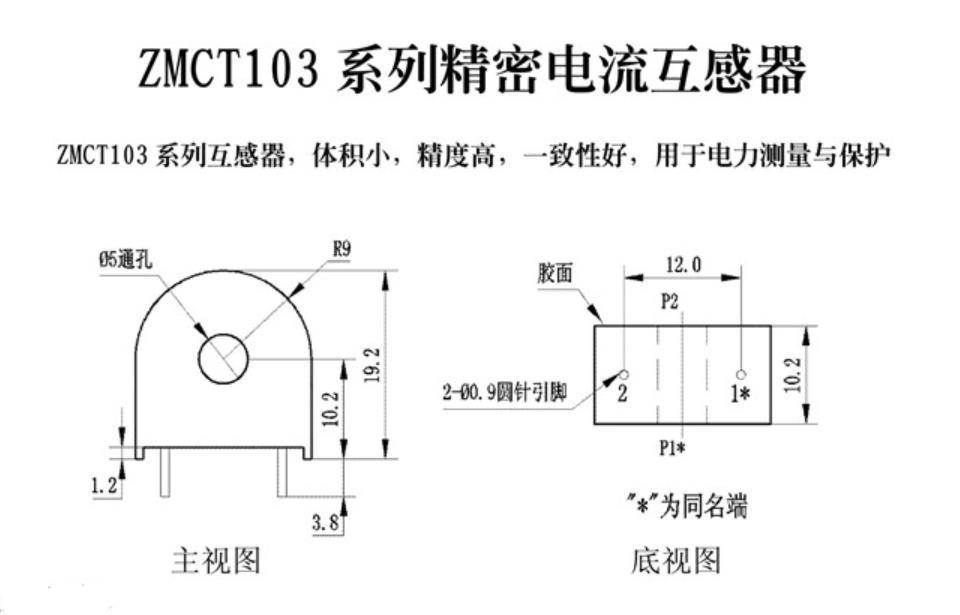

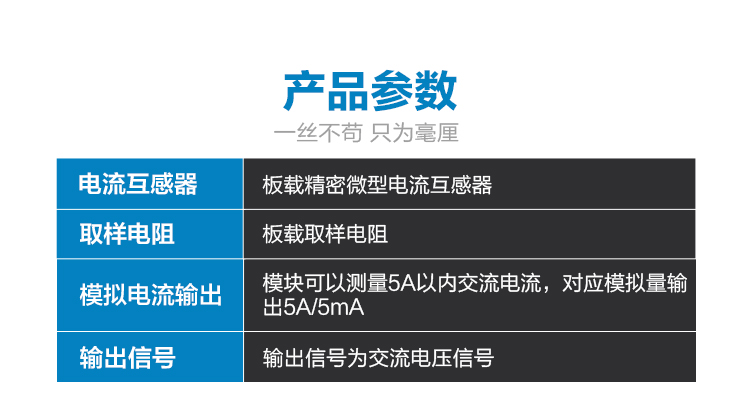

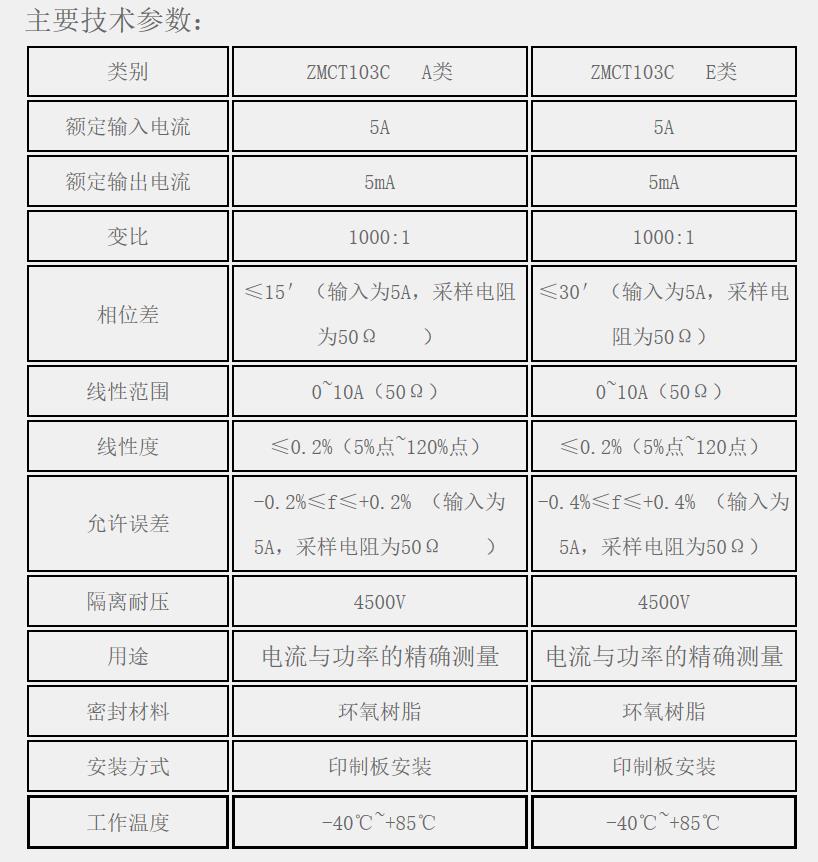

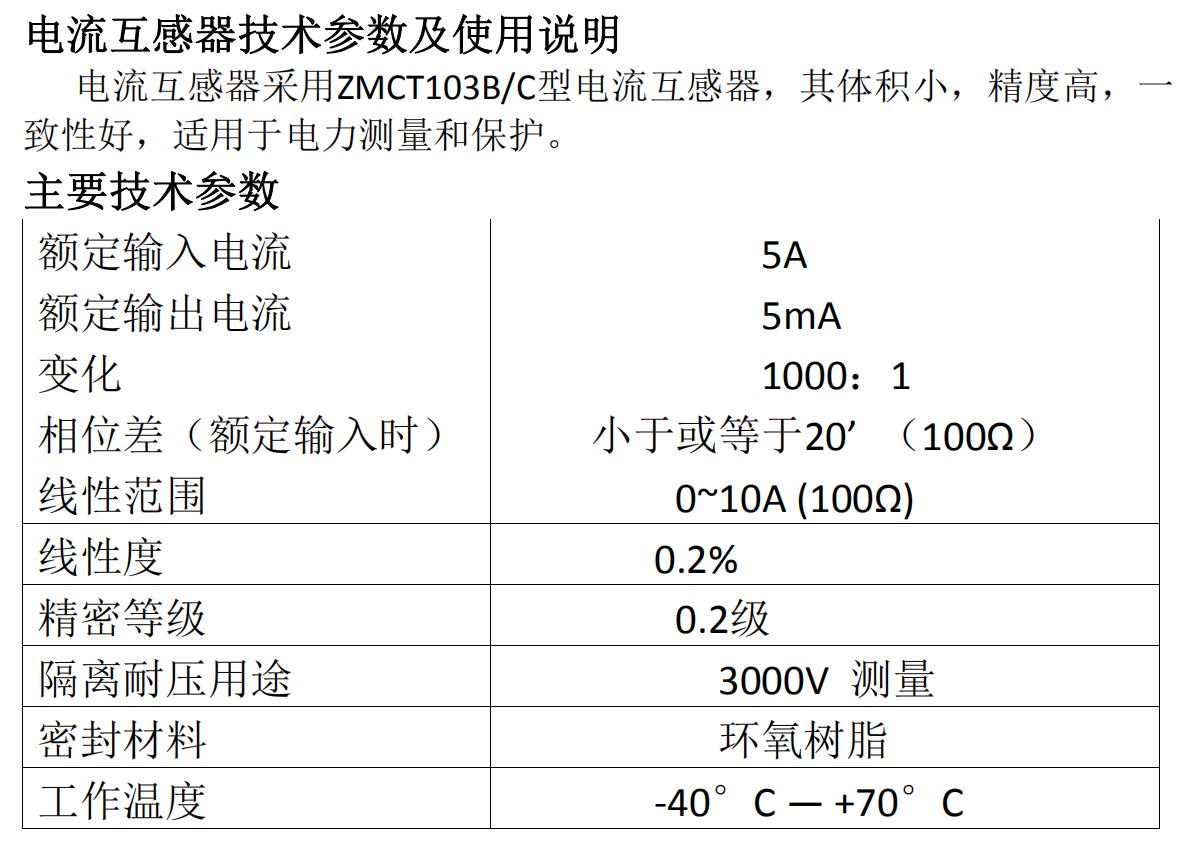

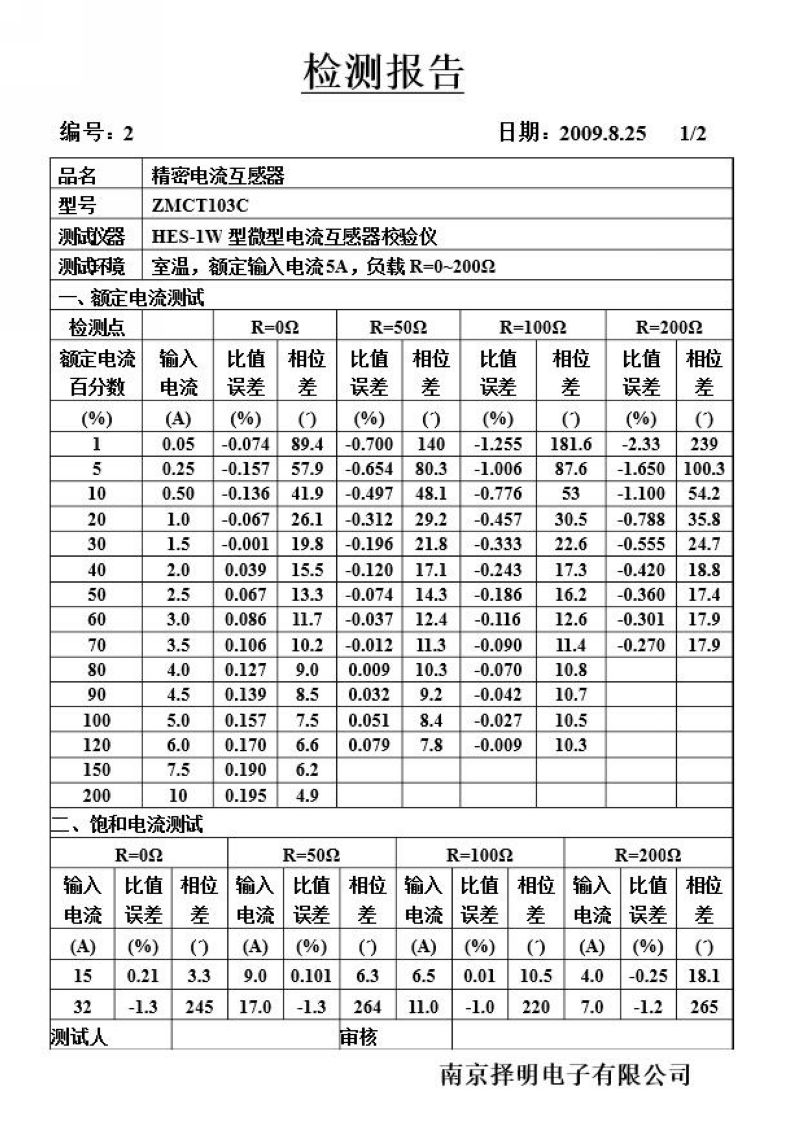

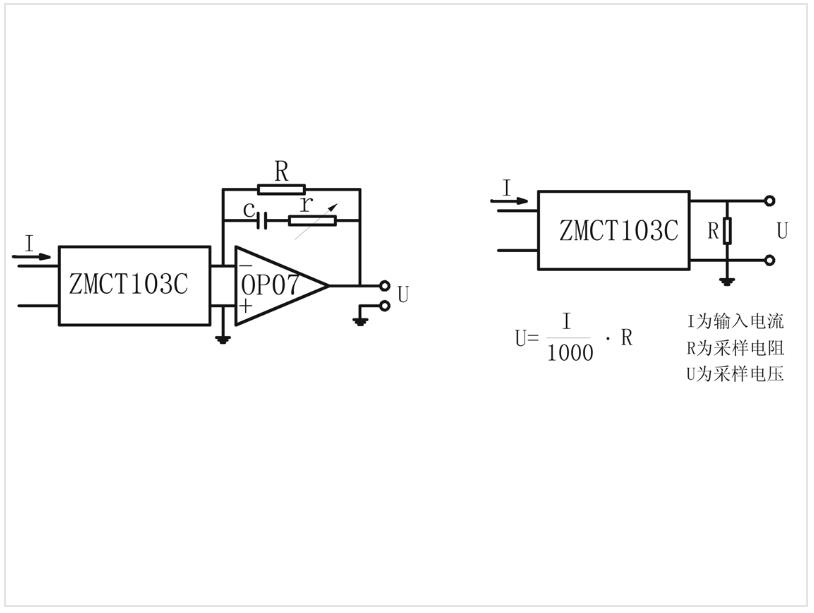

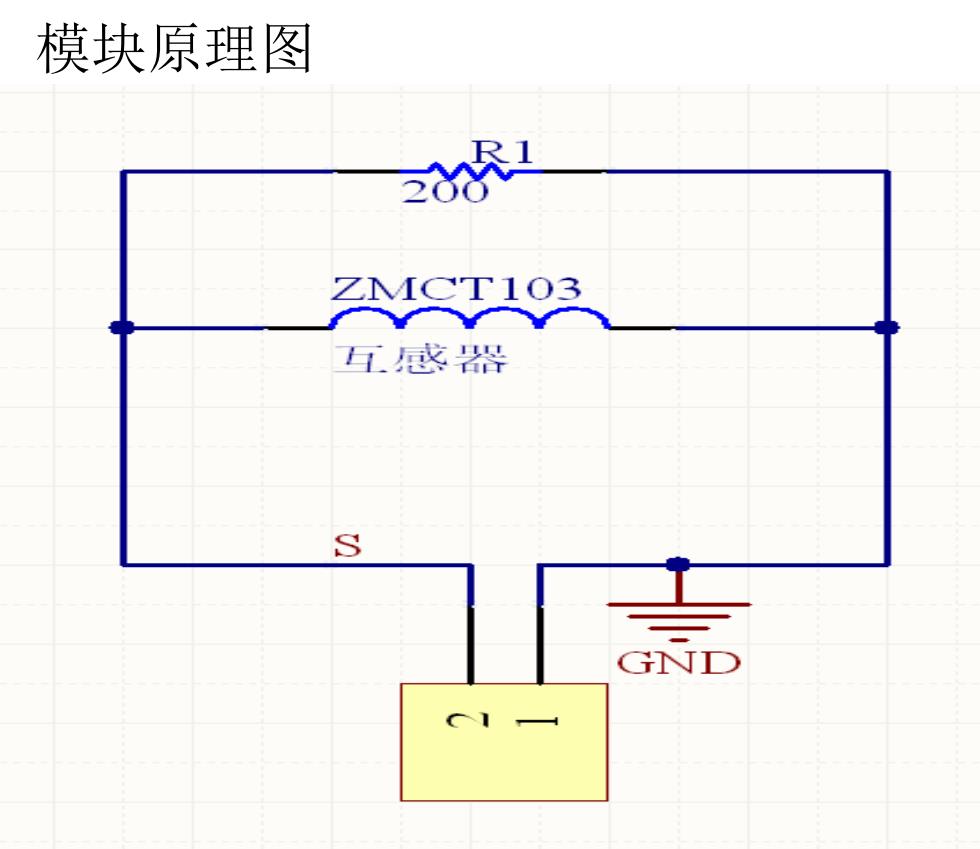

ZMCT103C技术资料

Arduino实验开源代码

代码

/*

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

实验一百三十：电流互感器模块 5A量程 单相 交流电流传感器模块

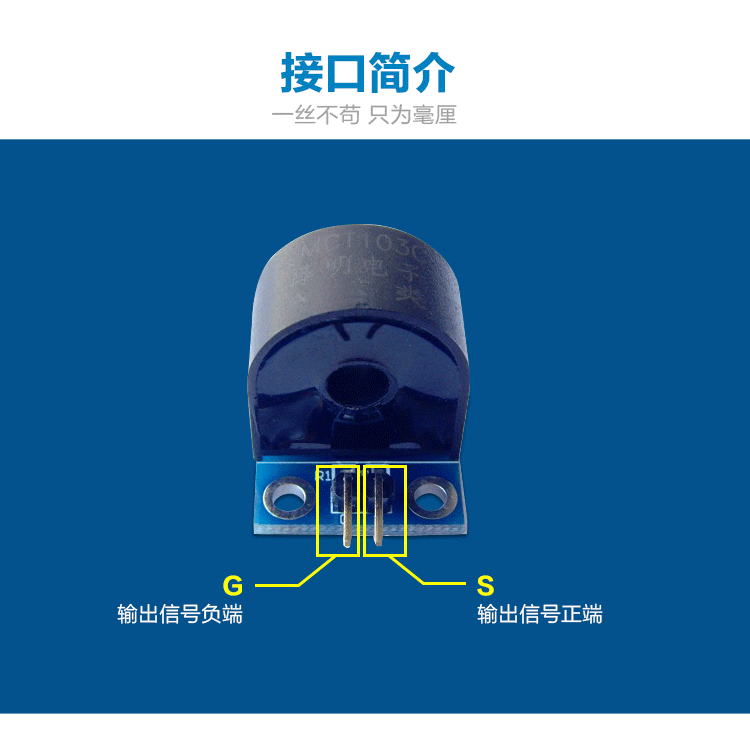

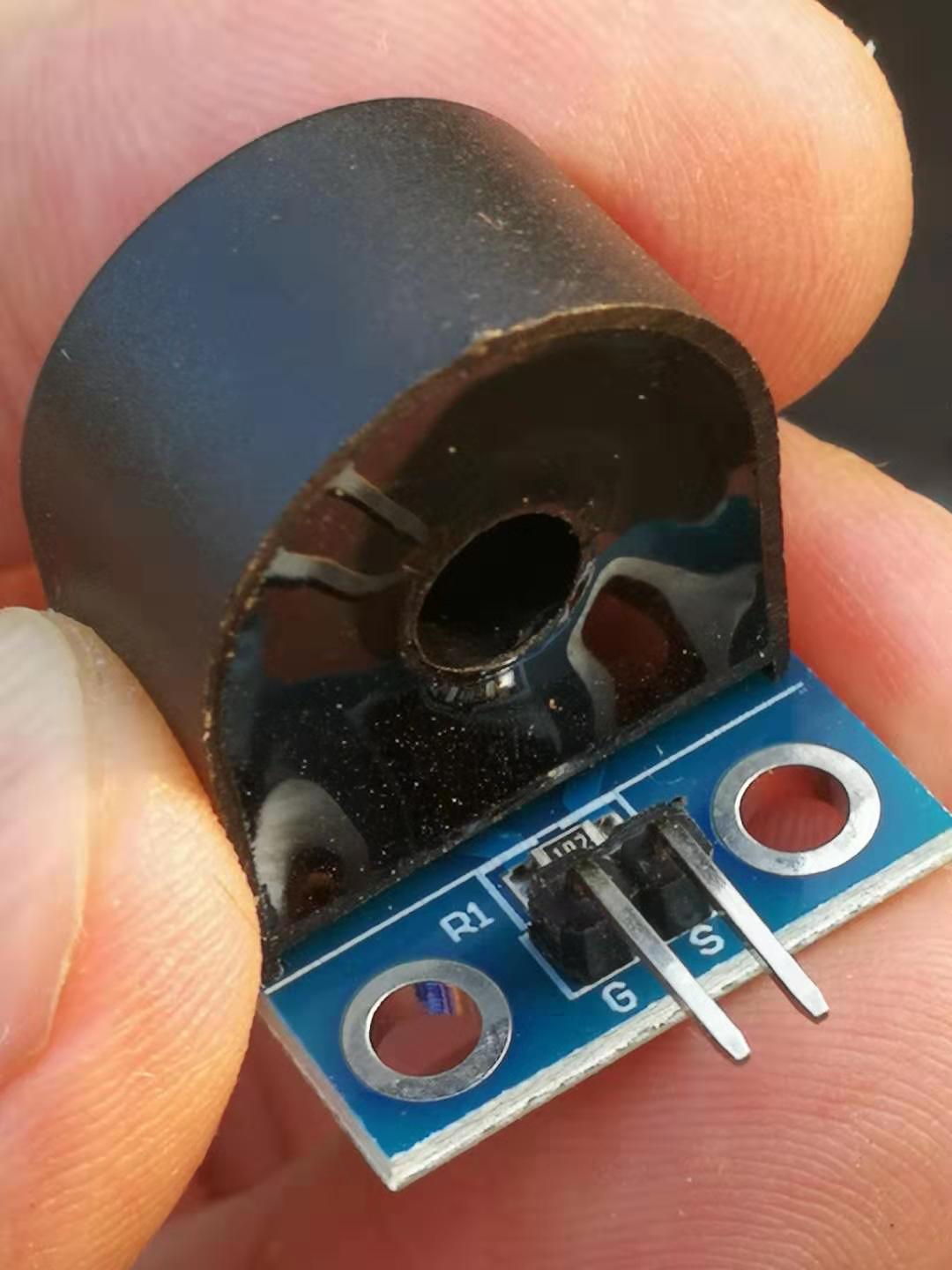

实验接线：

G端接地

S端接A0

*/



void setup()

{

  Serial.begin(9600);

  pinMode(A0, INPUT);

}

void loop()

{

  int val = analogRead(A0);

  Serial.println(val*10);

  delay(10);

}

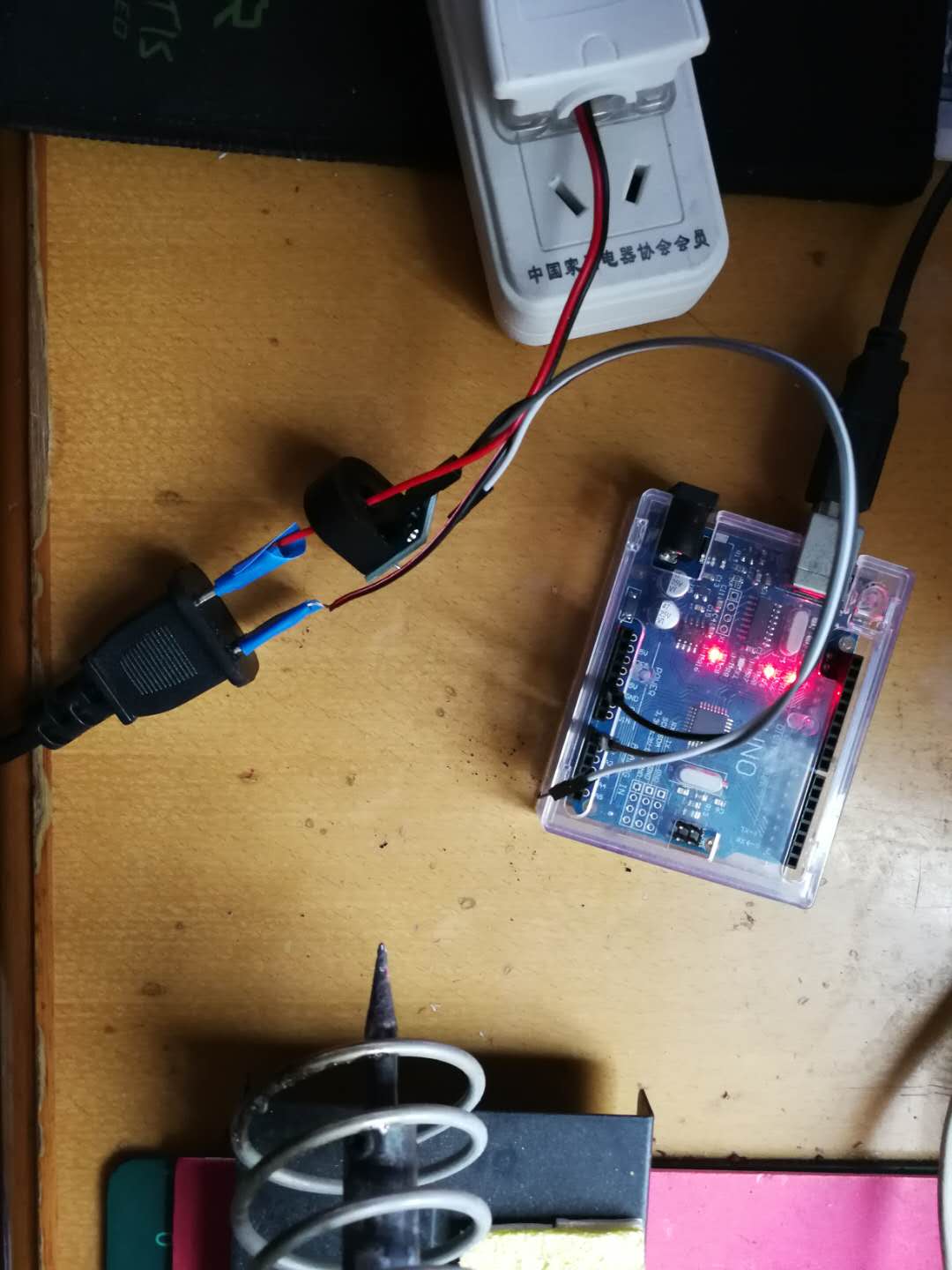

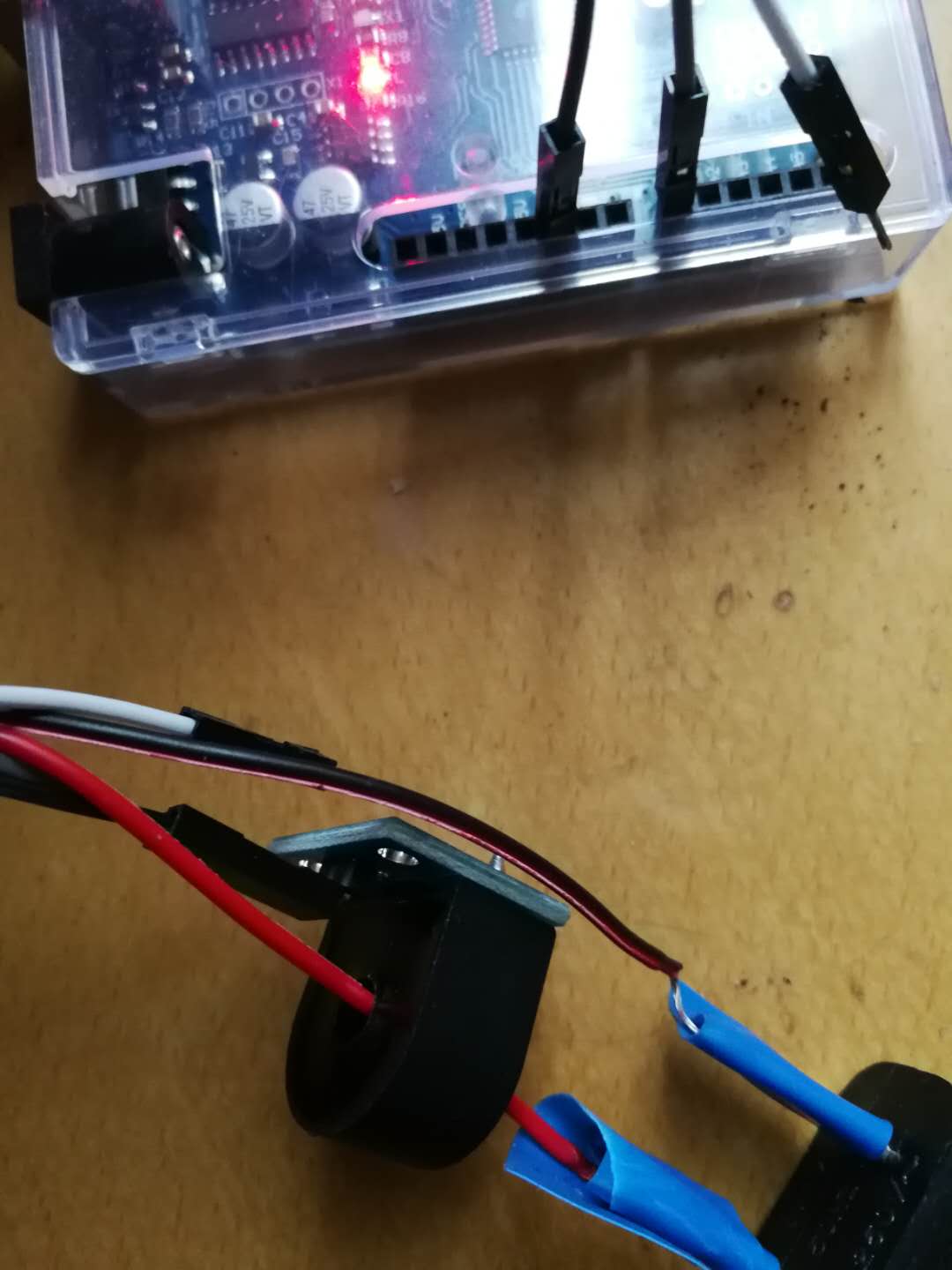

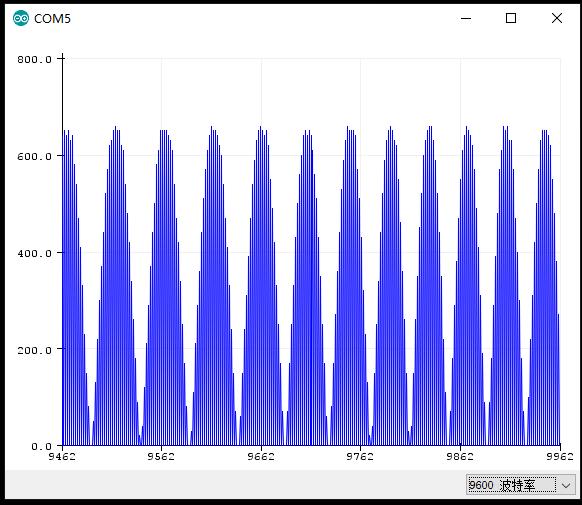

Arduino实验场景图
