ESP32-Cam 是一款运行在 ESP32-S 芯片上并使用 OV2640 摄像头的小型摄像头模块。ESP32_Cam 也可以 OV7670 摄像头，但 OV2640 更好（更高的分辨率和内置的 JPEG 编码，这消除了 ESP32-S 的处理任务）。
ESP-32 Cam 规格ESP-32 系列
它支持 Wi-Fi （802.11b/g/n）
支持蓝牙（4.2 带 BLE）
内置 LED 闪光灯

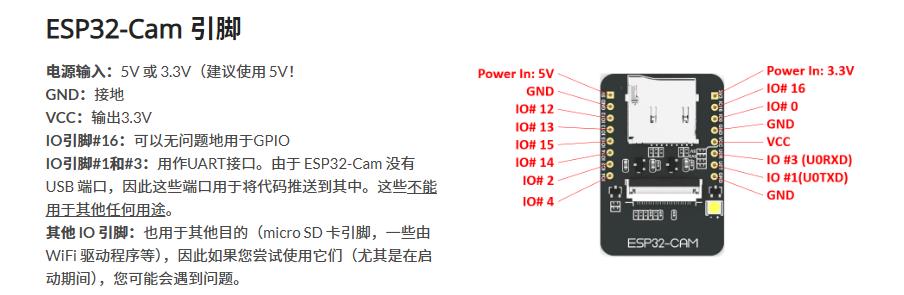

9 个 IO 端口
支持 UART、SPI、I2C 和 PWM
内置 micro SD 读卡器
输入电源：3.3V / 5V（据报道，5V 供电比 3.3V 更稳定）
OV2640 摄像头
2 百万像素
阵列尺寸：UXGA （1600 x 1200）
镜头尺寸：1/4 英寸（6.35 毫米）
最大图像传输速率：15 帧/秒

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十：ESP32 CAM开发板带OV2640摄像头模块 WIFI+蓝牙模块
项目实验之四：ESP32-CAM的OV2640摄像头连接测试

实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百三十：ESP32 CAM开发板 带OV2640摄像头模块 WIFI+蓝牙模块
  项目实验之四：ESP32-CAM的OV2640摄像头连接测试
*/

#include "esp_camera.h"  // 引入ESP32摄像头库

// 摄像头引脚配置
camera_config_t config = {
    .pin_pwdn  = 32,  // 电源引脚
    .pin_reset = -1,  // 复位引脚（未使用）
    .pin_xclk = 0,  // XCLK引脚
    .pin_sscb_sda = 26,  // SCCB SDA引脚
    .pin_sscb_scl = 27,  // SCCB SCL引脚
    .pin_d7 = 35,  // 数据引脚D7
    .pin_d6 = 34,  // 数据引脚D6
    .pin_d5 = 39,  // 数据引脚D5
    .pin_d4 = 36,  // 数据引脚D4
    .pin_d3 = 21,  // 数据引脚D3
    .pin_d2 = 19,  // 数据引脚D2
    .pin_d1 = 18,  // 数据引脚D1
    .pin_d0 = 5,   // 数据引脚D0
    .pin_vsync = 25,  // VSYNC引脚
    .pin_href = 23,  // HREF引脚
    .pin_pclk = 22,  // PCLK引脚
    .xclk_freq_hz = 20000000,  // XCLK频率（20MHz）
    .ledc_timer = LEDC_TIMER_0,  // LEDC定时器
    .ledc_channel = LEDC_CHANNEL_0,  // LEDC通道
    .pixel_format = PIXFORMAT_JPEG,  // 像素格式为JPEG
    .frame_size = FRAMESIZE_UXGA,  // 帧大小为UXGA
    .jpeg_quality = 12,  // JPEG质量
    .fb_count = 1  // 帧缓冲区数量
};

void setup() {
  Serial.begin(115200);  // 初始化串口通信，波特率为115200
  // 初始化摄像头
  esp_err_t err = esp_camera_init(&config);
  if (err != ESP_OK) {
    Serial.printf("摄像头初始化失败，出现错误 0x%x", err);  // 输出初始化失败的错误信息
  } else {
    // 摄像头初始化成功
    Serial.println("摄像头初始化成功！");
  }
}

void loop() {
  // 这里可以添加代码定期拍照和发送
  delay(1000);  // 延迟1秒
}

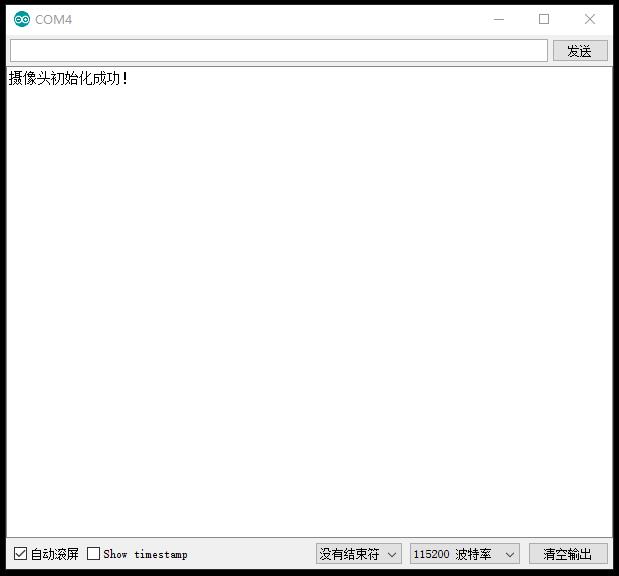

实验串口返回情况

实验代码的详细解释：

1、代码结构

```cpp
#include "esp_camera.h" // 引入ESP32摄像头库
```

这行代码引入了ESP32摄像头库，提供了摄像头初始化和操作的函数。

2、摄像头引脚配置

```cpp
camera_config_t config = {
.pin_pwdn = 32, // 电源引脚
.pin_reset = -1, // 复位引脚（未使用）
.pin_xclk = 0, // XCLK引脚
.pin_sscb_sda = 26, // SCCB SDA引脚
.pin_sscb_scl = 27, // SCCB SCL引脚
.pin_d7 = 35, // 数据引脚D7
.pin_d6 = 34, // 数据引脚D6
.pin_d5 = 39, // 数据引脚D5
.pin_d4 = 36, // 数据引脚D4
.pin_d3 = 21, // 数据引脚D3
.pin_d2 = 19, // 数据引脚D2
.pin_d1 = 18, // 数据引脚D1
.pin_d0 = 5, // 数据引脚D0
.pin_vsync = 25, // VSYNC引脚
.pin_href = 23, // HREF引脚
.pin_pclk = 22, // PCLK引脚
.xclk_freq_hz = 20000000, // XCLK频率（20MHz）
.ledc_timer = LEDC_TIMER_0, // LEDC定时器
.ledc_channel = LEDC_CHANNEL_0, // LEDC通道
.pixel_format = PIXFORMAT_JPEG, // 像素格式为JPEG
.frame_size = FRAMESIZE_UXGA, // 帧大小为UXGA
.jpeg_quality = 12, // JPEG质量
.fb_count = 1 // 帧缓冲区数量
};
```

这段代码定义了摄像头的引脚配置和其他参数：

pin_pwdn：电源引脚，设置为32。
pin_reset：复位引脚，未使用，设置为-1。
pin_xclk：XCLK引脚，设置为0。
pin_sscb_sda：SCCB SDA引脚，设置为26。
pin_sscb_scl：SCCB SCL引脚，设置为27。
pin_d0 到 pin_d7：数据引脚，分别设置为5, 18, 19, 21, 36, 39, 34, 35。
pin_vsync：VSYNC引脚，设置为25。
pin_href：HREF引脚，设置为23。
pin_pclk：PCLK引脚，设置为22。
xclk_freq_hz：XCLK频率，设置为20MHz。
ledc_timer：LEDC定时器，设置为LEDC_TIMER_0。
ledc_channel：LEDC通道，设置为LEDC_CHANNEL_0。
pixel_format：像素格式，设置为JPEG。
frame_size：帧大小，设置为UXGA。
jpeg_quality：JPEG质量，设置为12。
fb_count：帧缓冲区数量，设置为1。

3、初始化设置

```cpp
void setup() {
Serial.begin(115200); // 初始化串口通信，波特率为115200
// 初始化摄像头
esp_err_t err = esp_camera_init(&config);
if (err != ESP_OK) {
Serial.printf("摄像头初始化失败，出现错误 0x%x", err); // 输出初始化失败的错误信息
} else {
// 摄像头初始化成功
Serial.println("摄像头初始化成功！");
}
}
```

在setup()函数中：

Serial.begin(115200)：初始化串口通信，波特率为115200，用于调试输出。
esp_camera_init(&config)：使用定义好的配置初始化摄像头。
如果初始化失败，输出错误信息。
如果初始化成功，输出成功信息。

4、主循环

```cpp
void loop() {
// 这里可以添加代码定期拍照和发送
delay(1000); // 延迟1秒
}
```

在loop()函数中：
目前没有具体操作，只是延迟1秒。您可以在这里添加代码来定期拍照和发送图像。
这个代码主要用于测试摄像头的连接和初始化。如果摄像头初始化成功，您可以在loop()函数中添加更多功能，例如定期拍照和处理图像。

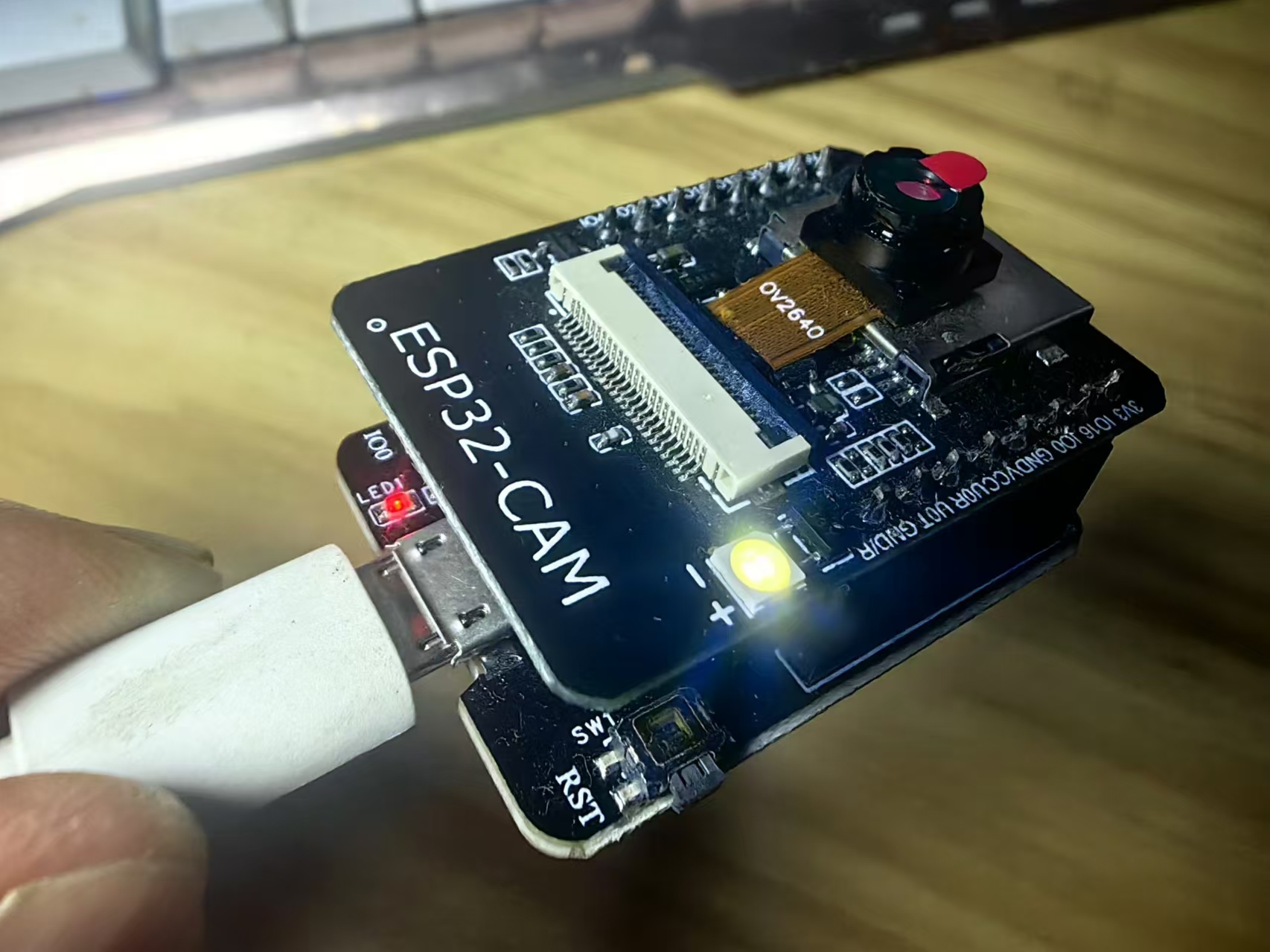

实验场景图
