【花雕学编程】Arduino动手做（232）---ESP32-S3 CAM读取热敏电阻模拟值的温度计

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

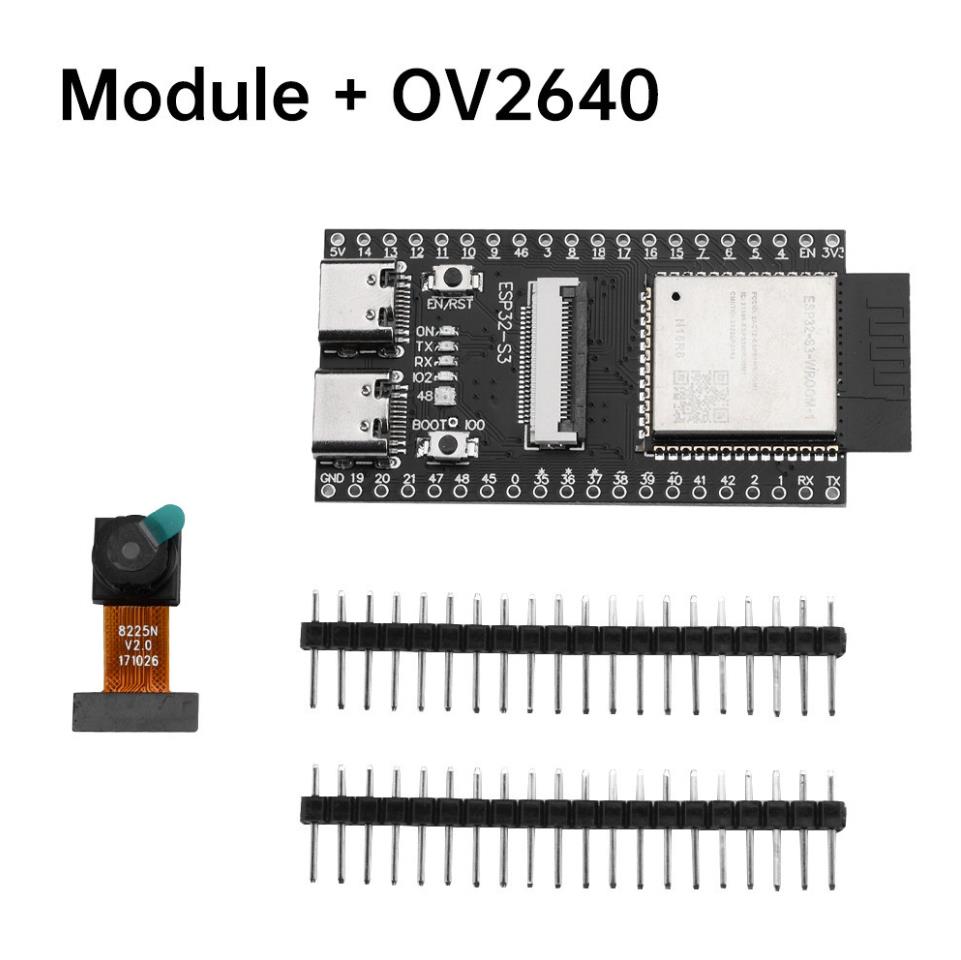

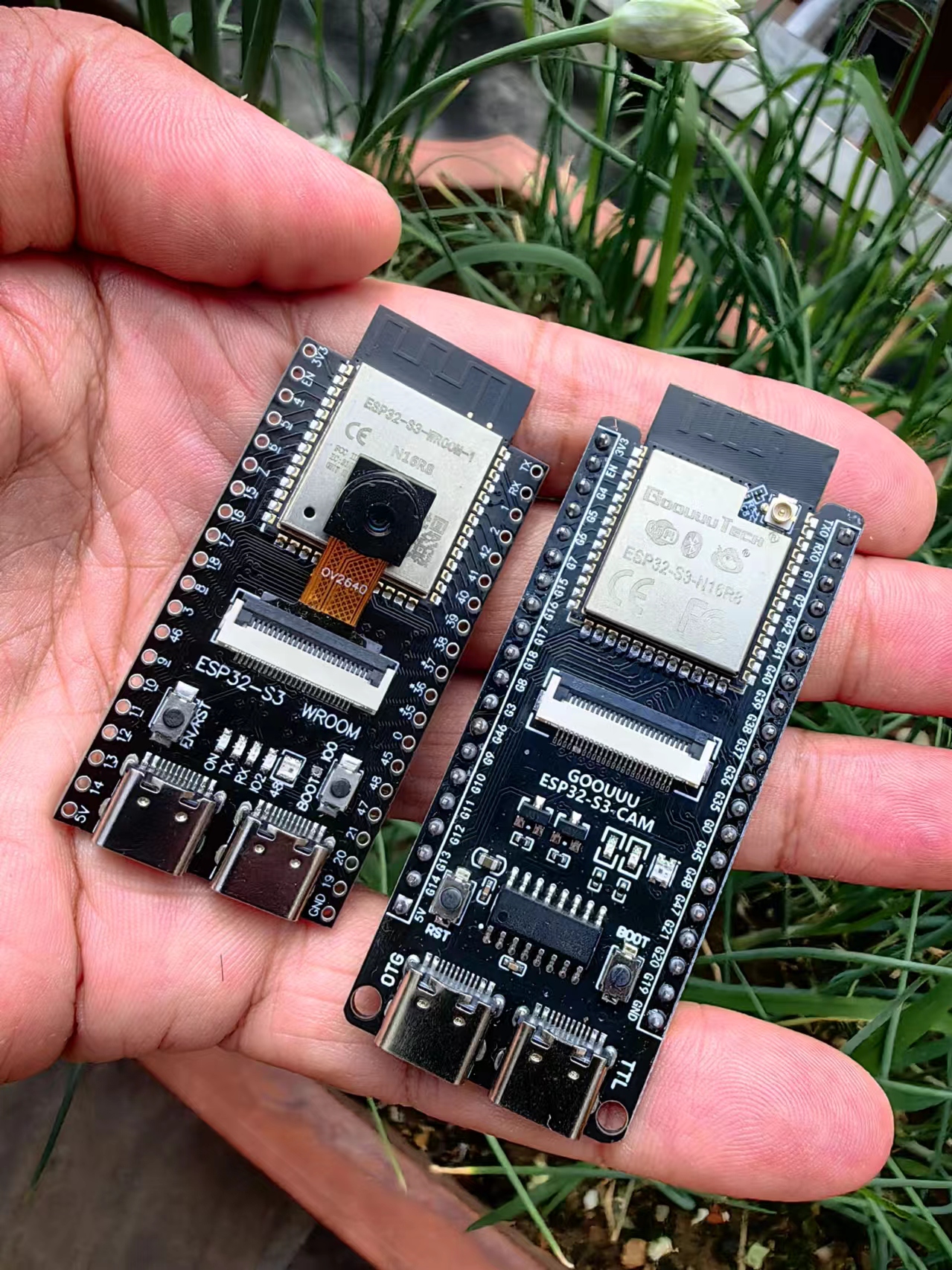

   实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
   OV2640/5640摄像头模组

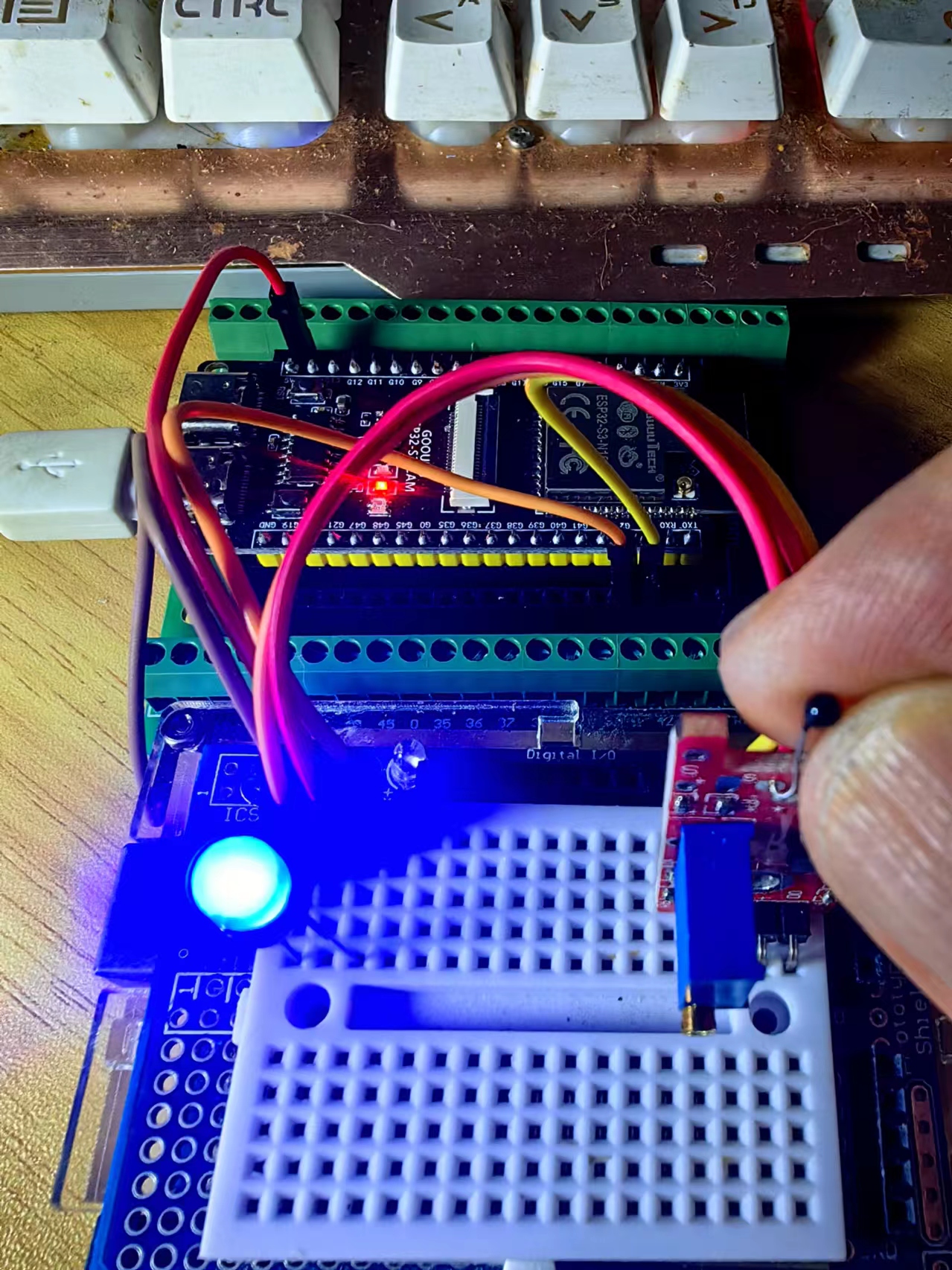

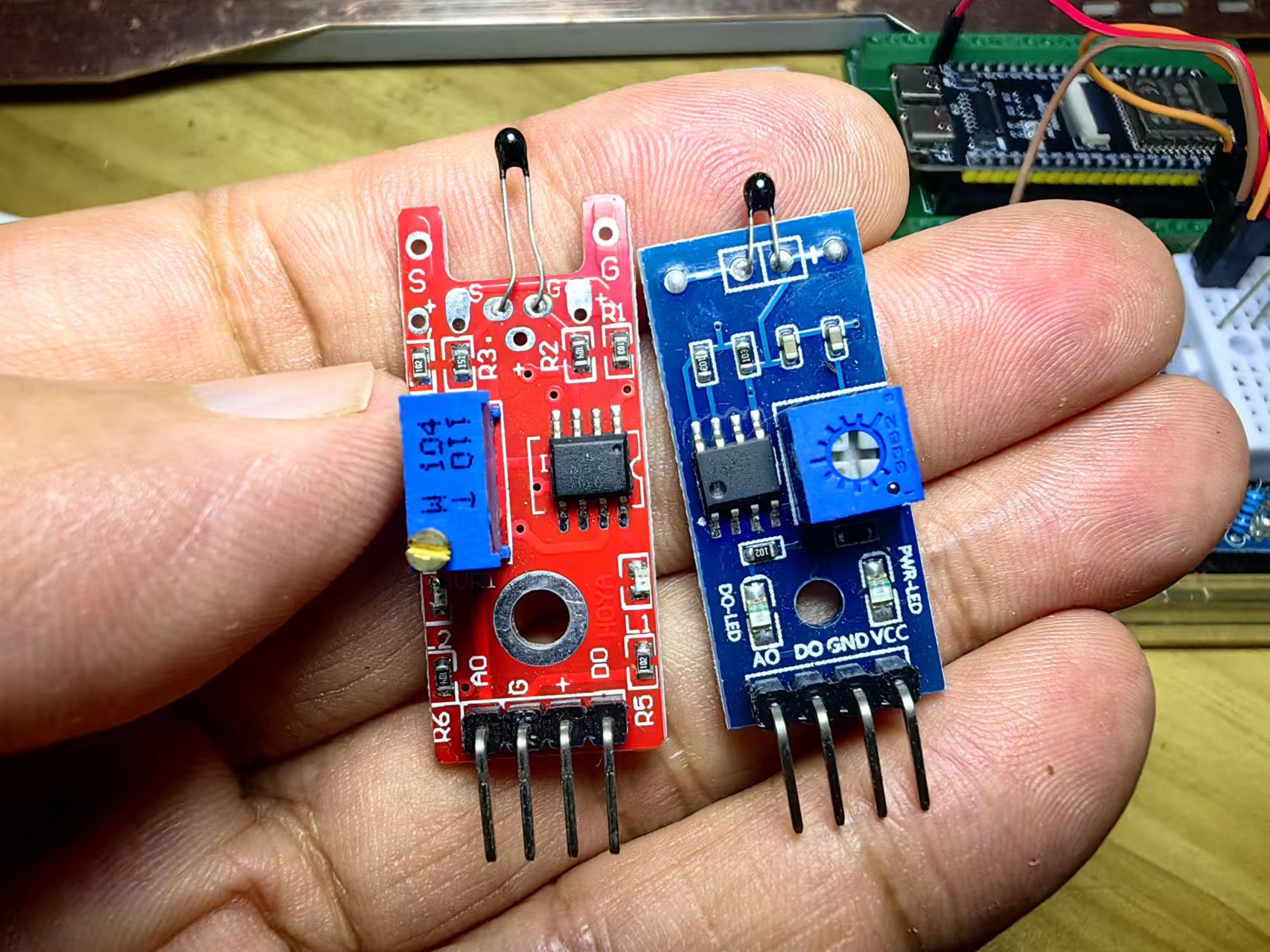

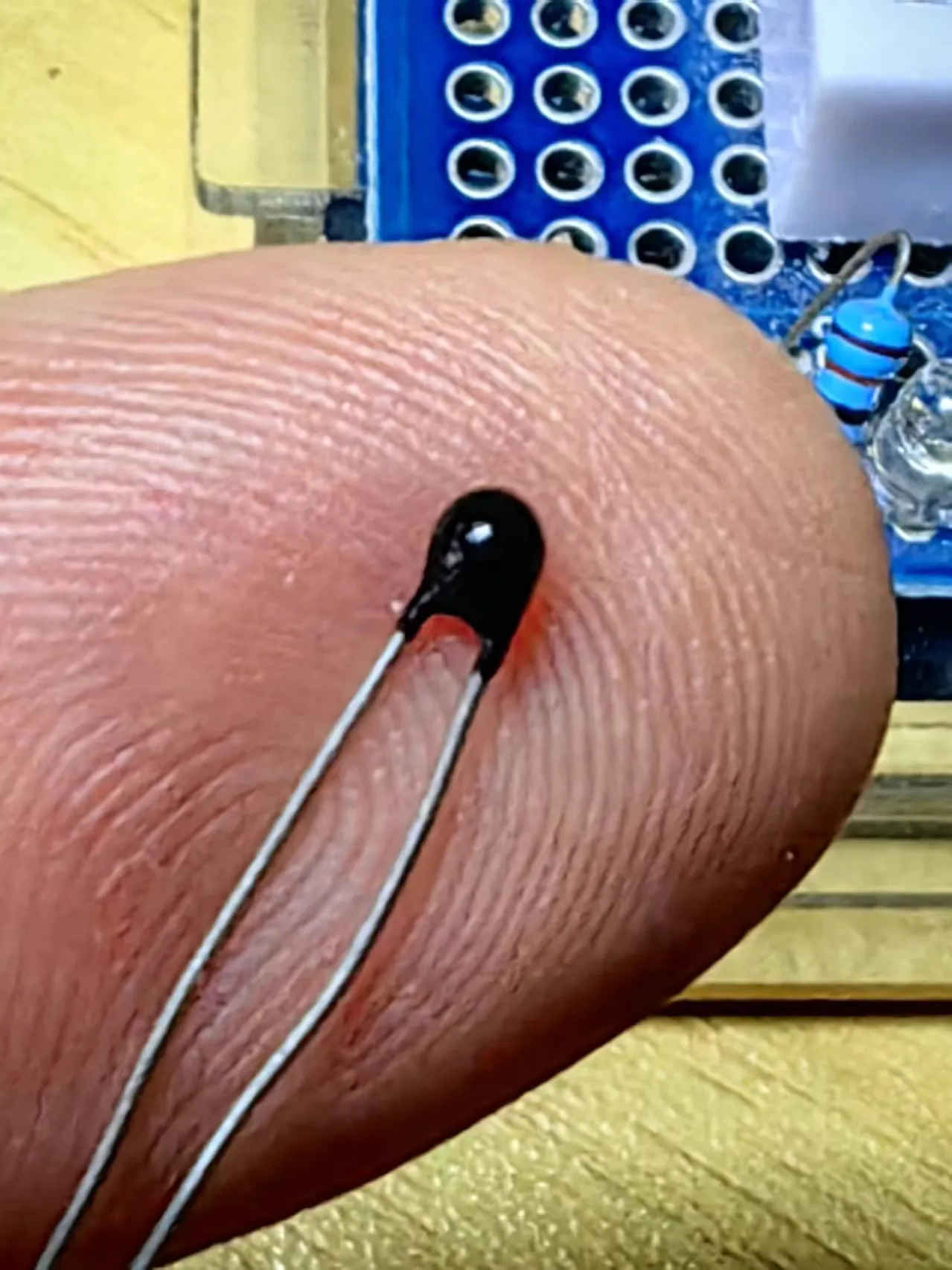

  {花雕动手做}项目之二十五：ESP32-S3 CAM读取热敏电阻模拟值的温度计
*/

#define PIN_ANALOG_IN 1  // 定义模拟输入引脚
#define PIN_LED 2         // 定义LED引脚
#define TEMP_THRESHOLD 29 // 定义温度阈值

// Steinhart-Hart常数
const float A = 1.009249522e-03;
const float B = 2.378405444e-04;
const float C = 2.019202697e-07;

void setup() {
  Serial.begin(115200); // 初始化串口通信，波特率为115200
  pinMode(PIN_LED, OUTPUT); // 设置LED引脚为输出模式
  Serial.println("热敏电阻模块准备就绪！");
}

void loop() {
  int adcVal = analogRead(PIN_ANALOG_IN); // 读取模拟输入值

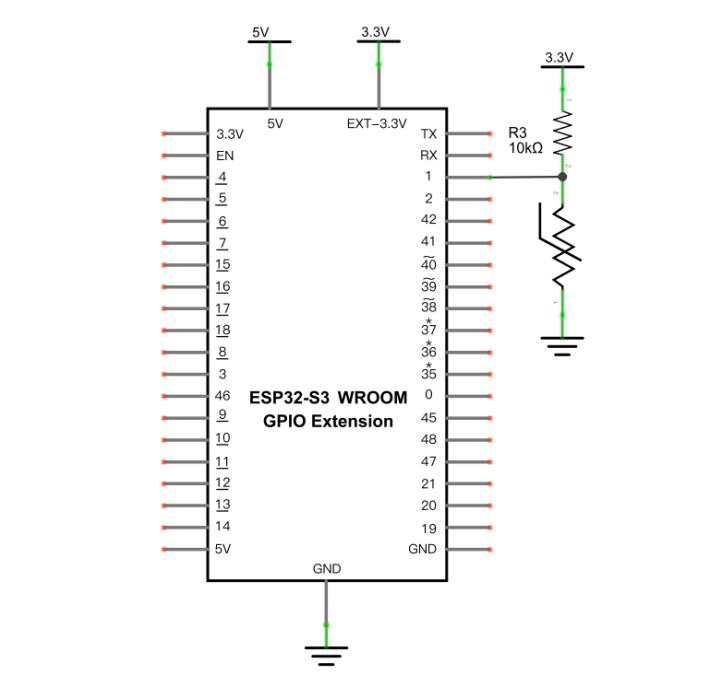

  float resistance = (1023.0 / adcVal - 1) * 10000; // 计算热敏电阻的电阻值，假设分压电阻为10kΩ
  float temperature = 1.0 / (A + B * log(resistance) + C * pow(log(resistance), 3)) - 273.15; // 使用Steinhart-Hart方程计算温度

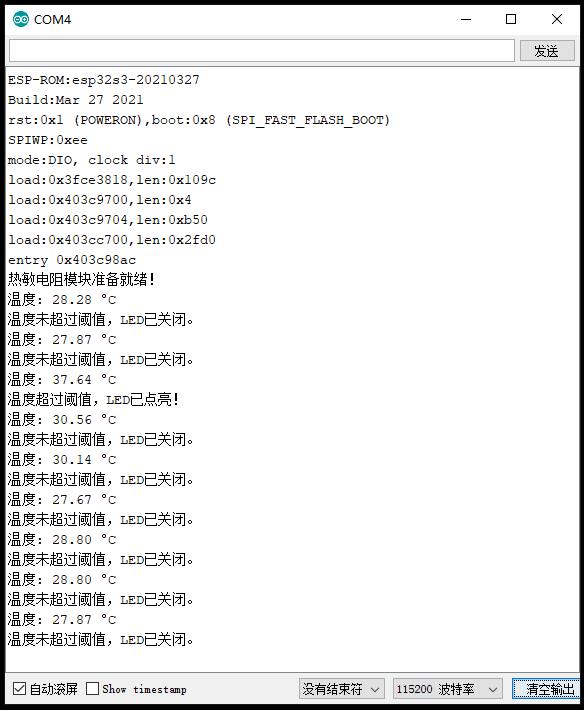

  Serial.print("温度: ");
  Serial.print(temperature);
  Serial.println(" °C");

  if (temperature > TEMP_THRESHOLD) {
    digitalWrite(PIN_LED, HIGH); // 点亮LED
    Serial.println("温度超过阈值，LED已点亮！");
  } else {
    digitalWrite(PIN_LED, LOW); // 关闭LED
    Serial.println("温度未超过阈值，LED已关闭。");
  }

  delay(2000); // 延迟2000毫秒
}
