【花雕学编程】Arduino动手做(232)---ESP32-S3 CAM使用霍尔传感器测量磁场控制LED灯

2024-10-0136
AI 快速预览详细 收起
本文介绍了如何使用ESP32-S3 CAM开发板和霍尔传感器模块测量磁场并控制LED灯。首先,文章详细解释了霍尔传感器的工作原理、组成及应用。然后,提供了具体的Arduino代码示例,展示了如何通过数字引脚1连接霍尔传感器,数字引脚2连接LED,实现磁场检测与LED控制。通过这个实验,读者可以深入了解霍尔传感器的应用,并动手实践相关技术。

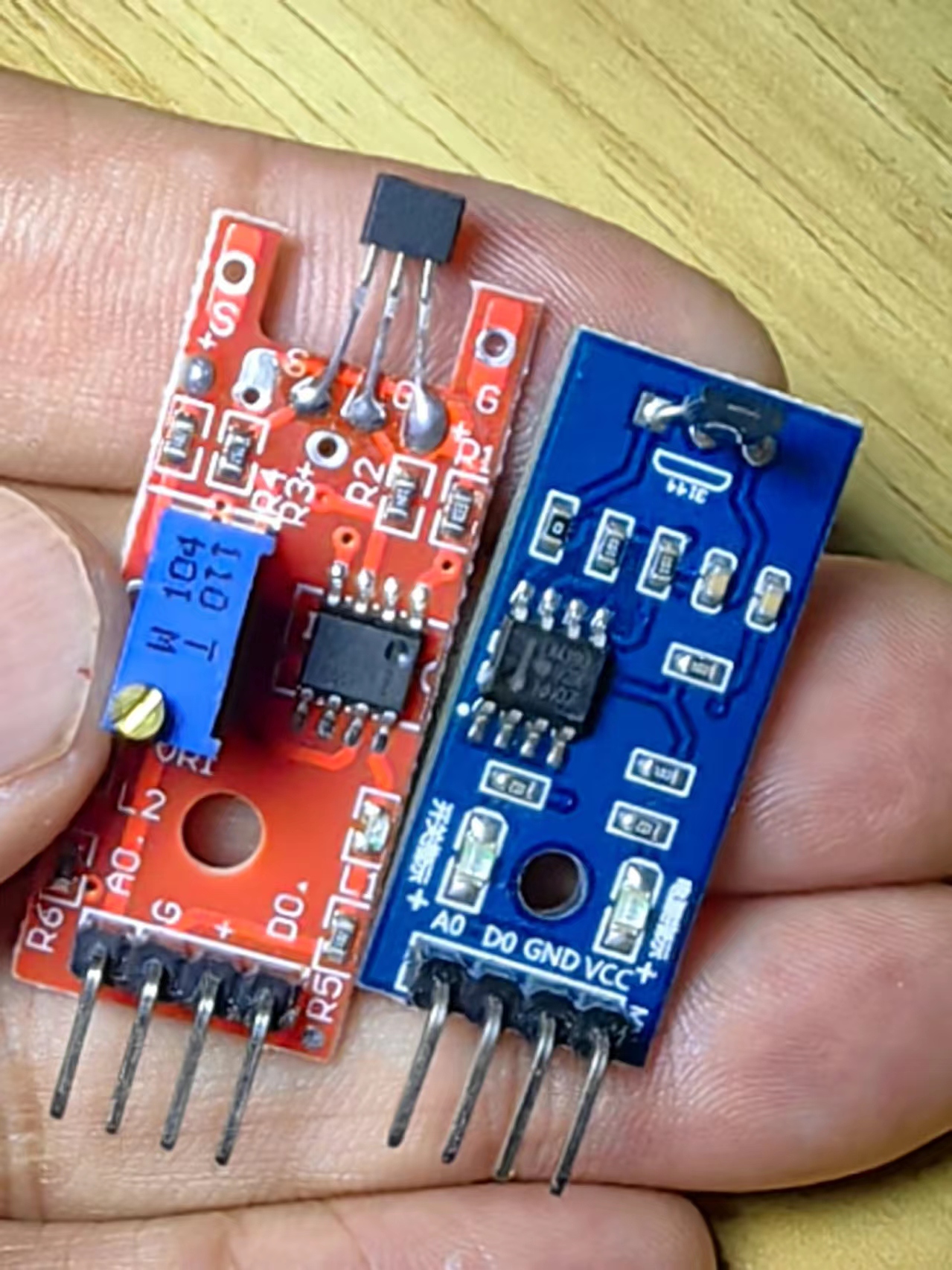

霍尔传感器模块是一种基于霍尔效应的传感器,用于检测磁场的存在和强度。

1、霍尔传感器的工作原理
霍尔传感器利用霍尔效应工作。当电流通过导体并置于垂直于电流方向的磁场中时,导体内会产生电压差,这就是霍尔效应。霍尔传感器通过检测这个电压差来感知磁场的变化。

2、霍尔传感器模块的组成
一个典型的霍尔传感器模块通常包括以下几个部分:
霍尔元件:核心部件,用于检测磁场。
电压调节器:确保传感器工作在稳定的电压范围内。
信号放大器:放大霍尔元件产生的微弱信号。
施密特触发器:用于将模拟信号转换为数字信号。
输出驱动器:提供输出信号,通常是开集电极输出。

3、霍尔传感器模块的应用
霍尔传感器模块广泛应用于各种领域,包括但不限于:
电机转速检测:通过检测磁场变化来测量电机的转速。
位置检测:用于检测物体的位置或移动,例如在汽车中的位置传感器。
电流检测:用于测量电流的大小,常用于电源管理系统。
限位开关:用于检测机械运动的极限位置,防止超出预定范围。

4、使用霍尔传感器模块的注意事项
供电电压:确保供电电压在传感器模块的工作范围内,通常为5V。
磁场方向:霍尔传感器对磁场方向敏感,确保磁铁的正确极性靠近传感器。
环境干扰:避免强磁场或电磁干扰,以确保传感器的准确性。
温度影响:霍尔传感器的性能可能会受到温度变化的影响,必要时进行温度补偿。




 【Arduino】168种传感器模块系列实验(资料代码+仿真编程+图形编程)

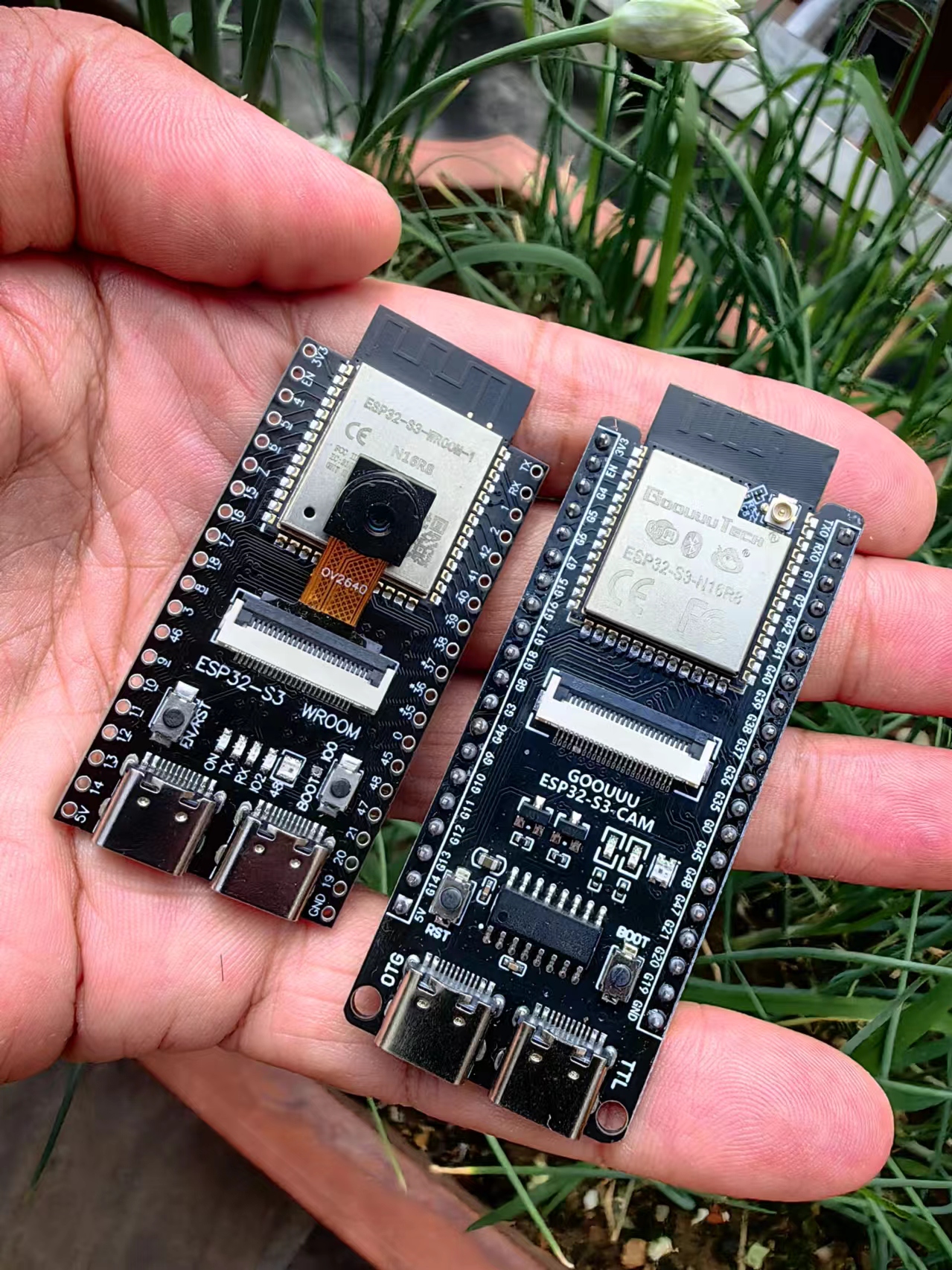

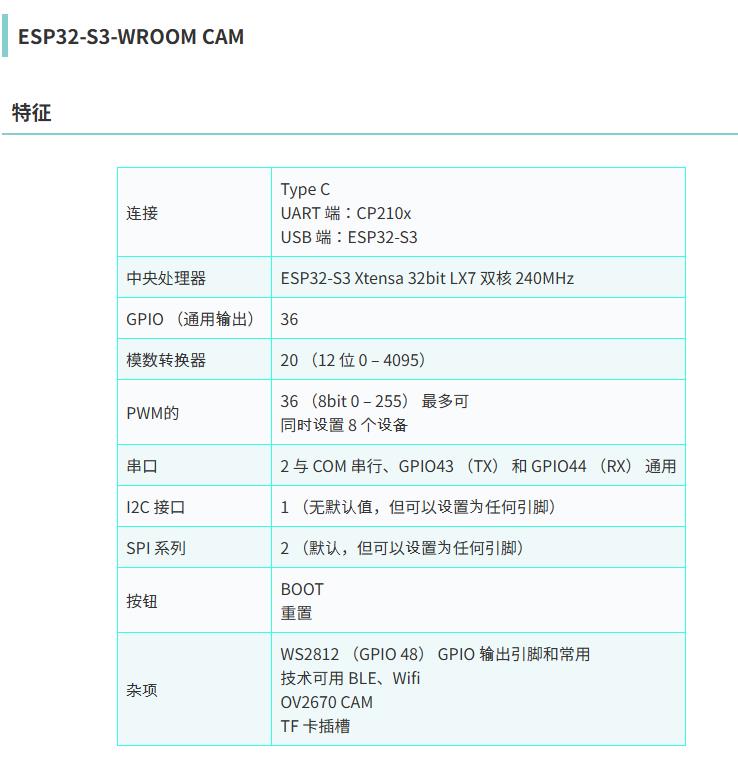

  实验二百三十二:ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块

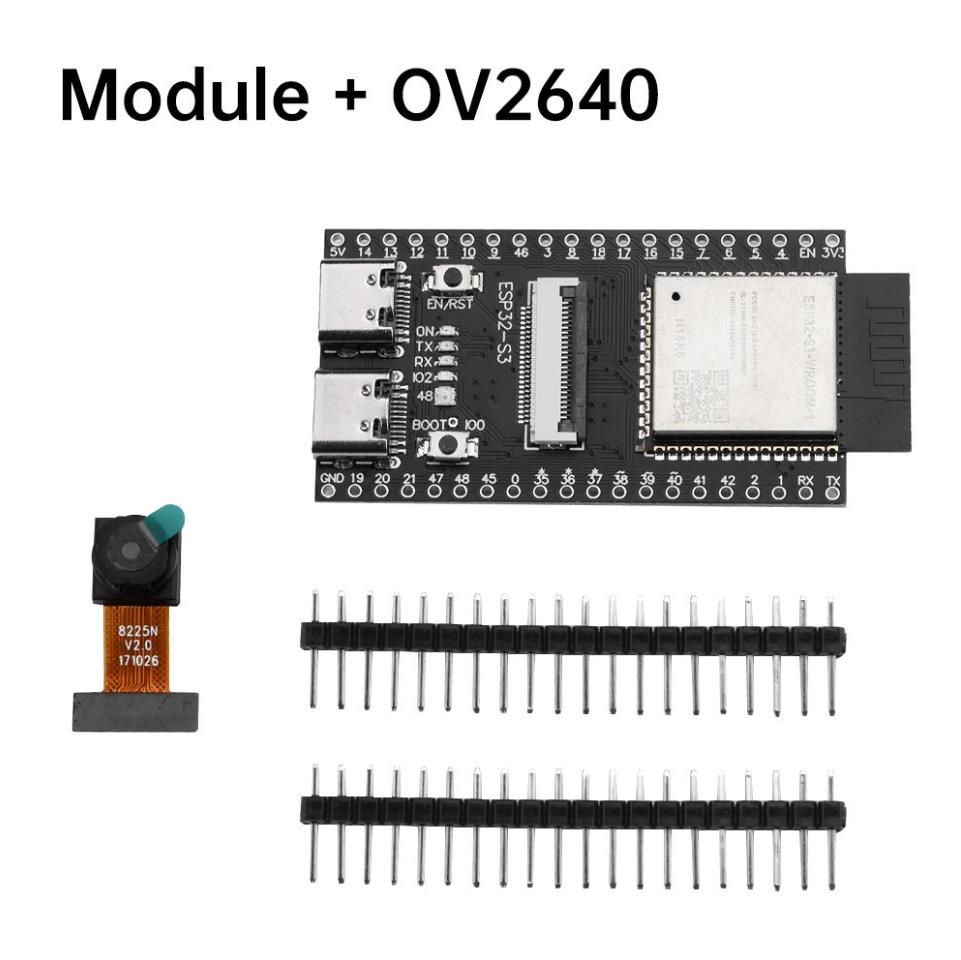

  OV2640/5640摄像头模组
 {花雕动手做}项目之三十一:ESP32-S3 CAM使用霍尔传感器测量磁场控制LED灯

实验开源代码



代码
/*
  【Arduino】168种传感器模块系列实验(资料代码+仿真编程+图形编程)
   实验二百三十二:ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
   OV2640/5640摄像头模组
  {花雕动手做}项目之三十一:ESP32-S3 CAM使用霍尔传感器测量磁场控制LED灯
*/

const int hallPin = 1; // 霍尔传感器连接到数字引脚1
const int ledPin = 2; // LED连接到数字引脚2

void setup() {
  pinMode(hallPin, INPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(115200);
  Serial.println("霍尔传感器准备就绪");
}

void loop() {
  int sensorValue = digitalRead(hallPin);
  if (sensorValue == LOW) {
    digitalWrite(ledPin, HIGH); // 当检测到磁场时点亮LED
    Serial.println("检测磁场,LED灯亮");
  } else {
    digitalWrite(ledPin, LOW); // 没有检测到磁场时熄灭LED
    Serial.println("没有磁场");
  }
  delay(1000);
}

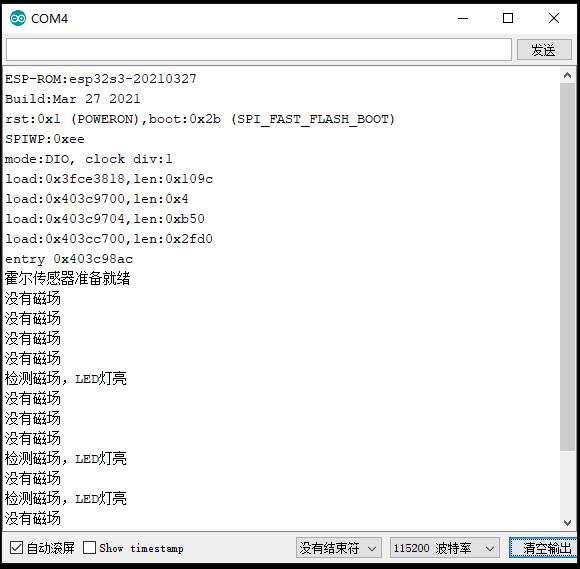

实验串口返回情况

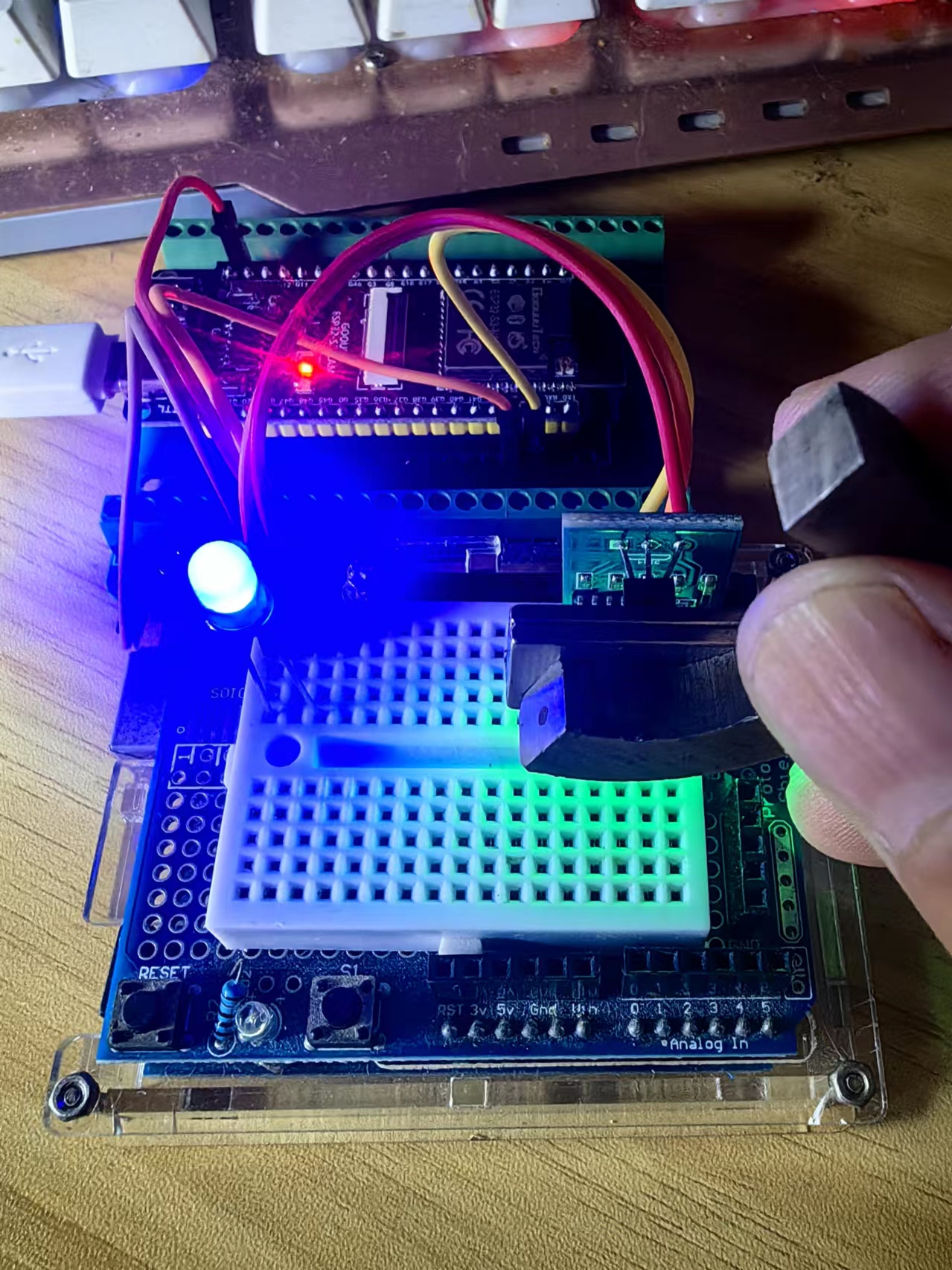

实验场景图
