🚀 掌握磁场检测：ESP32-S3 CAM + 模拟量霍尔传感器 🧲

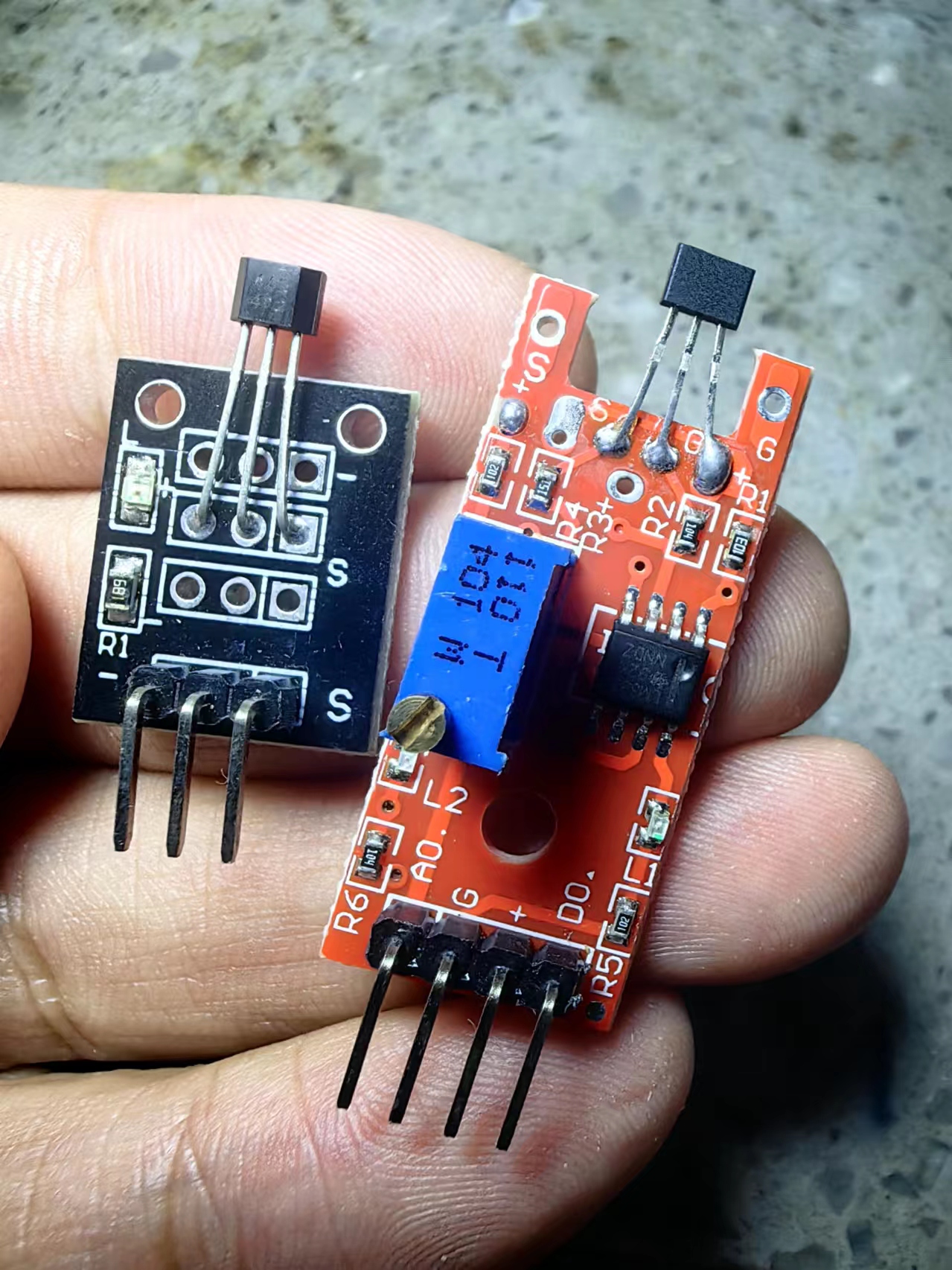

模拟量霍尔传感器模块是一种基于霍尔效应的传感器，用于检测磁场的强度，并将其转换为模拟电压信号输出。

1、工作原理
霍尔效应是指当电流通过导体并置于垂直于电流方向的磁场中时，导体内会产生电压差。模拟量霍尔传感器利用这一效应，通过检测磁场强度来输出与之成比例的电压信号。

2、组成部分
一个典型的模拟量霍尔传感器模块通常包括以下几个部分：
霍尔元件：核心部件，用于检测磁场。
电压调节器：确保传感器工作在稳定的电压范围内。
信号放大器：放大霍尔元件产生的微弱信号。
模拟输出接口：提供与磁场强度成比例的电压信号。

3、应用领域
模拟量霍尔传感器模块广泛应用于各种领域，包括但不限于：
电机转速检测：通过检测磁场变化来测量电机的转速。
位置检测：用于检测物体的位置或移动，例如在汽车中的位置传感器。
电流检测：用于测量电流的大小，常用于电源管理系统。
限位开关：用于检测机械运动的极限位置，防止超出预定范围。

4、使用注意事项
供电电压：确保供电电压在传感器模块的工作范围内，通常为5V。
磁场方向：霍尔传感器对磁场方向敏感，确保磁铁的正确极性靠近传感器。
环境干扰：避免强磁场或电磁干扰，以确保传感器的准确性。
温度影响：霍尔传感器的性能可能会受到温度变化的影响，必要时进行温度补偿。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

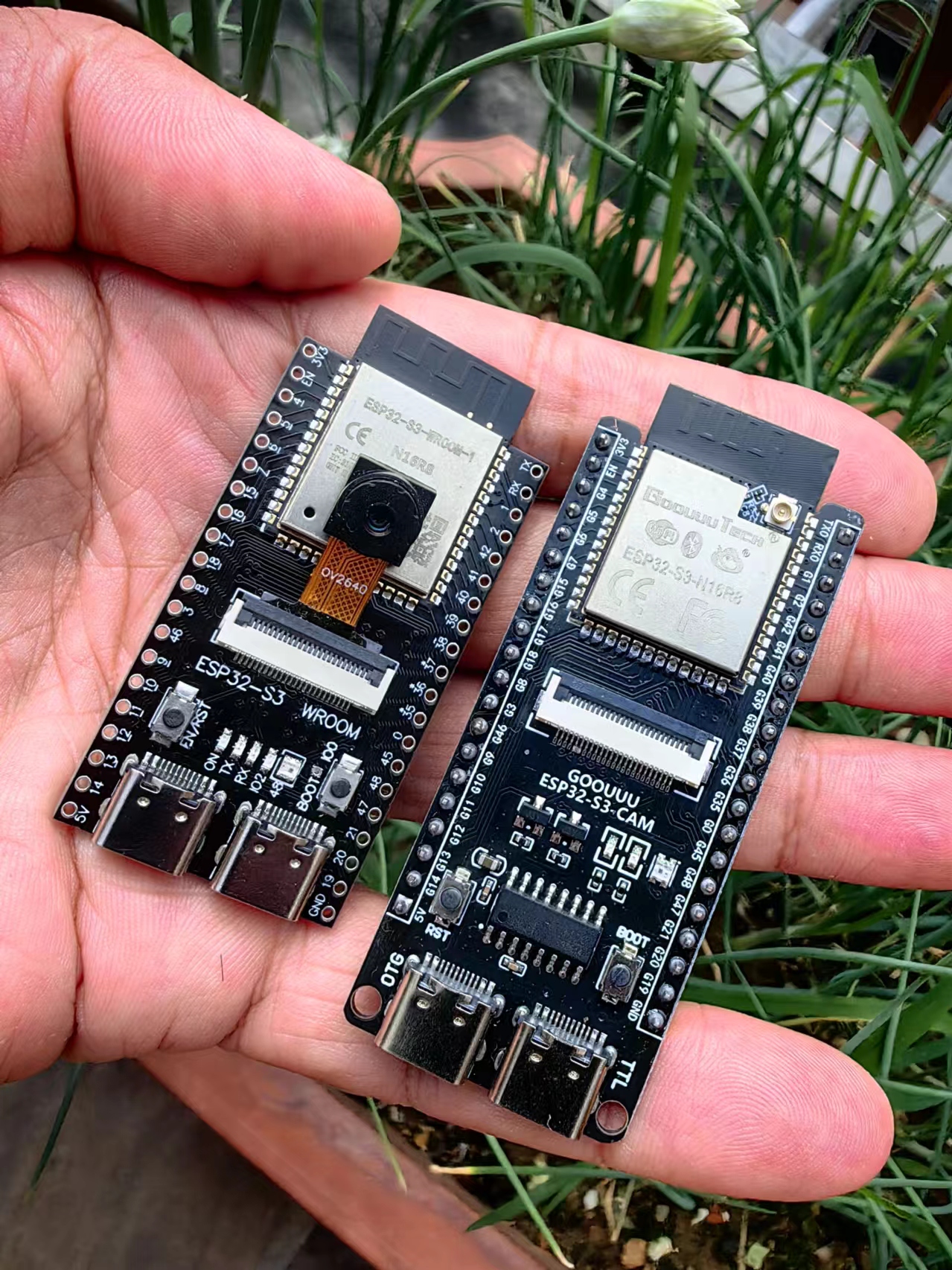

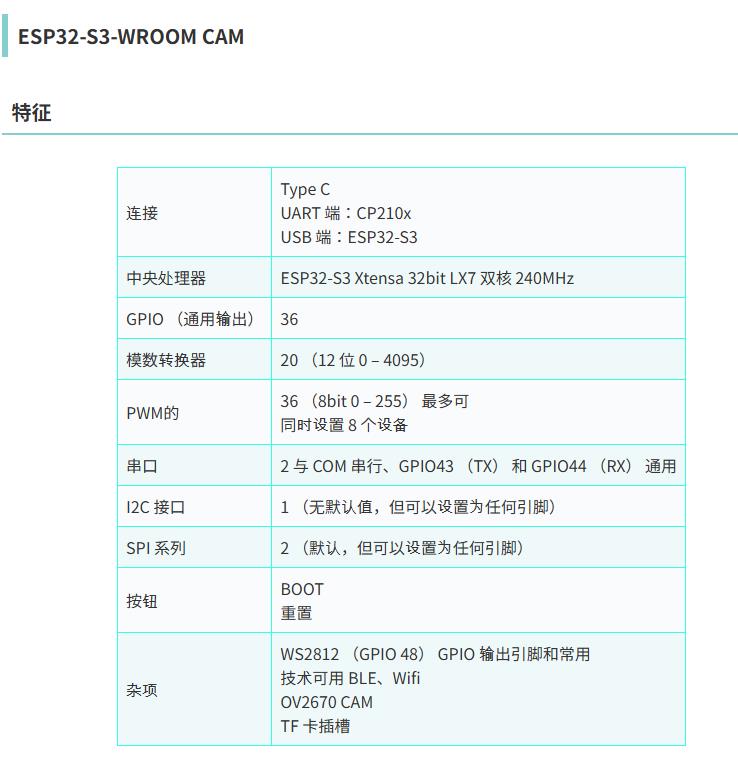

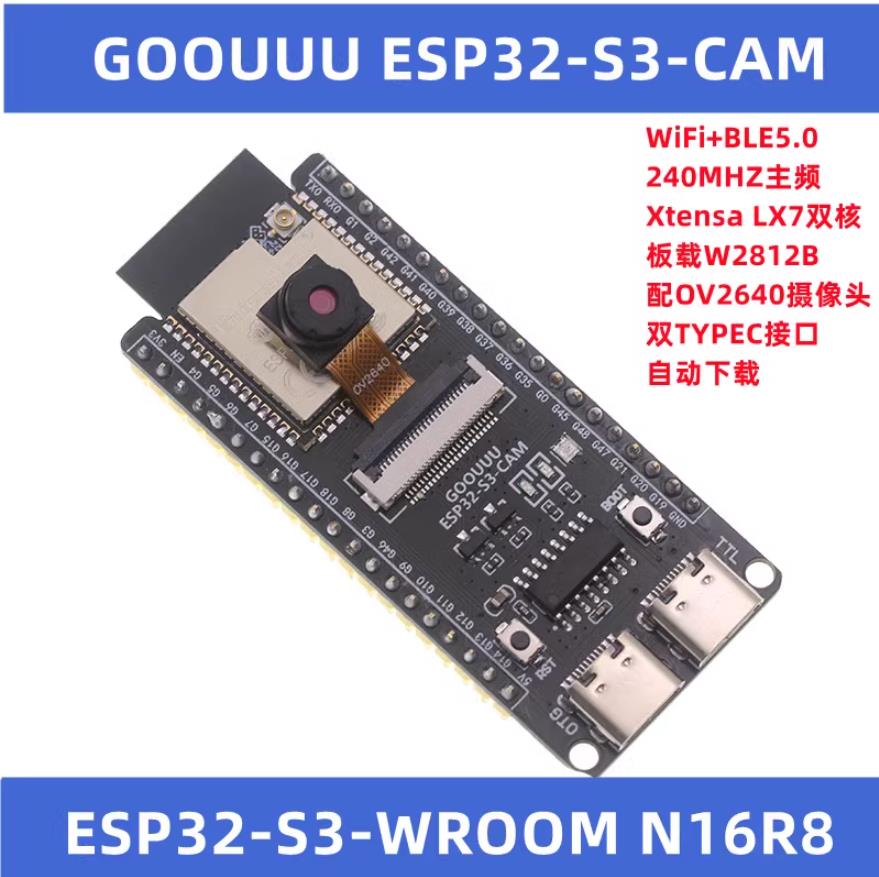

实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
OV2640/5640摄像头模组

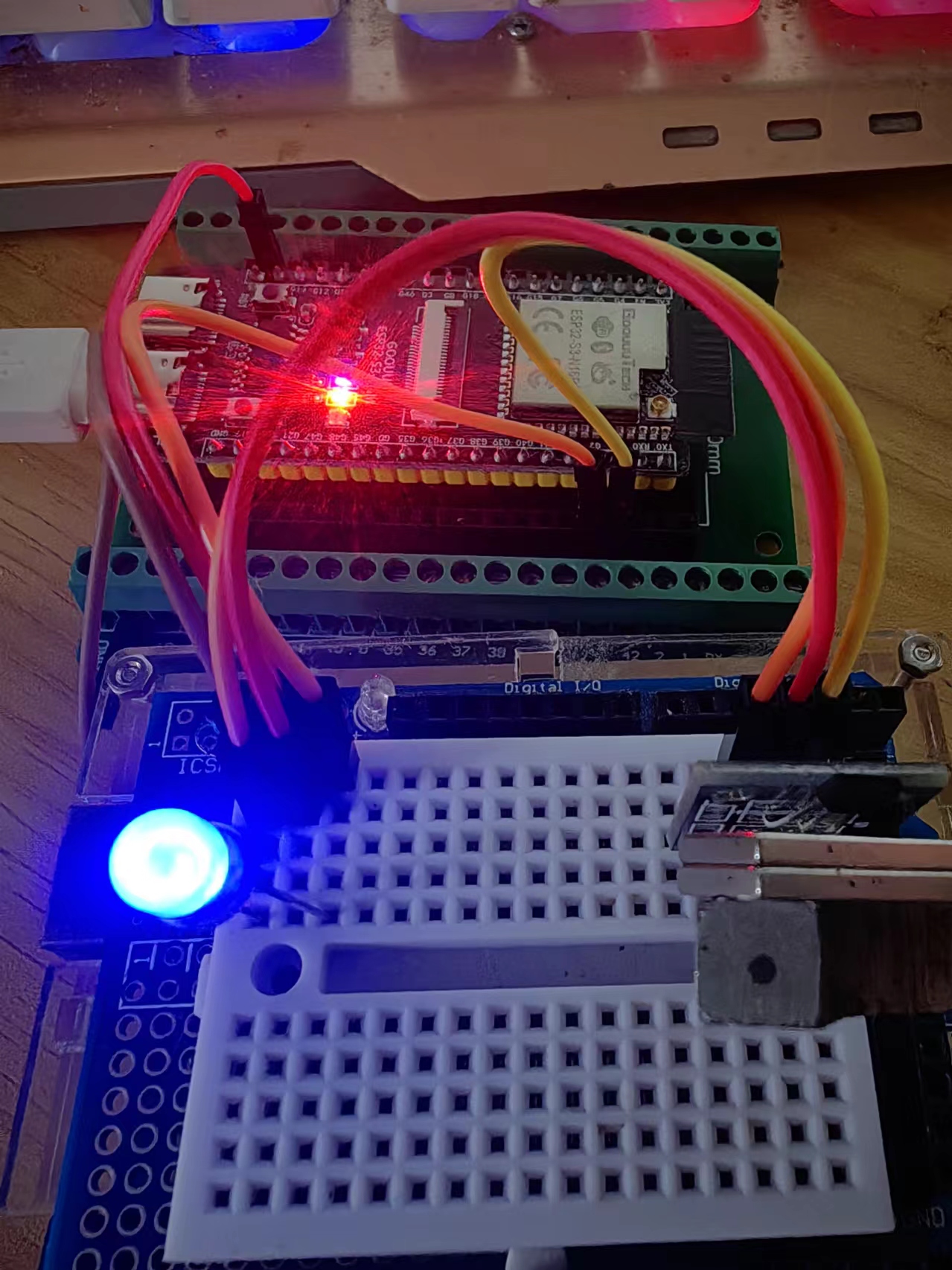

{花雕动手做}项目之三十二：ESP32-S3 CAM使用模拟量检测磁场并设定阈
值控制LED，同时通过串口输出信息

实验开源代码

代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
   实验二百三十二：ESP32-S3 WROOM N16R8 CAM开发板WiFi+蓝牙模块
   OV2640/5640摄像头模组
  {花雕动手做}项目之三十二：ESP32-S3 CAM使用模拟量检测磁场并设定阈
  值控制LED，同时通过串口输出信息
*/

const int ledPin = 2; // LED连接到数字引脚2
const int readPin = A1; // 霍尔传感器连接到模拟引脚A1
int incoming = 0; // 设置磁场的模拟变量

void setup() {
  pinMode(ledPin, OUTPUT); // 将LED引脚设置为输出模式
  pinMode(readPin, INPUT); // 将霍尔传感器引脚设置为输入模式
  Serial.begin(115200); // 初始化串口通信，波特率为115200
  Serial.println("霍尔传感器准备就绪"); // 串口输出初始化完成信息
}

void loop() {
  incoming = analogRead(readPin); // 读取霍尔传感器的模拟值，并赋值给变量incoming
  Serial.print("传感器值: "); // 串口输出传感器值的标签
  Serial.println(incoming); // 串口输出传感器的实际值

  if (incoming > 505) { // 如果传感器值大于阈值505
    digitalWrite(ledPin, LOW); // 点亮LED
    Serial.println("检测到磁场，点亮LED"); // 串口输出检测到磁场的信息
  } else { // 如果传感器值小于或等于阈值505
    digitalWrite(ledPin, HIGH); // 熄灭LED
    Serial.println("没有检测到磁场，LED熄灭 "); // 串口输出没有检测到磁场的信息
  }
  delay(60); // 延时1秒，等待下一次循环
}

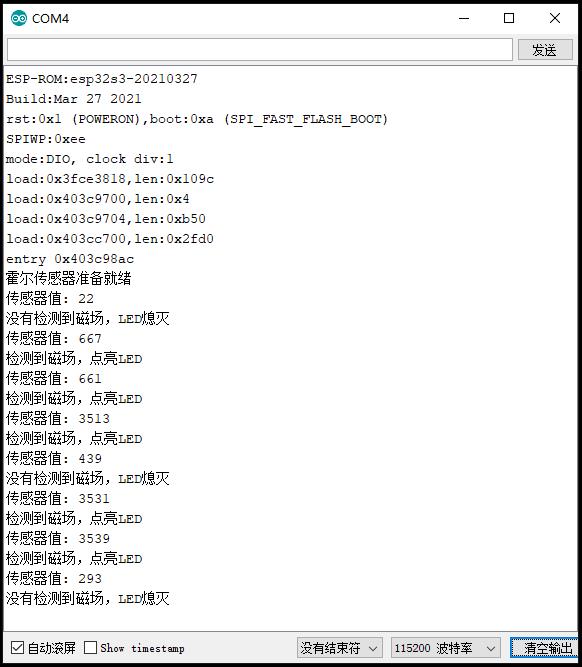

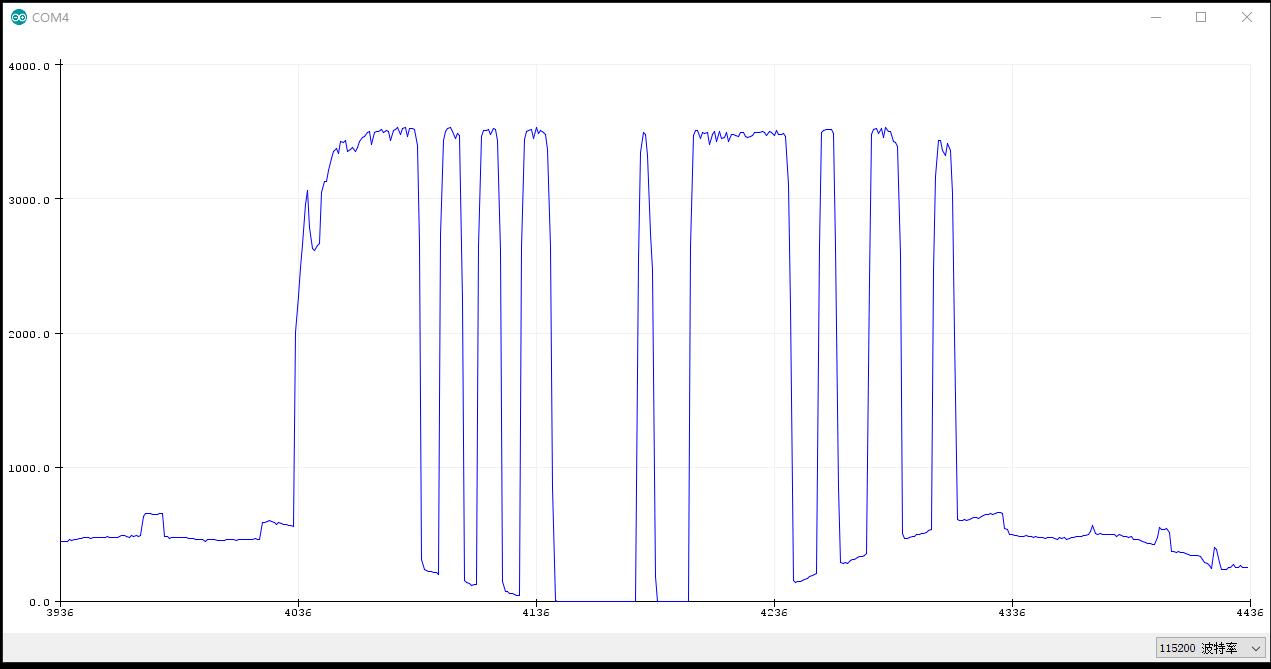

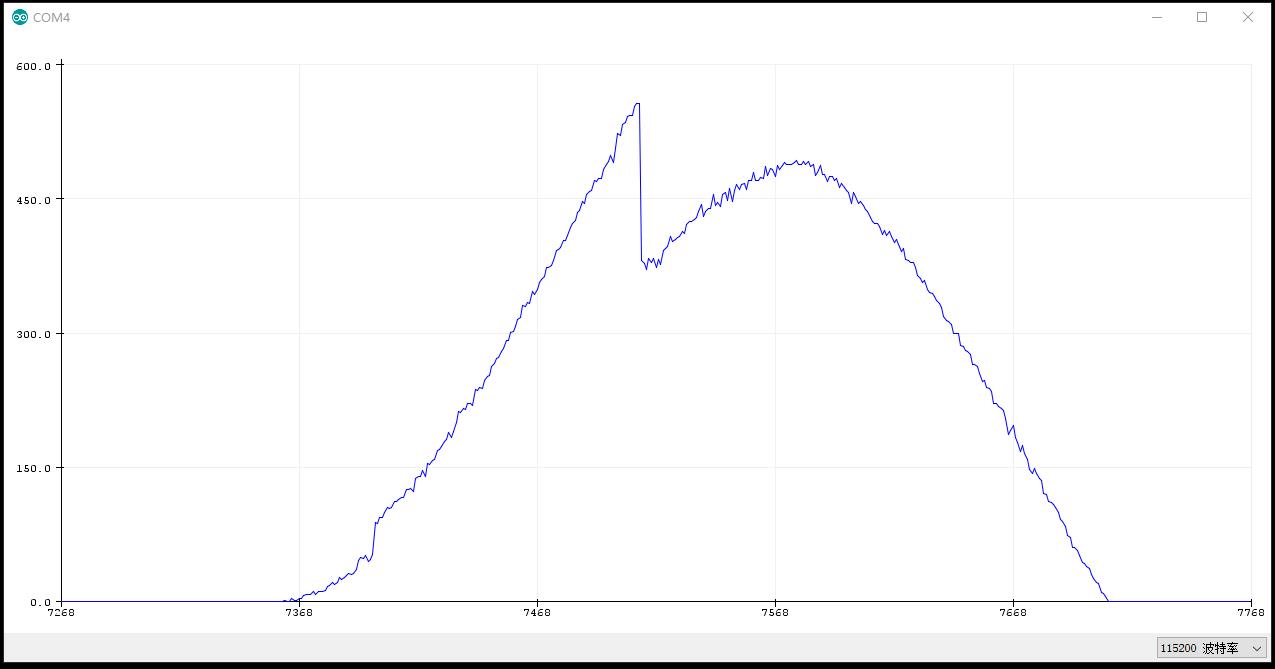

实验串口返回情况
