STEM教育 · 行空板K10实验：RGB LED模拟警灯和呼吸灯

行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。

主要特点
集成摄像头&内置算法，可进行离线图像检测
集成麦克风&内置算法，可进行离线语音识别
集成扬声器&内置算法，可进行离线语音合成
2.8寸彩色屏幕，数据展示更清晰
集成度高，利于教学
接口丰富，兼容软件多，扩展性好

板载RGB LED

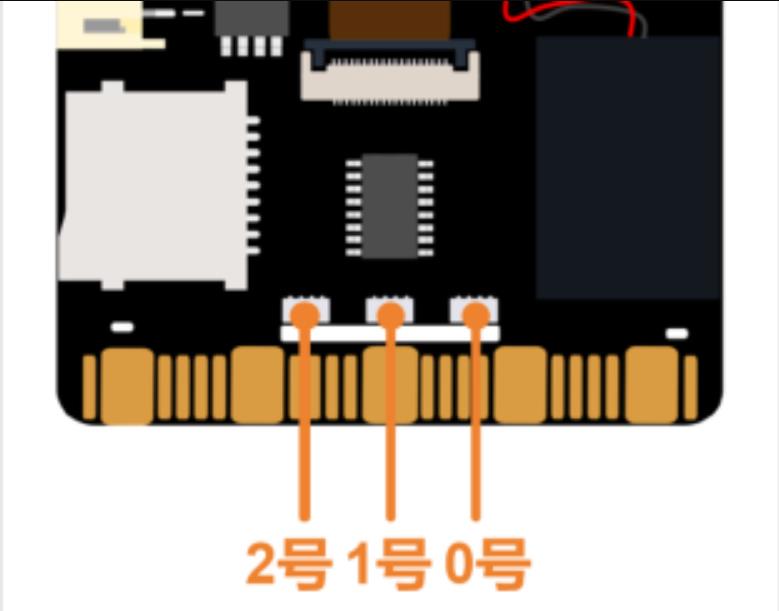

主控板背面下方有三颗RGB LED灯，使用序号来指定要控制的RGB LED灯。

相关RGB LED控制图形积木

1、模拟红蓝色爆闪警灯

代码

#include "unihiker_k10.h"  // 引入UNIHIKER_K10库

// 创建K10对象
UNIHIKER_K10 k10;  // 实例化一个UNIHIKER_K10类型的对象

// 主程序开始
void setup() {
	k10.begin();  // 初始化K10机器人，准备硬件接口和配置
}

// 主循环程序
void loop() {
	// 红色LED闪烁10次
	for (int index = 0; index < 10; index++) {
		k10.rgb->write(-1, 0xFF0000);  // 将所有LED设置为红色（0xFF0000是RGB颜色代码，其中FF代表红色，00代表绿色，00代表蓝色）
		delay(30);  // 延迟30毫秒
		k10.rgb->write(-1, 0x000000);  // 将所有LED关闭（0x000000是RGB颜色代码，代表黑色，即关闭LED）
		delay(40);  // 延迟40毫秒
	}

	// 蓝色LED闪烁10次
	for (int index = 0; index < 10; index++) {
		k10.rgb->write(-1, 0x0000FF);  // 将所有LED设置为蓝色（0x0000FF是RGB颜色代码）
		delay(30);  // 延迟30毫秒
		k10.rgb->write(-1, 0x000000);  // 将所有LED关闭
		delay(40);  // 延迟40毫秒
	}
}

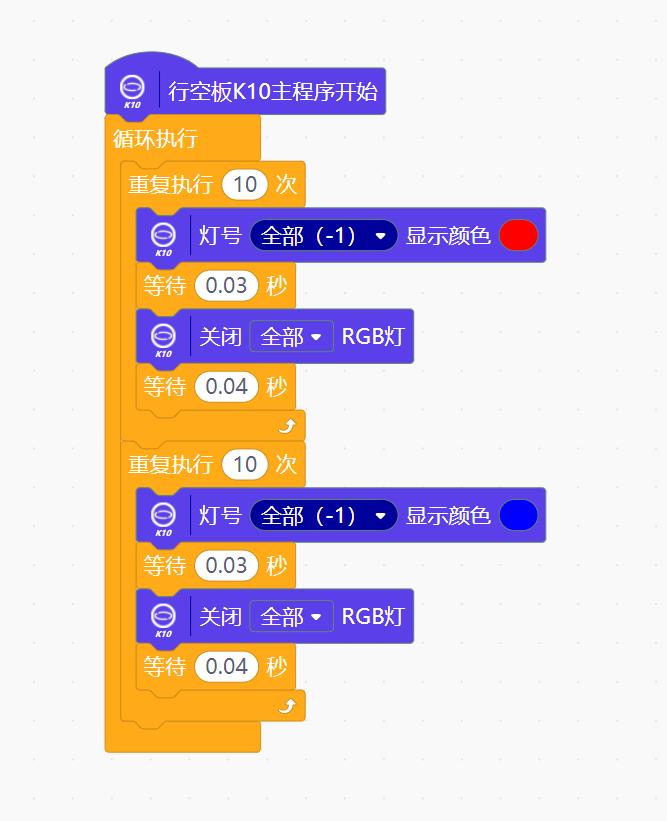

Mind+图形编程

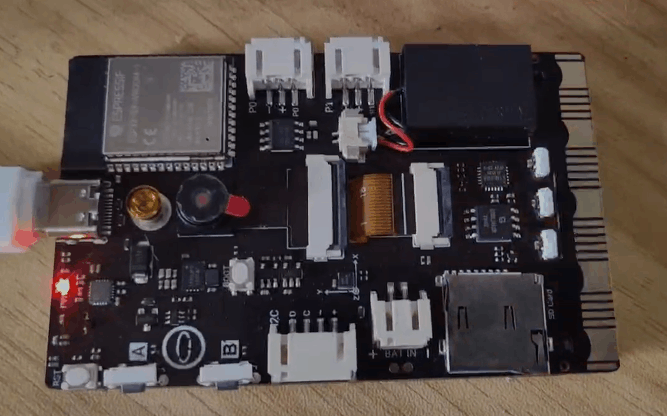

实验场景图动态图

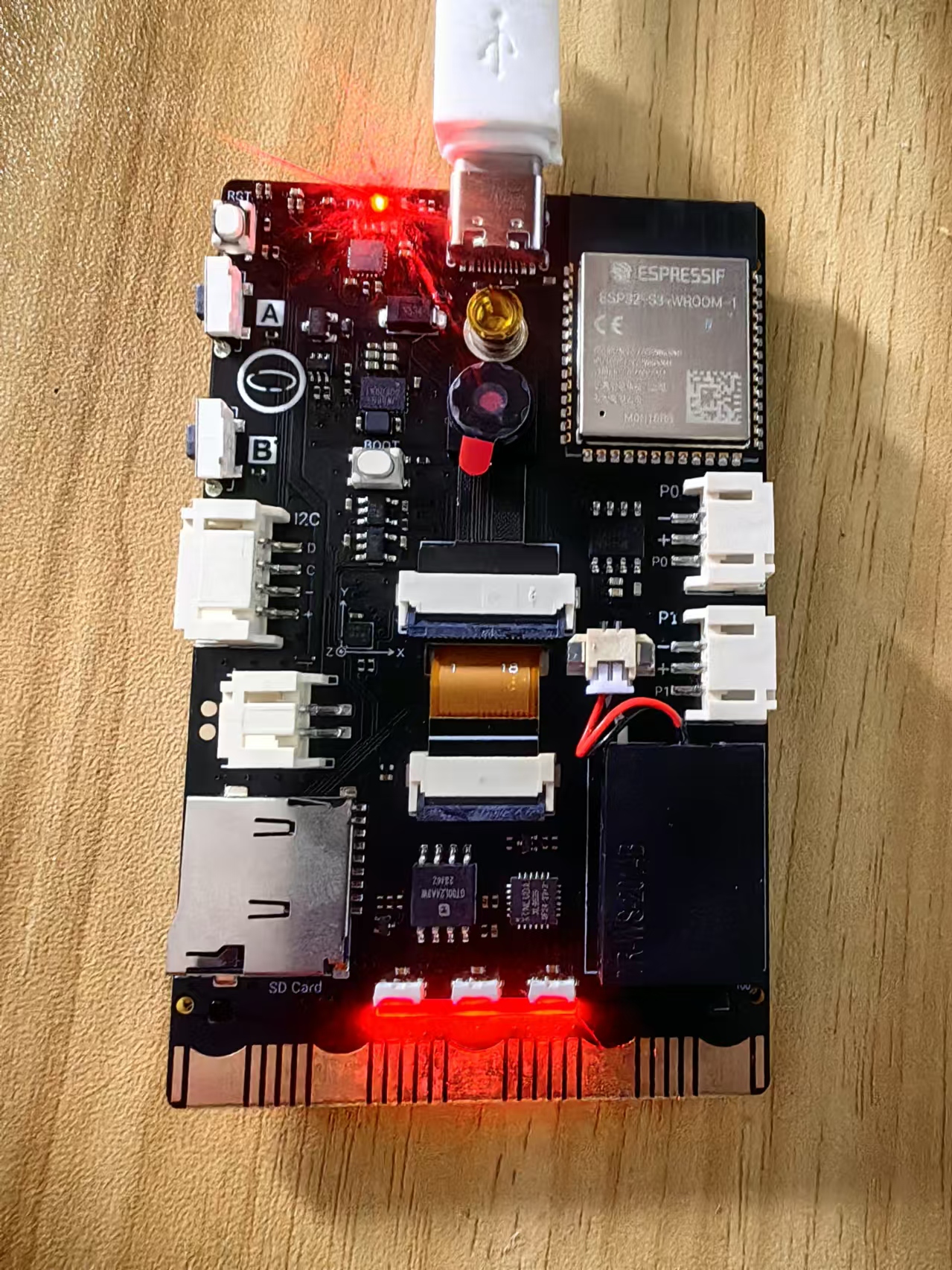

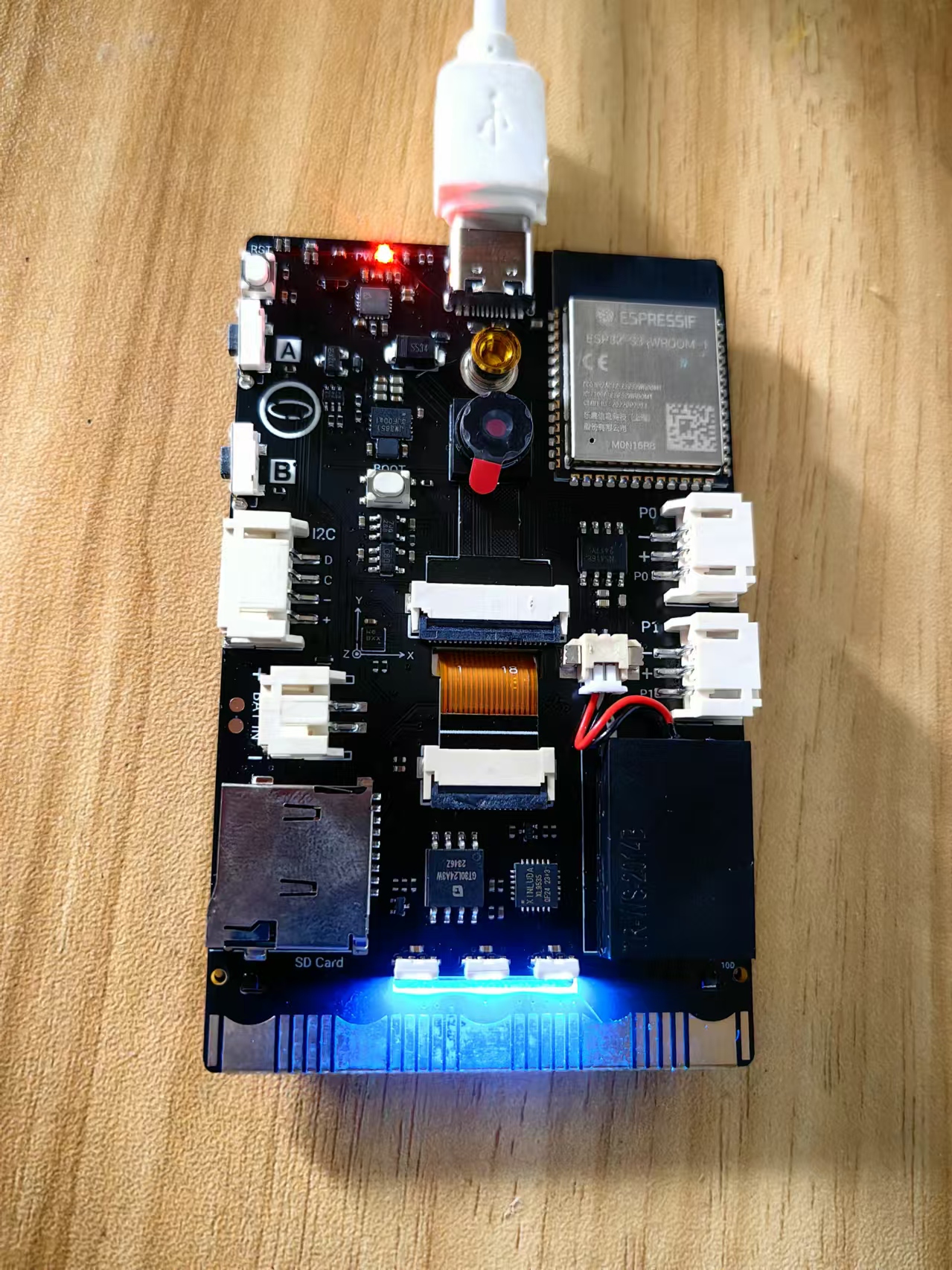

实验场景图

绿色呼吸灯

代码

#include "unihiker_k10.h"  // 引入UNIHIKER_K10库

// 动态变量，用于存储亮度值
volatile float mind_n_LiangDu;  // 声明一个易失性变量，用于存储亮度值

// 创建K10对象
UNIHIKER_K10 k10;  // 实例化一个UNIHIKER_K10类型的对象

// 主程序开始
void setup() {
	k10.begin();  // 初始化K10机器人，准备硬件接口和配置
	k10.rgb->brightness(round(0));  // 将LED的亮度设置为0（关闭LED）
	k10.rgb->brightness(round(mind_n_LiangDu));  // 将LED的亮度设置为mind_n_LiangDu变量的值
	k10.rgb->write(-1, 0x00FF00);  // 将所有LED设置为绿色（0x00FF00是RGB颜色代码，其中00代表红色和蓝色通道，FF代表绿色通道）
}

// 主循环程序
void loop() {
	while (!(mind_n_LiangDu==9)) {  // 当mind_n_LiangDu不等于9时，执行循环
		k10.rgb->brightness(round(mind_n_LiangDu));  // 将LED的亮度设置为mind_n_LiangDu变量的值
		k10.rgb->write(-1, 0x00FF00);  // 将所有LED设置为绿色
		delay(200);  // 延迟200毫秒
		mind_n_LiangDu += 1;  // 将mind_n_LiangDu变量的值增加1
	}
	while (!(mind_n_LiangDu==0)) {  // 当mind_n_LiangDu不等于0时，执行循环
		k10.rgb->brightness(round(mind_n_LiangDu));  // 将LED的亮度设置为mind_n_LiangDu变量的值
		k10.rgb->write(-1, 0x00FF00);  // 将所有LED设置为绿色
		delay(200);  // 延迟200毫秒
		mind_n_LiangDu -= 1;

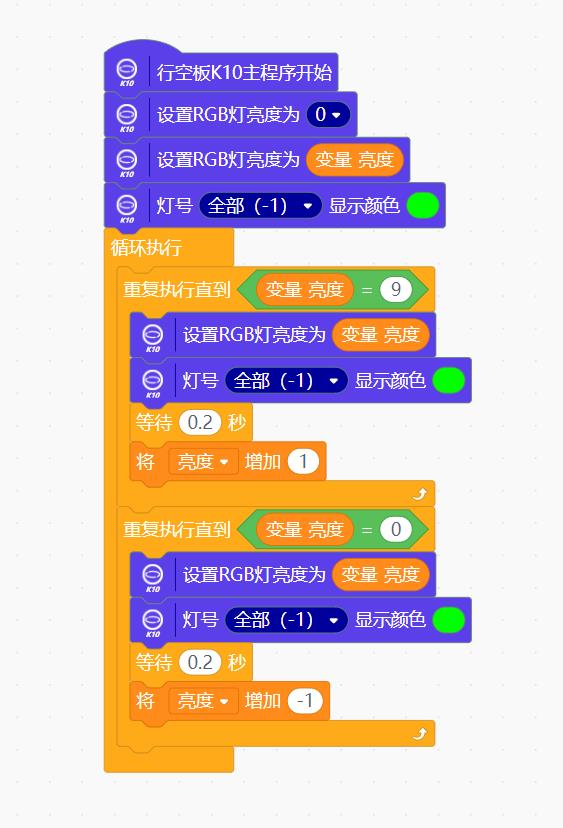

Mind+图形编程

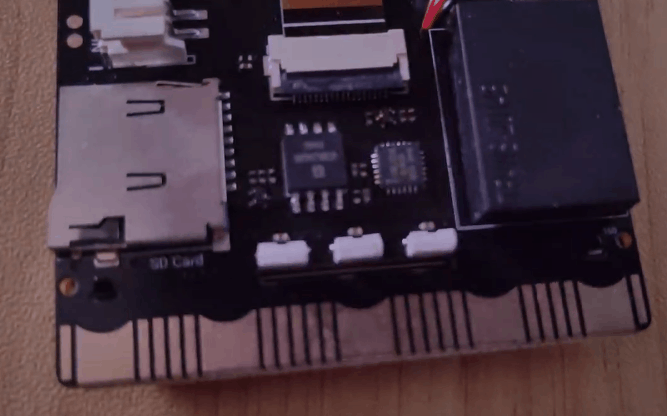

实验场景图动态图

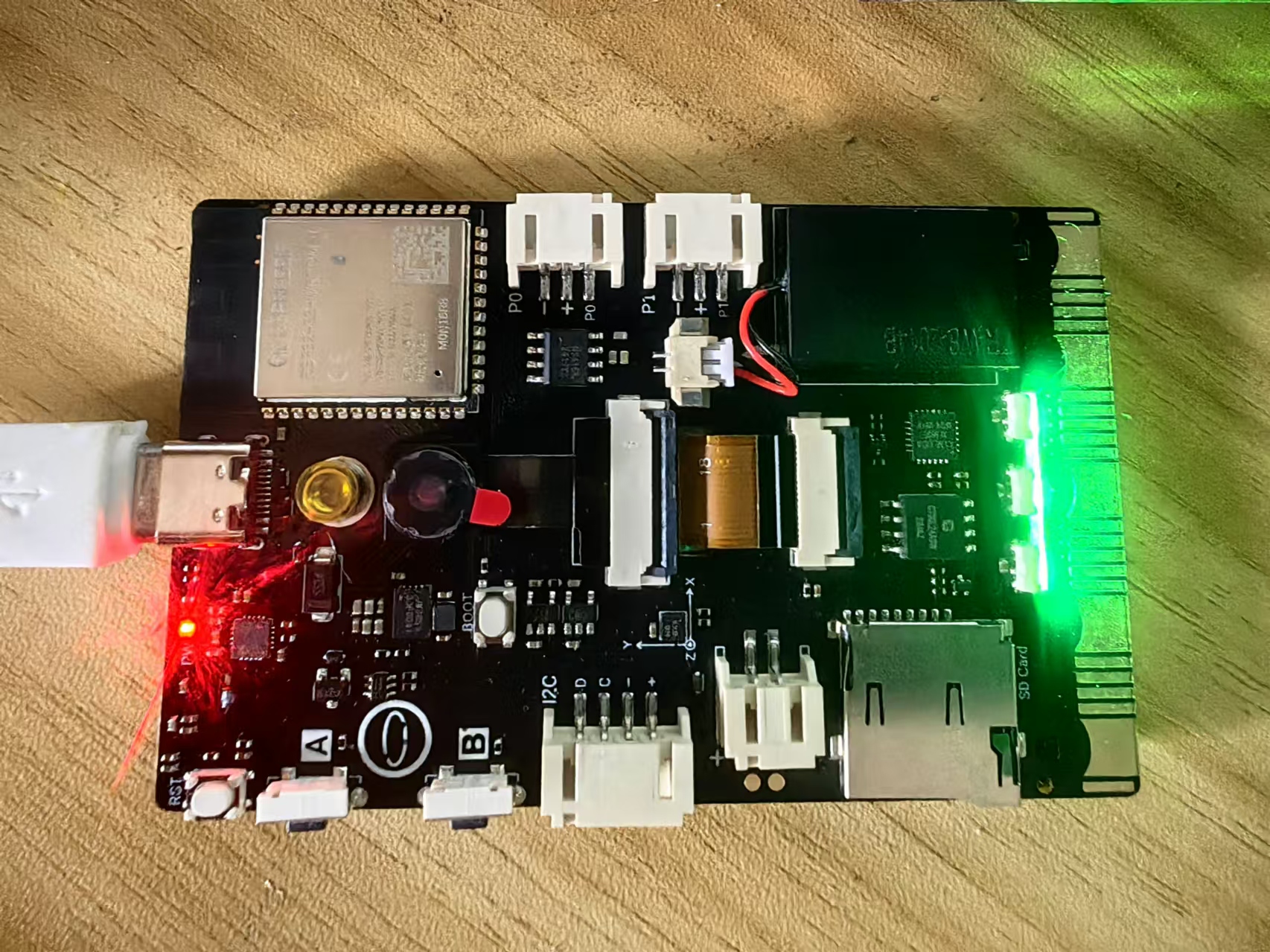

实验场景图
