ESP32 1.28寸 TFT GC9A01屏幕：三色背景 + 中央文字

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

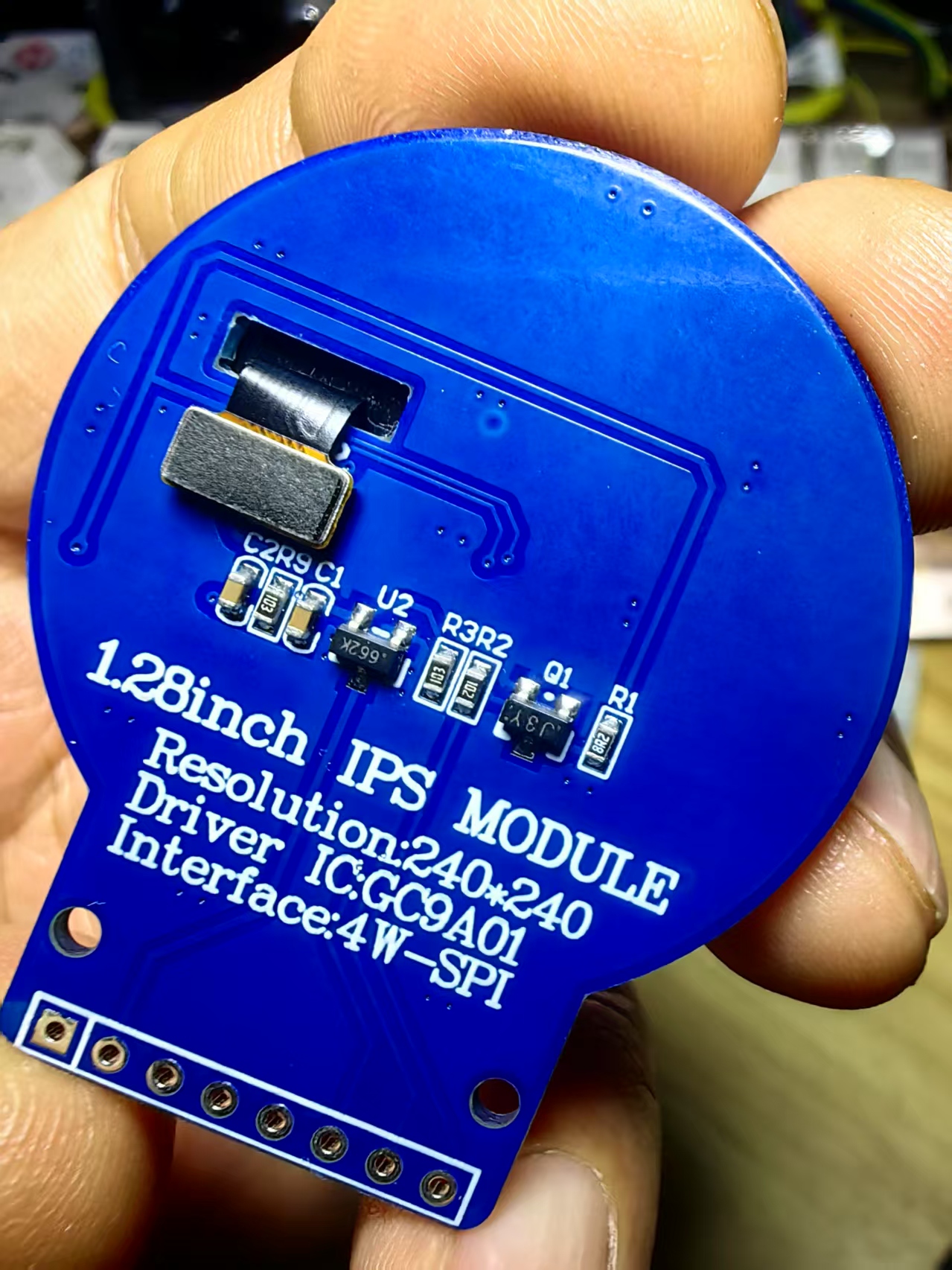

实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

项目实验之十九：三色屏幕 + 中央文字 "TFT GC9A01"

实验开源代码

代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目实验之十九：三色屏幕 + 中央文字 "TFT GC9A01"
*/

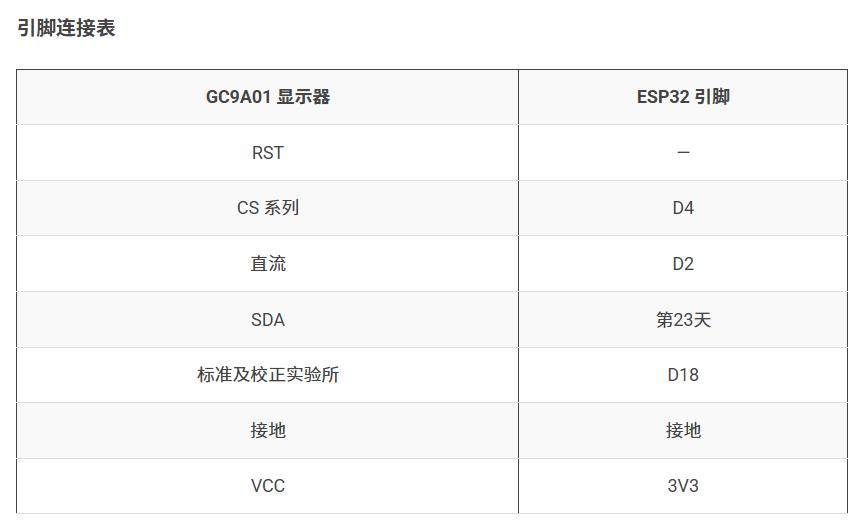

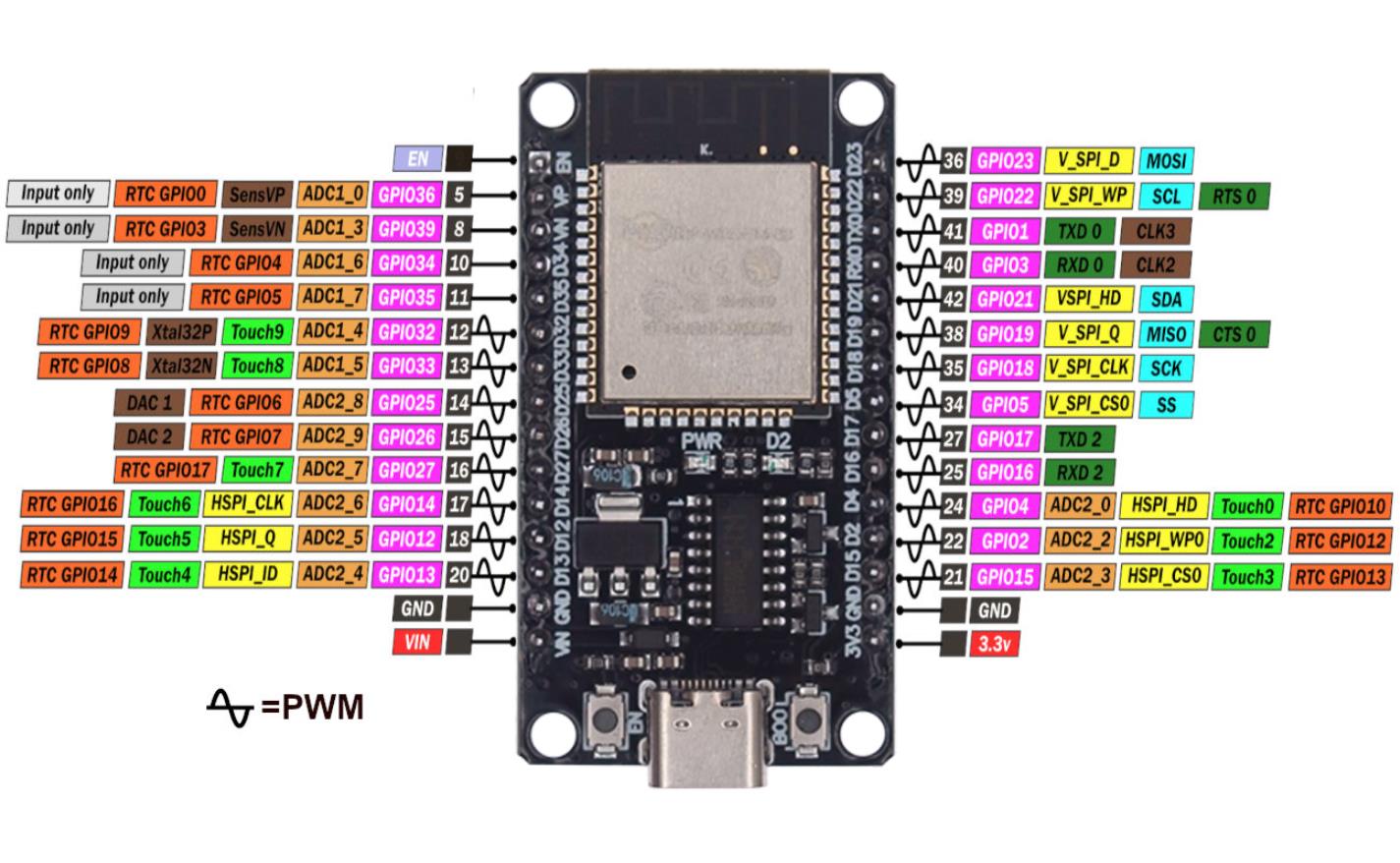

//       GC9A010 -------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include "SPI.h"
#include "Adafruit_GFX.h"
#include "Adafruit_GC9A01A.h"

// 定义屏幕引脚
#define TFT_CS 4        // 片选引脚
#define TFT_DC 2        // 数据/命令引脚
#define TFT_RST -1      // 重置引脚（若未连接请设置为 -1）

// 初始化屏幕对象
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);

void setup() {
    Serial.begin(115200);       // 初始化串口通信
    Serial.println("TFT GC9A01 - Three Colors with Centered Text");

    tft.begin();                // 初始化屏幕
    tft.setRotation(2);         // 设置屏幕方向（0 为默认）
    tft.fillScreen(GC9A01A_BLACK); // 清屏
}

void loop() {
    // 显示红色背景 + 文字
    tft.fillScreen(GC9A01A_RED);           // 填充红色背景
    tft.setTextColor(GC9A01A_WHITE);       // 设置文字颜色为白色
    tft.setTextSize(3);                    // 设置字体大小为 3 号
    tft.setCursor(35, 90);                // 设置文字位置，使其居中
    tft.print("TFT GC9A01");               // 屏幕中心显示文字
    delay(1000);                           // 停留 1 秒

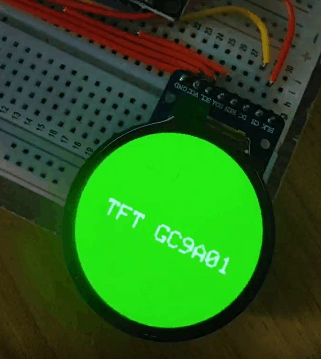

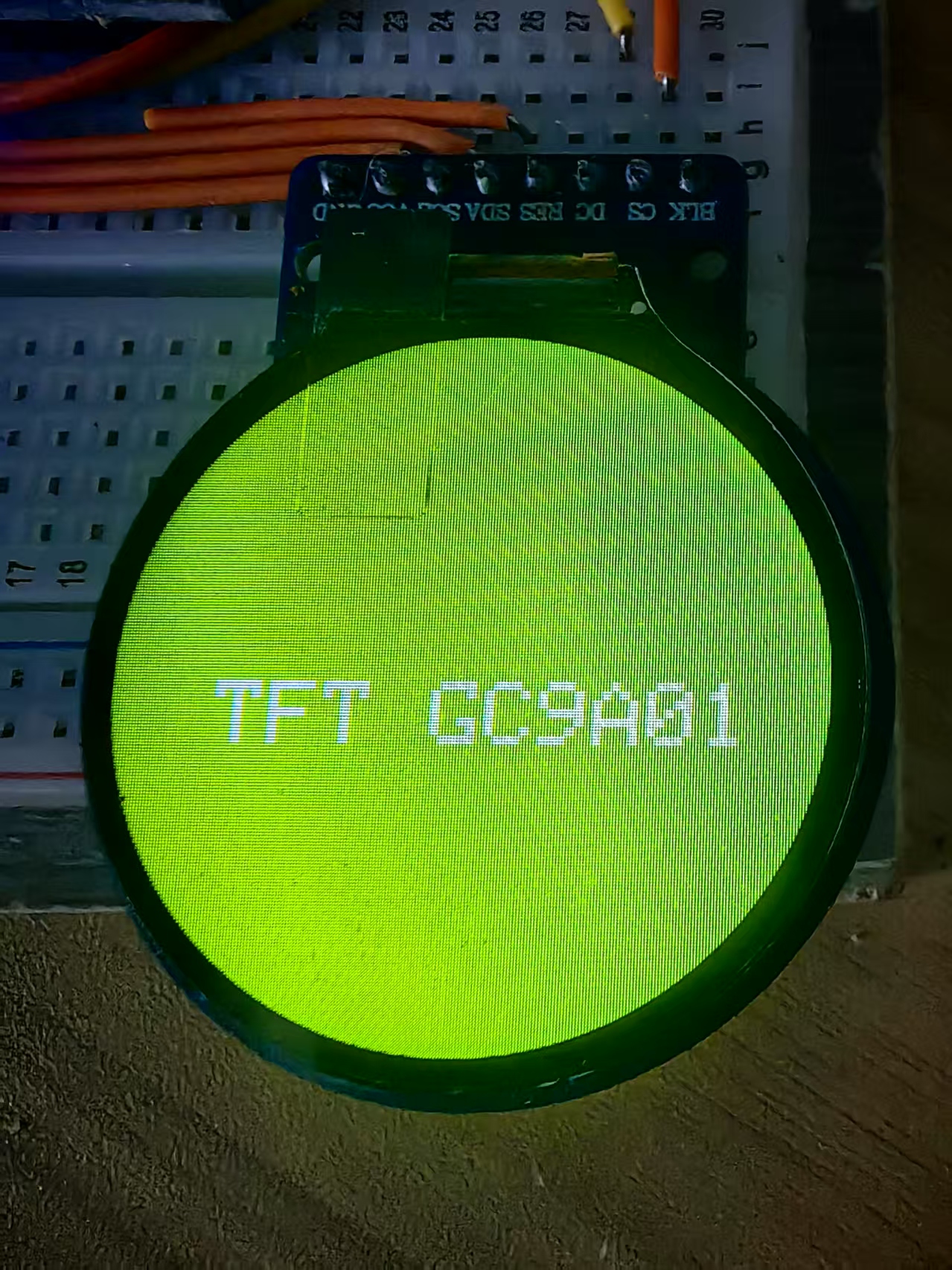

    // 显示绿色背景 + 文字
    tft.fillScreen(GC9A01A_GREEN);         // 填充绿色背景
    tft.setTextColor(GC9A01A_WHITE);       // 文字颜色保持白色
    tft.setTextSize(3);
    tft.setCursor(35, 120);                // 屏幕中心位置
    tft.print("TFT GC9A01");               // 显示文字
    delay(1000);                           // 停留 1 秒

    // 显示蓝色背景 + 文字
    tft.fillScreen(GC9A01A_BLUE);          // 填充蓝色背景
    tft.setTextColor(GC9A01A_WHITE);       // 文字颜色保持白色
    tft.setTextSize(3);
    tft.setCursor(35, 150);                // 屏幕中心位置
    tft.print("TFT GC9A01");               // 显示文字
    delay(1000);                           // 停留 1 秒
}

代码功能说明

1、背景颜色切换：

使用 fillScreen() 方法循环切换红色、绿色和蓝色背景。

每种背景停留 1 秒，通过 delay(1000) 控制时间。

2、中央文字显示：

使用 setTextColor(GC9A01A_WHITE) 将文字颜色设置为白色。

使用 setTextSize(3) 设置字体大小为 3 号。

使用 setCursor(60, 100) 确定文字位置，使其位于屏幕中心（240x240 屏幕）。

3、静态文字内容：

文字内容始终为 "TFT GC9A01"。

4、循环显示：

背景颜色和文字显示功能会不断循环。
