【花雕学编程】Arduino动手做（249）---ESP32 1.28寸 TFT GC9A01屏幕之渐变背景 + 动态旋转风车

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

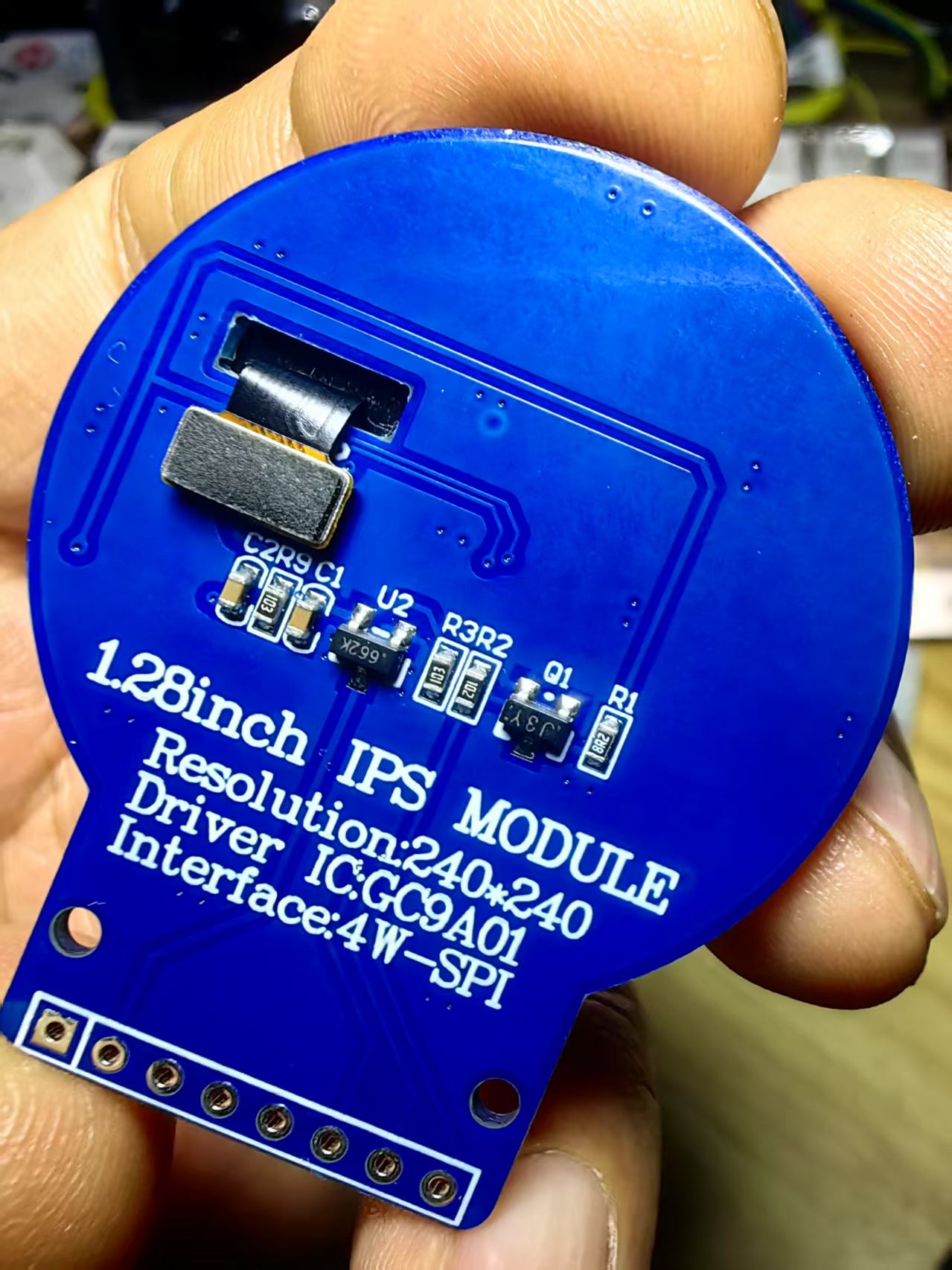

  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动

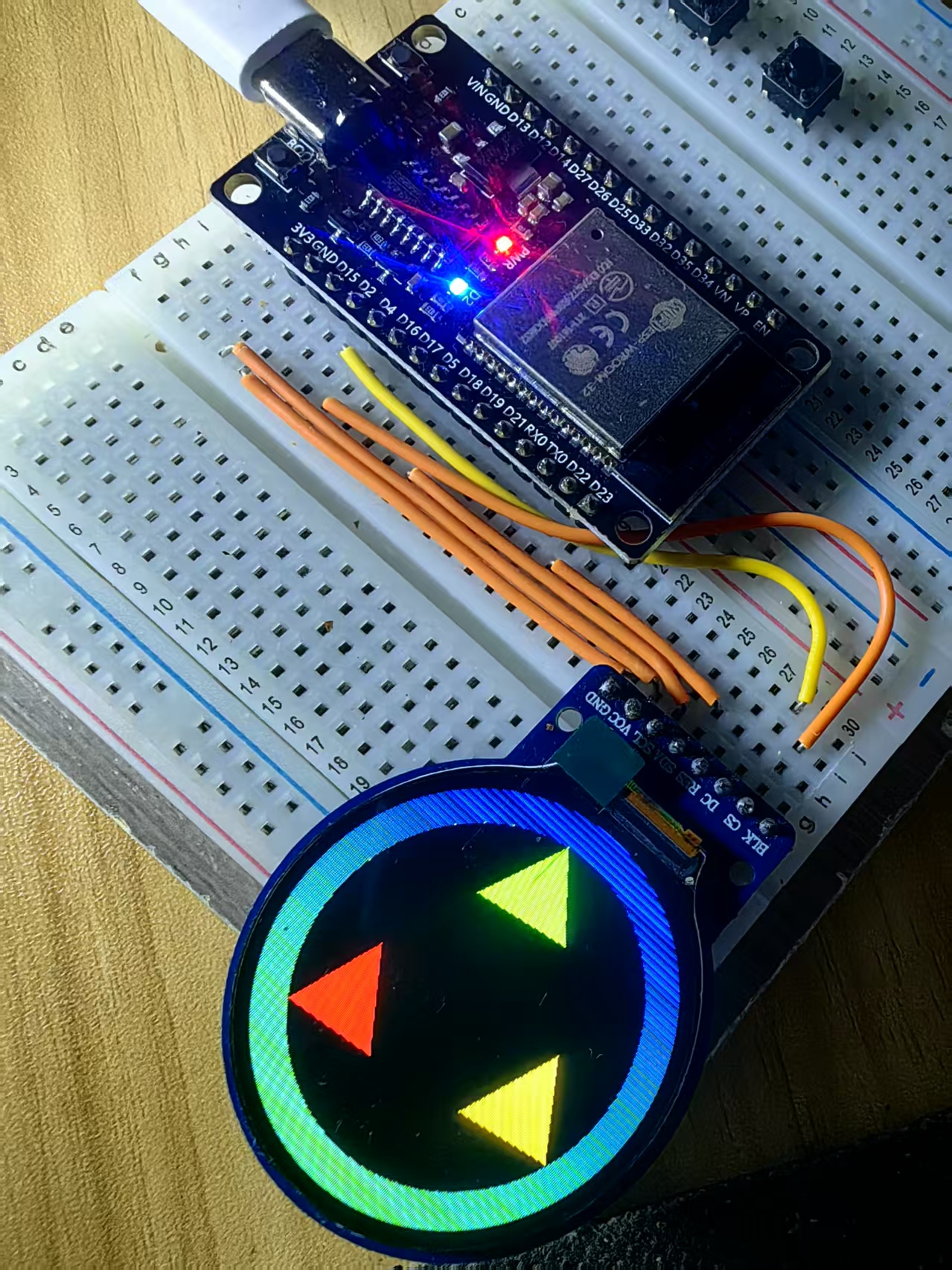

  项目实验之二十六：渐变色背景和动态旋转的风车动画
*/

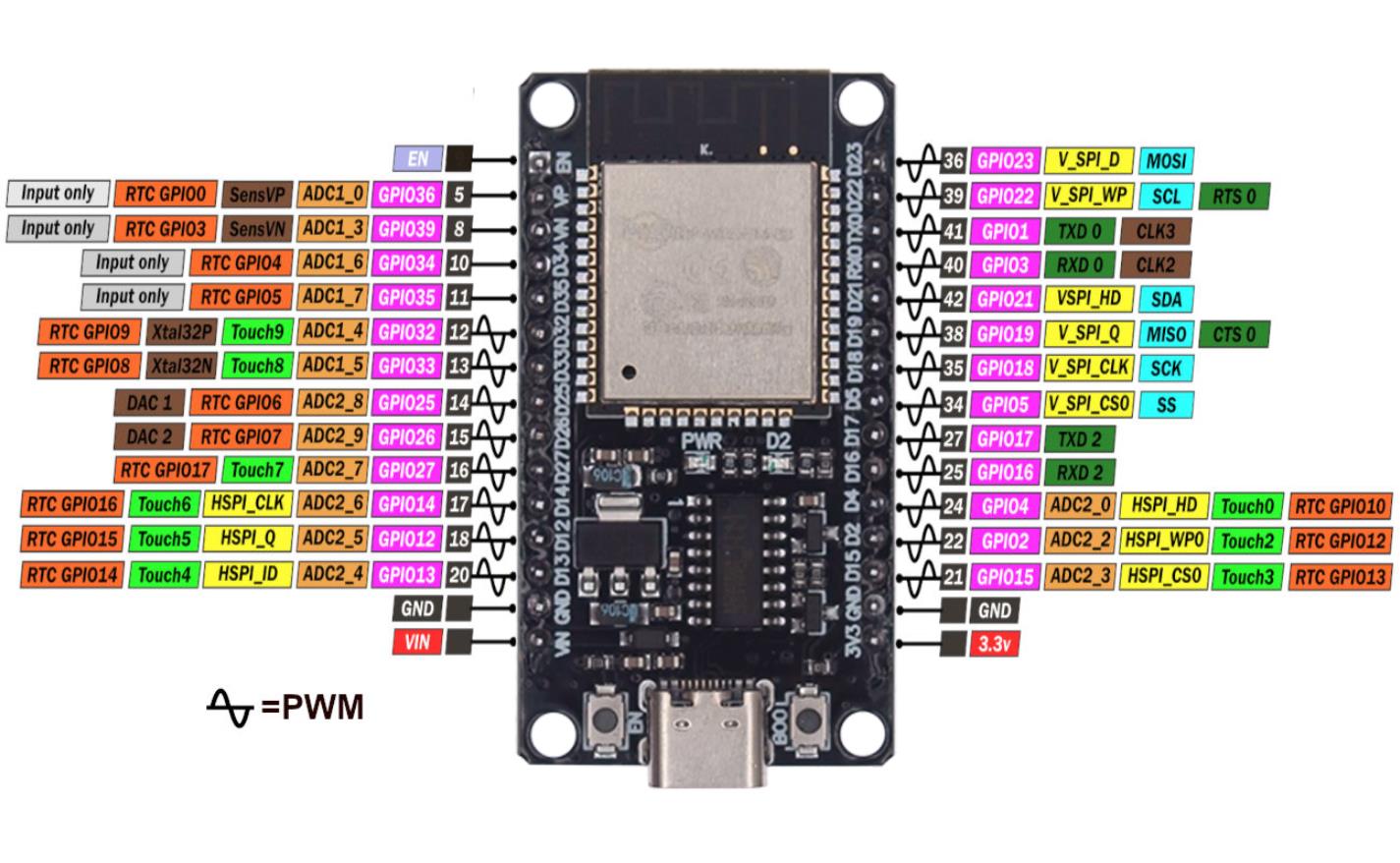

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include "SPI.h"
#include "Adafruit_GFX.h"
#include "Adafruit_GC9A01A.h"

// 定义屏幕引脚
#define TFT_CS 4        // 片选引脚
#define TFT_DC 2        // 数据/命令引脚
#define TFT_RST -1      // 重置引脚（若未连接请设置为 -1）

// 初始化屏幕对象
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);

#define SCREEN_CENTER_X 120  // 屏幕中心X坐标
#define SCREEN_CENTER_Y 120  // 屏幕中心Y坐标
#define WINDMILL_RADIUS 100  // 风车旋转半径
#define BLADE_WIDTH 40       // 风车叶片宽度
#define ROTATION_DELAY 100   // 每次旋转的延迟（毫秒）

void drawGradientBackground(uint16_t startColor, uint16_t endColor) {
    for (int i = 0; i < 240; i++) {  // 从顶部到底部绘制
        uint16_t color = startColor + (endColor - startColor) * i / 240;
        tft.drawFastHLine(0, i, 240, color);  // 在屏幕上绘制水平线
    }
}

void drawBlade(float angle, uint16_t color) {
    // 将角度转换为弧度
    float radian = angle * 3.14159 / 180;

    // 计算风车叶片的坐标
    int x1 = SCREEN_CENTER_X + WINDMILL_RADIUS * cos(radian);
    int y1 = SCREEN_CENTER_Y + WINDMILL_RADIUS * sin(radian);
    int x2 = SCREEN_CENTER_X + (WINDMILL_RADIUS - BLADE_WIDTH) * cos(radian + 3.14159 / 6);
    int y2 = SCREEN_CENTER_Y + (WINDMILL_RADIUS - BLADE_WIDTH) * sin(radian + 3.14159 / 6);
    int x3 = SCREEN_CENTER_X + (WINDMILL_RADIUS - BLADE_WIDTH) * cos(radian - 3.14159 / 6);
    int y3 = SCREEN_CENTER_Y + (WINDMILL_RADIUS - BLADE_WIDTH) * sin(radian - 3.14159 / 6);

    // 绘制风车叶片（三角形）
    tft.fillTriangle(x1, y1, x2, y2, x3, y3, color);
}

void setup() {
    Serial.begin(115200);           // 初始化串口通信
    Serial.println("Gradient + Rotating Windmill");

    tft.begin();                    // 初始化屏幕
    tft.setRotation(2);             // 设置屏幕方向

    // 绘制渐变背景
    drawGradientBackground(GC9A01A_BLUE, GC9A01A_CYAN);
}

void loop() {
    static int angle = 0;           // 旋转角度初始化

    // 绘制风车动画
    tft.fillCircle(SCREEN_CENTER_X, SCREEN_CENTER_Y, WINDMILL_RADIUS, GC9A01A_BLACK); // 清除之前的风车
    drawBlade(angle, GC9A01A_RED);          // 绘制第一个叶片
    drawBlade(angle + 120, GC9A01A_GREEN); // 绘制第二个叶片
    drawBlade(angle + 240, GC9A01A_YELLOW);// 绘制第三个叶片

    // 更新旋转角度
    angle += 10;
    if (angle >= 360) {
        angle = 0; // 角度循环
    }

    delay(ROTATION_DELAY);          // 控制旋转速度
}
