【花雕学编程】Arduino动手做（249）---ESP32 1.28寸 TFT GC9A01屏幕之带边框有日期的数字时钟

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

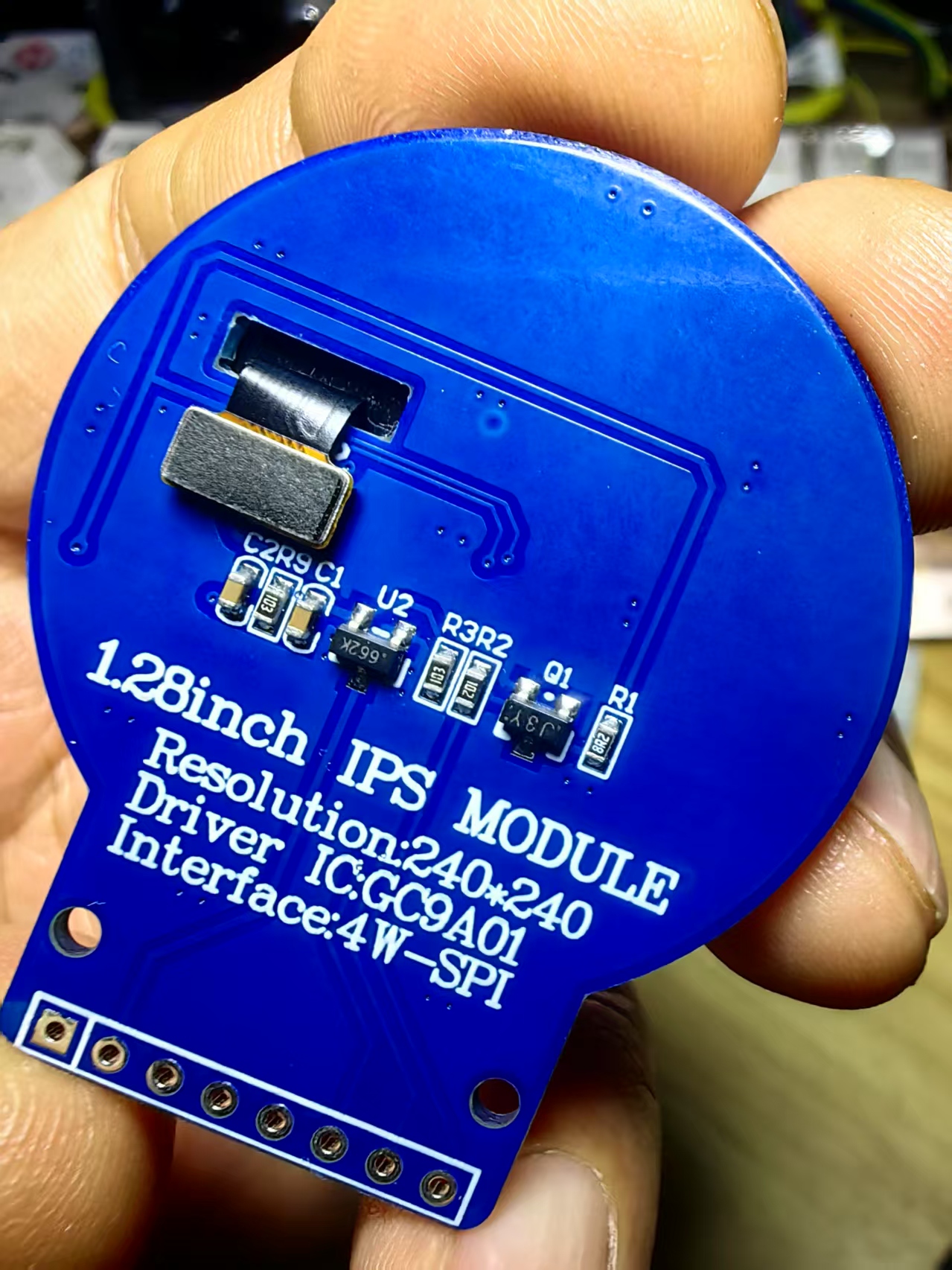

  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动

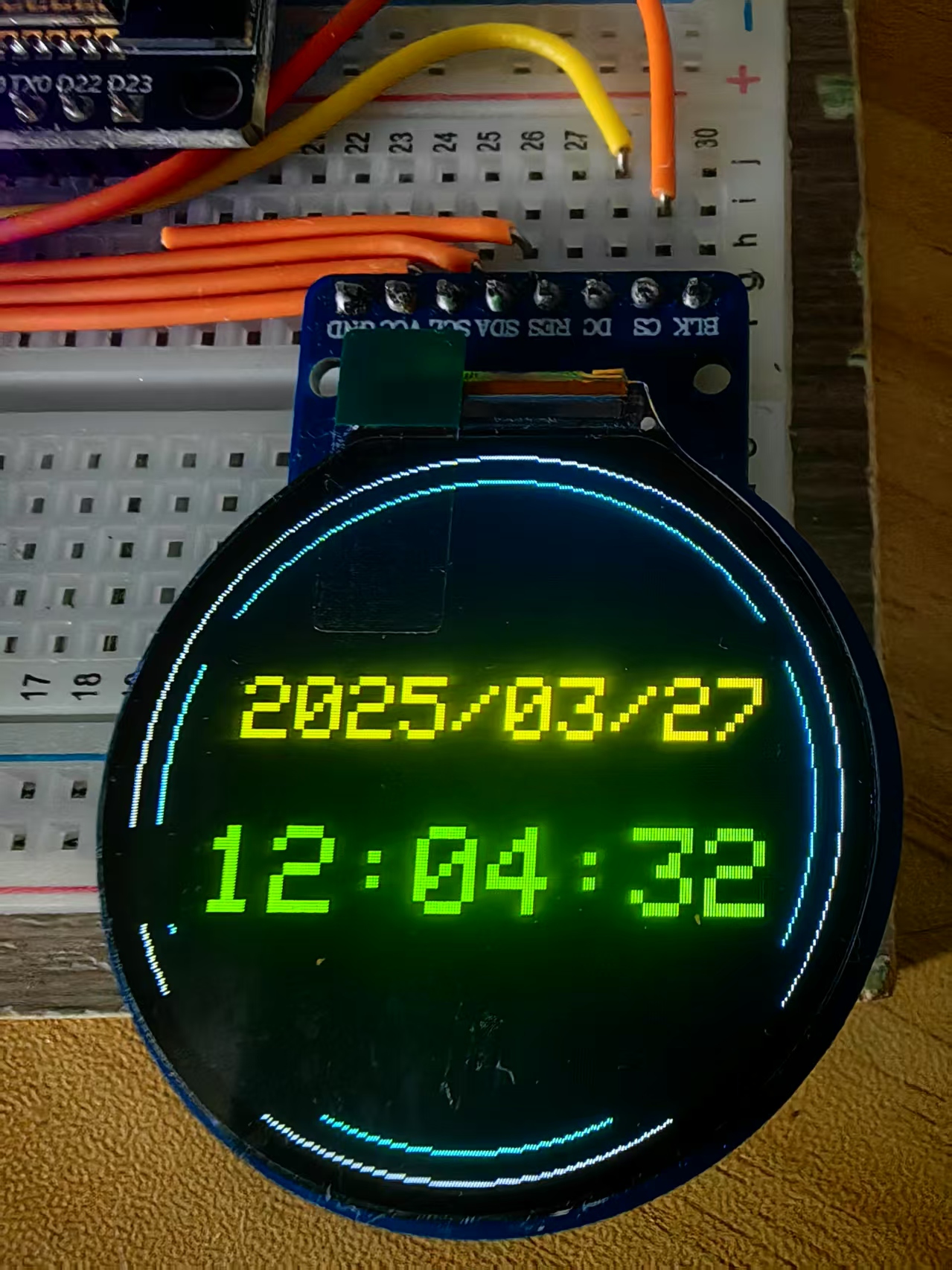

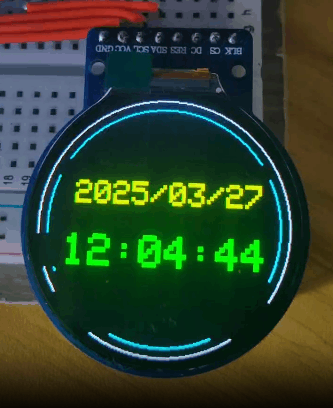

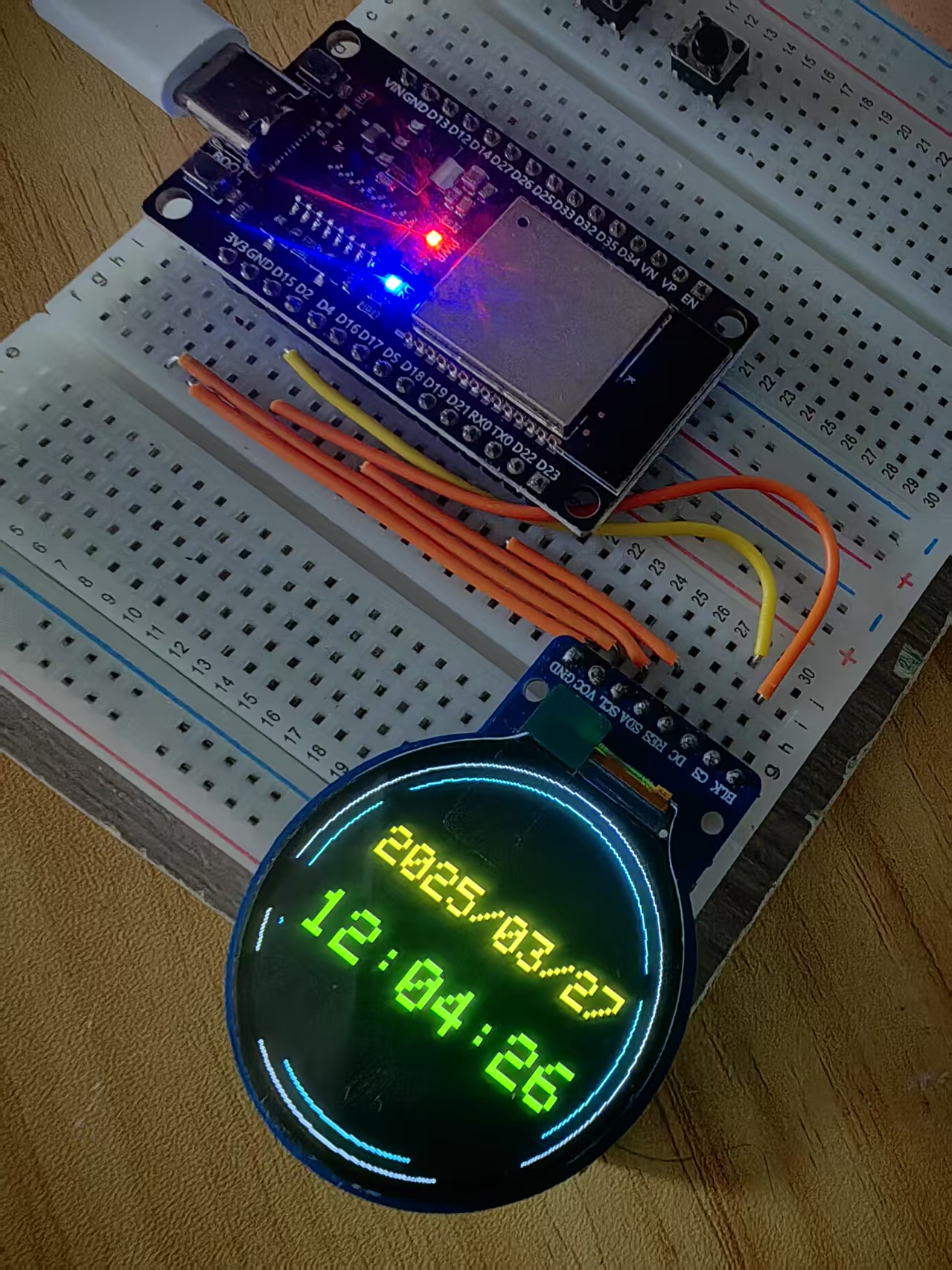

  项目实验之三十三：带边框有日期的数字时钟
*/

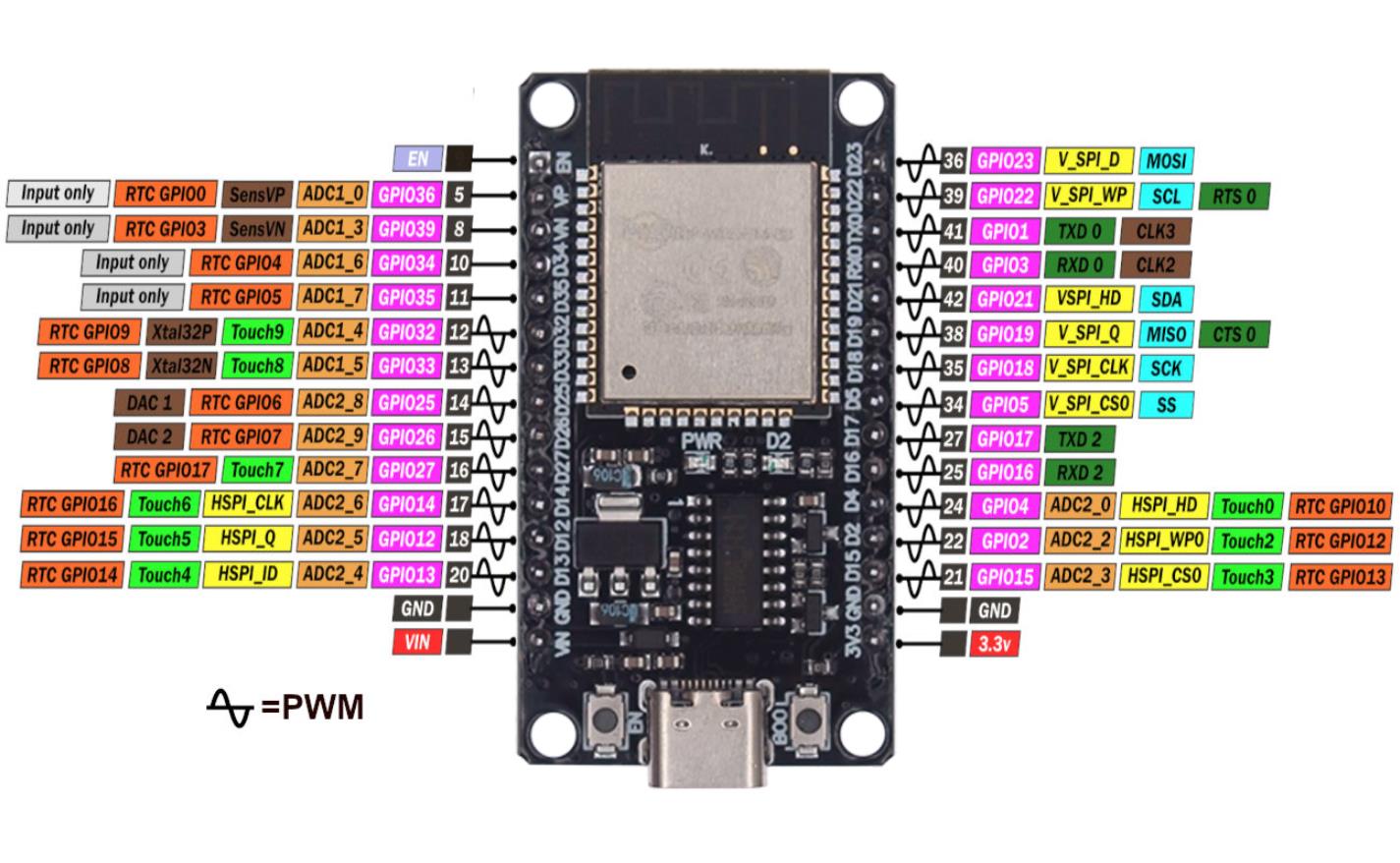

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include "SPI.h"
#include "Adafruit_GFX.h"
#include "Adafruit_GC9A01A.h"

// 定义屏幕引脚
#define TFT_CS 4        // 片选引脚
#define TFT_DC 2        // 数据/命令引脚
#define TFT_RST -1      // 重置引脚（未使用时设置为 -1）

// 初始化屏幕对象
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);

// 初始化时间变量（初始为 2025年3月27日，时间为12:00:00）
int year = 2025, month = 3, day = 27;
int hours = 12, minutes = 0, seconds = 0;

void drawCircularBorders() {
    // 绘制双环圆边框
    tft.drawCircle(120, 120, 119, GC9A01A_WHITE);   // 外环圆（白色）
    tft.drawCircle(120, 120, 110, GC9A01A_CYAN);    // 内环圆（青色）
}

void displayDateAndTime() {
    // 清除显示区域
    tft.fillRect(20, 60, 200, 160, GC9A01A_BLACK);

    // 显示日期
    tft.setTextSize(3);
    tft.setTextColor(GC9A01A_YELLOW, GC9A01A_BLACK); // 黄色文本，黑色背景
    tft.setCursor(35, 80);
    tft.printf("%04d/%02d/%02d", year, month, day);

    // 显示时间
    tft.setTextSize(4);
    tft.setTextColor(GC9A01A_GREEN, GC9A01A_BLACK); // 绿色文本，黑色背景
    tft.setCursor(2, 130);
    tft.printf(" %02d:%02d:%02d", hours, minutes, seconds);
}

void updateClock() {
    // 更新时间
    seconds++;
    if (seconds >= 60) {
        seconds = 0;
        minutes++;
    }
    if (minutes >= 60) {
        minutes = 0;
        hours++;
    }
    if (hours >= 24) {
        hours = 0;
        day++;
        // 简单处理月份和闰年（可进一步完善）
        if ((month == 2 && day > 28) || (month != 2 && day > 30)) {
            day = 1;
            month++;
        }
        if (month > 12) {
            month = 1;
            year++;
        }
    }
}

void setup() {
    Serial.begin(115200);           // 初始化串口通信
    Serial.println("Circular Border Clock");

    tft.begin();                    // 初始化屏幕
    tft.setRotation(2);             // 设置屏幕方向
    tft.fillScreen(GC9A01A_BLACK);  // 设置黑色背景

    drawCircularBorders();          // 绘制双环圆边框
}

void loop() {
    displayDateAndTime();           // 显示日期和时间
    updateClock();                  // 更新时间
    delay(1000);                    // 每秒更新一次
}
