【花雕学编程】Arduino动手做（249）---ESP32 1.28寸 TFT GC9A01屏之模拟频谱视觉化效果的动态频谱伸缩柱表

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动

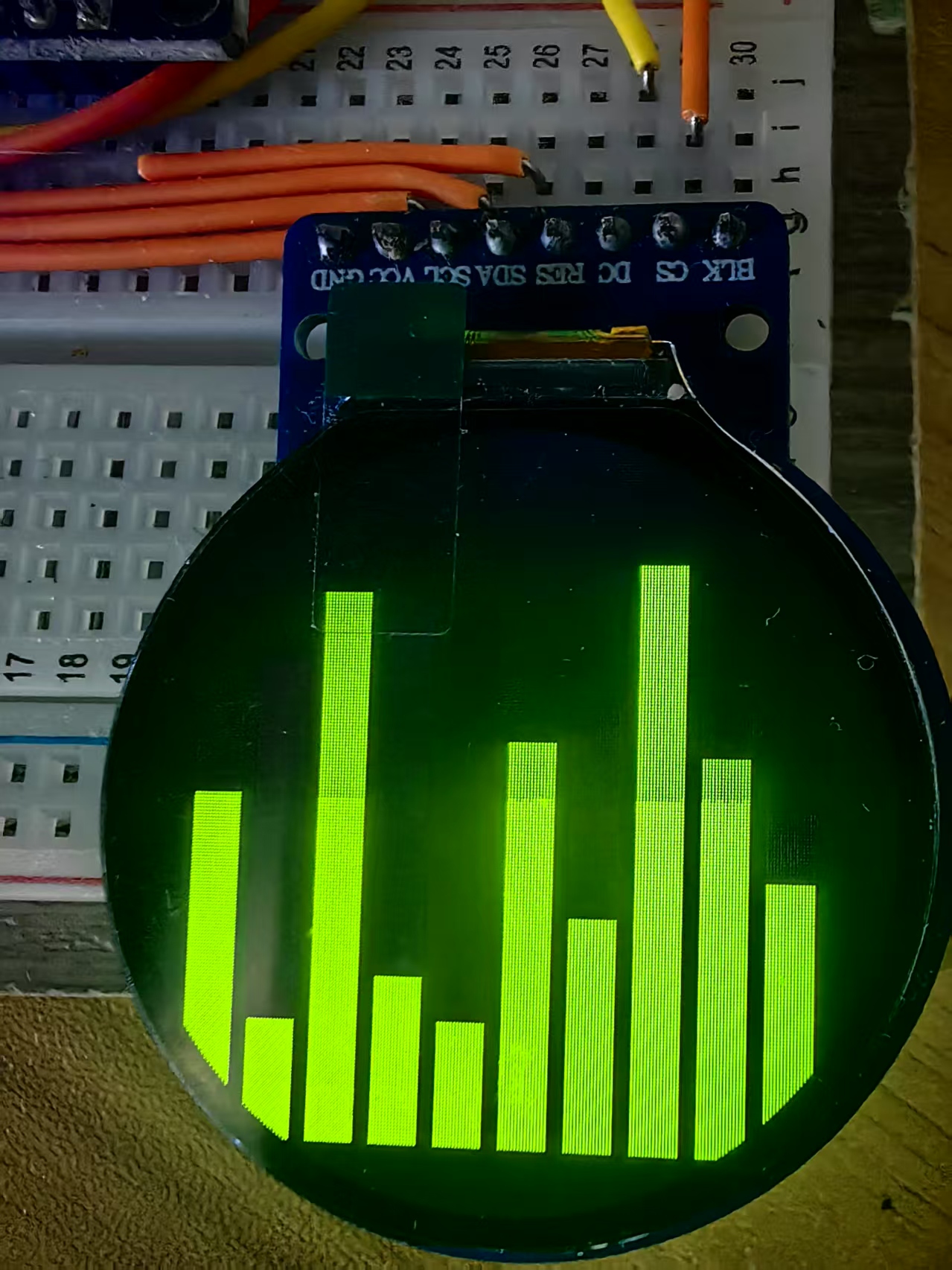

  项目之九十三：GC9A01园屏之模拟频谱视觉化效果的动态频谱伸缩柱表
*/

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include "SPI.h"
#include "Adafruit_GFX.h"
#include "Adafruit_GC9A01A.h"

#define TFT_CS 4
#define TFT_DC 2
#define TFT_RST -1

Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);

#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
#define BAR_COUNT 10  // **频谱柱条数量**
#define BAR_WIDTH 15  // **柱条宽度**
#define MAX_HEIGHT 180  // **柱条最大高度**
#define BAR_SPACING 5  // **柱条间距**
int barHeights[BAR_COUNT];  // **柱条高度数组**

void setup() {
    Serial.begin(115200);
    tft.begin();
    tft.setRotation(2);
}

void loop() {
    tft.fillScreen(tft.color565(0, 0, 0));

    // **绘制柱条**
    for (int i = 0; i < BAR_COUNT; i++) {
        int xPos = 20 + i * (BAR_WIDTH + BAR_SPACING);
        int height = barHeights[i];

        tft.fillRect(xPos, SCREEN_HEIGHT - height - 20, BAR_WIDTH, height, tft.color565(0, 255, 0));
    }

    // **更新柱条高度**
    for (int i = 0; i < BAR_COUNT; i++) {
        barHeights[i] = random(20, MAX_HEIGHT);
    }

    delay(200);
}
