【花雕学编程】Arduino动手做（249）---ESP32+GC9A01之生成交替颜色的动态网格

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动

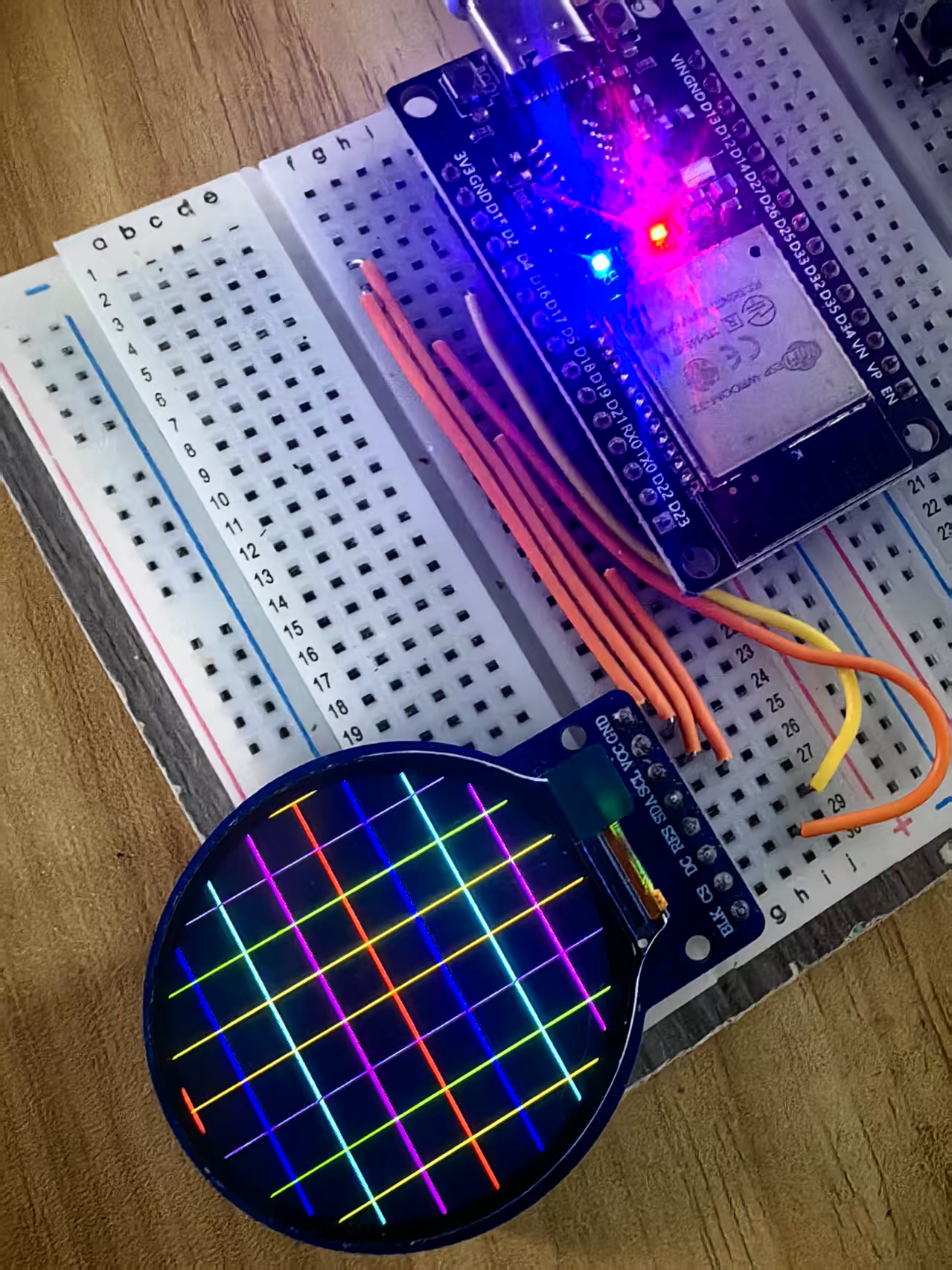

  项目之一百二十五：ESP32+GC9A01之生成交替颜色的动态网格
*/

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include <TFT_eSPI.h>

TFT_eSPI tft =
  TFT_eSPI
  ();

#define SCREEN_WIDTH 240
#define SCREEN_HEIGHT 240
#define SPACING 30 // 线条间距
#define REFRESH_RATE 200 // 刷新率（毫秒），越小动画越流畅

int frameCount = 0
                 ;

void setup()
{
  tft.
  init
  ();
  tft.
  setRotation(1);  // 设定屏幕方向（横屏）
  tft.
  fillScreen(TFT_BLACK); // 清空屏幕
  randomSeed(analogRead(0));  // 初始化随机数种子
}

void loop()
{
  drawAlternatingGrid
  ();
  frameCount++;
  delay(REFRESH_RATE); // 等待指定时间后刷新
}

/**

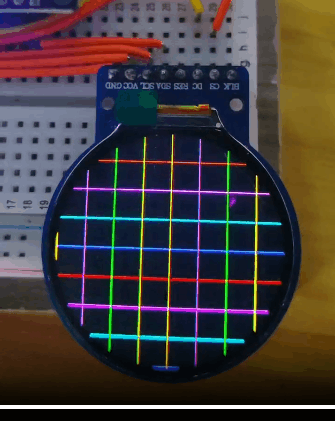

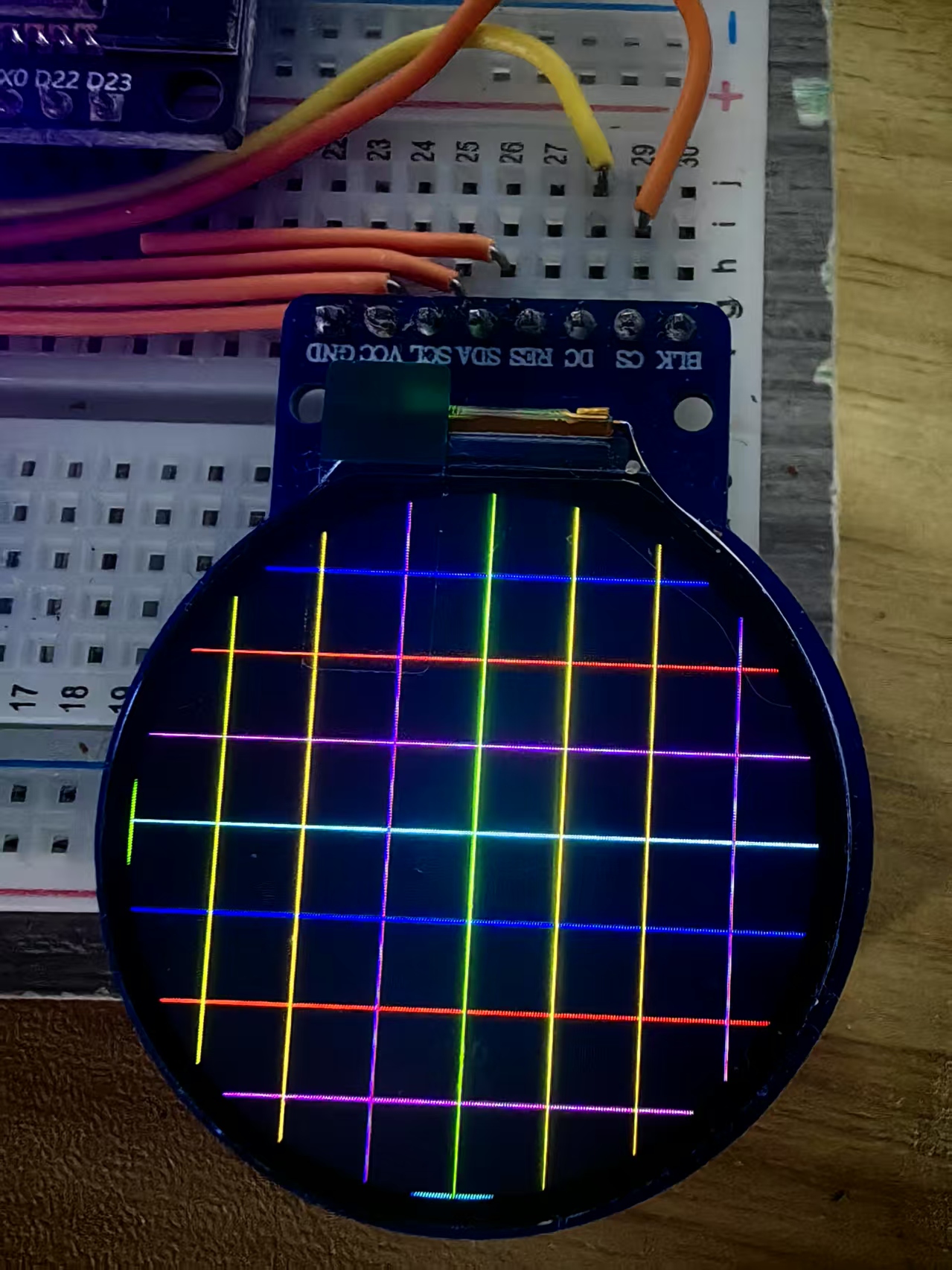

   生成交替颜色的动态网格
*/
void drawAlternatingGrid()
{
  tft.
  fillScreen(TFT_BLACK); // 清除屏幕

  uint16_t
  verticalColors[] = {TFT_RED, TFT_BLUE, TFT_CYAN, TFT_MAGENTA};
  uint16_t
  horizontalColors[] = {TFT_GREEN, TFT_YELLOW, TFT_ORANGE, TFT_PURPLE};

  int numVerticalColors = sizeof(verticalColors) / sizeof(verticalColors[0
                                                                        ]);
  int numHorizontalColors = sizeof(horizontalColors) / sizeof(horizontalColors[0
                                                                              ]);

  // 根据帧计数器改变颜色模式
  int verticalOffset = (frameCount / 10) % numVerticalColors; // 每10帧变化一次
  int horizontalOffset = (frameCount / 15) % numHorizontalColors; // 每15帧变化一次

  // 绘制纵向线条
  for (int x = 0
               ; x < SCREEN_WIDTH; x += SPACING) {
    int
    colorIndex = (x / SPACING + verticalOffset) % numVerticalColors;
    uint16_t
    color = verticalColors[colorIndex];
    tft.
    drawLine(x, 0
             , x, SCREEN_HEIGHT, color);
  }

  // 绘制横向线条
  for (int y = 0
               ; y < SCREEN_HEIGHT; y += SPACING) {
    int
    colorIndex = (y / SPACING + horizontalOffset) % numHorizontalColors;
    uint16_t
    color = horizontalColors[colorIndex];
    tft.
    drawLine(0
             , y, SCREEN_WIDTH, y, color);
  }
}
