Beetle ESP32-C6开发板 · 网页热成像仪

【Beetle ESP32-C6开发板】网页热成像仪

本文介绍了 Beetle ESP32-C6 开发板结合 MLX90640 模块和 WiFi 基站功能，实现网页热成像仪的项目设计。

项目介绍

准备工作：MLX90640 驱动程序、功能测试等；

硬件连接：使用杜邦线连接传感器模块、USB转TTL工具、RP2350开发板；

工程代码：包括板端执行代码、网页设计代码；

效果演示：运行程序和网页，实现热成像画面帧的实时显示。

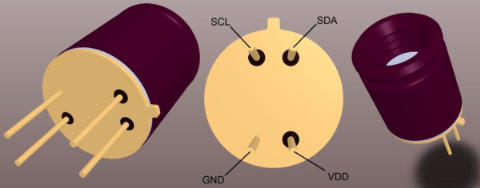

MLX90640

MLX90640 是一款高性能的 32x24 像素红外热成像传感器，支持非接触式温度测量，广泛应用于工业监控、智能家居和科研实验等领域。

详见：远红外热传感器阵列（32x24 RES）I Melexis .

模块设计

为了便于设备连接，设计 PCB 模块。

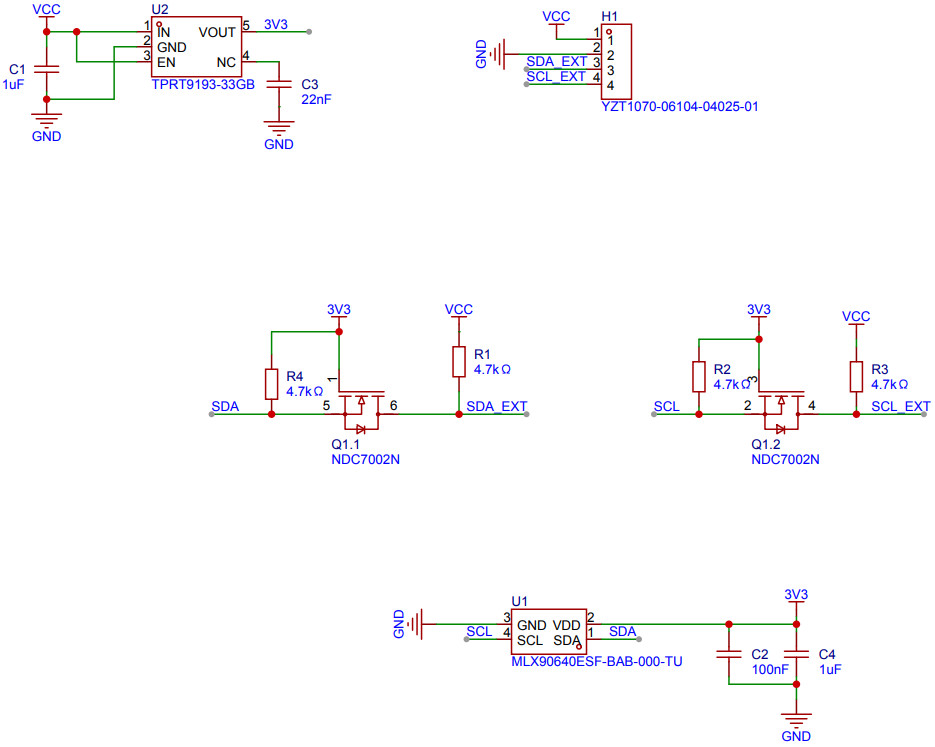

原理图

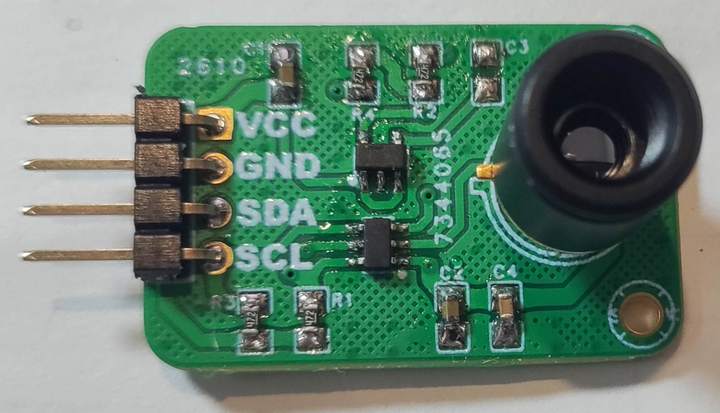

实物图

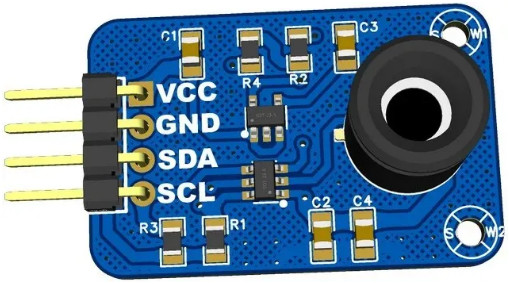

这里使用 MLX90640 模块，详见：MLX90640热成像传感器 - 立创开源硬件平台 .

准备工作

包括驱动代码和功能测试。

驱动代码

下载并上传 mlx90640 驱动代码文件至开发板根目录；

这里使用 uPyPi 开发的 mlx90640 驱动程序；

uPyPi 是类似 PyPI 的 MicroPython 软件包仓库；

uPyPi 是面向 MicroPython 生态的专属包管理中心，旨在简化 MicroPython 库和驱动的发现、共享与部署流程。

详见：FreakStudioCN/upypi: micropython index .

功能测试

运行 Thonny IDE 新建文件，添加如下代码

保存代码。

效果

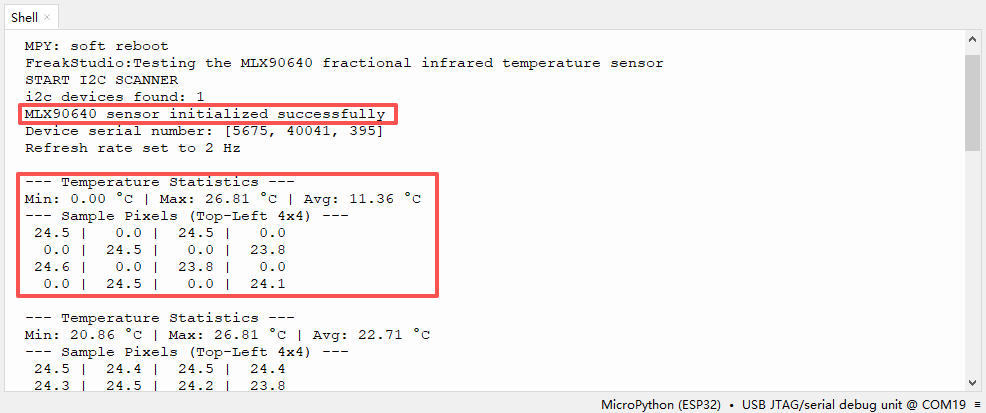

运行测试代码，终端输出初始化传感器信息、温度统计信息等；

详见： https://upypi.net/en/pkgs/mlx_90640_driver .

硬件连接

包括 MLX90640 模块与 ESP32-C6 开发板的连接。

MLX90640 模块

ESP32-C6	MLX90640 module	Note
SCL (Pin 20)	SCL	Serial Clock
SDA (Pin 19)	SDA	Serial Data
GND	GND	Ground
3.3V	VCC	Power

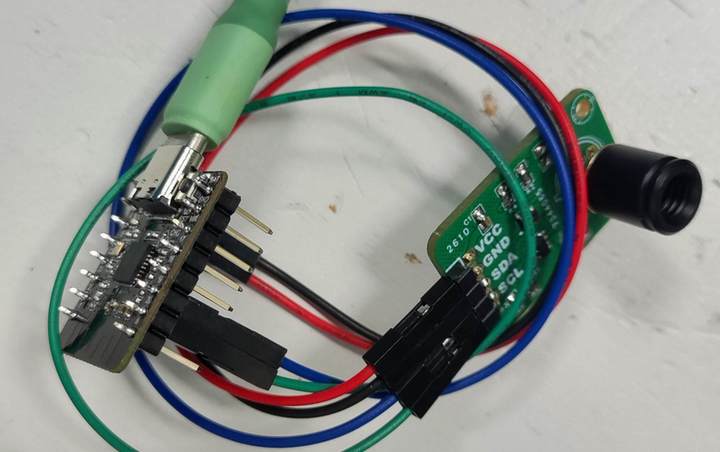

实物图

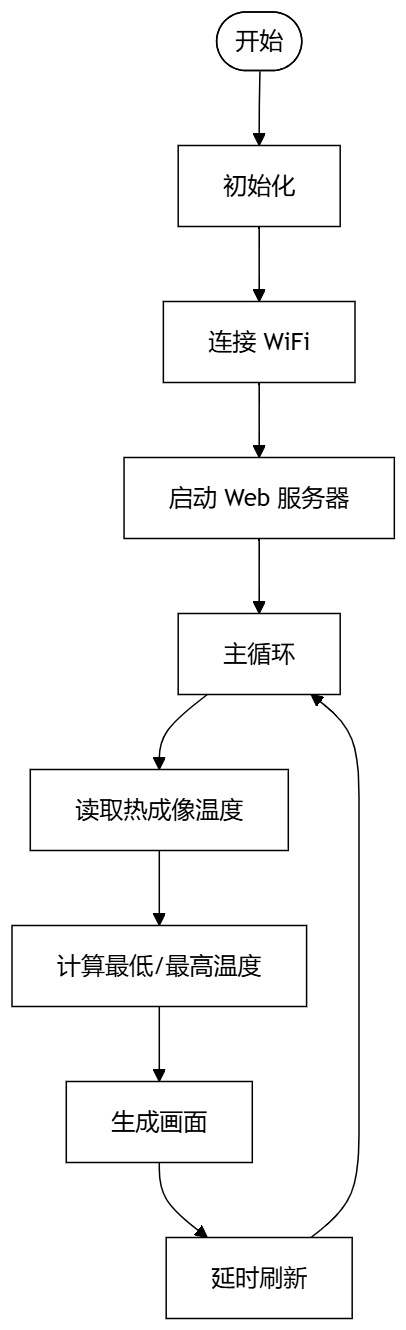

流程图

工程代码

运行 Thonny IDE 新建文件，添加如下代码

**********代码见底部文件***********

保存代码。

效果演示

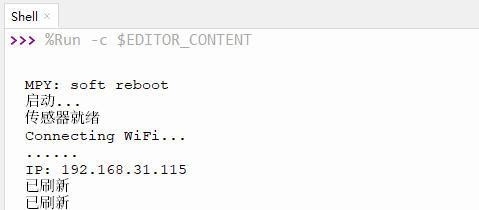

运行程序，根据终端提示，获得网页对应地址；

在浏览器地址栏输入 192.168.31.115 打开网页；

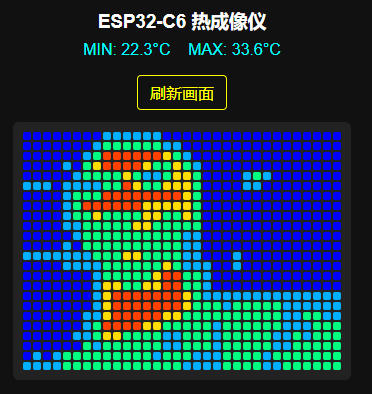

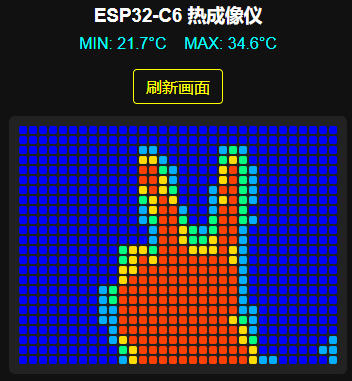

网页显示实时热成像帧画面；

==================

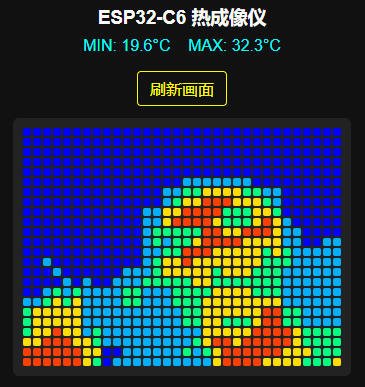

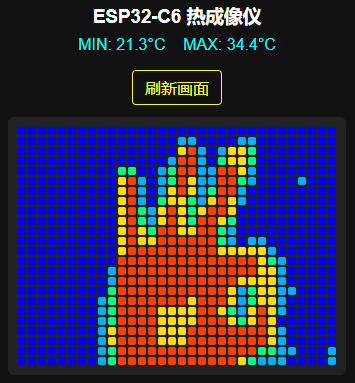

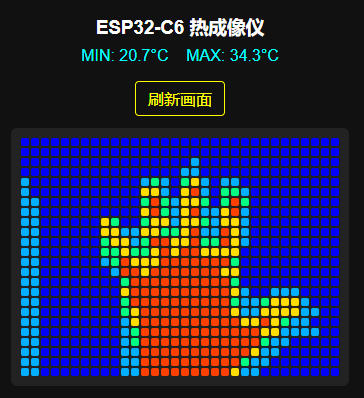

改变手势动作，呈现相应效果；

=======

=========

总结

本文介绍了 Beetle ESP32-C6 开发板结合 MLX90640 模块和 WiFi 通信，实现网页热成像仪的项目设计，为相关产品的快速开发和应用设计提供了参考。
