Arduino系列引线图大全
2013-02-207万
AI 快速预览详细
本文提供了Arduino系列引线图大全，包括ATMega、ATtiny、ATMega1284p、ATMega644p等多个版本的详细引脚图。这些引线图可以帮助用户快速查找和理解Arduino开发板上的引脚配置，无论是初学者还是资深开发者都能从中受益。
|

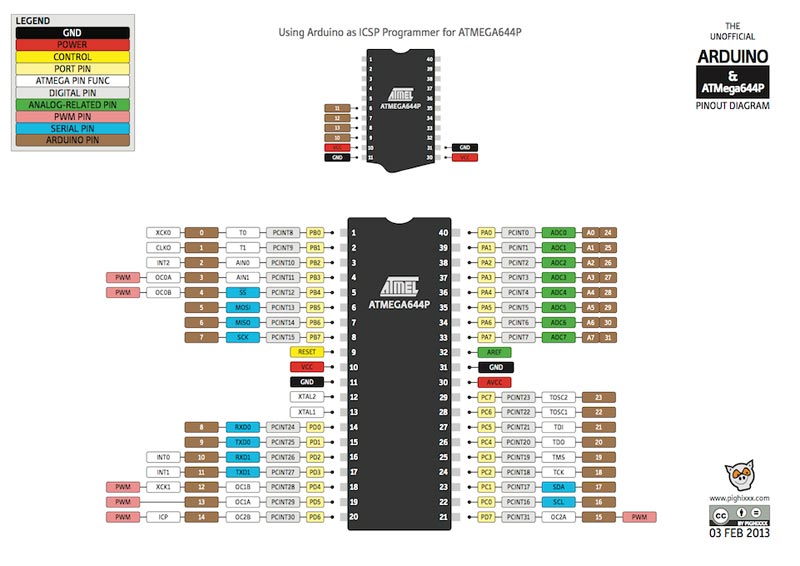

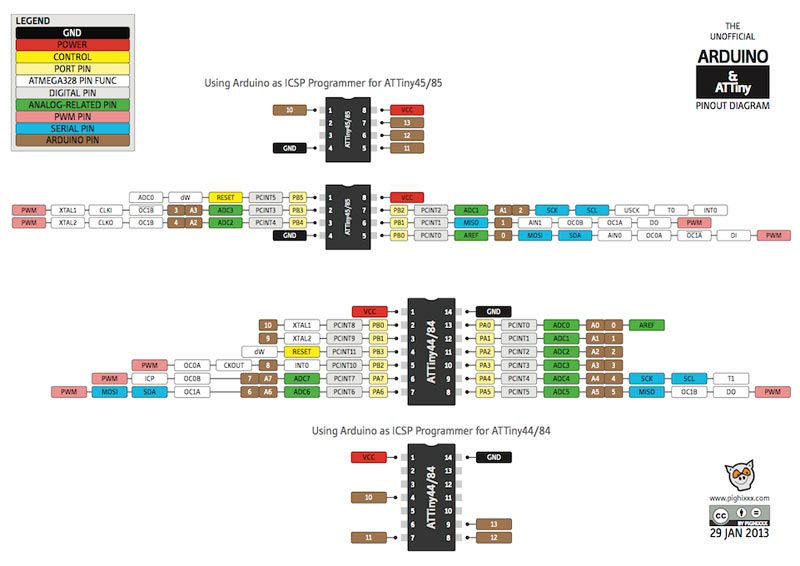

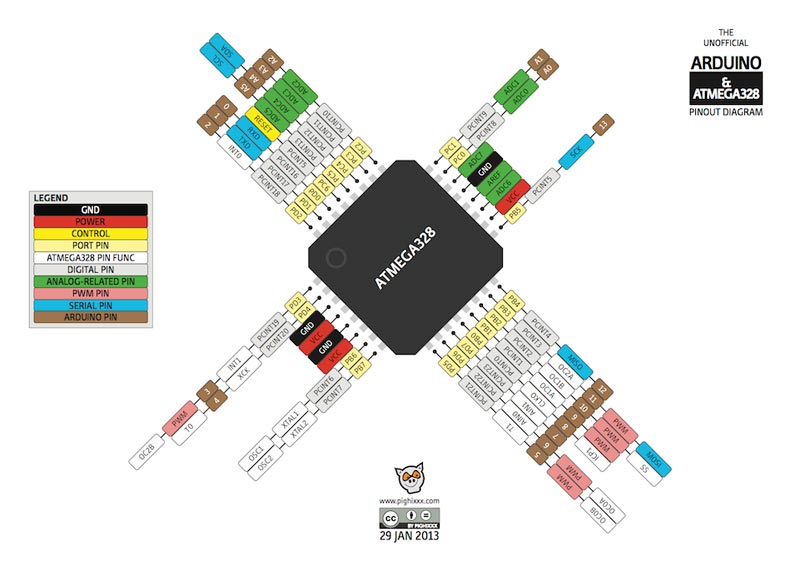

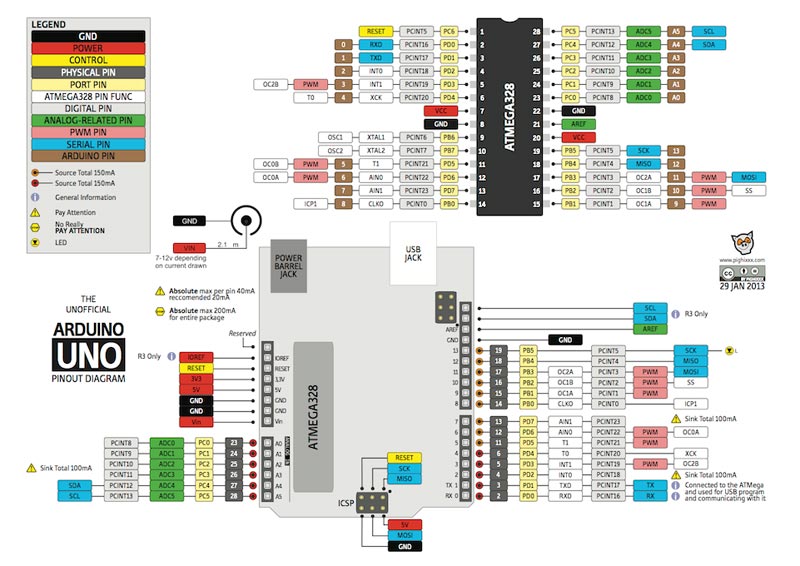

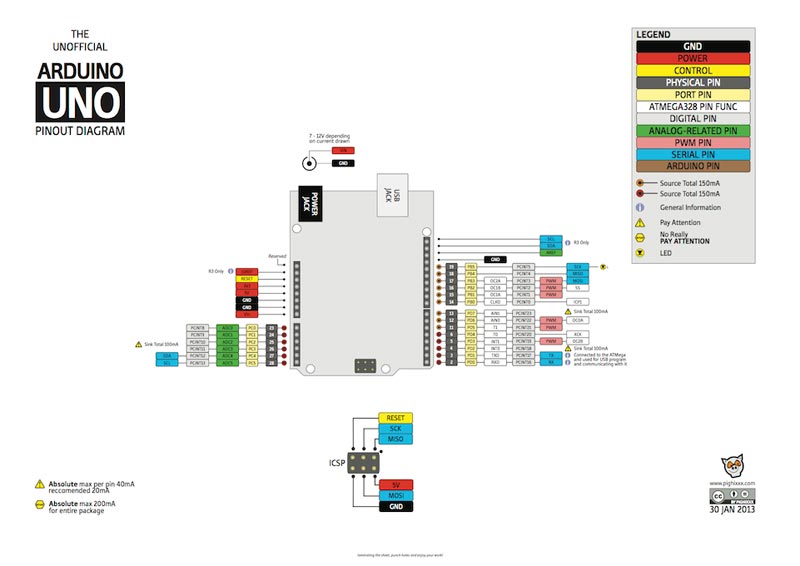

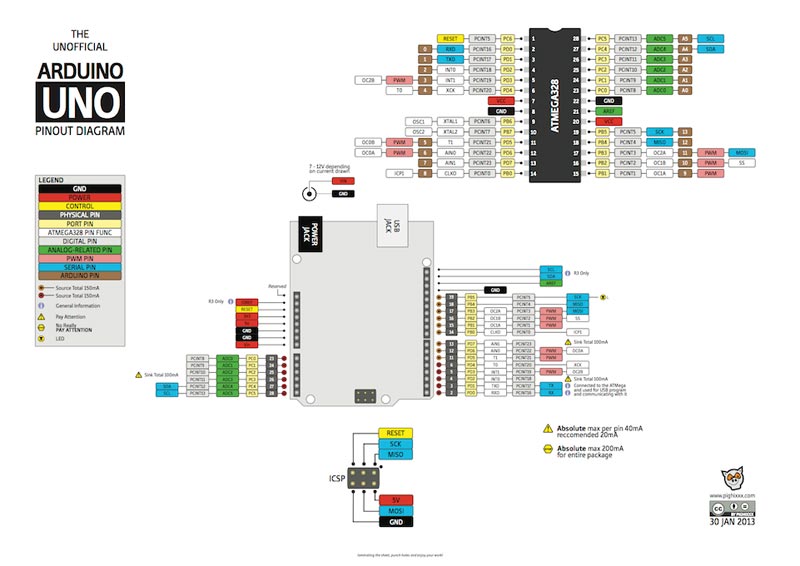

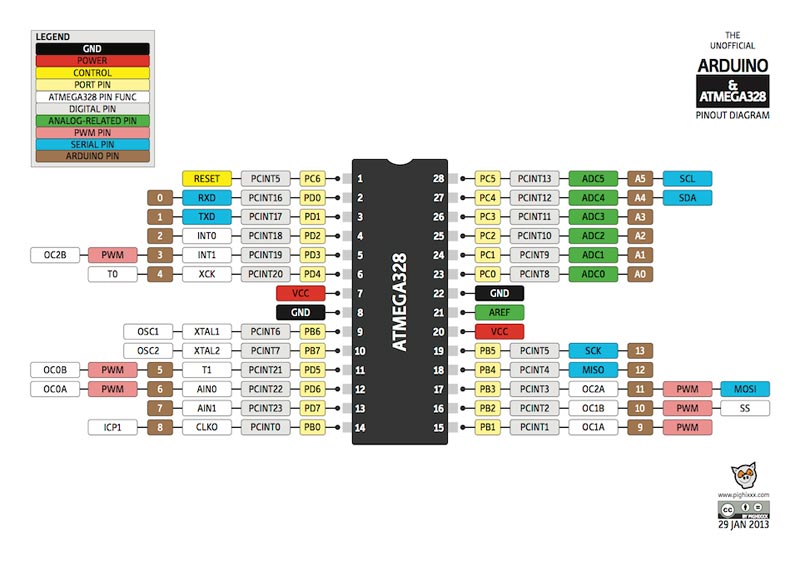

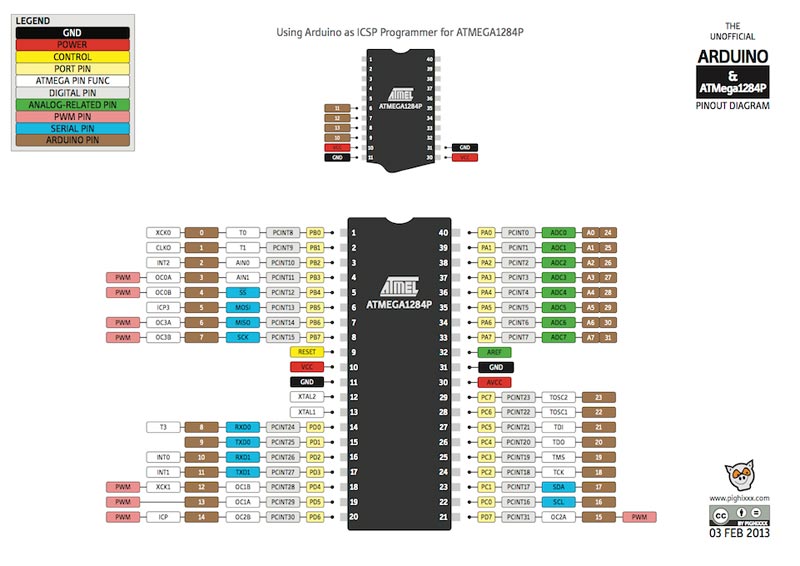

打包下载：https://pan.baidu.com/s/1VohwXA029_owS1gcy10BUA 话不多说，直接上图！！！  还有ATMega 与 Arduino对应的引线图  The QTFP version  The ATTiny version  The ATMEGA1284p version  The ATMega644p version  下面是PDF的大图下载地址： （链接已失效） PinOut Arduino Uno PinOut ATMega328 PinOut ATMega328 QTFP PinOut ATTiny PinOut ATMega1284p PinOut ATMega1284p - Bobuino Version PinOut ATMega1284p - Editable Version PinOut ATMega644p the version in size 1:1  version with ATMega328  下面是PDF的大图下载地址： （链接已失效） Arduino Sketch：http://www.pighixxx.com/pgdev/Temp/Arduino-Pinout.pdf Arduino Sketch with ATMega328：http://www.pighixxx.com/pgdev/Temp/Arduino-Pinoutv2_2.pdf 原帖：http://arduino.cc/forum/index.php/topic,146315.0.html |
