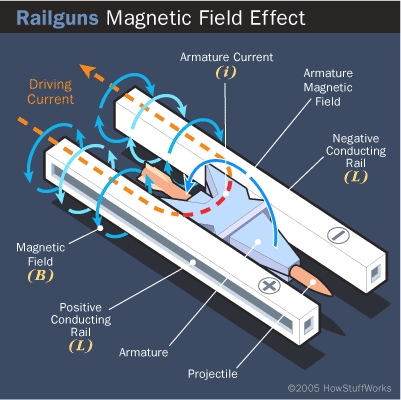

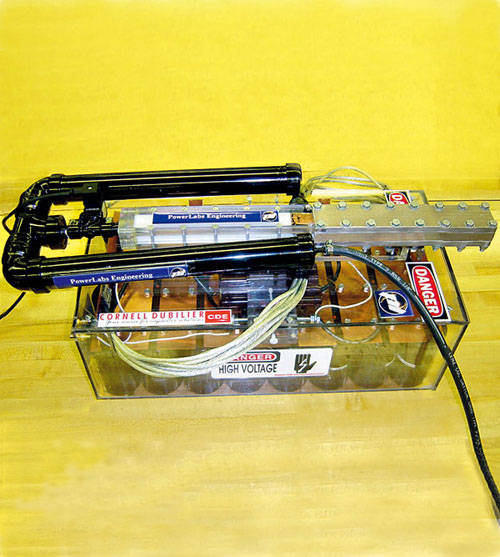

  我们先了解一下电磁炮的原理 电磁炮是利用电磁发射技术制成的一种先进的动能杀伤武器．与传统的大炮将火药燃气压力作用于弹丸不同，电磁炮是利用电磁系统中电磁场的作用力，其作用的时间要长得多，可大大提高弹丸的速度和射程．因而引起了世界各国军事家们的关注．自80年代初期以来，电磁炮在未来武器的发展计划中，已成为越来越重要的部分． 一、电磁炮的结构和原理 电磁炮听起来很神秘，其实它的结构和原理很简单．电磁炮是利用电磁力代替火药曝炸力来加速弹丸的电磁发射系统，它主要由电源、高速开关、加速装置和炮弹四部分组成．目前，国外所研制的电磁炮，根据结构和原理的不同，可分为以下几种类型： （一）线圈炮：线圈炮又称交流同轴线圈炮．它是电磁炮的最早形式，由加速线圈和弹丸线圈构成．根据通电线圈之间磁场的相互作用原理而工作的．加速线圈固定在炮管中，当它通入交变电流时，产生的交变磁场就会在弹丸线圈中产生感应电流．感应电流的磁场与加速线圈电流的磁场互相作用，产生洛仑兹力，使弹丸加速运动并发射出去． （二）轨道炮：轨道炮是利用轨道电流间相互作用的安培力把弹丸发射出去．它由两条平行的长直导轨组成，导轨间放置一质量较小的滑块作为弹丸．当两轨接人电源时，强大的电流从一导轨流入，经滑块从另一导轨流回时，在两导轨平面间产生强磁场，通电流的滑块在安培力的作用下，弹丸会以很大的速度射出，这就是轨道炮的发射原理． （三）电热炮：电热炮的原理完全不同于上述两种电磁炮，其结构也有多种形式．最简单的一种是采用一般的炮管，管内设置有接到等离子体燃烧器上的电极，燃烧器安装在炮后膛的末端．当等离子体燃烧器两极间加上高压时，会产生一道电弧，使放在两极间的等离子体生成材料（如聚乙烯）蒸发．蒸发后的材料变成过热的高压等离子体，从而使弹丸加速． （四）重接炮：重接炮是一种多级加速的无接触电磁发射装置，没有炮管，但要求弹丸在进入重接炮之前应有一定的初速度．其结构和工作原理是利用两个矩形线圈上下分置，之间有间隙．长方形的“炮弹”在两个矩形线圈产生的磁场中受到强磁场力的作用，穿过间隙在其中加速前进．重接炮是电磁炮的最新发展形式． 二、电磁炮的特点及用途 电磁泡与常规火炮相比，有以下特点： 电磁炮利用电磁力所作的功作为发射能量，不会产生强大的冲击波和弥漫的烟雾，因而具有良好的隐蔽性．电磁炮可根据目标的性质和距离，调节、选择适当的能量来调整弹丸的射程． 电磁炮没有圆形炮管，弹丸体积小，重量轻，使其在飞行时的空气阻力很小，因而电磁炮的发射稳定性好，初速度高，射程远．由于电磁炮的发射过程全部由计算机控制，弹头又装有激光制导或其他制导装置，所以具有很高的射击精度． 从发射能量的成本来看，常规火炮的发射药产生每兆焦耳能量需10美元，而电磁炮只需0.1美元．而且电磁炮还可以省去火炮的药筒和发射装置，故而重量轻、体积小、结构简单、运输以及后勤保障等方面更为安全可靠和方便． 电磁炮作为发展中的高技术兵器，其军事用途十分广泛． （一）用于天基反导系统：电磁炮由于初速度极高，可用于摧毁空间的低轨道卫星和导弹，还可以拦截由舰只和装甲发射的导弹．因此，在美国的“星球大战”计划中，电磁轨道炮成为一项主要研究的任务． （二）用于防空系统：美军认为可用电磁炮代替高射武器和防空导弹遂行防空任务．美国正在研制长7.5米、发射速度为500发／分、射程达几十千米的电磁炮，准备替代舰上的“火神——方阵防空系统”．用它不仅能打击临空的各种飞机，还能在远距离拦截空对舰导弹．英国也正在积极研制用于装甲车的防空电磁炮． （三）用于反装甲武器：美国的打靶试验证明，电磁炮是对付坦克装甲的有效手段．发射质量为50克、速度为3km/s的炮弹，可穿透25.4mm厚的装甲．有关资料还报道，用一种电磁炮做试验，完全可以穿透模拟的T－72、T－80坦克的装甲厚度．由此可见，电磁炮具有很强的穿透能力，是非常优良的反装甲武器． （四）用于改装常规火炮：随着电磁发射技术的发展，在普通火炮的炮口加装电磁加速系统，可大大提高火炮的射程．美国利用这一技术，已将火炮射程加大到150km． |
我说3d打印虽然牛逼，但是楼主你也不怕发了一炮你的炮管内壁就化了。。。=。=
首先说说原因，因为电磁炮的能量是由电容提供，所以呢，基本上发射出去的威力和能存多少能量直接相关。
先不管效率，单从能量总量说，电容存储的能量为（J）Q=0.5*C*U*U
从该公式看，能量和2个量有关，一个是电容的容量C，和电容两端的电压U。且能量对于函数Q（U）是一个二次方程，比C的影响大很多，所以要提高能力，
应该着手提高电压。
所以要用到DC-DC升压
这里给出的是一个叫做 推挽变换器 的拓扑。
附一个关于这个拓扑的研究论文给大家参考。
尊重作者，引用地址http://bbs.kechuang.org/read-kc-tid-58922-1-1.html
[font=Tahoma,]
1——漆包铜1mm，2两以上[/font]
[font=Tahoma,]2——管(想做多大的就多大）[/font]
[font=Tahoma,]3——502强力胶[/font]
[font=Tahoma,]4——12V电瓶[/font]
[font=Tahoma,]5——电线数米[/font]
[font=Tahoma,]6——胶布[/font]
[font=Tahoma,]7——空气开关（我用的是2个的和一个的 ps：有钱的可以用可控硅[/font]
[font=Tahoma,]）[/font]
[font=Tahoma,]8——万能表[/font]
[font=Tahoma,]9——电容63V 10000uf（我用了两个！有钱的可以用20个以上）[/font]
[font=Tahoma,]10——ZVS 后面有图[/font]
[font=Tahoma,]11——高压包磁芯一个[/font]
[font=Tahoma,]12——PVC水管（两种，要可以套如高压包磁芯的[/font]
[font=Tahoma,]13——uf4007二极管4个[/font]
[font=Tahoma,]呵呵准备的东西够多了吧！[/font]
[font=Tahoma,]首先第一步，绕线圈[/font]
[font=Tahoma,]把1mm的漆包铜绕在自己准备的管上，绕20圈左右！[/font]
[font=Tahoma,]
[font=Tahoma,]然后用502强力胶粘好：[/font]
[font=Tahoma,]
[font=Tahoma,]然后开始绕第二层：[/font]
[font=Tahoma,]
[font=Tahoma,]绕回去！绕够6层左右！[/font]
[font=Tahoma,]
[font=Tahoma,]最终~~~~成型~~~~[/font]
[font=Tahoma,]
[font=Tahoma,]
[font=Tahoma,]好重呀[/font]
[font=Tahoma,]
[font=Tahoma,]用绝缘胶布给包好！[/font]
[font=Tahoma,]
[font=Tahoma,]然后就是大家伙~~~~[/font]
[font=Tahoma,]
[font=Tahoma,]两大电解~~~[/font]
[font=Tahoma,]还是用胶布固定~~~[/font]
[font=Tahoma,]
[font=Tahoma,]然后用电线给并联起来~~[/font]
[font=Tahoma,]
[font=Tahoma,]空气开关~~~[/font]
[font=Tahoma,]
[font=Tahoma,]用螺丝批弄好~~[/font]
[font=Tahoma,]
[font=Tahoma,]这个东西不解释~~~[/font]
[font=Tahoma,]
[font=Tahoma,]然后是高压包的磁芯（可以把高压包拿去煮，磁芯就容易拆了[/font]
[font=Tahoma,]）[/font]
[font=Tahoma,]
[font=Tahoma,]然后据管~~[/font]
[font=Tahoma,]这个是绕初级的！[/font]
[font=Tahoma,]
[font=Tahoma,]
[font=Tahoma,]这个绕次级的！[/font]
[font=Tahoma,]
[font=Tahoma,]还是用胶布封好~~[/font]
[font=Tahoma,]
[font=Tahoma,]初次来合照~~[/font]
[font=Tahoma,]
[font=Tahoma,]把次级和初级放在高压包磁芯里~~[/font]
[font=Tahoma,]
[font=Tahoma,]然后么~~~[/font]
[font=Tahoma,]整流部分[/font]
[font=Tahoma,]二极管4个~~~[/font]
[font=Tahoma,]
[font=Tahoma,]
[font=Tahoma,]然后按我图扭起来~~~[/font]
[font=Tahoma,]
[font=Tahoma,]然后接上！[/font]
[font=Tahoma,]
[font=Tahoma,]调试~~~要输出交流47V左右！因为整流会加大电压的！[/font]
[font=Tahoma,]
[font=Tahoma,]然后接上~~[/font]
[font=Tahoma,]
[font=Tahoma,]
[font=Tahoma,]切记~~一定别接反~~不然有80%的可能性发生核爆炸~~~[/font]
[font=Tahoma,]组装~~[/font]
[font=Tahoma,]
[font=Tahoma,]
[font=Tahoma,]
[backcolor=rgb(254, 254, 233)][font=Arial][size=0.83em]2323294el9u9pwb7wflckk.jpg.thumb.jpg(24.95 KB, 下载次数: 25)
下载附件 保存到相册
[align=left][float=right]2012-9-26 19:16 上传[/float][/align][/font][/backcolor]
[font=Tahoma,]按这个电路图接就可以了[/font]
