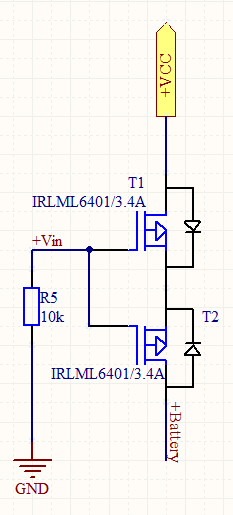

玩Arduino，有时候就会遇见一些电路上的问题，软件上的资源，我们开源社区是从来不缺乏的，但对于硬件上，毕竟术业有专攻，通常我们是买一些 对应功能的拓展板来实现自己的功能，但对于这些拓展板实现的原理，实现的方式通常是知之甚少。 点亮一个led灯需要多少伏电压？是否需要限流电阻？买了一了小车，需要配一个电机驱动，但是那些参数，驱动电流，额定电压都是些什么意思呢？我 是否必须买特定的芯片驱动？能否就用简单的原件驱动一个电机呢？这些问题往往对于不是学电学出身的人来说都非常难以掌握和了解，但是真正抛开书本 上那些复杂的计算，那些让人看着头疼的公式其实并不是难以理解的东西。所以，在这里分享下我对各个电路小元件的理解，权当抛砖引玉了。 一、电阻。 电阻可以说是电路中最基本的几种元件之一了。 当然，并不是说它基本，他的功能就很单一，很简单，相反，越是简单的东西，那么相对来说它的用途就越复杂。 从功能上： 对于电阻，我个人简单的把他的功能分为几类。 1、限制电流。（即限流） 还是从电路图说起吧，比较形象。  这里电阻的功能即为限流，普通LED灯正常的运行电流In（一般为10-20mA），正常运行电压为Vn（一般为2-3V）此时R11的计算方法为（Arduino 一般为5V，除非使用外部电源） R11=（Vcc-Vn）/In 下拉电阻听的很多，但是却往往只闻其名，不知其意。何为下拉电阻？我的理解是在平常状态下把电势稳定为0，在工作的时候又可以改变电势的电 阻。说起来比较拗口，还是从电路上来分析，可能就一目了然了。  此处的电阻R5就是下拉电阻，图中T1 T2为两个PMOS管，这里我们不深究，可以理解为一个开关，当+vin这一点电势为0即Vin+没有额外电源输入的 时候，该点电势被电阻拉到0，这个开关打开，+VCC和+Battery接通。这个为常态。 当+Vin有外接电源也就是有电势的时候，由于电阻较大，对电势基本没有影响，该开关关断，+VCC和+Battery断开。 上拉电阻顾名思义，与下拉电阻正好相反，是把电势往上拉，使得常态电势为高，但是上拉电阻与下拉电阻在我的理解里有些许区别。上拉电阻很多情 况下是为了提高更大的电流，和带负载的能力，在远距离传输的常常接上上拉电阻，可以减少干扰，减少信号的反射。下图就为最常见的在IIC信号传输上 用的上拉电阻。  |
"上拉电阻：
在上拉电阻所连接的导线上，如果外部组件未启用，上拉电阻将“微弱地”输入电压信号“拉高”。当外部组件未连接时，对输入端来说，外部“看上去”就是高阻抗的。这时，通过上拉电阻可以将输入端口处的电压拉高到高电平。如果外部组件启用，它将取消上拉电阻所设置的高电平。通过这样，上拉电阻可以使引脚即使在未连接外部组件的时候也能保持确定的逻辑电平。
"下拉电阻：
同样的，一个下拉电阻（Pull-down resistor）以类似的方式工作，不过是与地（GND）连接。它可以使逻辑信号保持在接近0伏特的状态，即使没有活动的设备连接在其所在的引脚上。
来自维基百科，:lol 电学都忘得差不多了，偶尔温故知新。
