本篇Arduino教程介绍了如何制作一个互动交通信号灯。项目使用了DFR0100套件,包括5个LED灯和1个按键。通过代码实现按键控制交通灯的状态变化,允许行人在按下按键后通过马路。示例代码中使用了unsigned long变量类型来存储更长的时间间隔,避免变量溢出。整个过程涵盖了硬件连接、代码编写及调试技巧,适合零基础新手和STEM教育场景。
【本篇课程内容于 2024年8月20日更新】


有没有试着做【SOS求救信号器】的课后作业呢?做出来的话,说明你已经基本掌握之前所学的东西了,如果不会也没关系,我相信,看完这个章节,前面那个问题就不攻自破了!我们这回就基于课后作业的交通灯来进行一个拓展,增加一种行人按键请求通过马路的功能。当按被按下时,Arduino会自动反应,改变交通灯的状态,让车停下,允许行人通过。

这个项目中,我们开始要实现Arduino的互动了,也会学习在代码如何创建自己的函数。这次的代码相对长一点,耐下心来,等看完这一章,相信你能收获不少!


元件清单


Arduino教程 03 互动交通信号灯「DFR0100」图1


*这里5个LED灯,为什么会用到了6个电阻呢?我们知道5个电阻是LED的限流电阻。还有一个电阻是给按键的,它叫做下拉电阻(我们后面会解释)。

硬件连接

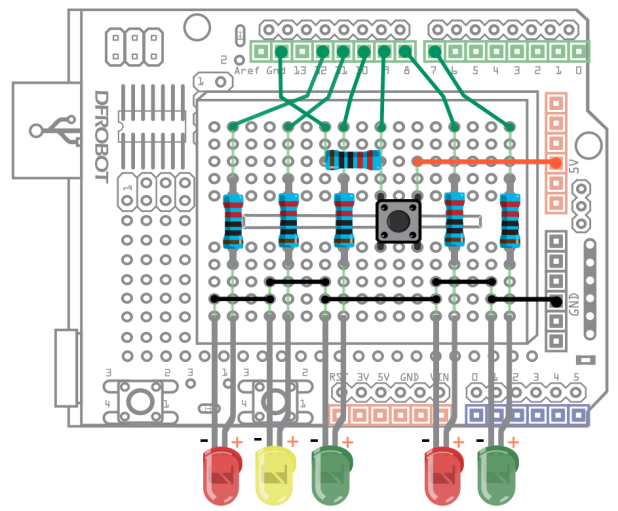

按图1的连线图连接你的电路。特别要注意的是,这次连线比较多,注意不要插错。下图中,面包板上标出淡绿色的不是跳线,只是为了说明纵向的孔导通,避免你插错。给Arduino上电前认真检查你的接线是否正确。在连线时,保持电源是断开的状态,也就是没有插USB线。


Arduino教程 03 互动交通信号灯「DFR0100」图2

1 交通信号灯连接图


示例代码
输入下面的样例代码,这段代码引自《beginning-arduino》一书。
样例代码:


  1. // 项目 - 交通信号灯
  2. int carRed = 12;    // 汽车红灯引脚
  3. int carYellow = 11; // 汽车黄灯引脚
  4. int carGreen = 10;  // 汽车绿灯引脚
  5. int button = 9;     // 按钮引脚
  6. int pedRed = 8;     // 行人红灯引脚
  7. int pedGreen = 7;   // 行人绿灯引脚
  8. int crossTime = 5000; // 允许行人通过的时间(毫秒)
  9. unsigned long changeTime; // 按钮按下后的时间
  10.
  11. void setup() {
  12.     // 初始化引脚模式
  13.     pinMode(carRed, OUTPUT);
  14.     pinMode(carYellow, OUTPUT);
  15.     pinMode(carGreen, OUTPUT);
  16.     pinMode(pedRed, OUTPUT);
  17.     pinMode(pedGreen, OUTPUT);
  18.     pinMode(button, INPUT); // 按钮设置为输入模式
  19.
  20.     // 初始状态设置
  21.     digitalWrite(carGreen, HIGH); // 车行绿灯亮
  22.     digitalWrite(pedRed, HIGH);   // 人行红灯亮
  23. }
  24.
  25. void loop() {
  26.     int state = digitalRead(button);
  27.     // 检测按钮状态及时间间隔
  28.     if (state == HIGH && (millis() - changeTime) > 5000) {
  29.         // 调用变灯函数
  30.         changeLights();
  31.     }
  32. }
  33.
  34. void changeLights() {
  35.     // 汽车绿灯变黄灯
  36.     digitalWrite(carGreen, LOW);
  37.     digitalWrite(carYellow, HIGH);
  38.     delay(2000); // 等待2秒
  39.
  40.     // 汽车黄灯变红灯
  41.     digitalWrite(carYellow, LOW);
  42.     digitalWrite(carRed, HIGH);
  43.     delay(1000); // 为安全考虑等待1秒
  44.
  45.     // 行人红灯变绿灯
  46.     digitalWrite(pedRed, LOW);
  47.     digitalWrite(pedGreen, HIGH);
  48.
  49.     // 行人绿灯亮,持续crossTime毫秒
  50.     delay(crossTime);
  51.
  52.     // 闪烁行人绿灯,提示时间快到
  53.     for (int x = 0; x < 10; x++) {
  54.         digitalWrite(pedGreen, HIGH);
  55.         delay(250);
  56.         digitalWrite(pedGreen, LOW);
  57.         delay(250);
  58.     }
  59.
  60.     // 行人红灯再次亮起
  61.     digitalWrite(pedRed, HIGH);
  62.     delay(500);
  63.
  64.     // 恢复到汽车绿灯亮状态
  65.     digitalWrite(carRed, LOW);
  66.     digitalWrite(carYellow, HIGH);
  67.     delay(1000);
  68.     digitalWrite(carYellow, LOW);
  69.     digitalWrite(carGreen, HIGH);
  70.
  71.     // 更新changeTime
  72.     changeTime = millis();
  73. }
复制代码


下载完成后,可以尝试按下按键。看看是个什么的效果?我们可以看到整个变化过程是这样的——开始时,汽车灯为绿灯,行人灯为红灯,代表车行人停。一旦行人按键被按下,请求过马路,那么汽车灯由绿变黄,变红,接着行人灯就由红变绿。在行人通行的过程中,设置了一个过马路的时间crossTime,一旦到点,行人绿灯开始闪烁,提醒行人快速过马路。闪烁完毕,最终,又回到了开始的状态,汽车灯为绿灯,行人灯为红灯。

整段代码看起来很复杂,其实理清一下思路并不难。如果你还是没有办法理不清里面变化关系的话,可以试着画一个示意图,像项目SOS求救信号器】的课后作业示例图那样,这样一来可能会方便你理解程序。


代码回顾
通过前面两个项目,你应该能够理解这个代码的大部分内容。代码开始是一串的变量的声明,在声明中,出现了一个新名词。这里就解释一下这个新名词:


unsigned long changeTime;


这是一个新的变量类型。我们之前,只创建过int整型变量,它可以存放一个-32768到32767之间的整数。这次要创建的是一个long的变量类型,它可以存放一个-2147483648到2147483647之间的整数。而unsigned long数据类型不存储负数,所以存储的范围就变成了0到4294967295.

如果我们使用一个int型的话,信号灯状态变化的时间,只能存储最大32秒(32768毫秒约为32秒),一旦出现变量溢出就会造成程序运行出现错误,所以为了避免这样的情况,要选用能存储更大数的一个变量类型,并且不为负,我们就可以考虑使用unsigned long型。你可以用笔算下,这个变量最大能存储的数,时间可达49天。

随即进入setup()函数,对LED和按钮进行一些设置,在设置时,需要注意到的是:


pinMode(button, INPUT);


pinMode()函数我们已经很熟悉了,在项目一的时候就介绍过,只是和LED有所不同的是,按要设置为INPUT。

setup()函数中,先给定行人灯和汽车灯的一个初始状态:


digitalWrite(carGreen, HIGH); //开始时,汽车灯绿灯
digitalWrite(pedRed, LOW); //行人灯为红灯


进入到的主程序中的第一句,就是来检测button(引脚9)的状态的:


int state = digitalRead(button);

变量这个盒子无限大吗?

有人会问为什么有些变量类型可以存储很大的数,而有些变量类型不行呢?这是由变量类型所占的存储空间决定的。就拿我们前面讲变量的时候举过的例子,变量好比用来放东西的盒子,把不同类型的变量想象成不同大小的盒子,int的盒子比unsigned long的盒子小,所以放的东西当然少啦!这样解释是不是比较容易理解这个概念呢?

那又有人问,设置不同大小的盒子干嘛呢?一样大不就行啦,都设置的大一点。理论上没有什么不可以的,可是我们不能忽略一个问题,那就是微控制器的内部存储容量是有限定的。电脑有内存,我们的微控制器同样有内存。像Arduino UNO板上的用的主芯片Atmega328最大内存是32K。所以,我们要尽量的少用存储空间,能不用则不用。

下表列出了程序中可能用到的变量数据类型:

Arduino教程 03 互动交通信号灯「DFR0100」图12

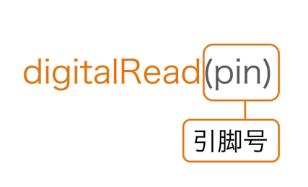

此时,一个新函数出现了——digitalRead()!

Arduino教程 03 互动交通信号灯「DFR0100」图3
这个函数是用来读取数字引脚状态的,HIGH还是LOW(其实HIGH还有一种表达就是“1”,LOW是“0”,只是HIGH/LOW更直观)。函数需要一个传递参数——pin,pin代表对应的引脚号。这里需要读取得是按键信号,按键所在引脚是数字引脚9,由于前面做了声明,所以这里用button来代替。并且把读到的信号传递给变量state,用于后面进行判断。state为 HIGH或者说为1时,说明按键被按下了。state为LOW或者0,表明按键没被按下。

所以,可以直接检查state的值来判断按键是否被按下:

if(state == HIGH && (millis() -
changeTime)> 5000) {
//调用变灯函数
changeLights();
}

这里涉及新的语句-- if语句:

if(表达式){
         语句;
}

if语句是一种条件判断的语句,判断是否满足括号内的条件,如满足则执行花括号内的语句,如不满足则跳出if语句。
表达式是指我们的判断条件,通常为一些关系式或逻辑式,也可是直接表示某一数值。如果if表达式条件为真则执行if中的语句。表达式条件为假,则跳出if语句。
我们代码中,第一个条件是state变量为HIGH。如果按键被按下,state就会变为HIGH。第二个条件是millis()的值减changeTime的值大于5000。这两个条件之间有个“&&”符号。这是一种逻辑运算符,表示的含义是两者同时满足。

(millis() - changeTime)> 5000)

millis()是一个函数,该函数是Arduino语言自有的函数,它返回值是一个时间,是Arduino开始运行到执行到当前的时间,也称之为机器时间,就像一个隐形时钟,从控制器开始运行的那一刻起开始计时(单位为毫秒)。
变量changeTime初始化时,不存储任何数值,只有在Arduino运行之后,将millis() 值赋给它,它才开始有数值,并且随着millis() 值变化而变化。通过millis() 函数不断记录时间,判断两次按键之间的时间是不是大于5秒,大于五秒则执行if花括号内的语句,如果在5秒之内则不执行。这样做的目的是,防止重复按键而导致的运行错误。

if语句内只有一个函数:

changeLights();


这是一个函数调用的例子。该函数单独写在了loop()函数之外。我们需要使用时,直接写出函数名就可以实现调用了。该函数是void型,所以是无返回值、无传递参数的函数。当函数被调用时,程序也就自动跳到它的函数中运行。运行完之后,再跳回主函数。需要特别注意的:函数调用时,函数名后面的括号不能省,要和所写的函数保持一致。changeLights() 函数内部就不做说明了。


逻辑运算符

前面说到的&&是一个逻辑运算符,常用的逻辑运算符有:


&& —— 逻辑与(两者同时满足)
|| —— 逻辑或(两者其中一个满足)
!—— 逻辑非(取反,相反的情况)




硬件回顾

按键开关

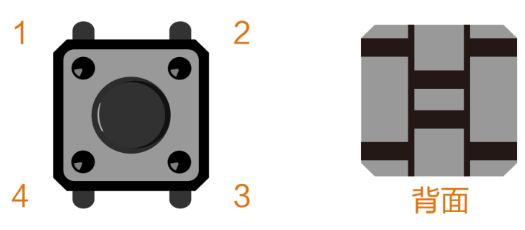

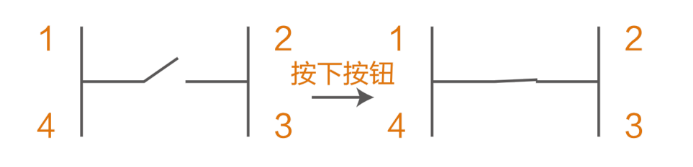

按键一共有4个引脚,图2分别显示了正面与背面。而图3则说明了按键的工作原理。一旦按下后,左右两侧就被导通了,而上下两端始终导通。

Arduino教程 03 互动交通信号灯「DFR0100」图4

图 2 按键结构图


Arduino教程 03 互动交通信号灯「DFR0100」图5

图 3 按键原理图

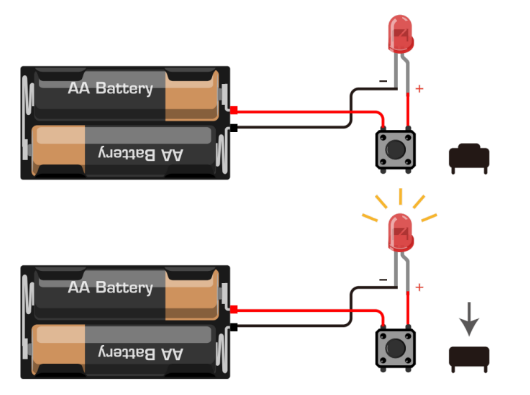

在图4中,按键仅起到一个通断的作用。但在本项目中,按键要能被读取状态,所以除了要将按键的1、2(或者3、4;1、4;2、3)引脚连入电路中,还需要接入信号口。按下的话,数字引脚9就能检测到为高电平。否则就是保持一个低电平的状态。

Arduino教程 03 互动交通信号灯「DFR0100」图6

图 4 按键示意图



下拉电阻

下拉电阻这个名词可能比较抽象,从字的含义着手,“下拉”我们就理解为把电压往下拉,降低电压。按键作为开关,当输入电路状态为高电平(high)的时候,电压要尽可能接近5V;输入电路状态为低电平(low)的时候,电压要尽可能接近0V。为了避免状态偏离所需电压造成的电压浮动现象,在按键电路中,我们将一个电阻串联在输入(input)引脚和接地(ground)之间,将按键未被按下的输入状态固定在低电平,这个电阻就是所谓下拉电阻。

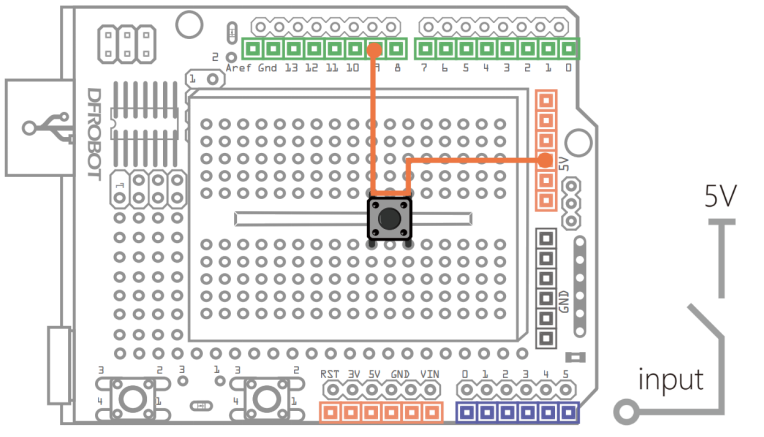

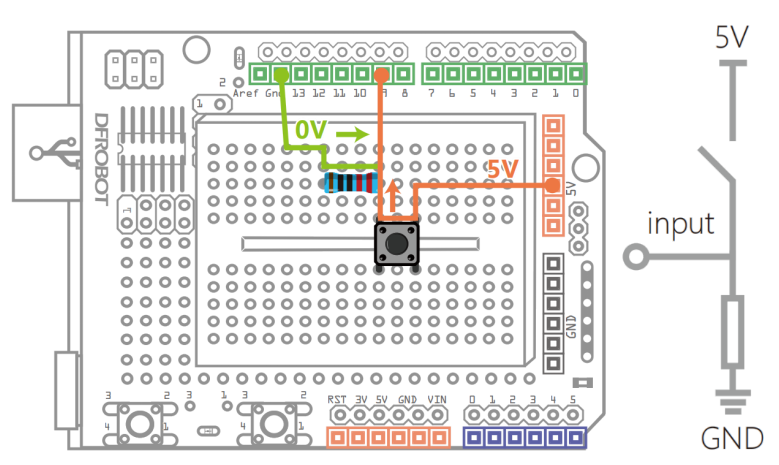

可以从下面两张图看到,图5是未接下拉电阻的电路,按键未被按下时,输入引脚就处于一个悬空状态。空气会使该引脚电压产生浮动,不能确保是0V。然而图6是接了下拉电阻的电路,当按键未被按下时,输入引脚通过电阻接地,确保为0V,不会产生电压浮动现象。

Arduino教程 03 互动交通信号灯「DFR0100」图7

图 5 未接下拉电阻


Arduino教程 03 互动交通信号灯「DFR0100」图8

图 6 有下拉电阻


课后练习

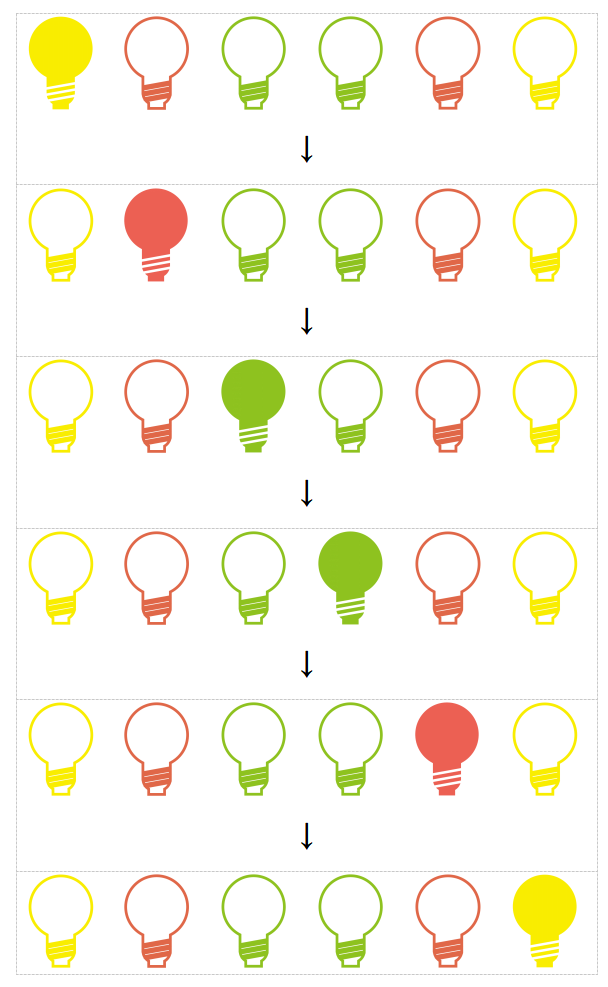

1、选择任意颜色LED 6个,做一个流水灯的效果,6盏灯从左至右依次点亮,重复循环这个过程。

Arduino教程 03 互动交通信号灯「DFR0100」图9


2、如果上面那个你已经完成了的话,可以尝试一下,先从中间的灯开始亮起,依次向两边扩开。下图是个变换过程的示意图。

Arduino教程 03 互动交通信号灯「DFR0100」图10


3、再比如,从左至右,依次亮起1 个,2个,3个……



Arduino教程 03 互动交通信号灯「DFR0100」图11



下载附件示例代码.rar


下一篇教程:Arduino教程 04 呼吸灯
