本文介绍了DFRobot的3款电容式触摸传感器，包括数字触摸开关、微型触摸套件和Touch Kit For Arduino。这些传感器基于电容感应技术，支持Arduino兼容。它们可以用于多种设备和项目，如电光吉他和愤怒的小鸟。这些传感器具有高灵敏度，可以安置在标准FR4的PCB上或软性材料上。
|

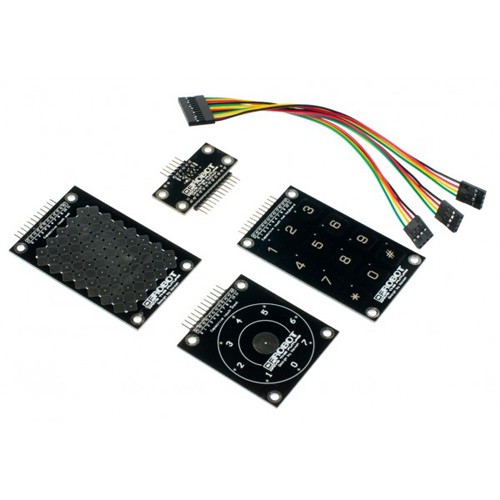

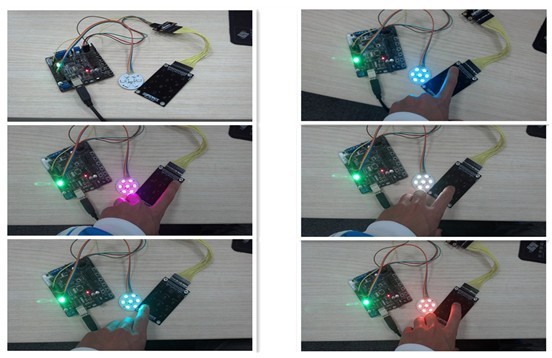

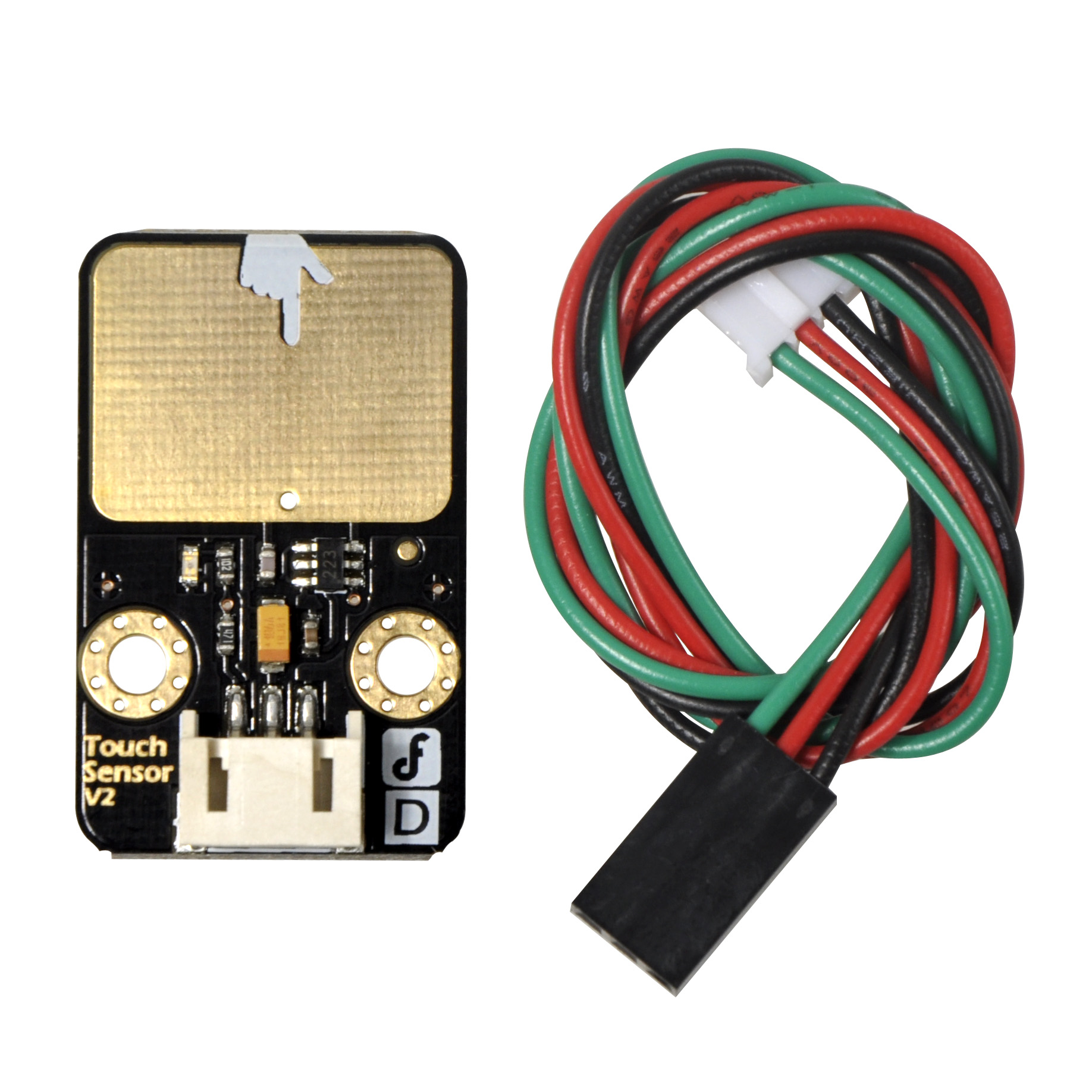

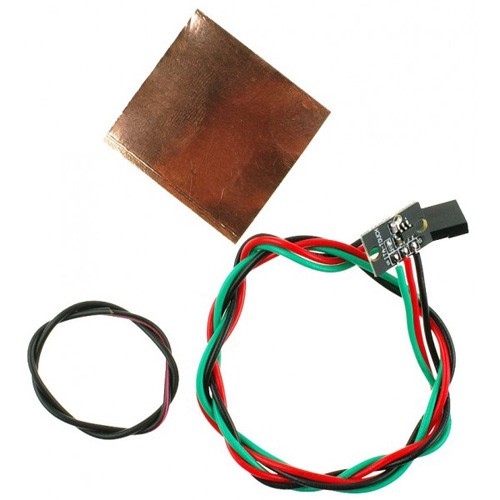

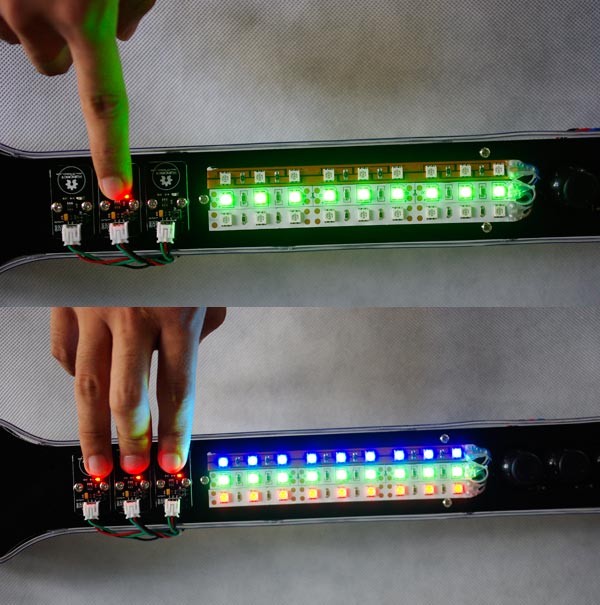

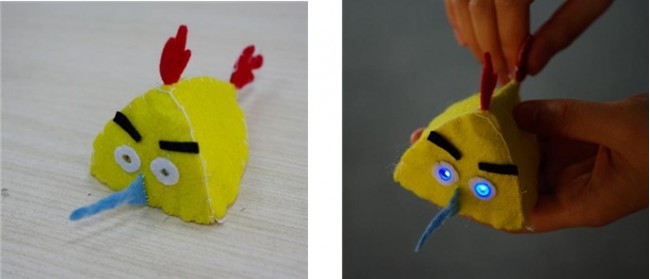

在电子工程中，电容式感应是一种基于电容耦合，以人类身体电容作为输入口的感应方式。电容式感应用在许多不同种类的传感器上，比如一些监测和测量远近、位移、位置、湿度、水平面、加速度等。电容式感应作为一种人机交互设备技术，它也可以代替电脑鼠标，或许这也是以后的发展趋势。 电容式传感器有不同的材料制成，有铜质，氧化铟锡(ITO)和印刷油墨等。下面我要介绍的3款电容式感应器，都是属于铜质的。铜质电容式传感器能够被安置在标准FR4的的PCB上，也可以安置在软性材料上。电容式传感器有两种不同类型的系统，这里的三个传感器使用的是改变物体间相互的电容，物体（手指、导电笔）通过改变两边电极的相互耦合改变电容。无论是哪一种类型的系统，物体间的距离变化代表了前后两个位置之间的电容改变。 电容式触感传感器用在许多设备上，比如笔记本的触摸板，显示器，数字音频播放器，触屏手机，移动设备等等，数不胜数。越来越多的设计工程师选择电容式触感传感器来用在他们的实验和应用中，特别是在人机交互设备和降低机械开关的成本上。  这是一个基于电容感应的触摸开关模块。人体或金属在传感器金属面上的直接触碰会被感应到。除了与金属面的直接触摸，隔着一定厚度的塑料、玻璃等材料的接触也可以被感应到，感应灵敏度随 接触面的大小和覆盖材料的厚度有关。 下面是一项有趣的应用——电光吉他，由数字触摸开关来控制   它的特性与上面的那款几乎一样，不同的是使用时请注意模块需要离桌面一定高度（与桌面材料有关 ）。另外配合铜箔不干胶，可以方便的粘贴到门或玻璃上，与Arduino传感器扩展板结合使用，可以制 作非常有趣的触摸互动作品。 下面是用Mini Touch Kit做的“愤怒的小鸟”，当你触摸它的尾巴时，眼睛就会亮.  这个套件有三种模式：一个是圆形车轮式，一个是支持背光的键盘式，另外一个是可以识别一些特别 东西的网格式。虽然它利用的不是最新的电容触感技术，但是它非常灵敏。   这个套件有三种模式：一个是圆形车轮式，一个是支持背光的键盘式，另外一个是可以识别一些特别 东西的网格式。虽然它利用的不是最新的电容触感技术，但是它非常灵敏。 |
-
