关于UNO R3接口问题
2014-01-278961
AI 快速预览详细
本文探讨了UNO R3板卡上的两个六针接头的功能。其中一个接头标有ICSP，用于ISP编程；另一个未标记接头则用于扩展连接。通过本文，你可以详细了解这两个接头的具体用途，从而更好地利用UNO R3进行开发。
|

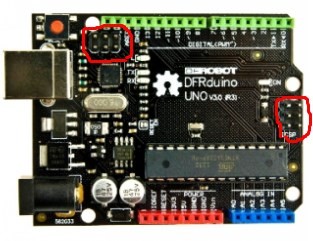

大家知道UNO R3办卡上两个六针接头是干什么用的？好像有一个写着ICSP，另外一个没有标记。如图中红圈所示。 |
-
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
smallfivecn
谢谢，我验证一下。
smallfivecn
右边的ICSP可以直接接商城卖的SPI 12864LCD液晶显示器吗？
Mickey
左上角是16U2芯片下载接口，客户不用，右边ICSP 是328芯片下载接口，同时也是SPI接口客户会用到。
Mickey回复smallfivecn
可以接，推荐使用这个库文件：http://u8glib.googlecode.com/files/u8glib_arduino_v1.14.zip
smallfivecn回复Mickey
右边的ICSP可以直接接商城卖的SPI 12864LCD液晶显示器吗？
lauren
ICSP普遍是给arduino控制器做出厂设置和出厂预制程序烧录的，使用的时候偶尔用到
