本文是一篇贴片元件焊接教程，详细介绍了从准备工具到完成焊接的全过程。首先展示了所需的工具，如烙铁和细铜丝。接着通过图解逐步演示了如何加热焊点、固定贴片元件、焊接IC脚，并使用细铜丝吸锡来解决多余焊锡的问题。最后，还介绍了如何用酒精清洗焊接后的PCB板。这篇教程适合初学者和有一定基础的电子爱好者，帮助他们提高焊接技能。
|

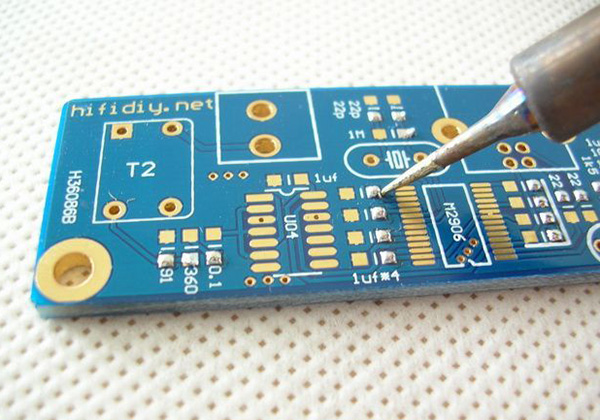

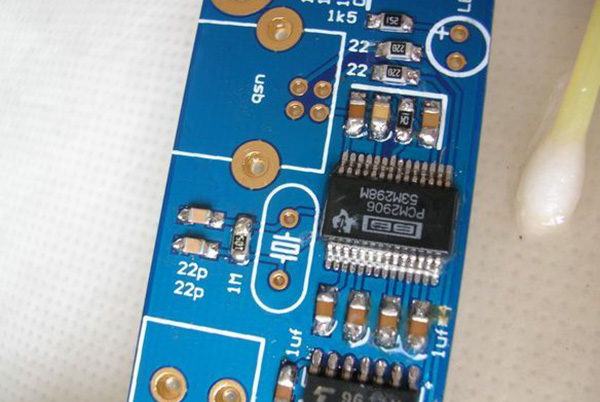

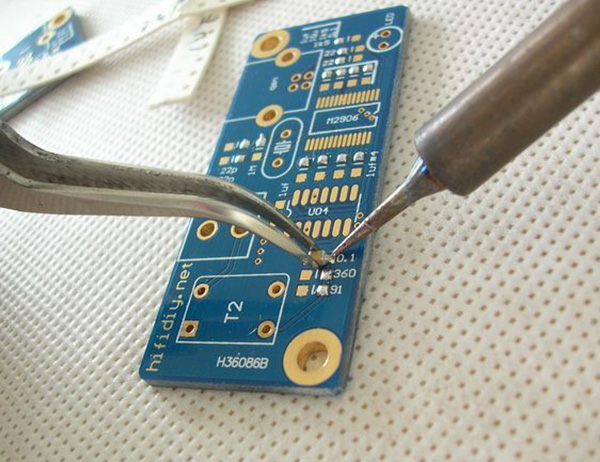

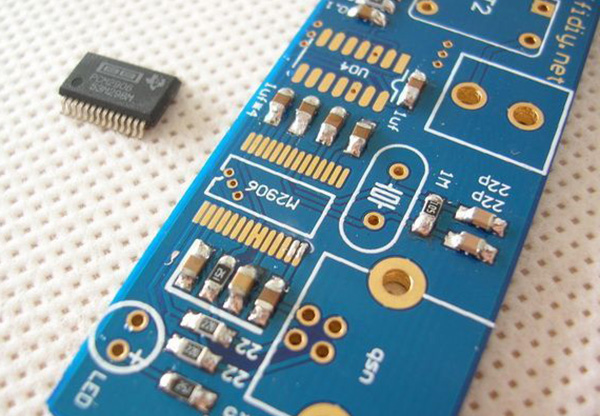

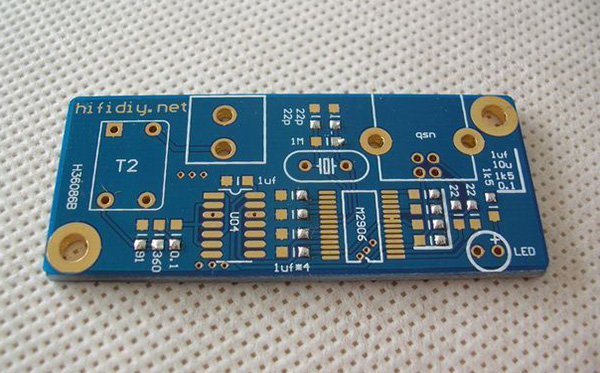

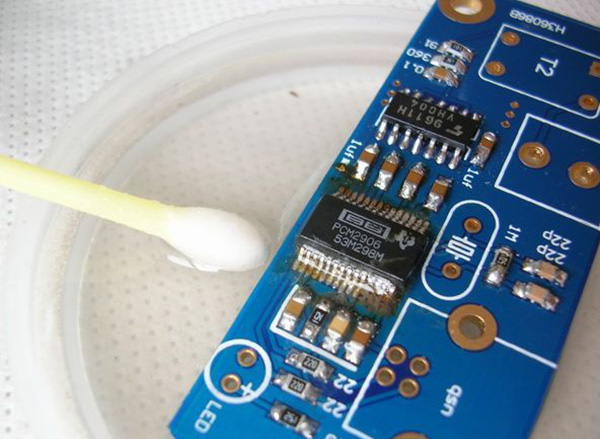

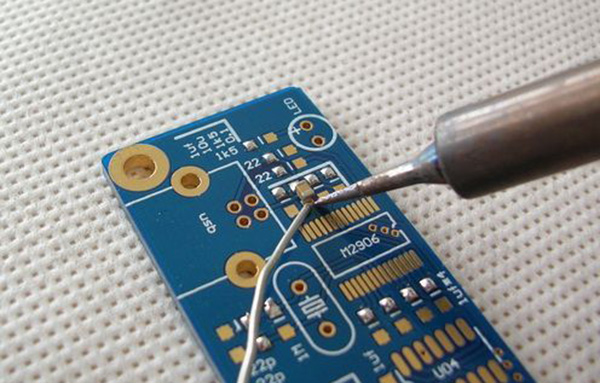

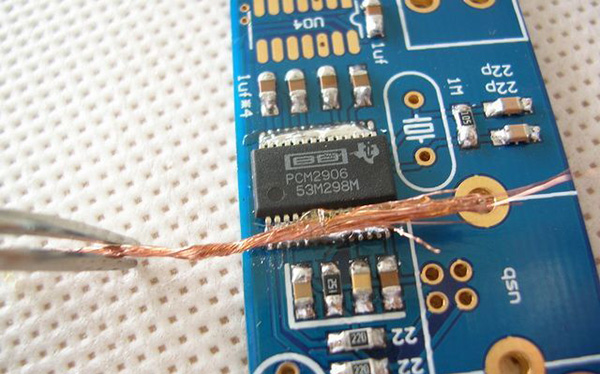

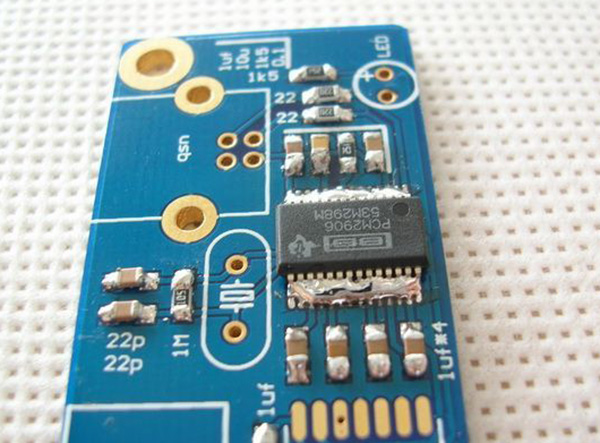

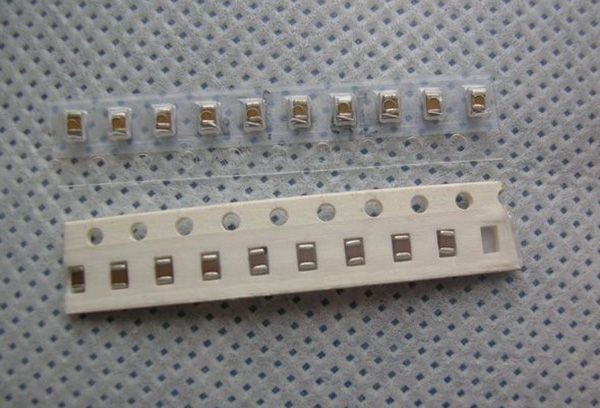

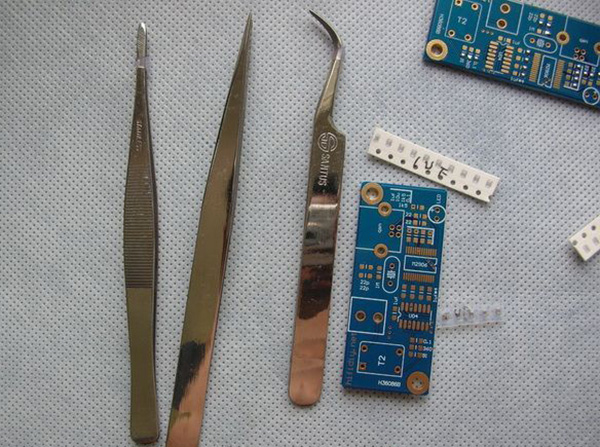

首先来张全部焊接一个点的PCB图  当然这是焊接贴片的必须工具  这个是准备焊接的DD(晕倒,稍不小心会不见)  先用烙铁加热焊点  然后夹个贴片马上过去  等贴片固定后焊接另外一边!  焊接IC了，先在PCB上固定贴片IC的一个脚  然后大规模全部堆满脚!成了这个样子  然后找跟细铜丝和松香 象拉丝苹果  放到IC脚上!用铜丝吸锡  最后用酒精清洗（用棉签）  你会发现松香很块就会融化而不见!  做点结尾工作  完成的样子  来源：http://www.diyleyuan.com/index.p ... how&catid=24&id=287 |
马蹄头一扫就全部分开了 不用这么麻烦
http://detail.tmall.com/item.htm?spm=a230r.1.14.5.ZjJxaM&id=37169144380&ad_id=&am_id=&cm_id=140105335569ed55e27b&pm_id=
小伙伴们，你们感觉怎么样呢？
拆贴片元件，特别是贴片芯片，需要热风枪，方便快捷。
