关于bluno原理图的一个小疑问？

2014-05-246929

UID: 29256

2文章

0粉丝

0获取喜欢

AI 快速预览详细

本文详细解析了Bluno原理图，展示了Bluno蓝牙开发板的内部电路连接和组件布局。通过理解Bluno原理图，你可以更好地掌握其工作原理，避免常见错误，提高项目的成功率。

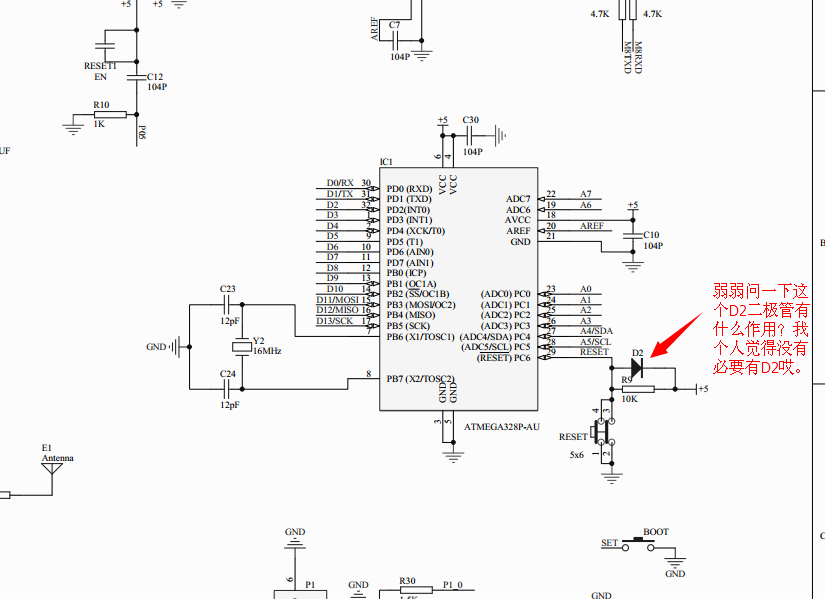

关于bluno原理图的一个小疑问？图1



创作许可协议

本项目采用 None(不开放任何权利，保留所有权利) 进行许可。

FAQ 其他平台

评论(2)

BoBo

就是楼上说的那种，一般在REST上会接一个电容。上电瞬间，电容是短路到地一段时间，保证单片机可靠上电后在启动。
掉电的时候二极管可以快速的将存储在电容上的电荷释放。保证单片机不会在电压低落的时候工作。

Youyou

貌似是防止在频繁通断电源的情况下单片机不能正常复位，纯属个人理解，可能不对~
同求大神指点

- 没有更多了 -
