SPI LED Module · LedControl显示类设计与Proteus仿真

SPI LED module 模块（Arduino兼容）的LedControl显示类设计的Demo

2014-06-228522

nhejequjq

UID: 29230

1文章

0粉丝

0获取喜欢

AI 快速预览详细

本文介绍了SPI LED模块的LedControl显示类设计，并通过Proteus仿真软件进行了模拟。展示了静态、动态及多窗口显示效果。提供了详细的代码示例和硬件电路图，帮助用户快速上手。

本视频是SPI LED module 模块的LedControl显示类设计的预览程序，由于缺少硬件所以用Proteus仿真软件进行模拟。显示效果包括：静态显示、动态显示、多窗口静动态显示。利用了自己开发的针对SPI LED 模块的LedControl 类，并进行简单的程序设计就获得视频效果。
我贴出了Proteus 仿真中使用的SPI LED Module 电路图。也贴出了SPI LED Module 的实物图。
我设计了针对SPI LED module 模块的LedControl显示类，具体代码由于版权原因目前不准备开源。但为了让大家能知道LedControl类库的作用与丰富的功能，我提供了视频演示Demo的代码如下,其中<LedControl.h>头文件就是我设计的LedControl类。

#include <LedControl.h>

int csPin = 8;  //数据读入、锁存PIN
int clockPin = 12;  //同步时钟PIN
int dataPin = 11;  //串行数据输出PIN

void setup()
{
 Serial.begin(9600);
}

void loop()
{
    //定义LedControl 类对象
    LedControl led(dataPin, clockPin, csPin);
    Window win;  //定义显示窗口对象
    //定义初始地址为0，尺寸为8（即全屏幕）的窗口
    win.setWindow(0,8);
    //在定义的窗口中输出字符串
    led.windowPrint(win,String("      ") +
"HELL0 8Uddy--HELL0 PoPi");
    delay(1000);
    win.clearWindow();  //清空窗口
    //重新定义两个窗口
    win.setWindow(0,4);
    win.setWindow(4,4);
    led.windowPrint(win,String("    ") +
    "3q For 5EEING",String("    ") +
    "HELL0 8Uddy--HELL0 PoPi");
    delay(500);
    win.clearWindow();
    //重新定义两个窗口
    win.setWindow(0,3);
    win.setWindow(3,5);
   for(int i=0; i<2; i++)
     led.windowPrint(win,"qq=",String("     ") +

"373615934");
    delay(500);
    //静态打印字符
    led.print("L0UE ALL");

  while(true);
}
复制代码

为了让大家预览LedControl 显示类的效果，我只做了视频。
视频链接：http://www.tudou.com/programs/view/BDSrMvNVZQQ/

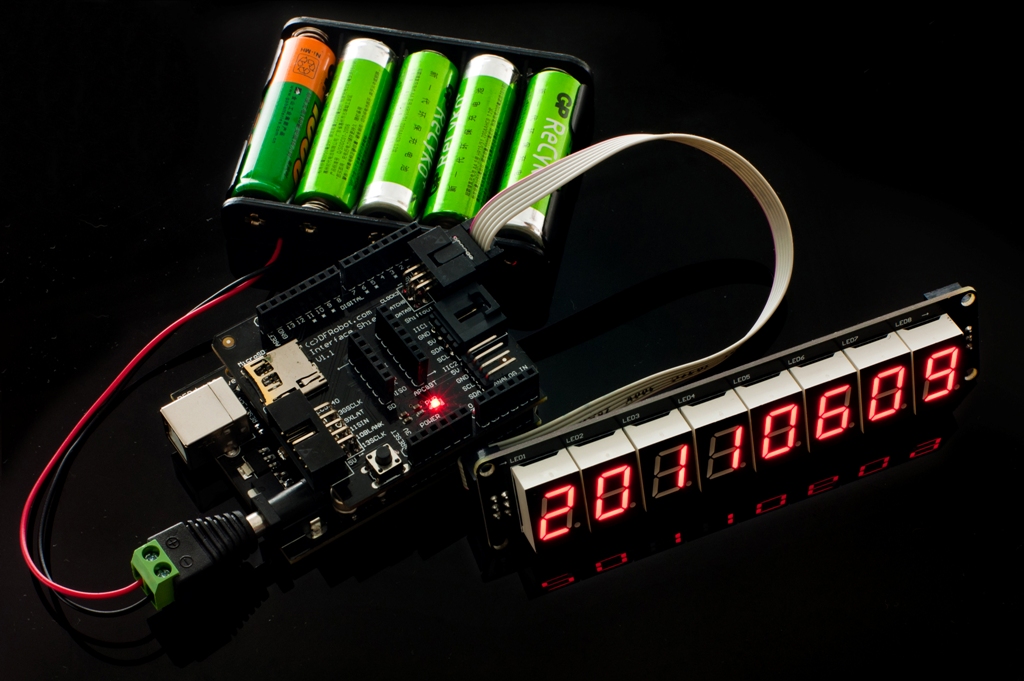

SPI LED Module实物.jpg (328.66 KB, 下载次数: 4266)

SPI LED Module · LedControl显示类设计与Proteus仿真_image_3.webp

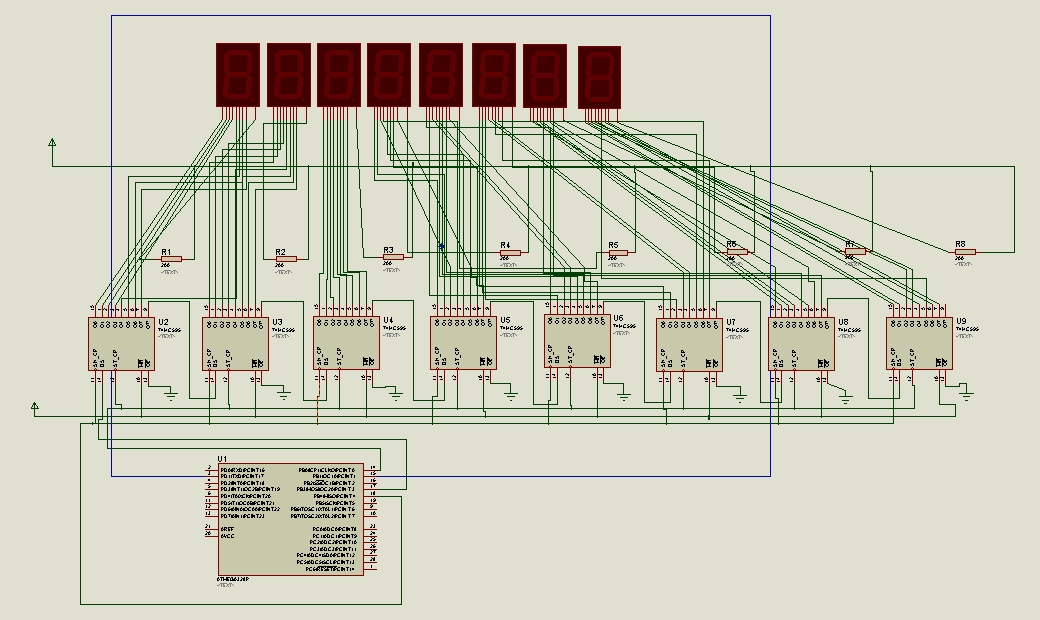

SPI LED Module 硬件电路图 .jpg (291.71 KB, 下载次数: 4410)

SPI LED Module · LedControl显示类设计与Proteus仿真_image_6.webp

评论(3)

Angleo

Cool~~
但是.构造函数的定义位置有问题,一般定义在函数体外.
函数的命名不太符合Arduino的逻辑~可以参考一下"LiquidCrystal"的命名规则:
http://arduino.cc/en/Reference/LiquidCrystal
另外,似乎不需要两个类来支撑如此体量的应用,尽可能使用一个类搞定~
开发Arduino的库主要的考虑方向应该是其易用性,其强大的功能性应该建立在其易用性之上~~

作者

回复Angleo

大神指教了。目前我们还没有放假。过几天我想和你详细讨论这个问题，并且我也希望与贵公司开源代码，一起改进该产品。将这类数码管产品改造得更易用，更实用。

微笑的rockets

把这个放到扯淡库是想说明什么吗？
求教？

好贴，自己顶一个。
