Bluno浇花应用
2014-06-303.9万
AI 快速预览详细
本项目介绍了如何使用BLUNO主控板和扩展板，结合土壤湿度传感器、水泵和继电器，通过蓝牙手机控制植物浇水。当土壤湿度低于300时，系统会提醒用户及时浇水。项目中还使用了12864 OLED动态显示，增加了互动性和趣味性。适用于STEM教育和家庭园艺场景。
|

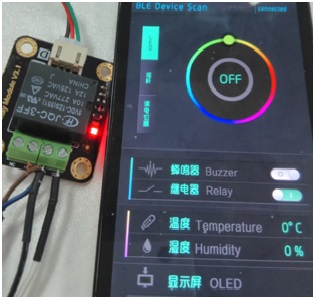

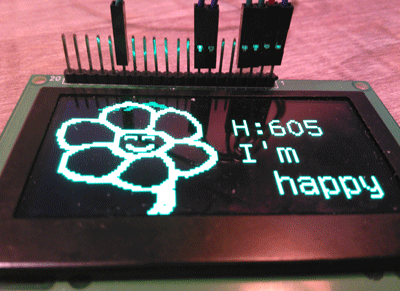

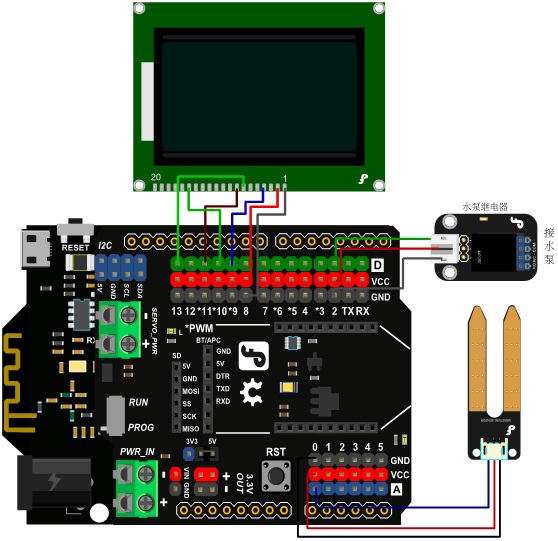

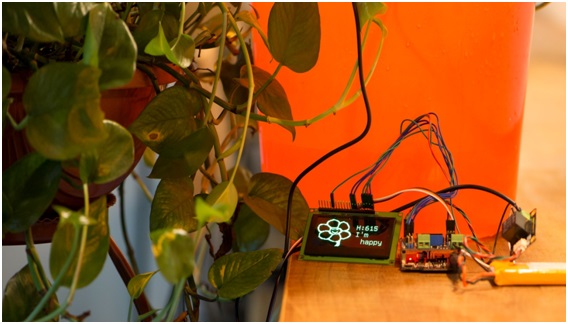

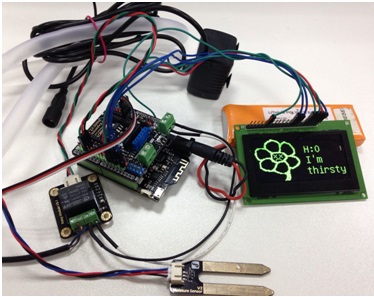

初来乍到，用BLUNO做了个小的应用-无线蓝牙浇花。应用蓝牙手机搭配BLUNO主控板和扩展板，土壤湿度传感器检测湿度，再加上浇花设备水泵和继电器就可以使用蓝牙控制浇花了。为了增加动感，还添加了12864 OLED动态显示。 应用简介：土壤湿度传感器的值为0~800，在检测土壤湿度为300到800的时候，表示植物处于正常的状态；少于300，表示植物处于缺水状态，赶快打开蓝牙给它浇水吧！ 下面是所用到的器件清单（附图片）: 1.装有BLUNO.apk的蓝牙手机       5.SEN0114 土壤传感器  把各器件按下面的图连接好，扩展板插在BLUNO上：  注意：12864中的3脚RST要接到BLUNO的复位脚 实物图组装如下:   OLED中的H值是检测花盆中土壤的湿度，为300到800的时候，表示植物处于正常的湿度状态；少于300，表示植物处于缺水状态！ 由于土壤传感器输出的是模拟值，为0~800，而Bluno中显示的湿度是百分比值，所以Bluno中显示的湿度值即为土壤湿度值/800*100%。 如何实现蓝牙浇花呢？ 首先，打开手机中BLUNO，点击右上角的scan，选择连接BlunoV1.8，右上角显示connected，表示手机蓝牙与Bluno连上啦。   点击Bluno中的继电器按钮，就可以为你的花浇水啦！  这是我们公司一植株土壤的湿度状态，达到615，不错哦，暂时不用浇了！  如果湿度小于300，植物会告诉你“主人，我渴了，快来给我浇水吧！”，要赶紧拿出手机打开BLUNO中继电器哦！  为增加喜感，在12864上还做了点小动作哦。。。:lol  由于时间关系，动态显示只做了一种，其实可以做的更喜感点，比如，笑脸可以更大点，浇花的时候屏幕上显示淋雨的状态，植物会变大等等，小伙伴们尽情想象吧！ 附上程序代码： |
