请问 MQ-2传感器模块上TTL口怎么用？

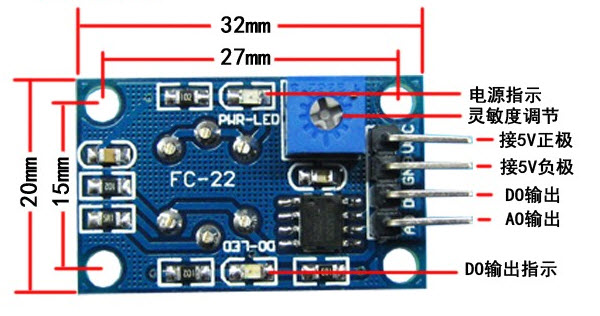

你好，这个模块是带数字量和模拟量输出的，传感器的模拟量输出在上图中标的是A0管脚，把这个管脚连接到arduino的模拟口，再通过一定的关系转换，就可以得到浓度程度了。上图中，那个黑色的八角贴片芯片，应该是一个电压比较器，用来进行参考电压和传感器输出模拟电压的比较。那个蓝色的电位器用来设置参考电压，从而设置报警阀值，这个值在D0管脚上以高低电平的方式表现出来。建议直接问卖家要这个模块的资料。
