极光穿戴指示灯是一款专为自行车设计的安全转向灯。通过采集骑手身体倾斜角度控制灯带显示，模拟水流效果并形成指向箭头。硬件包括Arduino bluno nano、ADXL345加速度传感器和WS2812灯带等。适用于自行车、滑板等多种场景。
|
作为一个欢乐多的自行车爱好者，给车上添加各种炫酷的装备向来乐此不疲，安全灯转向灯这种利器更是不能缺少，可是逛遍淘宝发现这物件设计实在保守，以楼主深度设计痞的属性实在不能忍受，所以楼主决定做一更”geek”的转向灯~而自爱与设痞这两种属性的碰撞会产生哪些火花呢... Ps:自行车转向灯是安装在自行车后部或者骑手背部，在转向时开启以提示后面车辆及行人注意的重要指示灯。  “极光"效果预览 控制方式：骑手骑车转弯时身体会有朝向圆心的倾斜动作，转向灯通过采集左右倾斜角度控制灯带做相应显示 灯光效果：1.灯带交错相对放置，中间放置柔光材料，让光带效果更加均匀 2.模拟水流效果配合光带形状设计，当倾角超过某个阈值后自然形成指向箭头 3.转向灯处于静态时有多种动画效果随机切换，起安全醒目作用 其他功能：当转向灯长时间处于非水平位置时，软件会进行相应判断并对倾角进行补偿 高大上无码视频 实拍大图，很有Tron: Legacy的范~  【硬件列表】

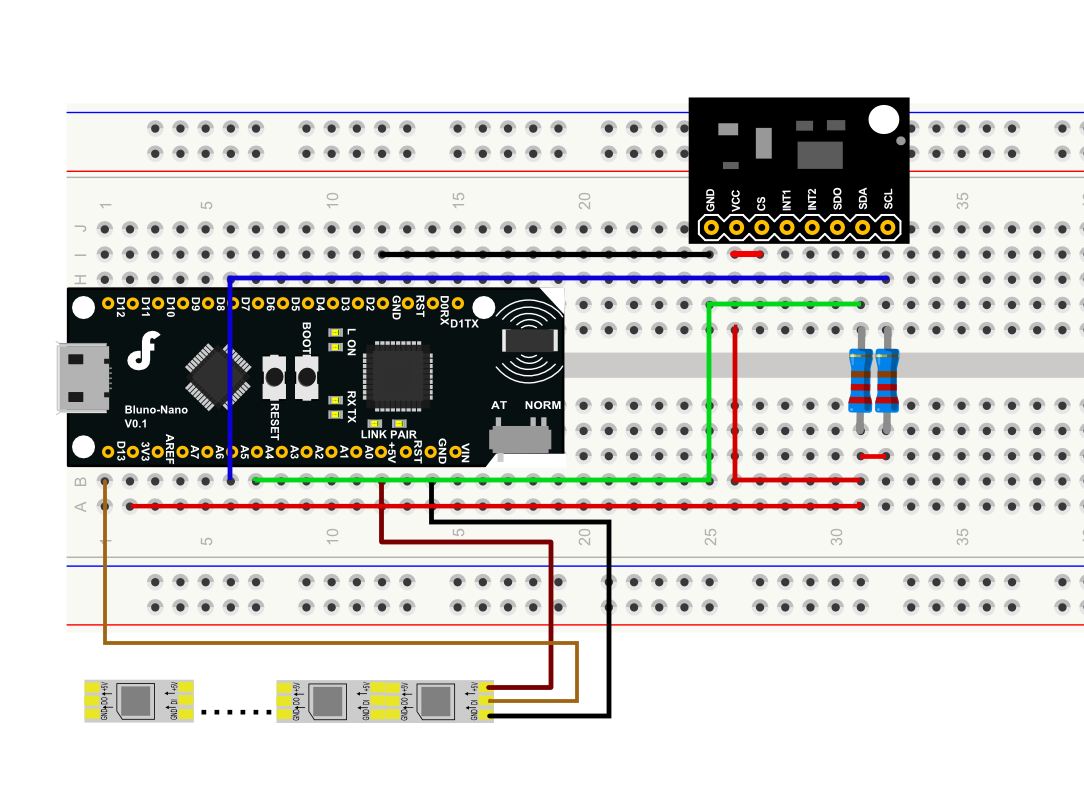

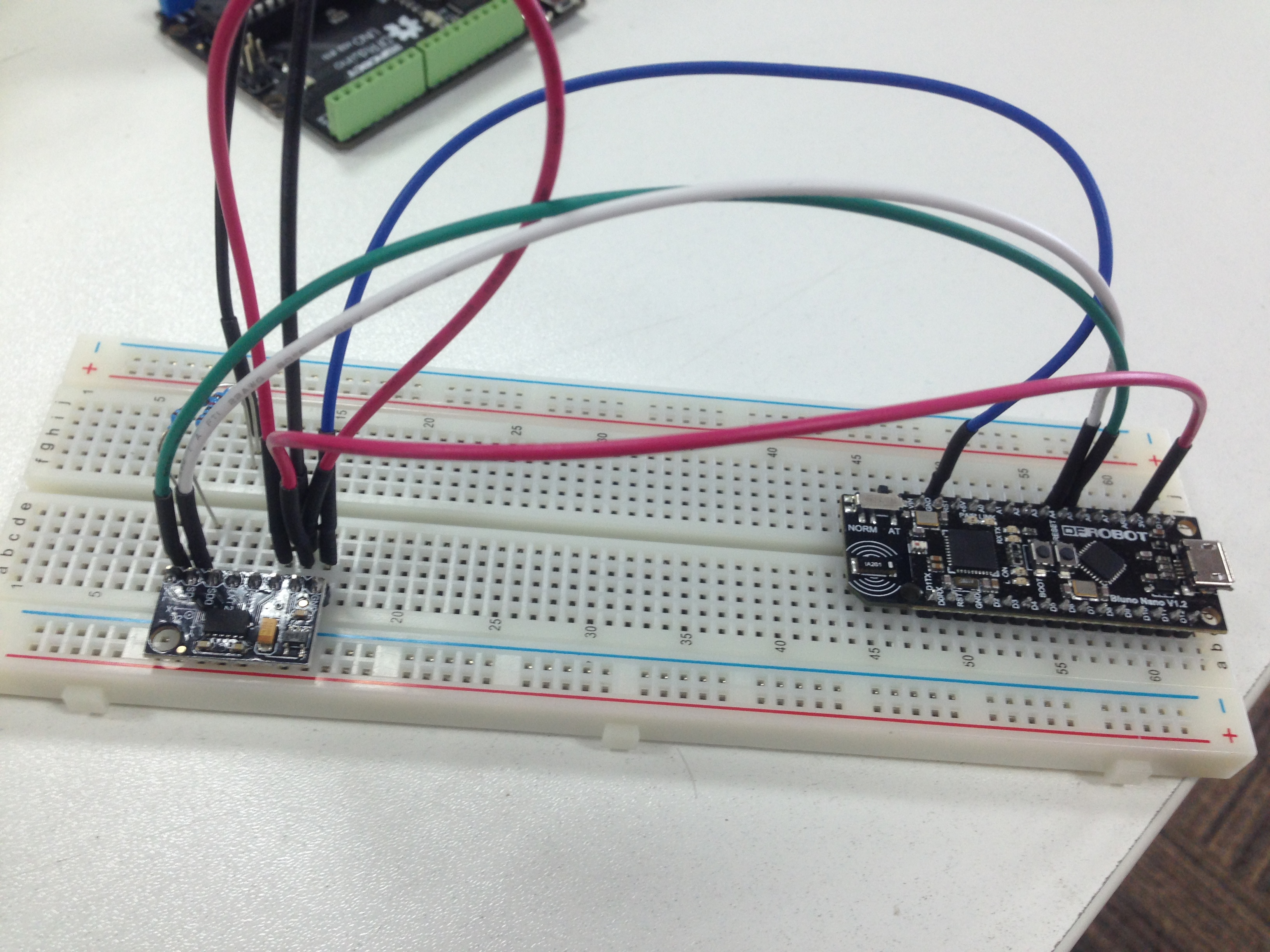

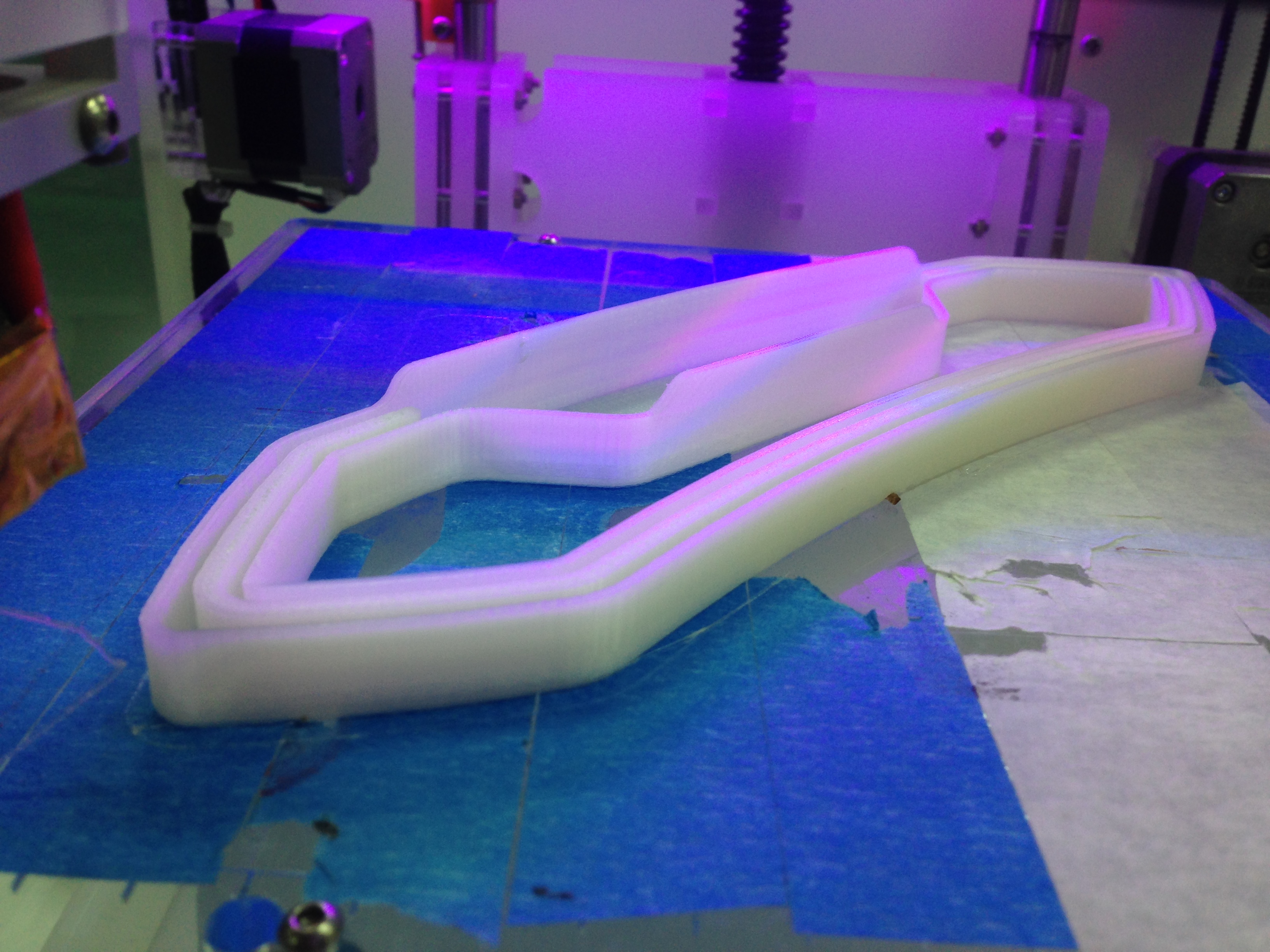

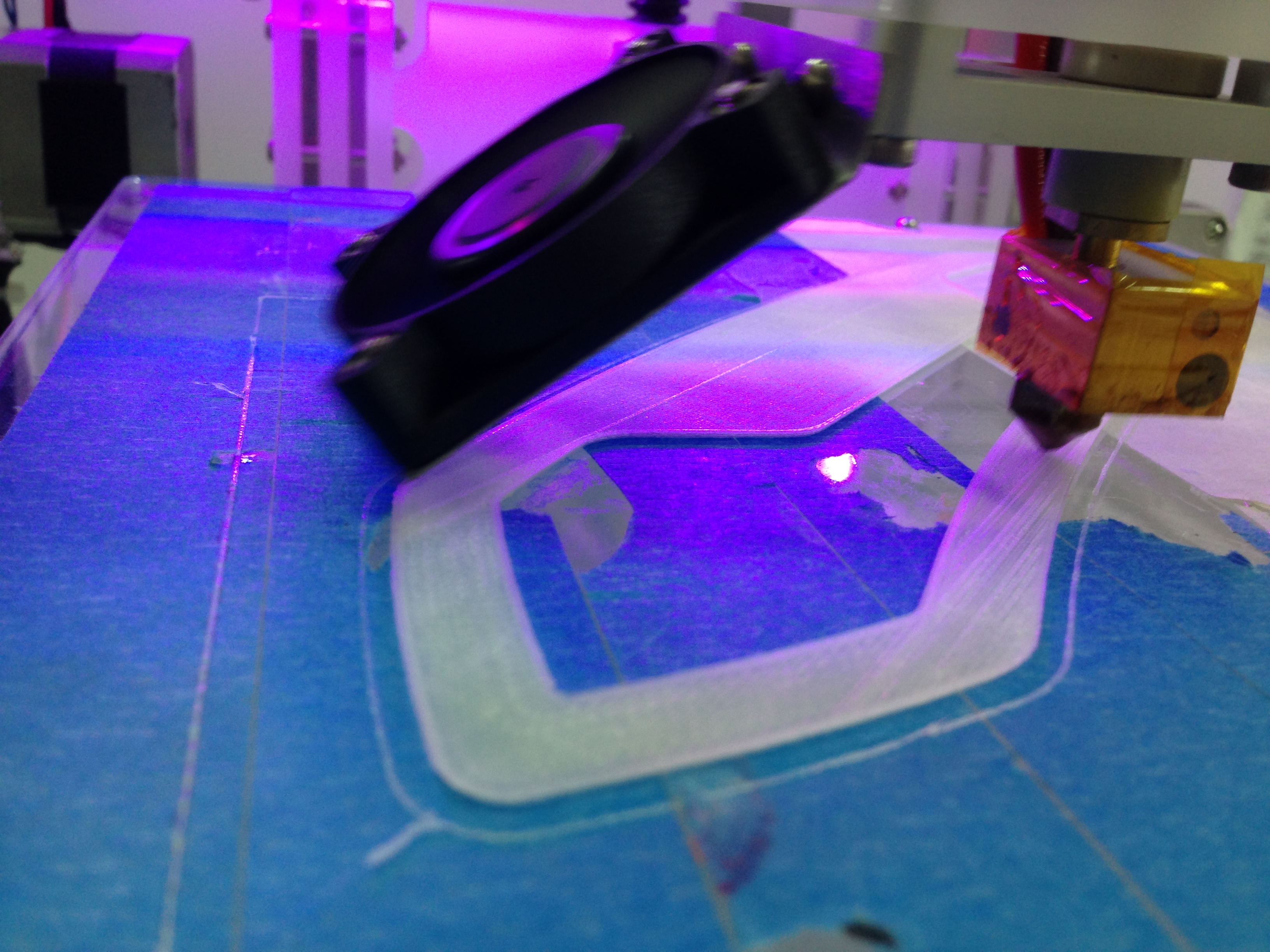

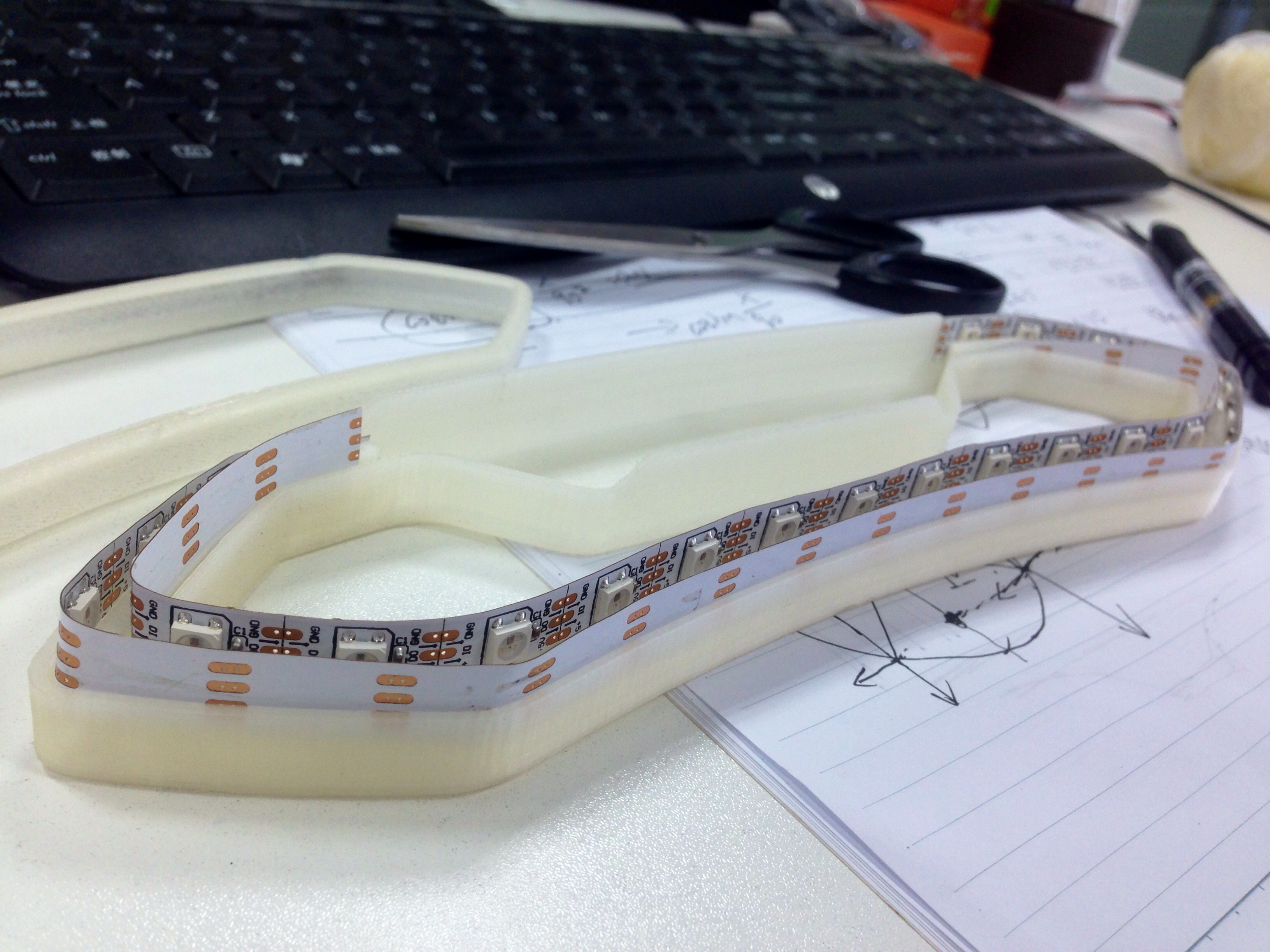

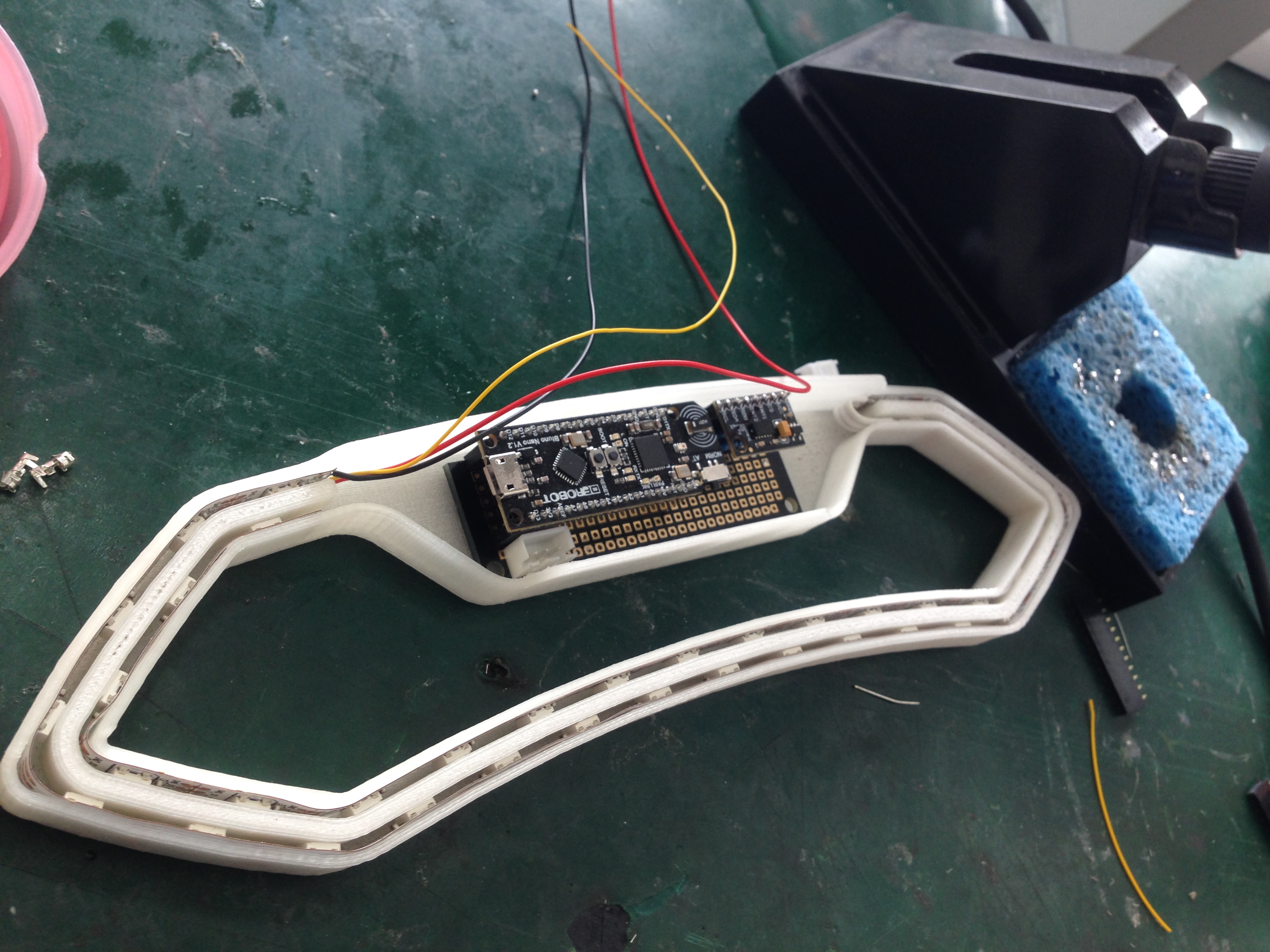

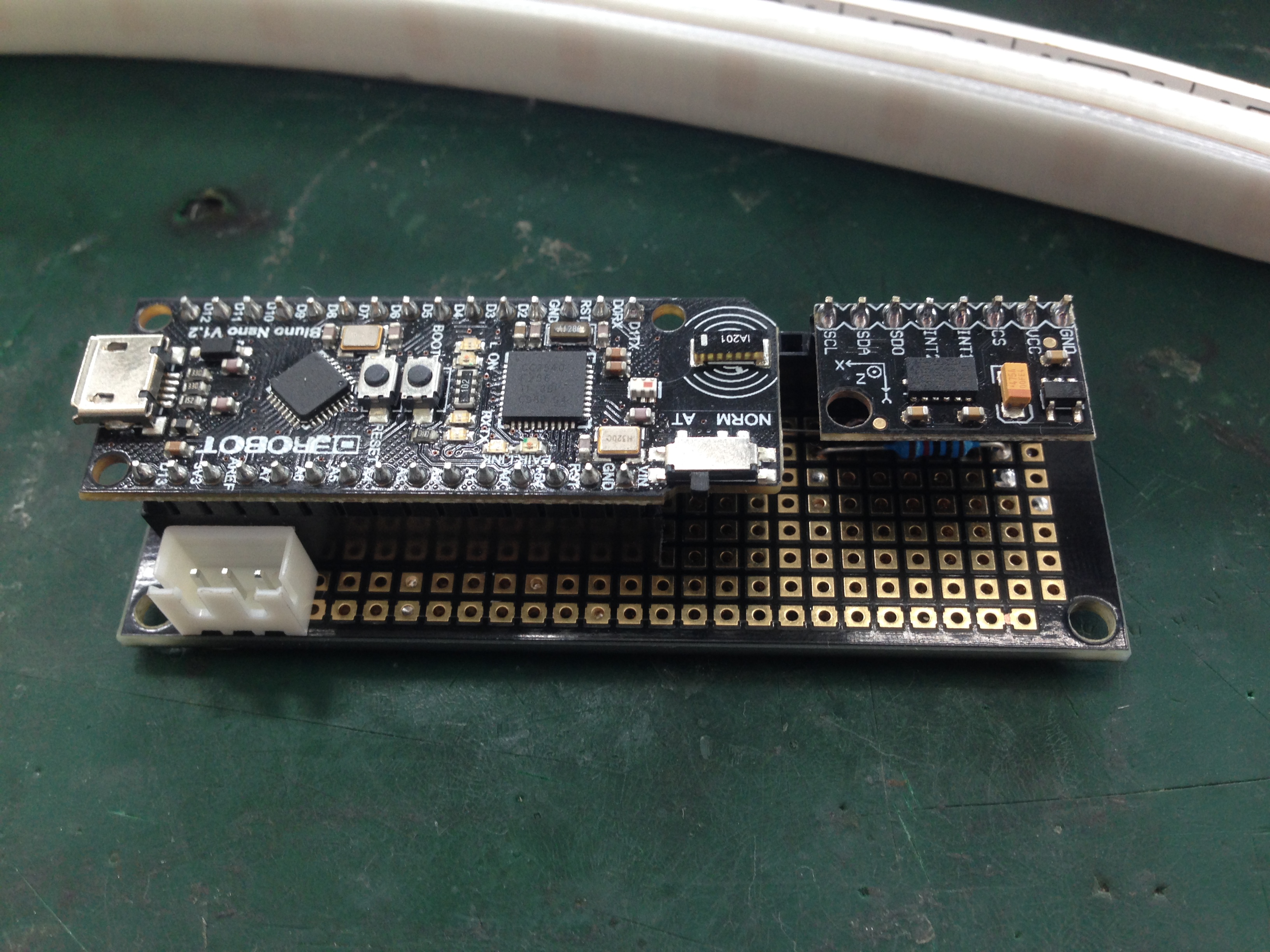

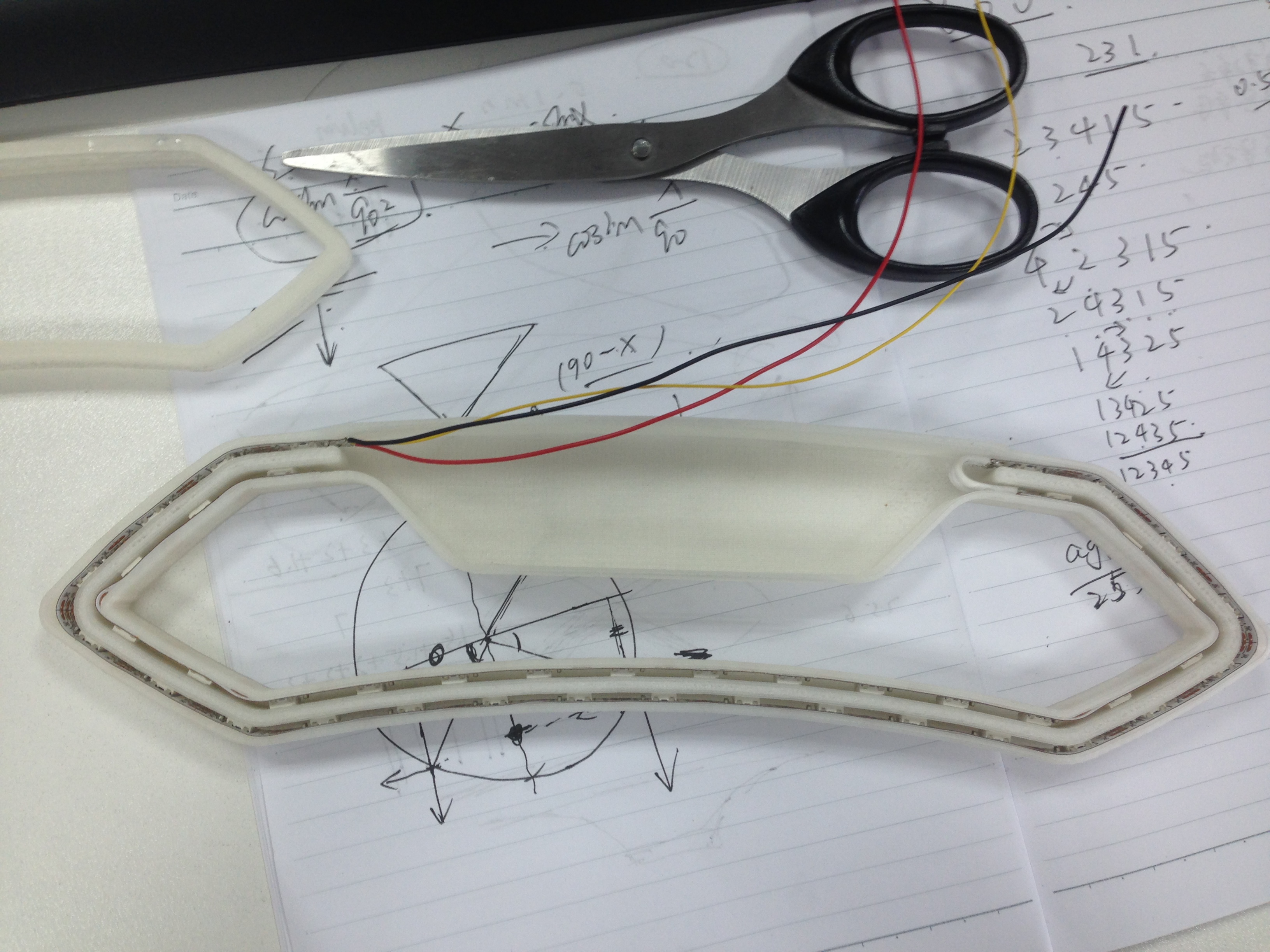

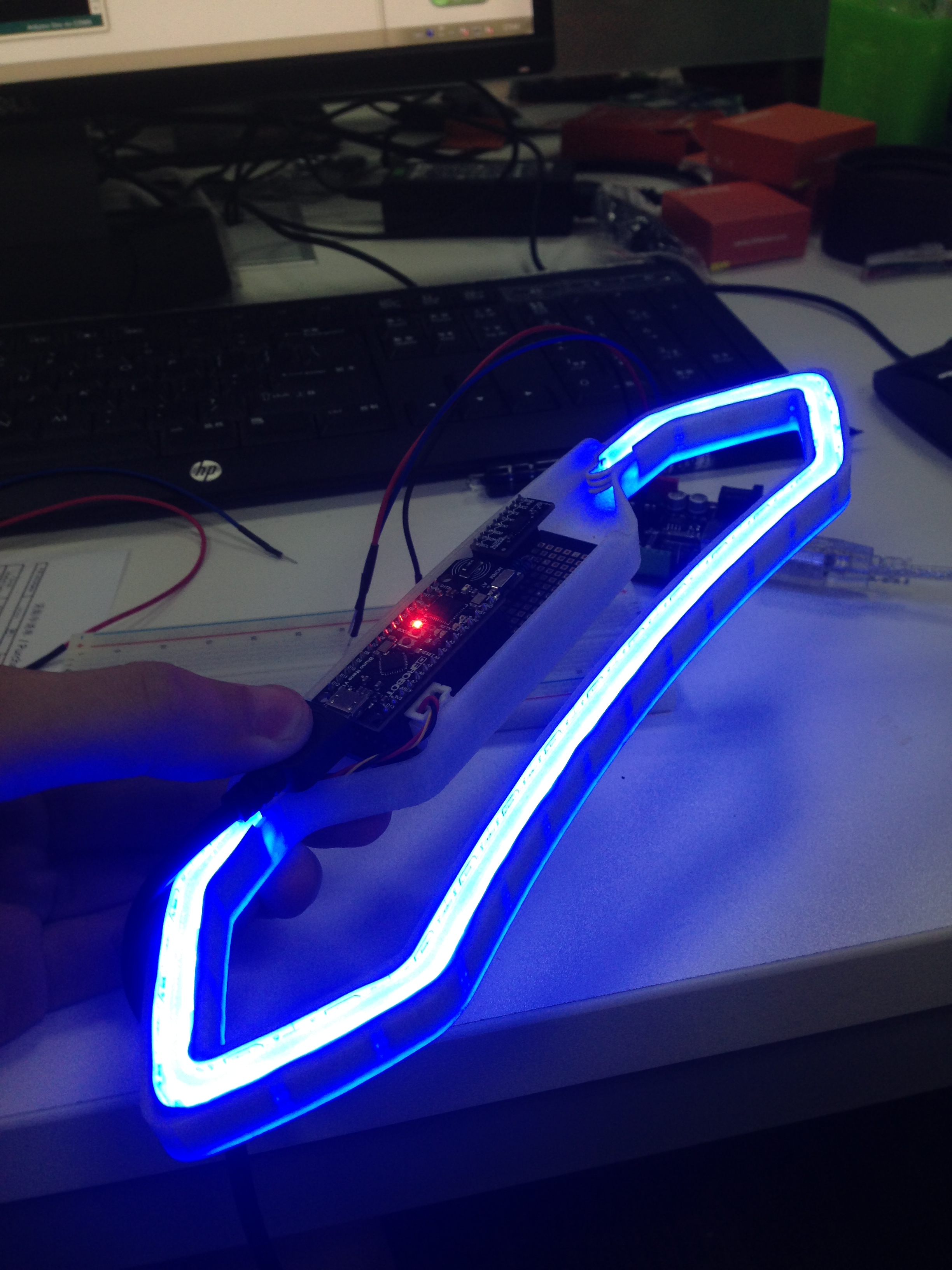

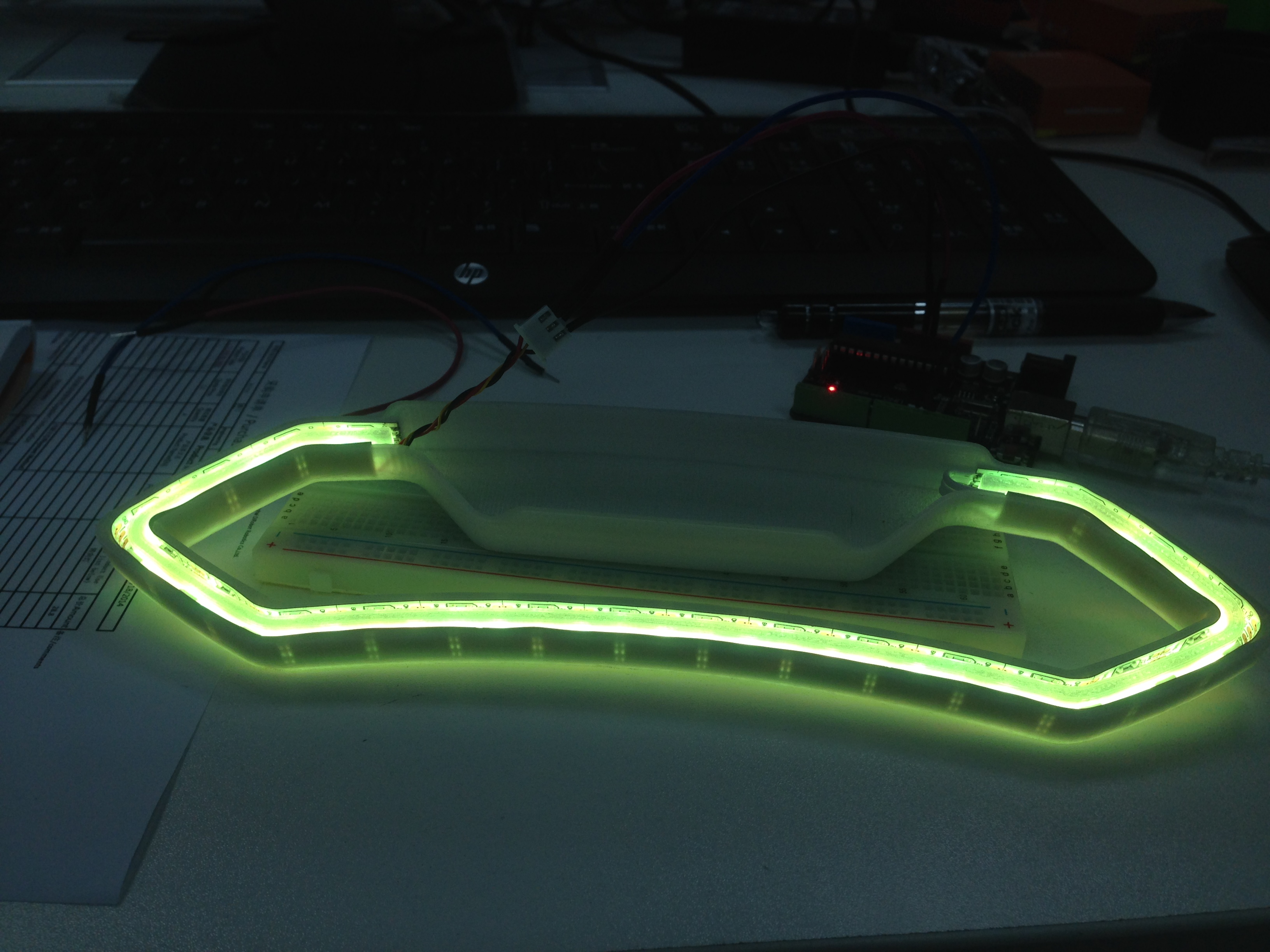

 DreamMaker打印中，逐渐成型，激动...↓↓↓   【步骤2】安装灯带，之前别忘了给灯带焊接导线，焊接时注意灯带上的箭头方向，导线应该焊接在箭头的反方向极限位置。在安装时要注意正反两面灯带LED灯交错安装   【步骤3】焊接连接电路板，可以先用面包板实验 硬件接线图↓↓↓   焊接电路板并把bluno和ADXL345插上去↓↓↓  把电路板放进外壳里看看效果...啧啧↓↓↓  上电试试~容楼主嘚瑟下↓↓↓  换个颜色再来一次↓↓↓  【步骤4】安装线状激光头,激光会在自行车两边投影出两条红色光带形成车道效果   【步骤5】程序烧写，楼主的代码分享在附件里 各种适用于自行车、滑板、独轮车、赛格威，更多应用亲发挥你的想象力~ 【附件】 |
