自制谷歌眼镜 · 低成本DIY项目

谷歌眼镜现在火的不行，在能拿到手或者买得起之前，先自己做个玩玩。
首先看看谷歌眼镜上都有什么。
1. 头戴显示器，利用折射到视网膜上
2. 摄像头
3. 骨传导扬声器+麦克风
4. 触摸板
5. 运动传感器
6. 蓝牙+WIFI
7. 内置完整的安卓系统

既然是DIY，且价格低廉，那就按照上面的清单来寻找一个适合的方案
1. 选择安卓平板或手机作为DIY谷歌眼镜的系统
2. 头戴显示器：选用头戴夜视仪上使用的微型头戴显示器，做成安卓端的外置显示
3. 配置一个微型摄像头
4. 三个数字按钮代替触摸板
5. 暂时不考虑音频，因为显示器和安卓端的通信采用USB，难度有点大
6. 运动传感器之后再加，这个没什么特点和难度，先放一边吧
7. 不用考虑蓝牙和wifi，安卓手机或平板自带，谢天谢地

硬件选择：
1. 某宝上淘到微型单目头戴显示器（300元左右），安装在实验室用的护目镜上。本欲制作成像谷歌眼镜一样，利用反射观察屏幕，但由于硬件的局限性，出瞳距离只有六厘米，再加上本人是近视，只好直接装到眼镜正前方。该显示器只支持AV信号（NTSC制式或PAL制式）
2. 选择ttl微型摄像头（90元），一方面有接口输出AV视频信号，另一方面可以让Arduino直接处理图像（JPEG）
3. 选择安卓平板作为眼镜的系统

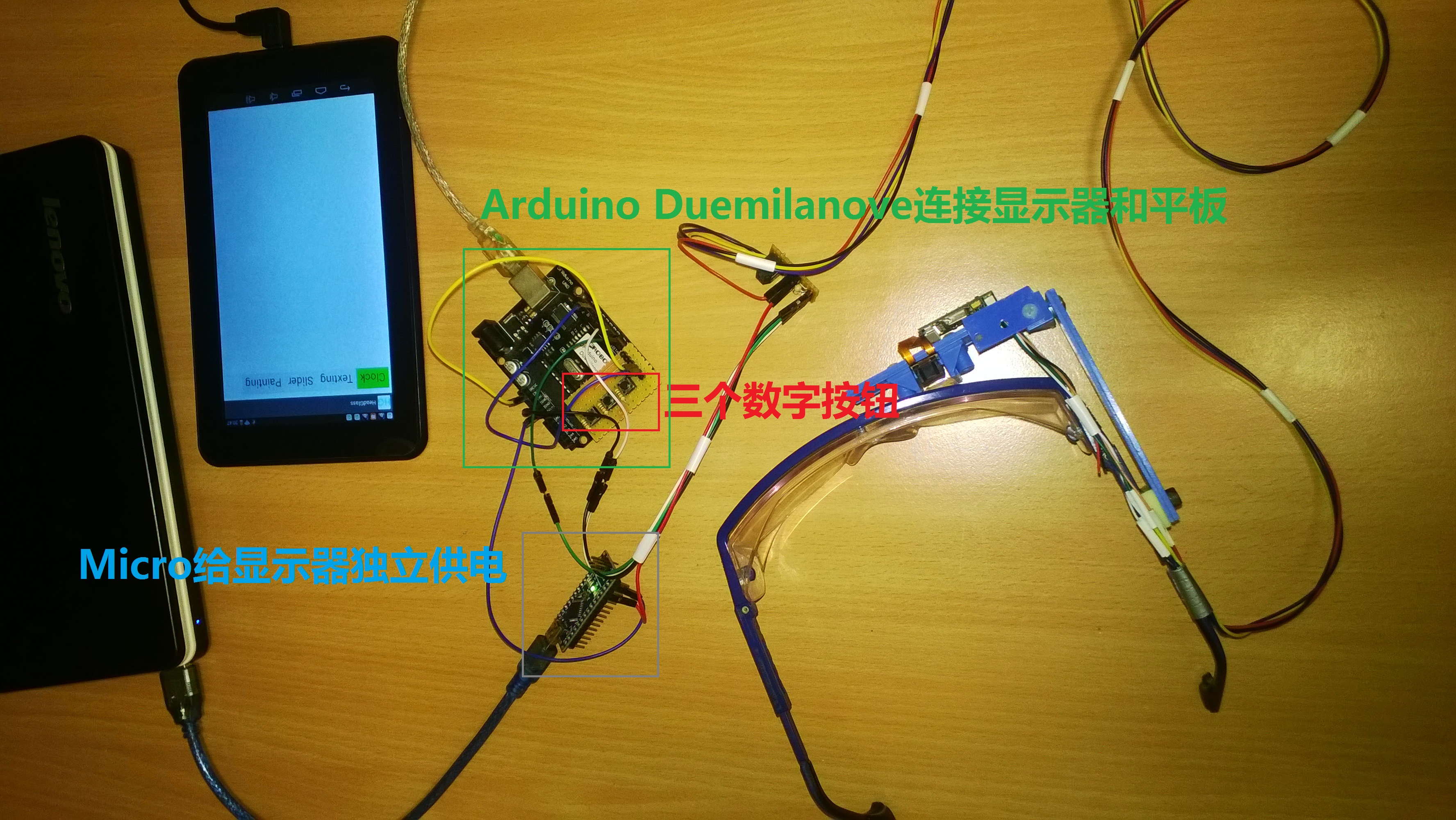

4. 安卓平板与显示器之间连接Arduino Duemilanove用于处理信号，生成视频信号
5. 制作了三个数字按钮，直接插到Arduino控制板上。

头戴显示器装到了实验室眼镜上，比较好固定，另外显示器的驱动板发热量较高，有实验室眼镜也算是保护眼镜。支架没有选择用加工的方式订做，而是直接用了螃蟹王国的diy模型塑料配件，无意中实现了显示器的调节（四自由度）。

目前只能输出黑白影像:L。还木有装摄像头。编写了四个简单的功能，显示时间，显示输入的文字，可控制的进度条，画画功能。
先欣赏下图片吧

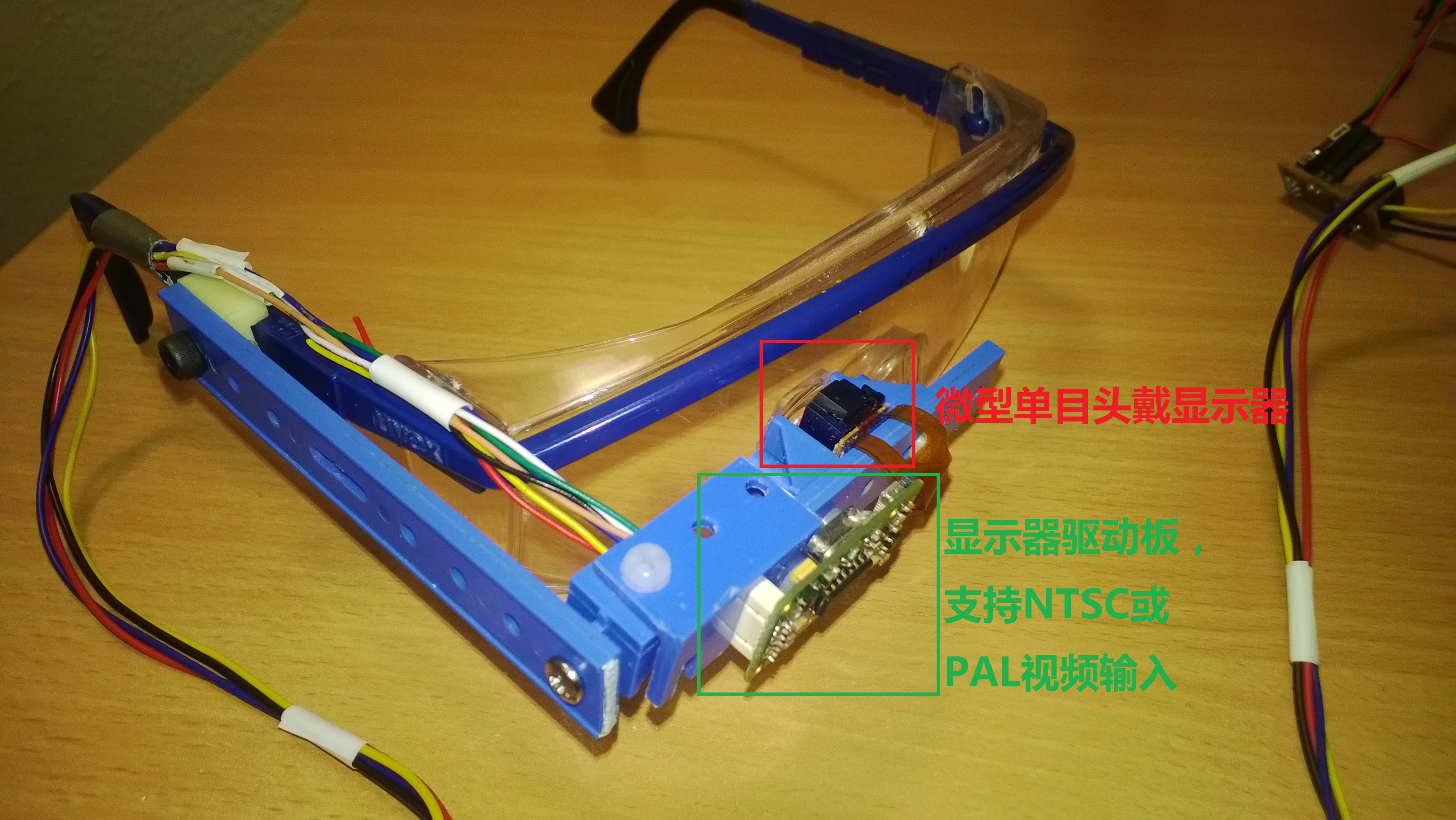

自制“谷歌眼镜”（低成本）图1

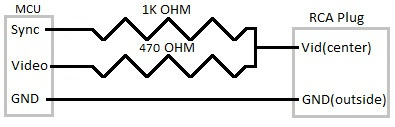

在Arduino官方论坛里找到了第三方编写的TV函数库。可直接生成黑白的AV信号，楼主对它做了一些修改，可以在附件中直接下载。对应该函数库，Arduino生成黑白AV视频信号的外接电路图如下：
自制“谷歌眼镜”（低成本）图3

Sync接Duemilanove上的D9，Video接D7。
到目前的安卓代码和Arduino代码，一并上传了。
在此特别感谢@Fantc 同学对安卓端应用的帮助。

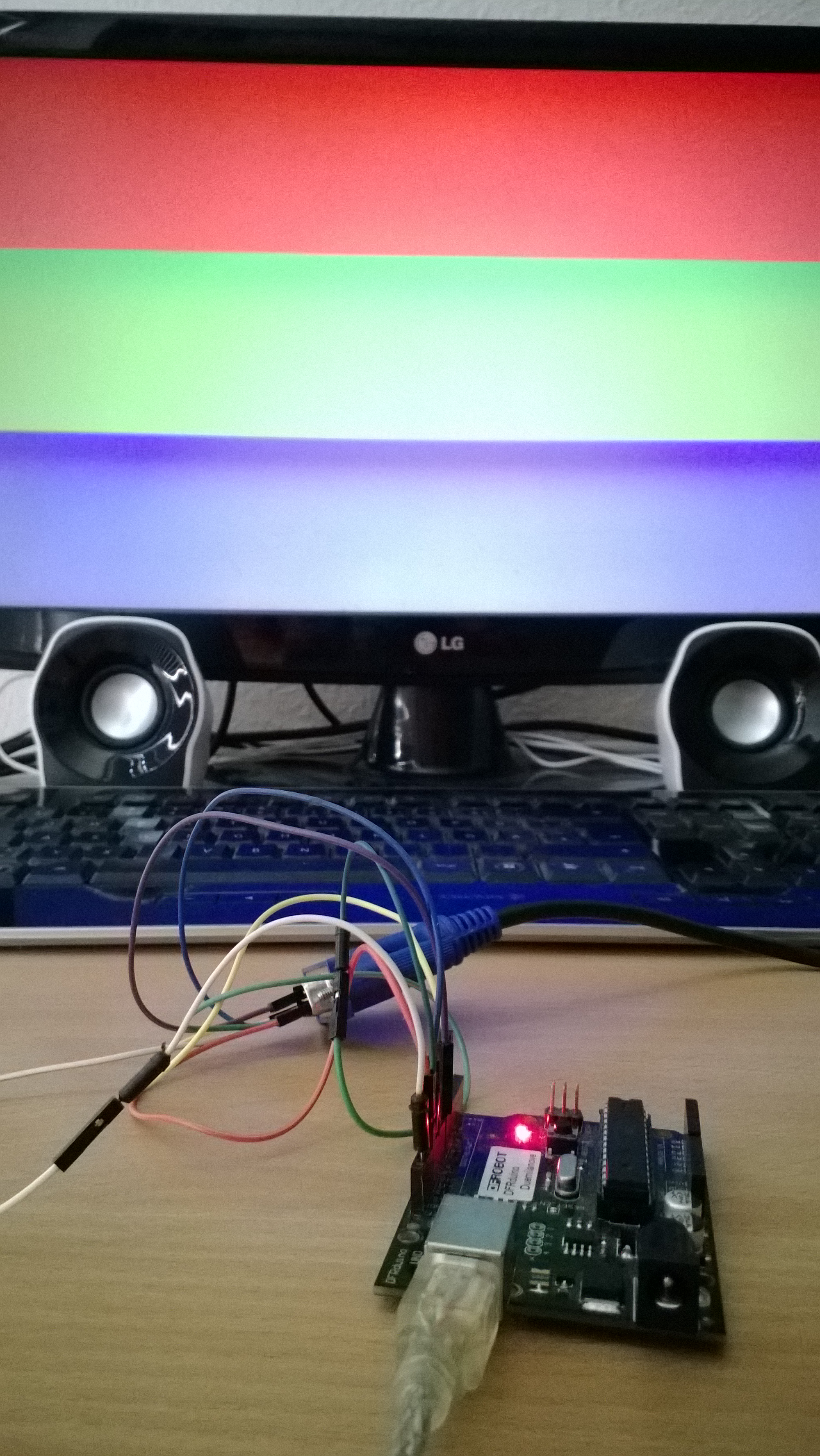

彩色视频信号输出书接上文，之前没有注意到，那头戴显示器是支持VGA信号输入的。我们可以用Arduino输出VGA信号。这样就能在头戴显示器上显示彩色图像了，楼主折腾了半天终于能让屏幕输出三行彩色信号了。为了方便拍照直接在电脑显示器上显示。根据下图直接连接，各位看官也可以在家尝试下。不同于电脑显示器，头戴显示器不需要一直刷新输入的VGA信号。
自制“谷歌眼镜”（低成本）图10
