🚀 用Arduino轻松驱动Usart-GPU串口液晶屏！

Usart-GPU串口液晶屏自从推出后，由于低廉的价格，迅速得到广大单片机爱好者的青睐，STM32,STC,甚至古老的51系列都没问题；但是最近越来越多用户问Arduino如何使用串口屏，本想Arduino对串口编程非常方便，应该非常简单就可以驱动串口屏，但是实际并非如此，很多用户都卡在这里，于是立即TB下单了几块Arduino开发板，开始研究......
发现主要难点：
1、唯一的串口被开发环境占用；
2、IDE开发环境无法输入中文，使用剪贴板贴入，中文也是UTF8，非串口屏要求的GB2312内码
3、如何输出浮点数的到串口屏上

Arduino 就一个串口，而且用于和PC上的IDE环境相通信，编译的文件通过串口上传到MCU上，就是说该串口已经被占用了，那如何接串口屏呢？
经过分析，PC一段主要使用PC(TX)-MCU(RX)这条上行通道；而下行MCU(TX)-PC(RX)这条PC只是接受而已，而串口液晶屏在下行通道的情况下与PC形式一样，因此在接法上出现了前所未有的一根信号线驱动一块液晶屏的现象!
Arduino只用一根信号线驱动Usart-GPU串口液晶屏图8

从图上可以看到，单片机板和串口屏只接了3根线，分别是+5V线，GND线，和TX线；

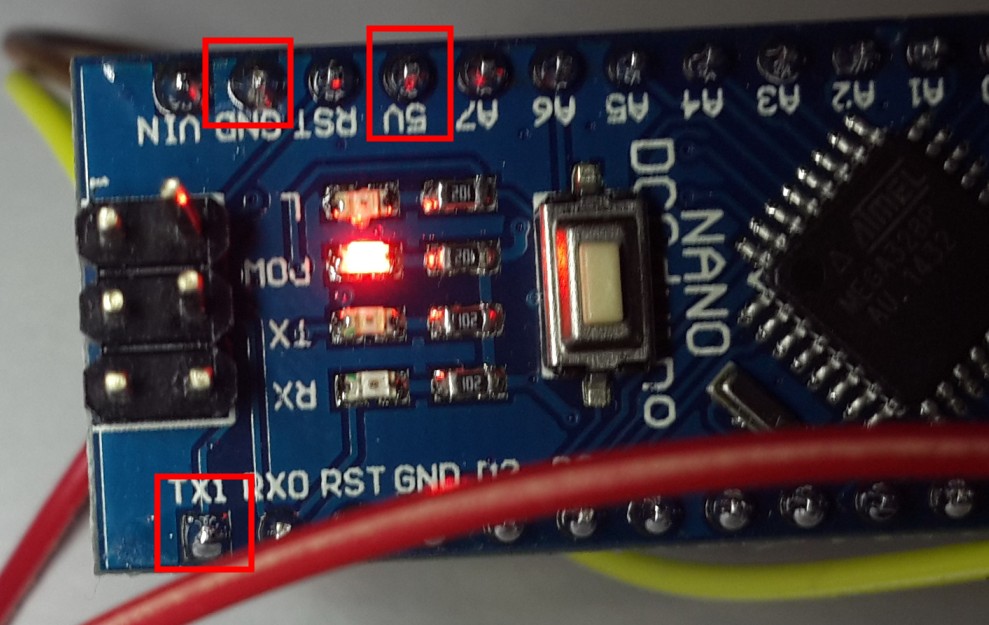

Arduino只用一根信号线驱动Usart-GPU串口液晶屏图1

注意：MCU(TX)-串口屏的TX还是RX需要视串口屏的型号而定，由于串口接反只是不起作用而已，因此当不起作用时尝试一下接另外一根线；

---------------------------
制作一个电压表示例：
源程序：

#include"e:\arduino\Udemo\hz.c"
// the setup routine runs once when you press reset:
void setup() {
  Serial.begin(115200);
while (!Serial) {
// wait for serial line to be ready
  }
   Serial.print("CLS(0);");
  Serial.print("DS16(20,2,'");Serial.print(hz[1]);Serial.print("',4);");
  Serial.print("DS16(20,22,'");Serial.print(hz[2]);Serial.print("',15);");
  Serial.println("PL(0,40,399,40,1);");Serial.flush();delay(200);

}

// the loop routine runs over and over again forever:
void loop() {
  // read the input on analog pin 0:
  int sensorValue = analogRead(A0);
  float vol=sensorValue*2.5/1024;



  Serial.print("DS24(30,100,'");
  Serial.print(hz[0]);
  Serial.print(vol,2);
  Serial.println("V',1);");
  delay(150);       // delay in between reads for stability
}

hz.c:
const char hz[][32]={
"当前电压:", //0-
"Arduino 电压表演示程序", //1
"使用Usart GPU串口液晶屏", //2
};

详细操作请参见WORD文档：
http://pan.baidu.com/share/link?shareid=2873136112&uk=3204894695

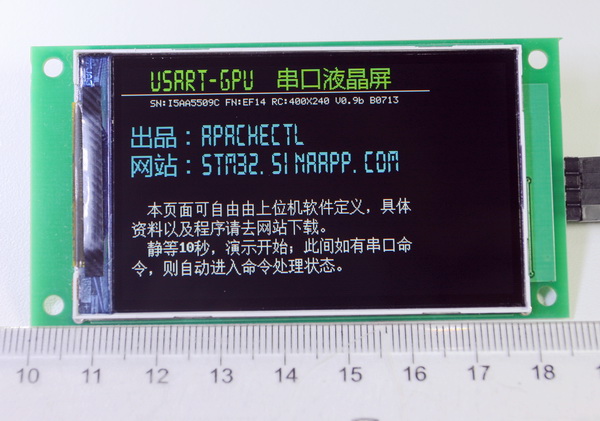

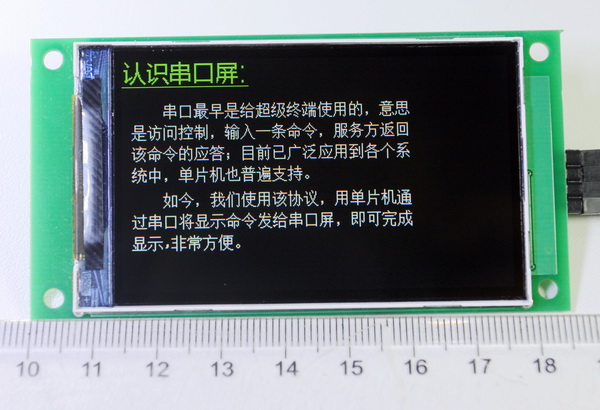

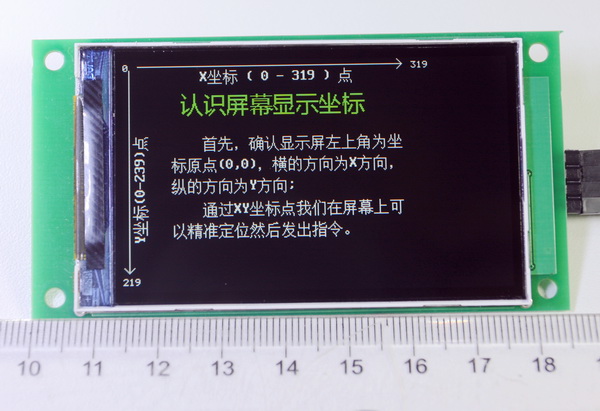

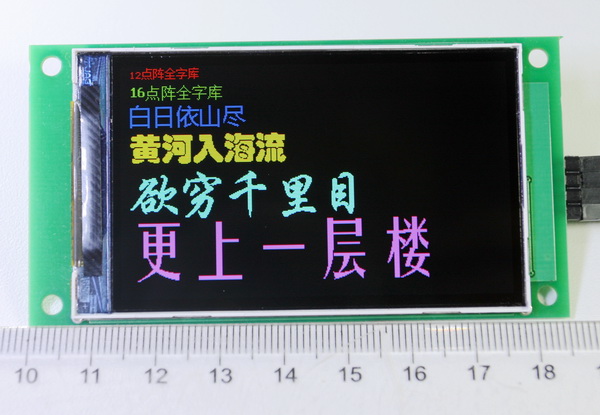

以下是串口屏显示的样例：
Arduino只用一根信号线驱动Usart-GPU串口液晶屏图2
