Galileo网络温度计
2014-10-193万
精华项目
AI 快速预览详细
本文介绍了如何使用Galileo Gen 2和DFRobot的LCD液晶扩展板制作一个网络温度计。通过Wyliodrin图形化编程工具，可以自动从网络获取指定城市的温度，并在液晶屏上显示。如果温度低于设定值，还会发送邮件提醒。整个过程无需安装任何软件，只需浏览器和网络连接即可完成。这个项目适合初学者和STEM教育场景，帮助用户轻松掌握物联网技术。
|

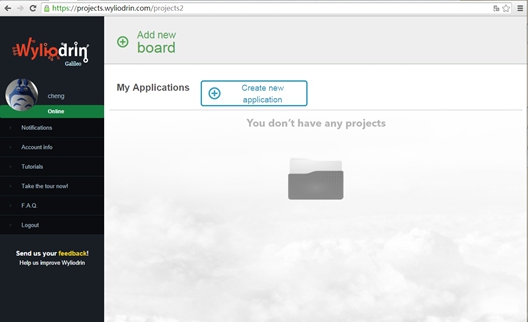

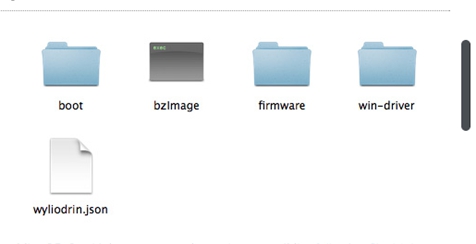

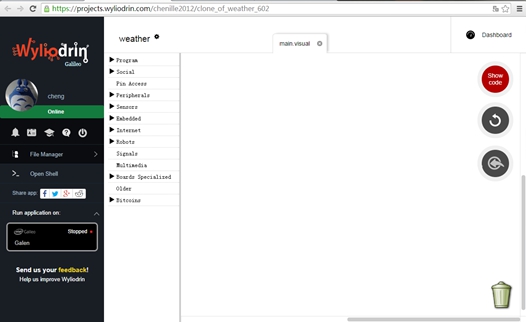

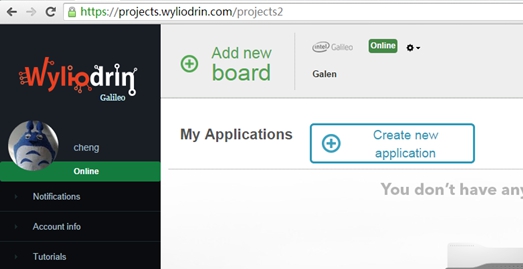

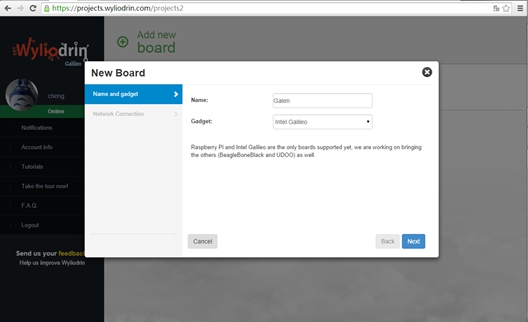

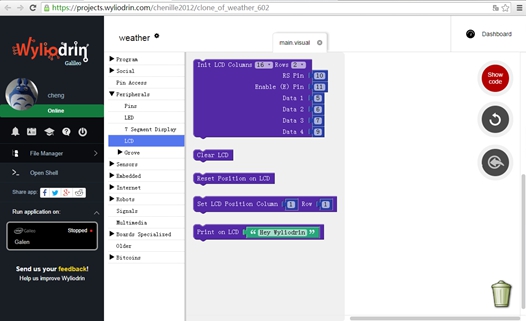

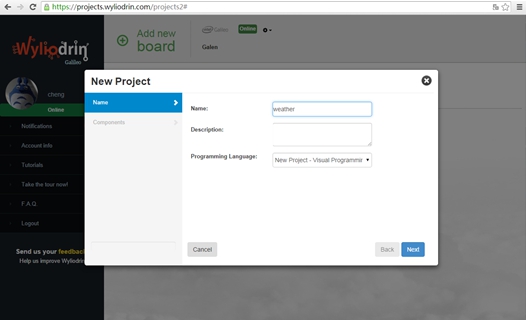

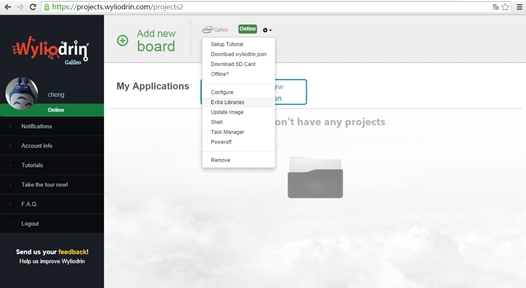

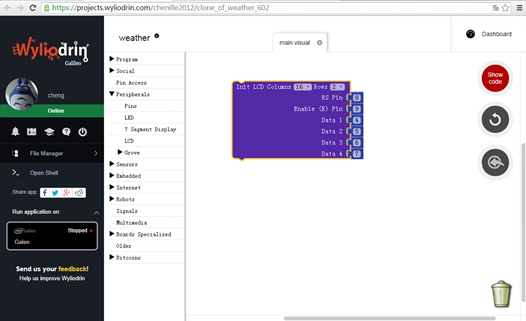

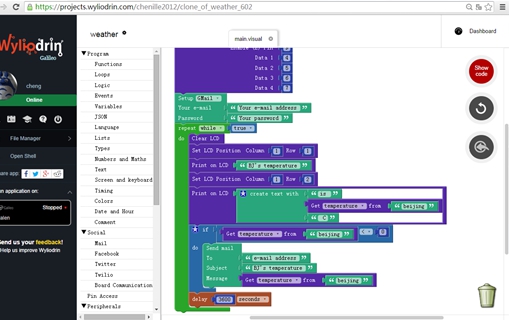

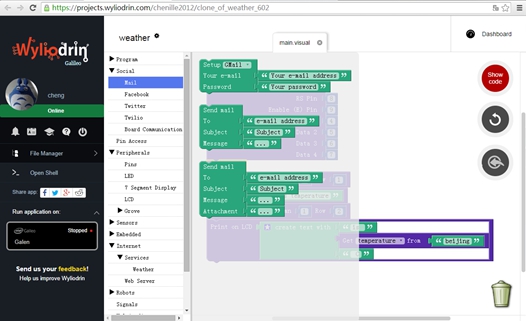

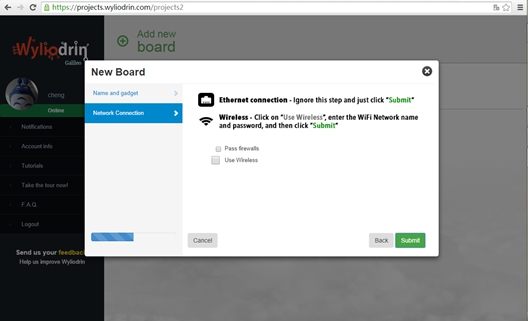

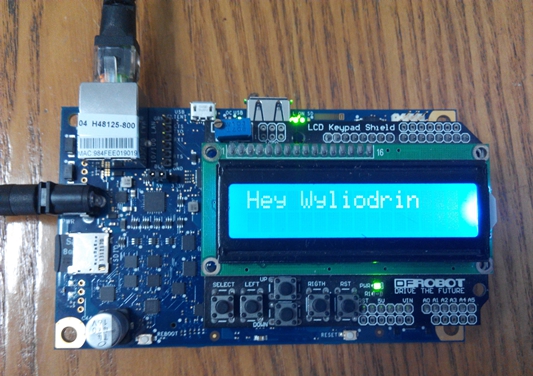

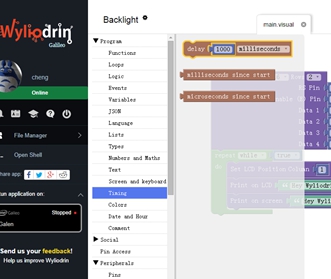

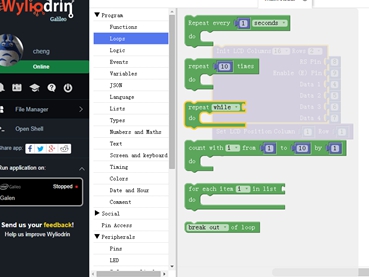

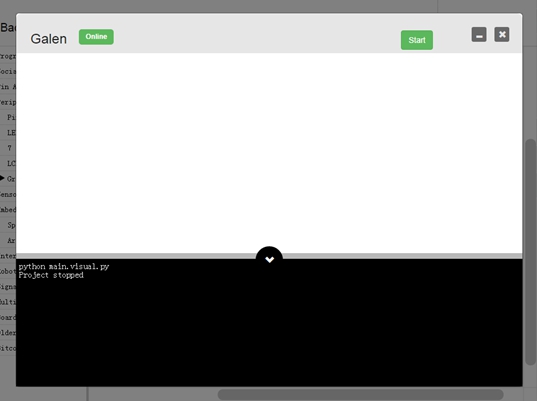

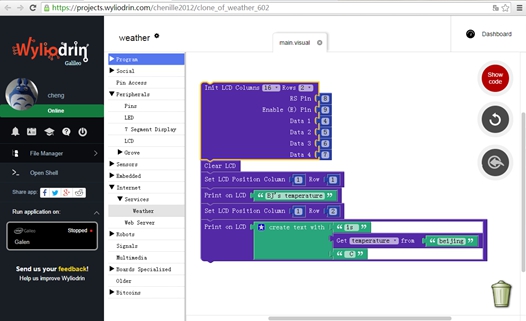

nille程晨 顺手智造 Wyliodrin中文第一帖 其实这篇文章是试用手上Galileo的时候顺手写的，测温度这活其实温度计就能干，希望大家不要吐槽这个网络温度计。 这个网络温度计使用的硬件很简单，列表如下 1、Galileo Gen 2 (需在SD卡中装好适用于Galileo的完整版Linux) 2、DFRobot的LCD液晶扩展板（货号：DFR0009） 3、网线和电源线  所实现的功能是间隔一段时间自动从网络获取某一个城市的温度，然后显示在液晶上，同时，如果温度低于某个值的时候会发送一封邮件。 选用的编程方式是Wyliodrin，Wyliodrin是一个基于网络的图形化开发工具，目前可支持Galileo的开发，使用时不用安装任何的软件，只需要浏览器和网络连接就可以。  首先打开Wyliodrin的主页www.wyliodrin.com。想要编程的话需要登录，使用Facebook、GitHub或是google+的账户都可以直接登录。  登录成功后选中右侧上方灰色的区域的Add new board来添加物联网设备Galileo。  在New Board对话框中Wyliodrin要求我们给添加的板子起个名字，这里我给Galileo命名为Galen，模块是Intel Galileo，然后选择Next继续。  Wyliodrin接下来会询问我们连接Galileo的方式，如图27所示，我是直接网线连接的，所以直接选择Submit继续。  接下来wyliodrin会提供一个名为wyliodrin.json的文件，我们下载下来后要将这个文件拷贝到Galileo系统SD卡的根目录下，如上图所示。 此时网页中的设备区就会多一个名叫Galen的设备，设备类型是Intel Galileo，不过此时设备状态是Offline。  将microSD卡插入Galileo上的SD卡插槽，把LCD按键扩展板插到Galileo上，给Galileo接上网线和电源。如上图所示，这里液晶上显示着Hey Wyliodrin是因为之前写了一个显示Hey Wyliodrin的程序。  等待几分钟后，网页中的设备状态就变成了Online。此时我们就能开发网络端的Galileo了。  开发之前我们要更新一下Galileo上针对wyliodrin的库文件，选择Online后面的小齿轮，在弹出的列表中分别选择Extra libraries和Update Image进行升级。更新过程可能要花费一些时间，请耐性等待。  更新完成后，选择Creat new application新建一个项目，新建项目如下图所示，同样我们需要给项目取个名字，这里我取名为weather；项目描述中可以写一些对项目的介绍，这里我什么也没写；编程语言中我们选择New Project—Visual Programming，表示我们采用图形化编程。  项目打开后右侧整个区域都变成了编程区，在编程区的左侧是很多的编程块的选择区，这个区域内将编程块分成了很多的种类，我们要根据自己的需要选择不同的编程块。  在Peripherals下的LCD，我们能够看到与LCD模块相关的各个编程模块，如图所示。 第一个较大的模块是初始化1602的LCD液晶， 第二个模块Clear LCD的功能是清除LCD上的内容， 第三个模块Reset Position on LCD的功能是复位光标位置， 第四个模块的功能是设置光标位置， 最后一个模块的功能是在屏幕上显示字符串。  我们先选择第一个初始化1602LCD液晶的模块，这里要查阅一下LCD液晶扩展板的资料，通过资料我们能了解到板子与液晶模块的连接关系， Galileo上Arduino标准接口的PIN4、PIN5、PIN6、PIN7对应液晶模块的数据线Data1、Data2、Data3、Data4； PIN8对应寄存器选择RS； PIN9对应使能E。 根据这个关系调整模块后面的对应的参数，从上往下分别是8、9、4、5、6、7，完成后如上图所示。 这个操作相当于Arduino代码中的LiquidCrystal lcd(8,9,4,5,6,7)。  接着清除屏幕，设置坐标在第一行第一列，从这个位置开始显示字符串“BJ’s temperature”。接着将光标移动到第二行，在第二行显示获取的温度值，这里用到了一个Get temperature from ...的编程块，这个编程块在Internet—>Services—>Weather下可以找到，功能是通过网络获取参数中城市的温度，这里城市的地方我们填写的是beijing。 现在就可以点击界面左侧的Galen边上的Stopped。我们可以看到在这个方框的上方写着“Run application on：”，表示编写的程序会运行在Galen这个硬件上。经过一个校验编译的过程后，我们就能在电脑端看到如下的界面。  因为我们的程序执行完显示字符串和温度的功能之后就停止了，所以在弹出的shell中会显示Project stopped。此时Galileo上的液晶模块已经显示了北京的温度，如下图所示。  接下来我们想让设备定时的检测北京的温度然后更新在液晶上，所以我们添加了循环结构和延时模块，循环结构在Program—>loops下，而延时模块在Program—>Timing下，延时模块的参数单位我们选择秒。   另外前面说过了，我们希望温度低于一定值的时候设备会发一封邮件给我们，所以还添加了发送邮件的编程块。  邮件相关的编程块在Social—>Mail中，有三个编程块，第一个是设置发送邮件的邮箱，需要告诉设备发送邮箱的用户名和密码，这个编程块通常放在程序的前面；第二个和第三个编程块是执行发送邮件的操作，需要填写对方的邮箱和内容，两者不同的是一个包含附件，一个没有。 添加了这些内容后的程序如下图所示，程序中我们延时的时间是3600秒，即1个小时更新一次，而温度的阈值是-10度，当低于-10度的时候就会发送邮件。  这样我们的Galileo网络温度计就完成了，最后再说一点，Wyliodrin还会将图形化的代码转换成Python或Javascript的代码，我们可以通过点击编程区右侧的Show code来显示代码，如下图所示，此时弹出的代码区占据屏幕右侧。如果你想学些这两方面的代码，这是一个非常有用的功能。  |
