Edison教程系列01 按键控制
作者：Angelo 来自 DFRobot
转载请标明原作者并给出本文链接
来个最简单的实验吧！按钮控制LED开关，按键按下，LED点亮。按键松开，LED熄灭。
所需元件
1× 数字食人鱼红色LED发光模块
1× 数字大按钮模块
1× IO 传感器扩展板 V7.1
1× 英特尔® Edison for Arduino开发板（预售）
硬件连接
数字大按钮 → 数字2
数字食人鱼红色LED发光模块 → 数字13
输入代码
打开样例代码Button,可见：
const int buttonPin =2; // 定义按键引脚
const int ledPin= 13; //定义LED引脚
int buttonState =0; //用来存储按键状态值
void setup() {
pinMode(ledPin, OUTPUT); //初始化LED引脚为输出状态
pinMode(buttonPin, INPUT); //初始化按键引脚为输入状态
}
void loop(){
buttonState = digitalRead(buttonPin); //读取按键引脚的状态值
// 检测按键是否按下，如果是的话，按键状态值为HIGH
if (buttonState == HIGH) {
digitalWrite(ledPin, HIGH); // 打开LED
}
else {
digitalWrite(ledPin, LOW); // 关闭LED
}
}
下载完代码，按下按钮，灯点亮。松开按键，灯熄灭。

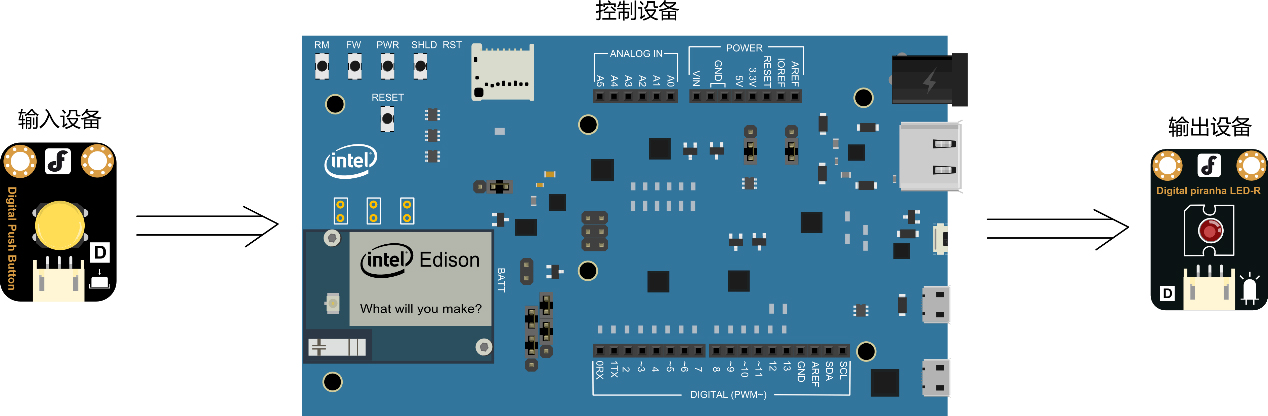

硬件分析（数字输入—数字输出）
很明显，大按钮是输入设备，LED是输出设备。和前面感应灯类似，也是一个数字输入控制一个数字输出。只是形式与代码有所不同。
代码回顾
说下Arduino代码必须具备的两个组成部分：
void setup() {
// 写入setup代码，只运行一次:
}
void loop() {
// 写入main代码，重复运行:
}
Arduino代码必须包含setup()和loop()这两个函数。setup英文中是“设置”的意思。所以setup()函数是用于一些初始化设置的，只在代码一开始时，运行一次。loop是“循环”的意思，只要Arduino不掉电，loop就会不停的重复运行。
由硬件分析可以看出，按键是输入设备，LED是输出设备。
pinMode(buttonPin, INPUT);
pinMode(ledPin, OUTPUT);
函数格式如下：
pinMode(pin,mode)
这个函数是用来设置Arduino数字引脚的模式的，只用于数字引脚定义是输入(INPUT)还是输出(OUTPUT)。pin指数字引脚号，mode指引脚模式(OUTPUT/INPUT)。
通过digitalWrite()读取按键的状态:
int reading = digitalRead(buttonPin);
函数格式如下：
digitalRead(pin)
这个函数是用来读取数字引脚状态，HIGH还是LOW。一旦按下，读到HIGH，松开，读到LOW。（HIGH代表1，LOW代表0）
数字传感器只会读到两个值(HIGH和LOW)。这里要用到新的一个语句——if语句。
if语句格式如下：
（1）if(表达式){
语句；
}
（2）if(表达式){
语句；
}else{
语句；
}
表达式是指我们的判断条件，通常为一些关系式或逻辑式，也可是直接表示某一数值。如果if表达式条件为真，则执行if中的语句。表达式条件为假，则跳出if语句。格式(1)多用于一种判断中，格式(2)多用于两种判断的情况。
if (buttonState == HIGH) {
... //如果为高，LED亮
}
else {
... //否则，LED灭
}
If语句中，还有句设置LED状态。
digitalWrite(ledPin,HIGH);
函数格式如下：
digitalWrite(pin,value)
这个函数的意义是：引脚pin在pinMode()的中被设置为OUTPUT模式时，其电压将被设置为相应的值，HIGH为5V（3.3V控制板上为3.3V），LOW为0V。
