1. 自我介绍
物联网，其英文名称是：“The Internet of things”。顾名思义，物联网就是物与物相连的互联网。物联网也开始更广泛的被大众所接受，不仅只是专业人员的专属名词，就连我们小白也能体验一把物联网的快感。
DFRobot在DF创客社区的“物联网”正式与大家见面了！我们提供的物联网平台，可以让您轻松的将各类传感器、检测设备接入该平台。
我们提供的物联网平台有两种形式，分为数据采集与应答式。

2. 物联网平台

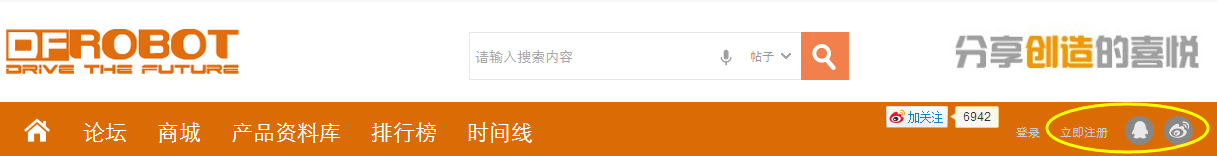

你首先需要进入DF创客社区，如果没有账号，需要注册，在DF创客社区首页的右上角点击“注册”便可以注册账号了，输入常用的邮箱，便于之后进行激活。使用注册的用户名、密码重新登录。

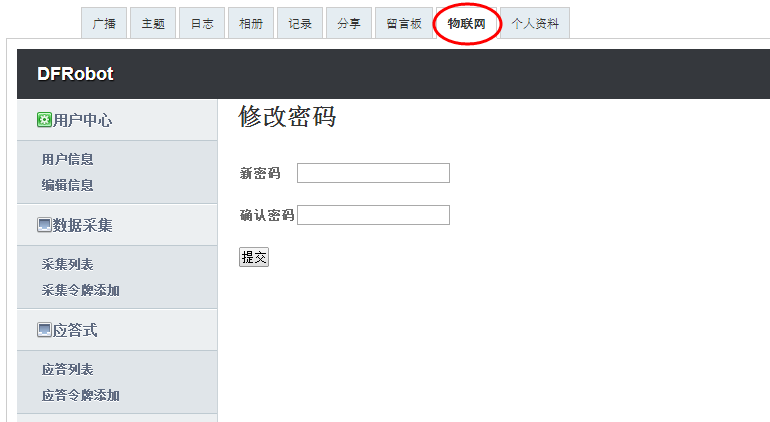

进入到社区后，会在右上角看到你的头像，点击头像，会进入如下界面，可以在菜单栏中找到“物联网”。

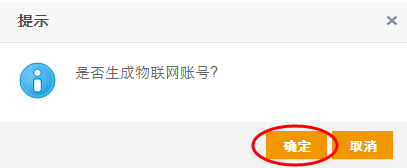

第一次使用时，会跳出如下对话框，选择“确定”即可，系统将自动为您生成物联网的账号，之后使用会自动登录。

随后就进入物联网的主界面。

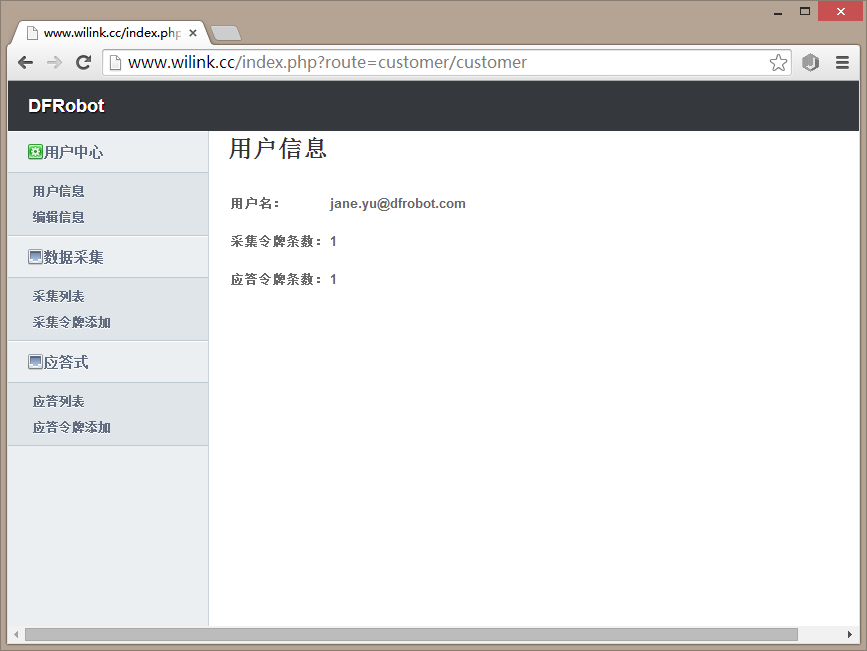

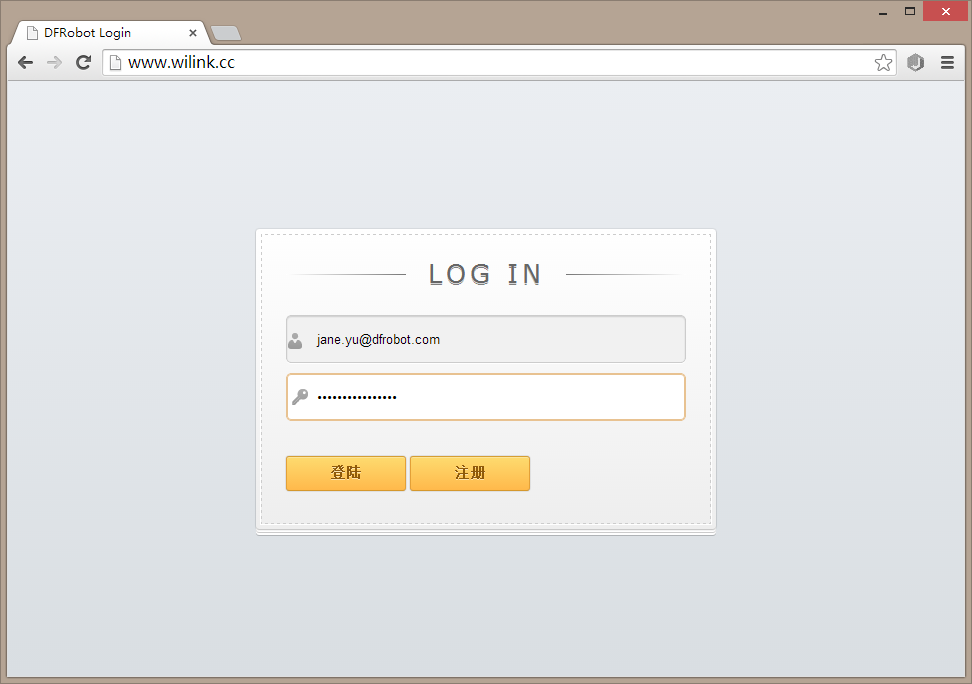

可在用户中心看见您的相关信息，并且设置用户密码。特别需要说明的，这里设置的密码与社区密码无关。而是您的物联网账号密码，用于直接登录DFRobot物联网网站(www.wilink.cc)使用。

登录后，可直接访问DFRobot物联网查看相关数据。

2.1 选择连接模式

我们提供的物联网平台有两种形式，分为数据采集与应答式。
数据采集，就是传感器的实时数据的收集。设备可以随时向服务器传输数据，最短时间时间为1秒。在数据采集模式下，物联网会将您的测量数据进行存储，以供您可以实时的查询和分析，您可以查询一段时间内的历史数据走势图，可以让您一目了然的了解数据变化趋势。比如常见的，我们可以进行实时温湿度以及空气质量检测。

应答式，一问一答式的，只有客户向设备提问时，设备才能够回答当前的状态；如果设备在没有提问的情况下向服务器发送数据，服务器将会自动丢弃该数据。比如说，我们要求打开或者关闭家中的空调等电器时，就可以选择应答式连接。

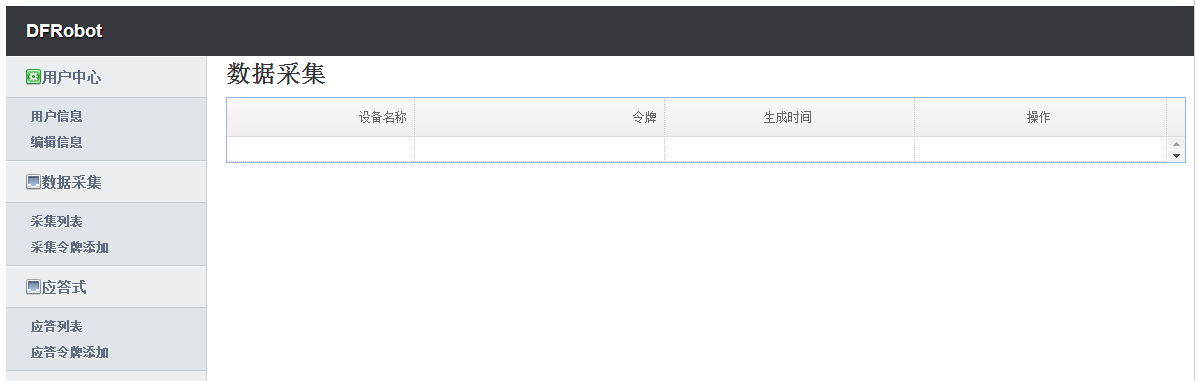

左边是模式选择栏，可选择数据采集和应答式，右边则是每栏的相关信息。每个模式下都分别列有设备信息及令牌添加方式。在下面两节中将详细介绍数据采集和应答式的使用说明。

2.2 如何使用数据采集模式

2.2.1 获取令牌
每个传感器都得有标签，我们通过标签来找到对应传感器。所以，这里的令牌（token）起到的就是一个标签的作用。

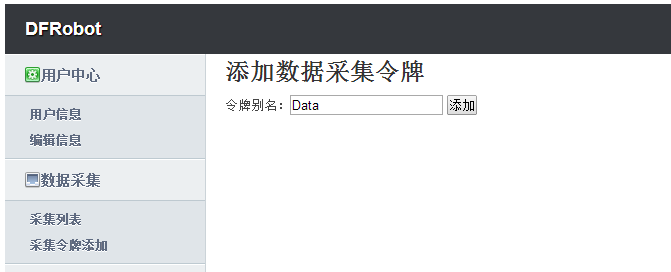

点击左边菜单栏中的 “采集令牌添加”，右边会显示操作栏。可以按功能取“令牌别名”，并点击“添加”。

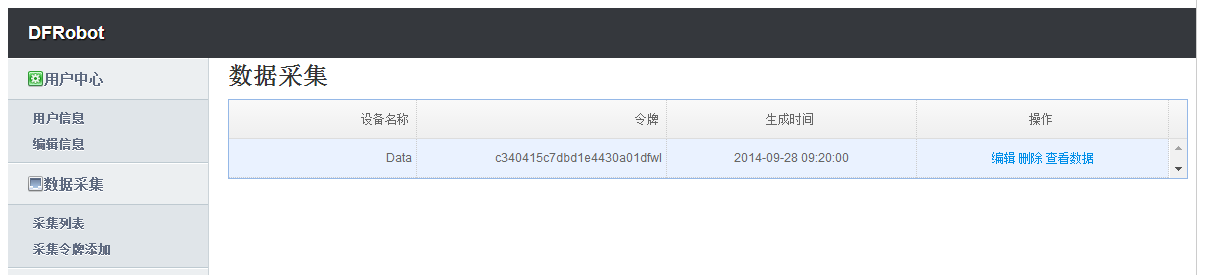

物联网会自动为你生成一个“令牌”。所有的令牌都会在采集列表中显示出。

设备名称：令牌别名
令牌：物联网自动生成的“标签”名
生成时间：令牌生成时间
操作：
编辑：可更改设备名称
删除：删除该令牌
查看数据：可查看实时数据

2.2.2 网络配置
IP地址：182.254.130.180
端口号：8124

2.2.3 数据格式说明
A．设备发送数据
设备需要向物联网发送特定的数据格式，物联网才能成功的接收到。

TOKEN: 物联网服务器自动生成的令牌。
data: 需要发送的数据。如果发送的是非数字类型，曲线将不会显示。另外，建议发送频率为10秒/次。

B. 浏览器发送数据
您也可以直接通过浏览器来发送数据，便于调试。

TOKEN: 物联网服务器自动生成的令牌。
data: 需要发送的数据。如果发送的是非数字类型，曲线将不会显示。

C. 查询数据
您可以直接通过浏览器来查询设备一段时间内发送的数据数据。

TOKEN： 要查询的设备的token。
STARTTIME： 查询开始的时间。若是这个参数没有的话，则默认为1970/1/1 00:00:00。
ENDTIME：查询结束的时间。若这个参数没有的话，则默认为2098/1/1 00:00:00。

D. 删除数据
您可以直接通过浏览器来删除设备一段时间内发送的数据。

DF物联网使用手册图19

TOKEN：要查询的设备的token。
STARTTIME： 查询开始的时间。若是这个参数没有的话，则默认为1970/1/1 00:00:00。
ENDTIME：查询结束的时间。若这个参数没有的话，则默认为2098/1/1 00:00:00。

E. 返回数据格式

通过浏览器执行查询和删除的操作时，接口以JSON的格式返回设备的数据。每次最多返回1000条。

结果类似如下格式：

[{"data_time":1410788916,"data":"3.1415"}

,{"data_time":1410788926,"data":"6.283"}

,{"data_time":1410922105,"data":"51.333"}

,{"data_time":1410922117,"data":"51.224"}]

注：“1410788916”为从1970年1月1日开始距今多少秒。比如，“0”则代表是1970年1月1日0时0分0秒。

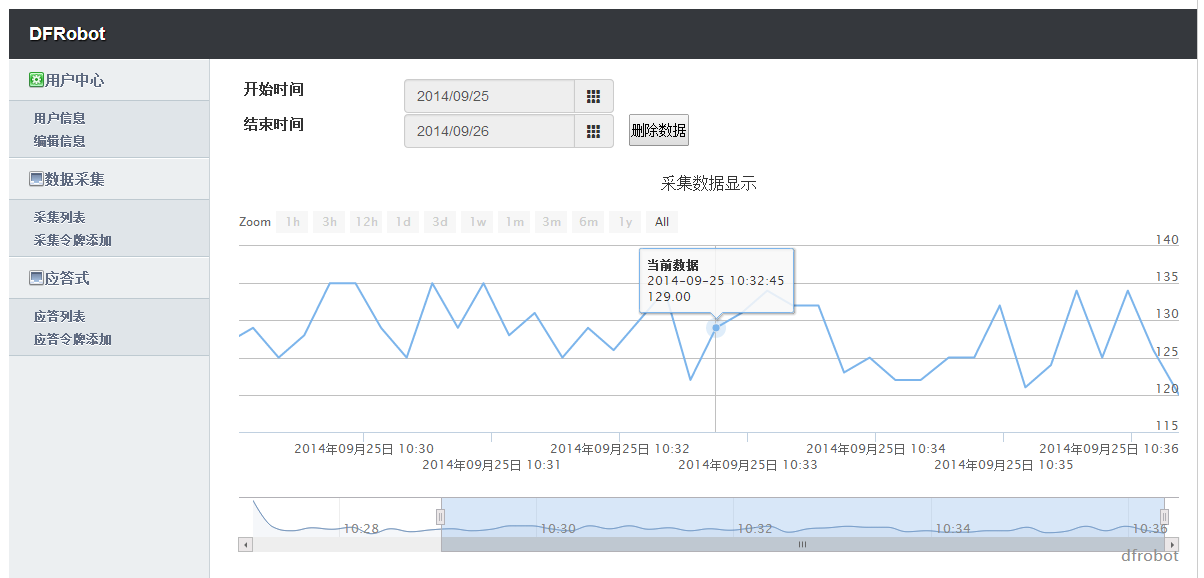

F. 时间格式

时间是世界标准时(UTC)，且单位为秒（不是毫秒）。

横坐标：表示时间
纵坐标：表示数值
Zoom：可调整时间范围

2.3 如何使用应答式模式

2.3.1 获取令牌

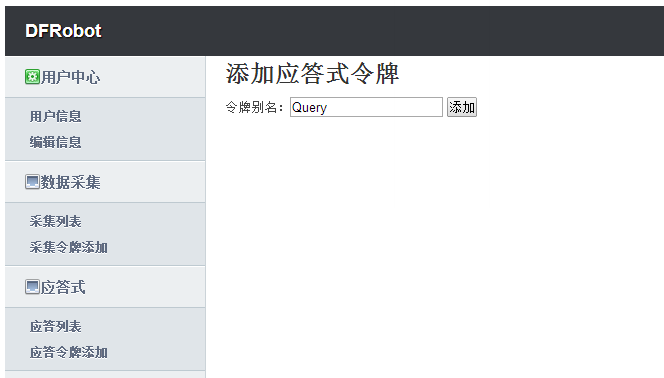

无论哪种模式，首先都需要获取令牌。点击“添加”，物联网会自动为你生成一个“令牌”。

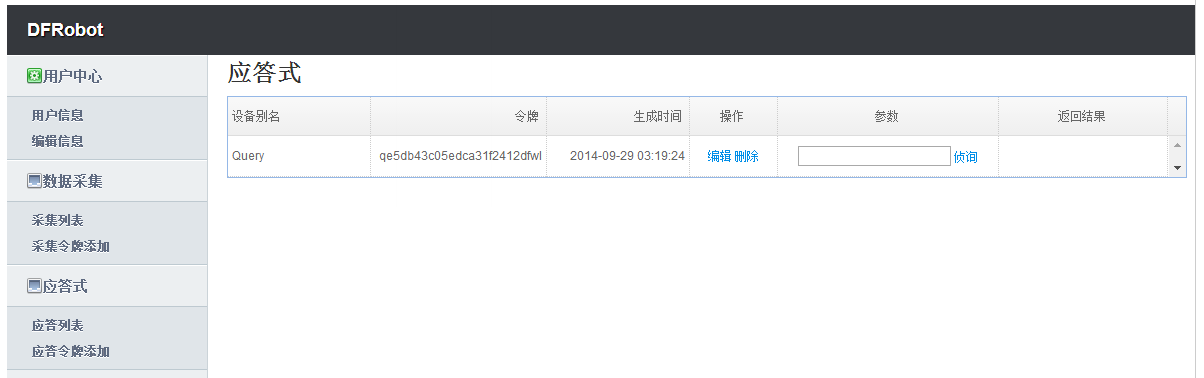

添加完成后，您可以在应答列表中看到物联网为您自动生成的“令牌”。

设备名称：令牌别名

令牌：物联网自动生成的“标签”名

生成时间：令牌生成时间

操作：

编辑：可更改设备名称

删除：删除该令牌

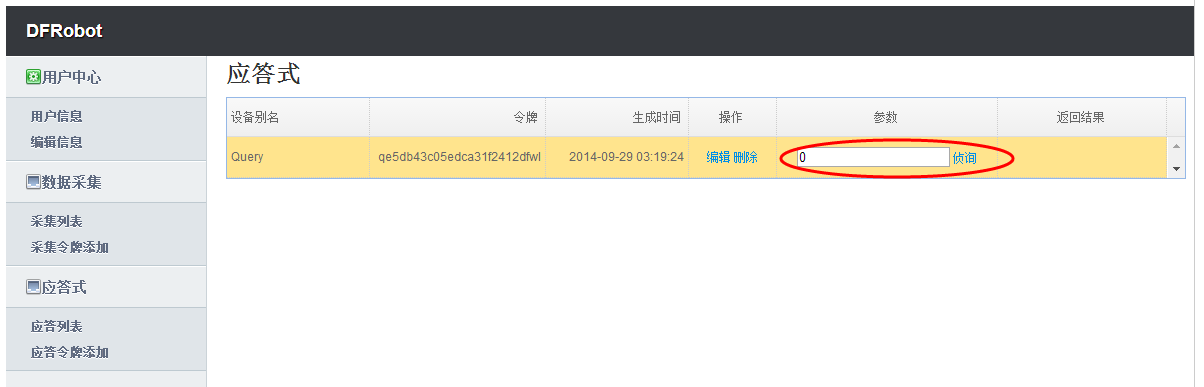

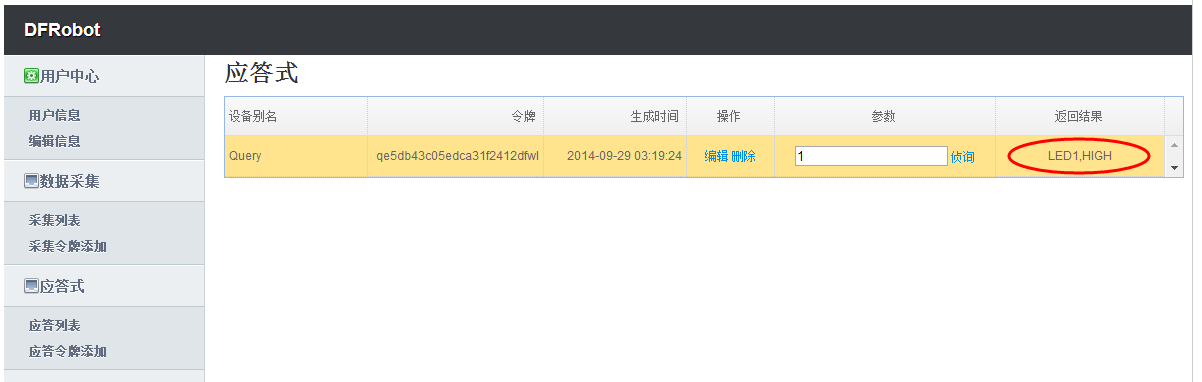

参数：输入命令

侦询：查询设备当前状态

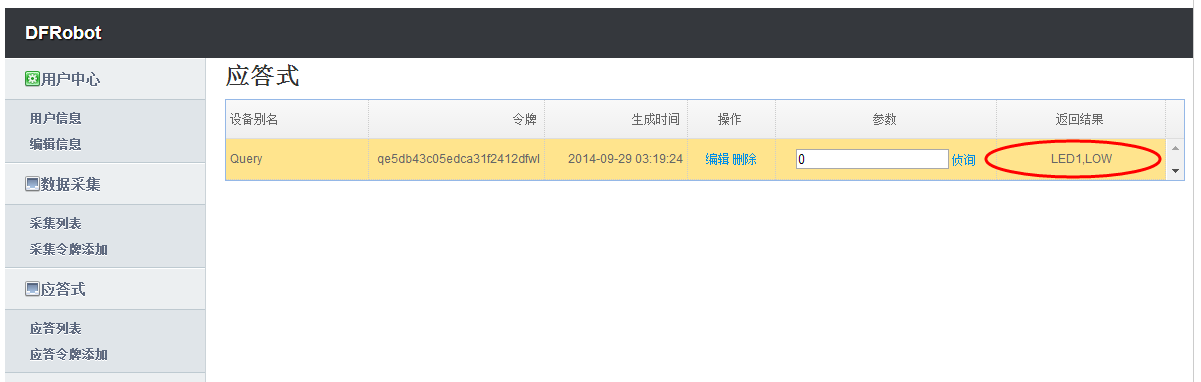

返回结果：显示设备当前状态

2.3.2 网络配置
IP地址：182.254.130.180
端口号：9120

2.3.2 数据格式说明
发送给设备的数据是字符串的形式。比如填abc，则您的设备收到的就是’abc’这个字符串。
设备返回的数据最好也以字符串的形式返回。否则在网页上可能会显示为乱码。当然若您对收到的数据有自己独特的数据处理方式则另当别论。
还需要说明的一点，返回的字符串需要一次性发送完成，如果非一次性发送完成，默认只有第一次发送的数据有效，后面的数据将自动被服务器丢弃。

A. 浏览器接收数据
您可通过浏览器发送指令，并直接在网页上查看到返回结果，便于调试。
