智能船模兴趣小组正在筹备中，通过多次设计迭代和测试，我们致力于为大小朋友提供易于制作且功能可扩展的船模。v3.0版本船模借鉴了美国海军74吨拖轮，外形做了Q版设计，充分考虑了大小朋友的制作难度和参与感。活动旨在结合开源软硬件技术，推动技术创新和动手实践。

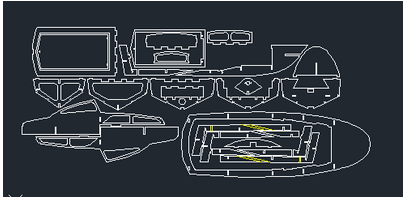

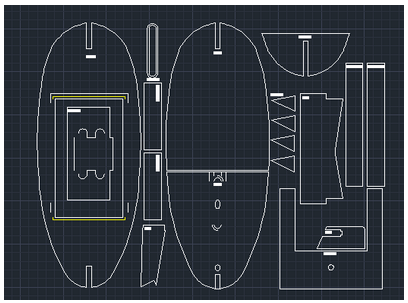

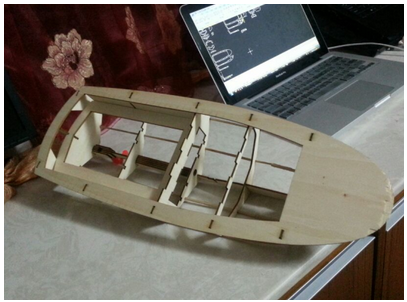

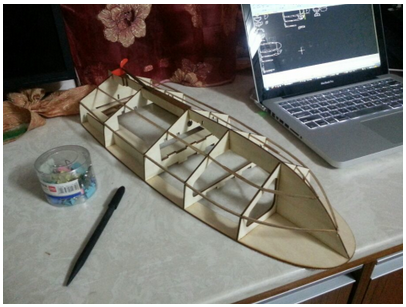

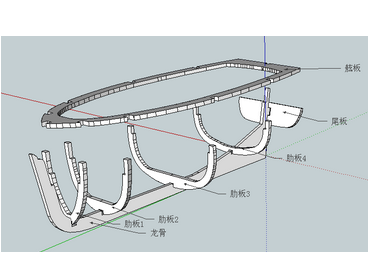

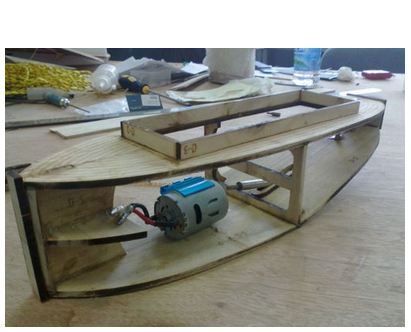

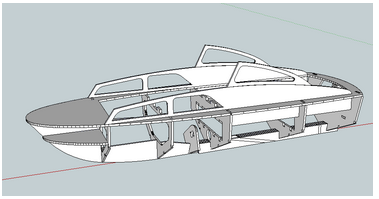

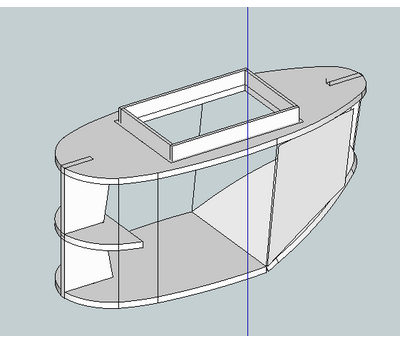

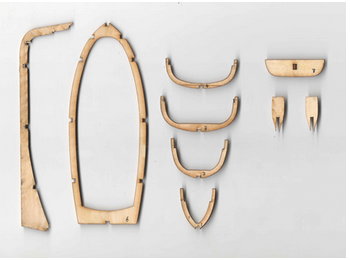

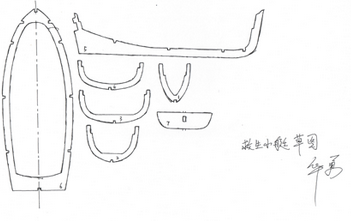

 话说在蘑菇云开办船模兴趣小组的愿望已经很久了，但是由于个人工作及其他原因，进度一拖再拖，先自打五十大板。 这里简要介绍下开办船模兴趣小组的动机： 我本人从小喜爱船模制作，去年偶然的机会来到了蘑菇云并结识了各类大牛。在蘑菇云做过船模制作方面的话题分享后，发现有不少的大小朋友对于船模制作都有兴趣，独乐不如众欢，由此产生了组建船模兴趣小组想法。目的是希望能集合各类喜爱动手的创客兄弟，结合开源软硬件技术，在船模方面玩出超越传统的新花样。 开此贴的目的有二： 一是汇报小组正式活动前的准备工作进度； 二是起个监督作用吧，不能因为我等懒人的原因把好活动烂尾了。 活动很久没更新的话，大家可以用下面的方式找到我 QQ：41684823 Wechat：vcbear Email：vcbear2012@gmail.com 蘑菇云智能船模兴趣小组：  ########################################### 活动准备进度 ########################################## 2014年2月 v1.0版本图纸开始设计，原型为小救生艇，零件较少，但是考虑到对于小朋友的制作难度和后期的功能可扩展性，在drink帮忙激光切割试做了一套后封存。    2014年4月 v2.0版本图纸开始设计，原型为英国深v游艇，尺寸变大，期间经过了多次的试做迭代，经过实际测试发现船体部分曲面制作对小朋友还是偏难，制作步骤过多，该设计保留为后续的技能提升版本。     2014年5-7月 参加中美创客大赛，新套材设计暂停 2014年8月 v3.0版本图纸开始设计，原型借鉴了美国海军74吨拖轮，外形做了Q版设计，船体曲面及船体部件设计上，充分考虑了大小朋友的制作难度和制作参与感的结合，并利用自备材料做了原型船体实现。   2014年10月 v3.0初版套材试做结束，在蘑菇云激光切割了一套船体，并在上海创客嘉年华上做了首次展示+意见收集，非常感谢期间得到了西安及南京创客空间的几位老师的建议。之后对船体接插部件又做了进一步的优化，同时设计了缺省版的上层建筑。   2014年11月 套材最后定型及优化，胖胖的小拖即将和大家见面啦！   目前正在考虑船型变形的结构，即可以变为简易的明轮推进，也可以变为标准的单桨+舵机控制。 为了更好的参考大家的建议，准备对口的课程内容，特为大家准备了问卷一张 戳这里填一下？ OR 瞄一下  进度不断更新中。。。。 ########################################### ########################################### |
-

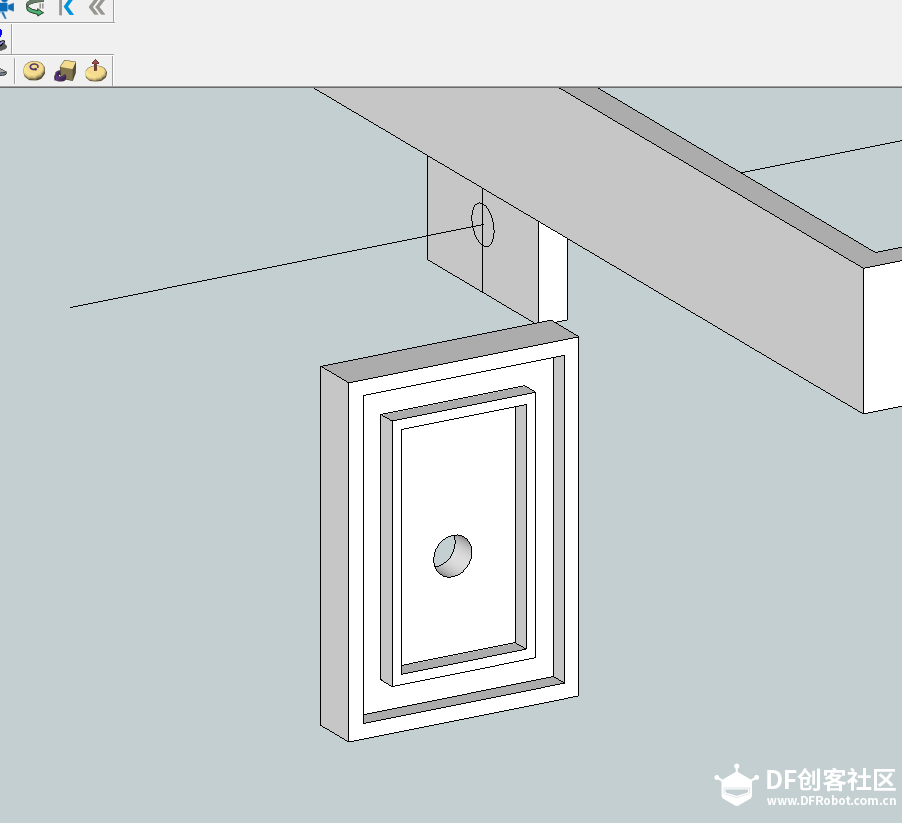

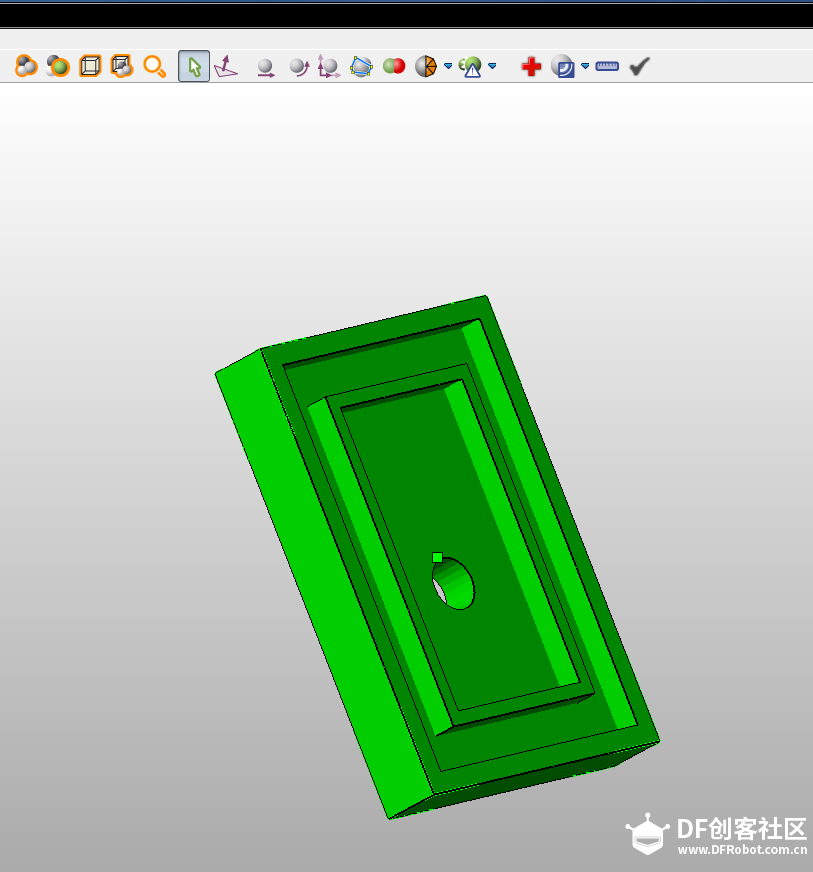

给电机输出孔部分的黄油舱设计了舱盖，使其看起来美观些

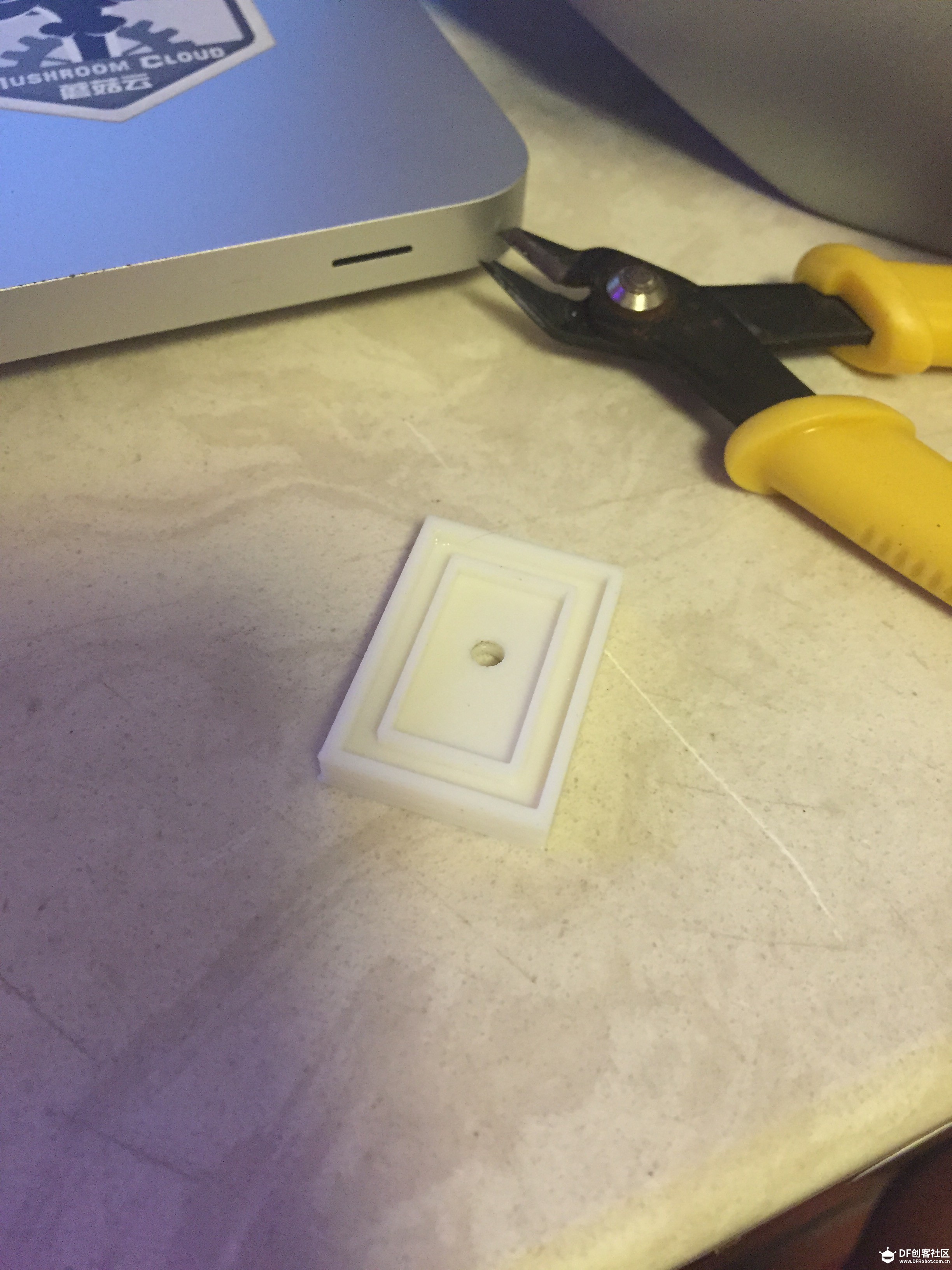

打印出零件，进行了试装
未装之前
装上之后
重新安装上明轮
[/font]

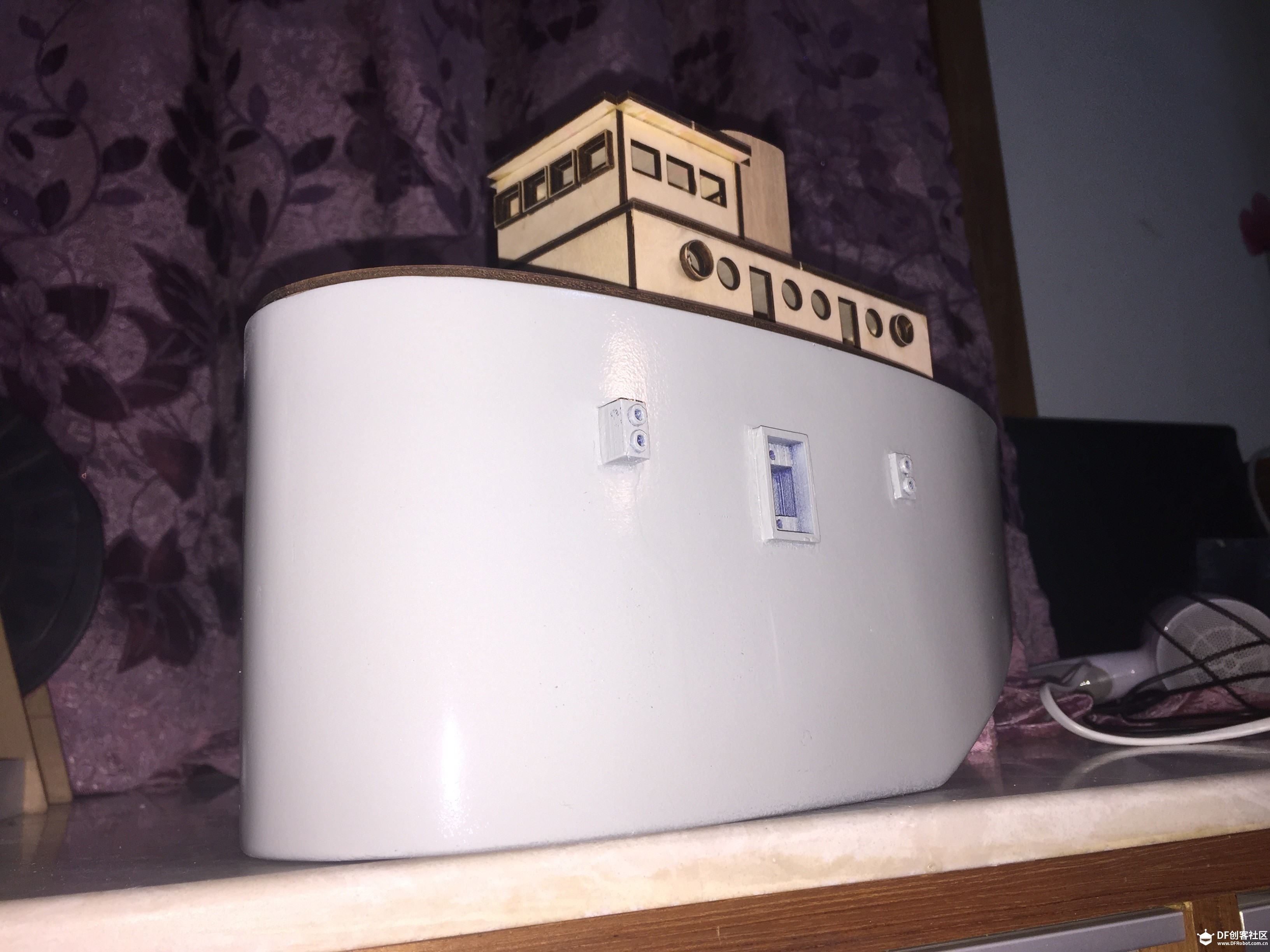

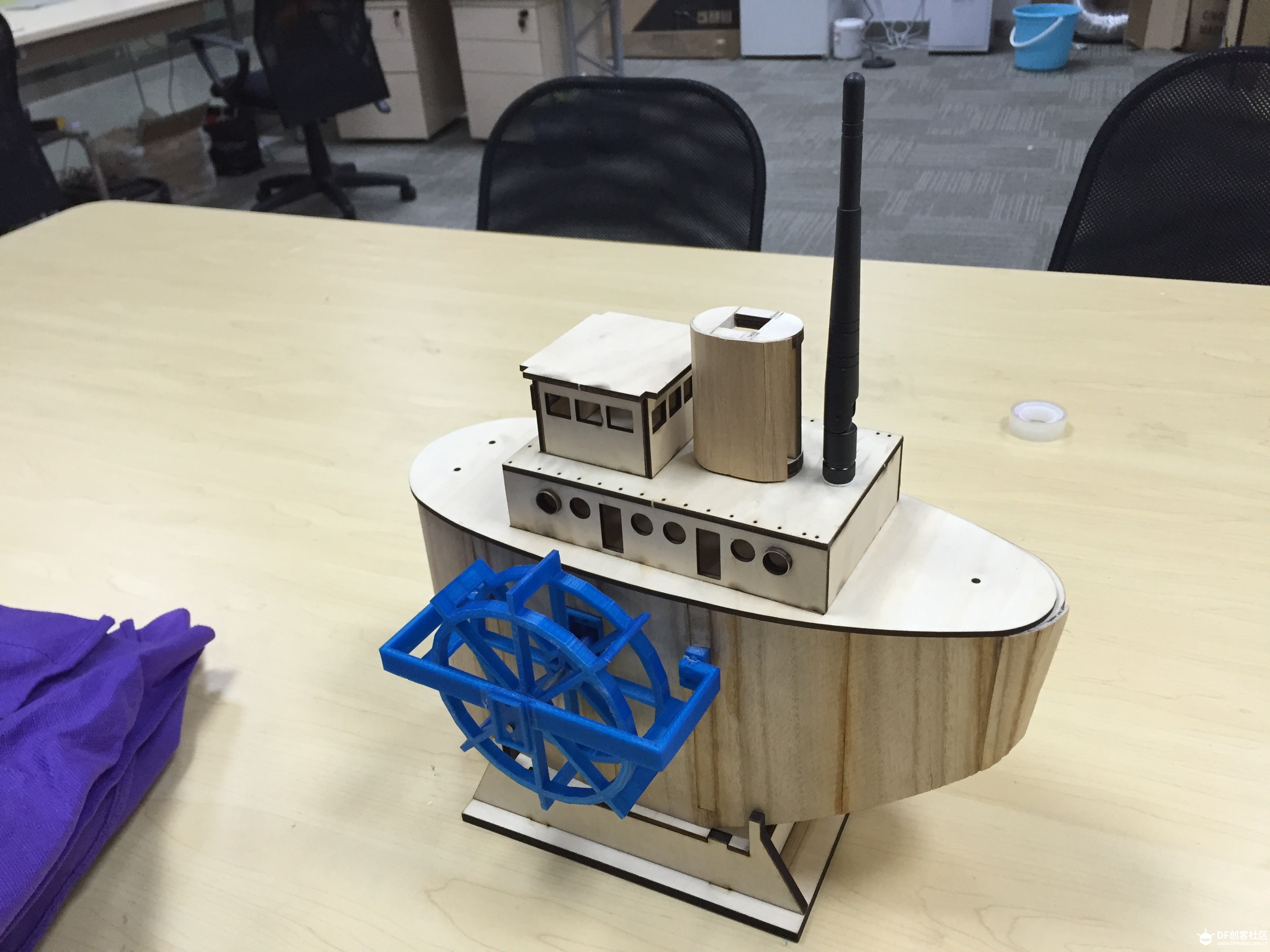

终于全部完工了，原本准备下周周末公园试航，实在等不及，直接在家里卫生间首航了，效果比想像当中要好
[media=x,500,375]http://v.youku.com/v_show/id_XOTQyNTQxMTg0.html[/media]
[/font]

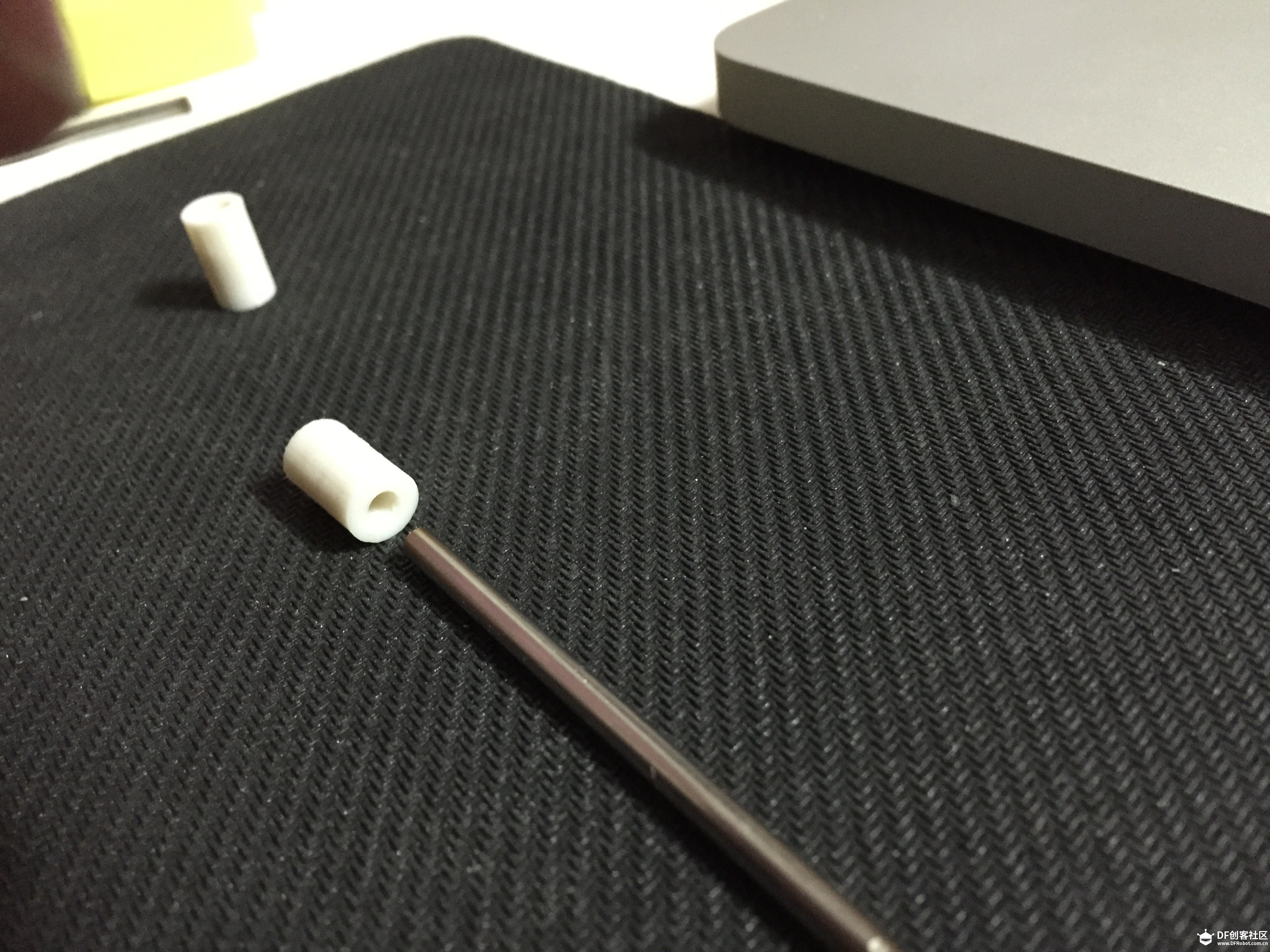

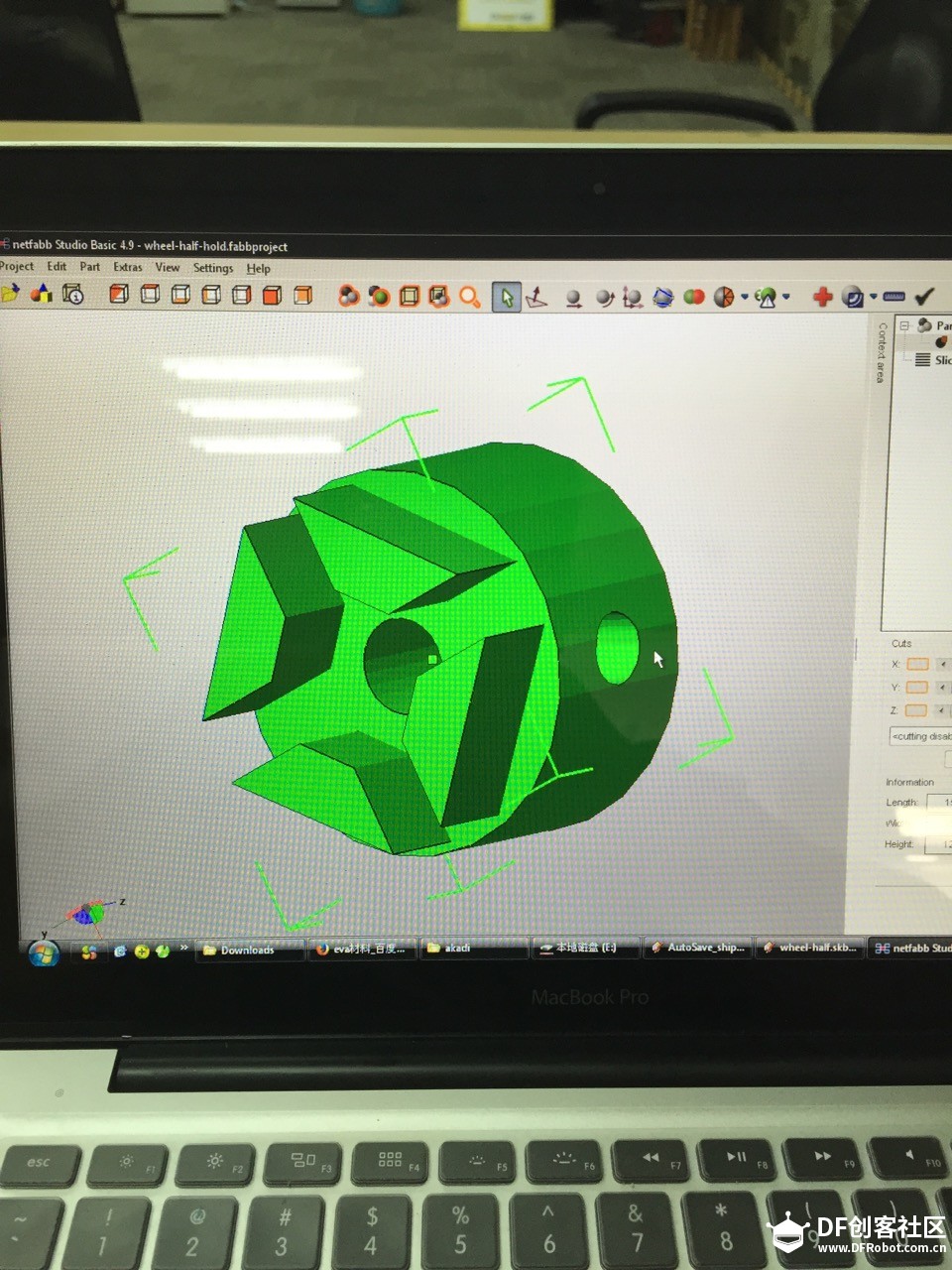

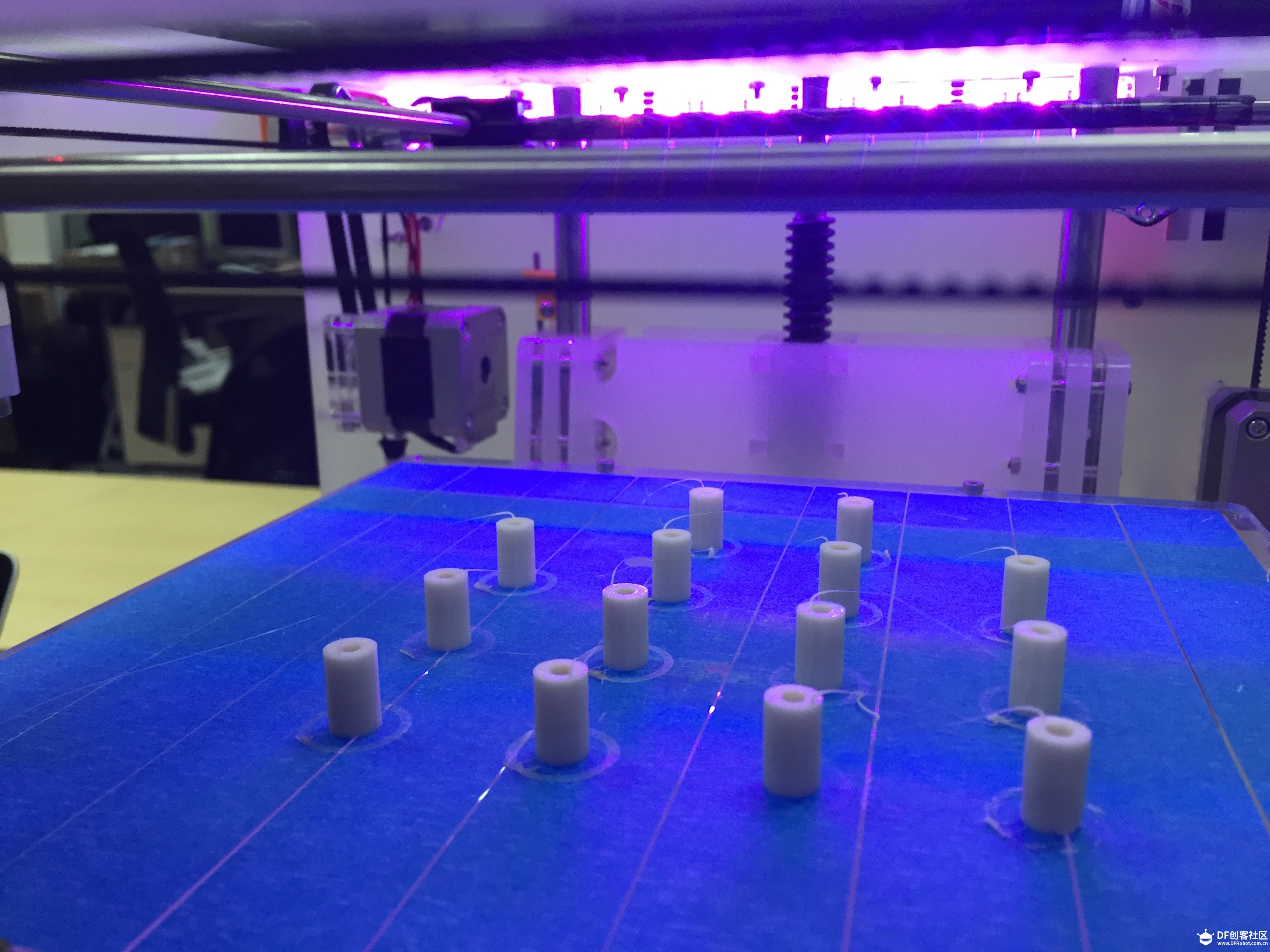

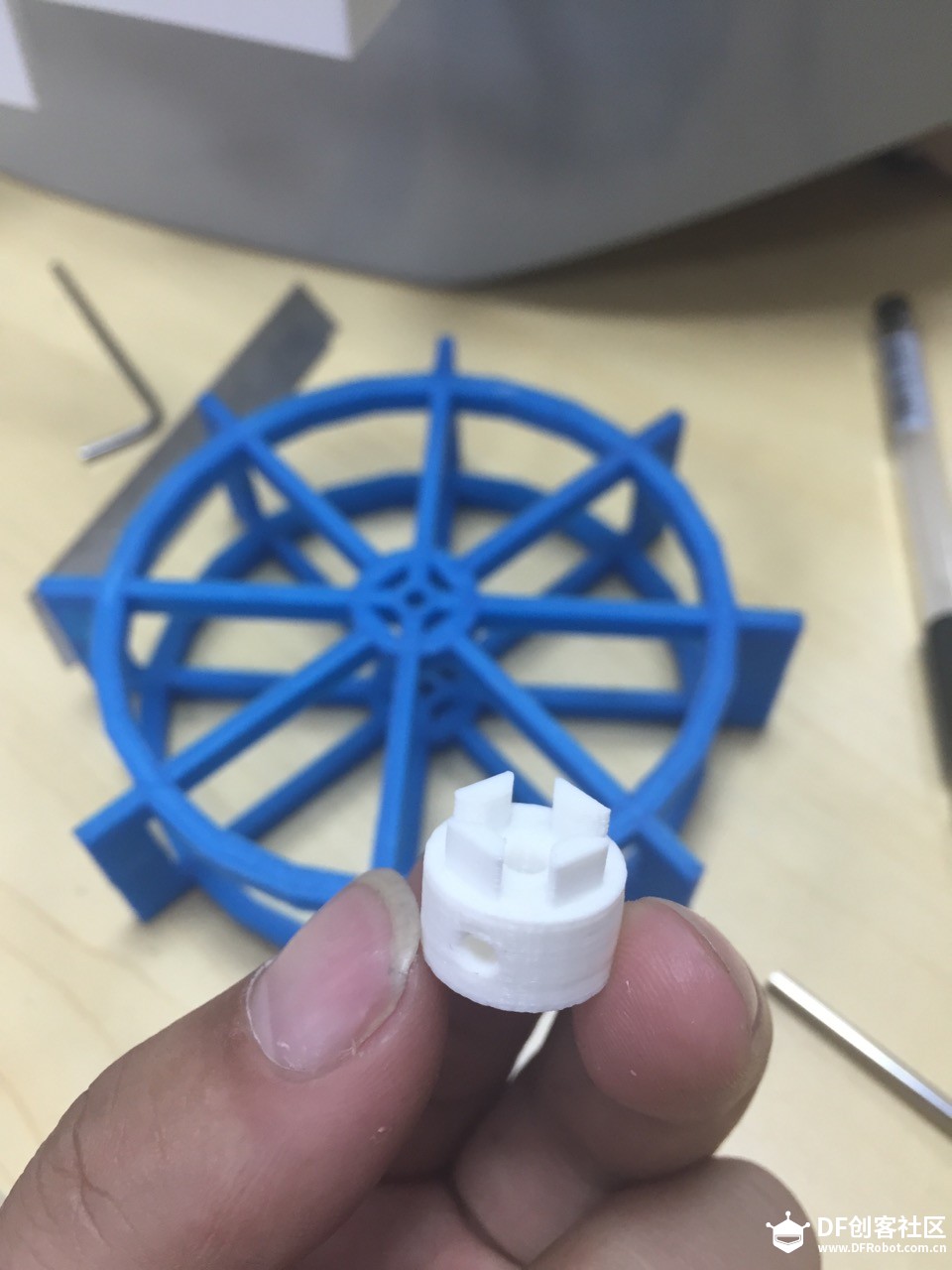

明轮轴套紧固件设计及打印
[/font]

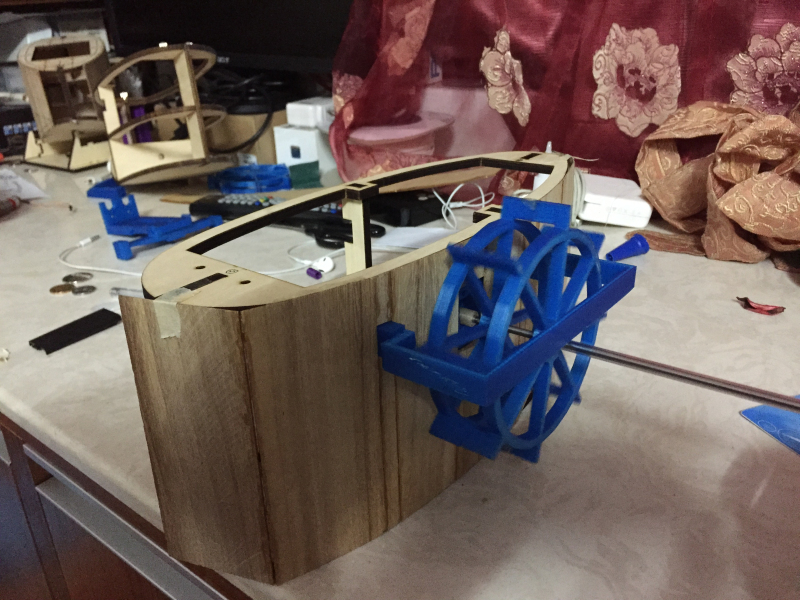

船舷穿孔，安装明轮架，打磨喷漆
[/font]

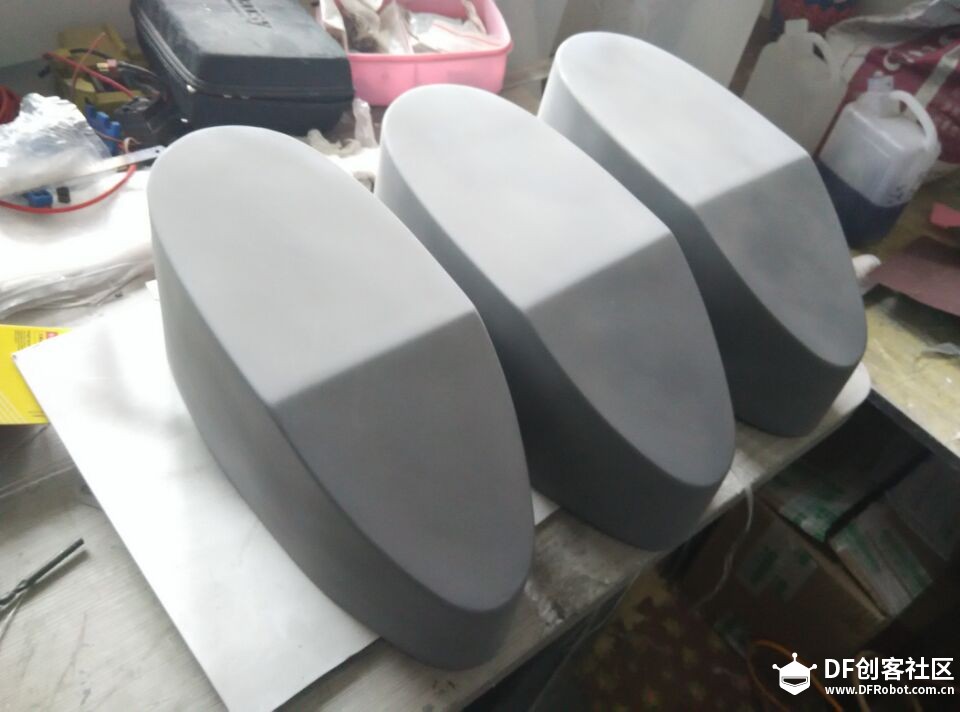

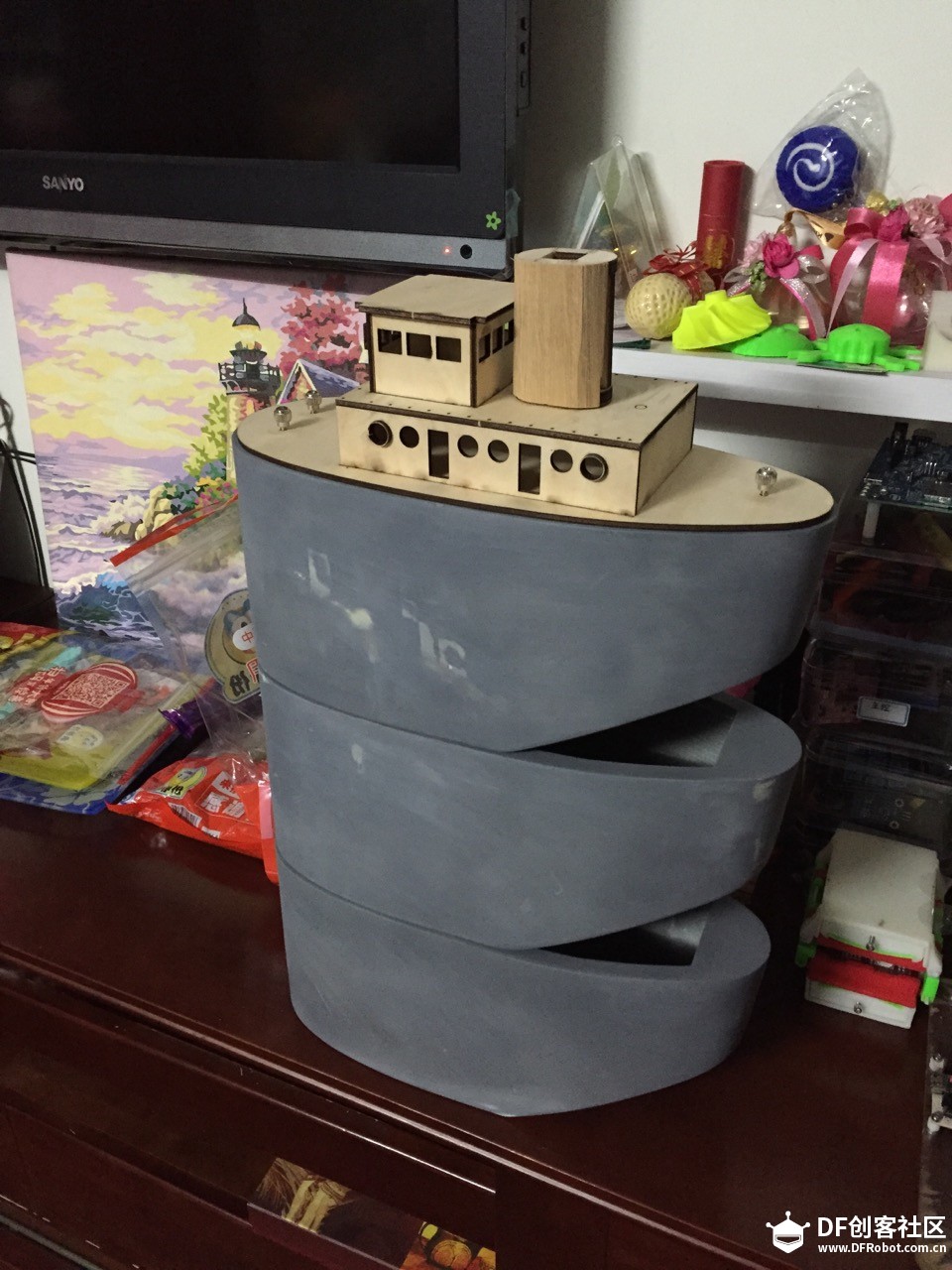

朋友帮忙的玻璃钢版船体试制完毕
[/font]

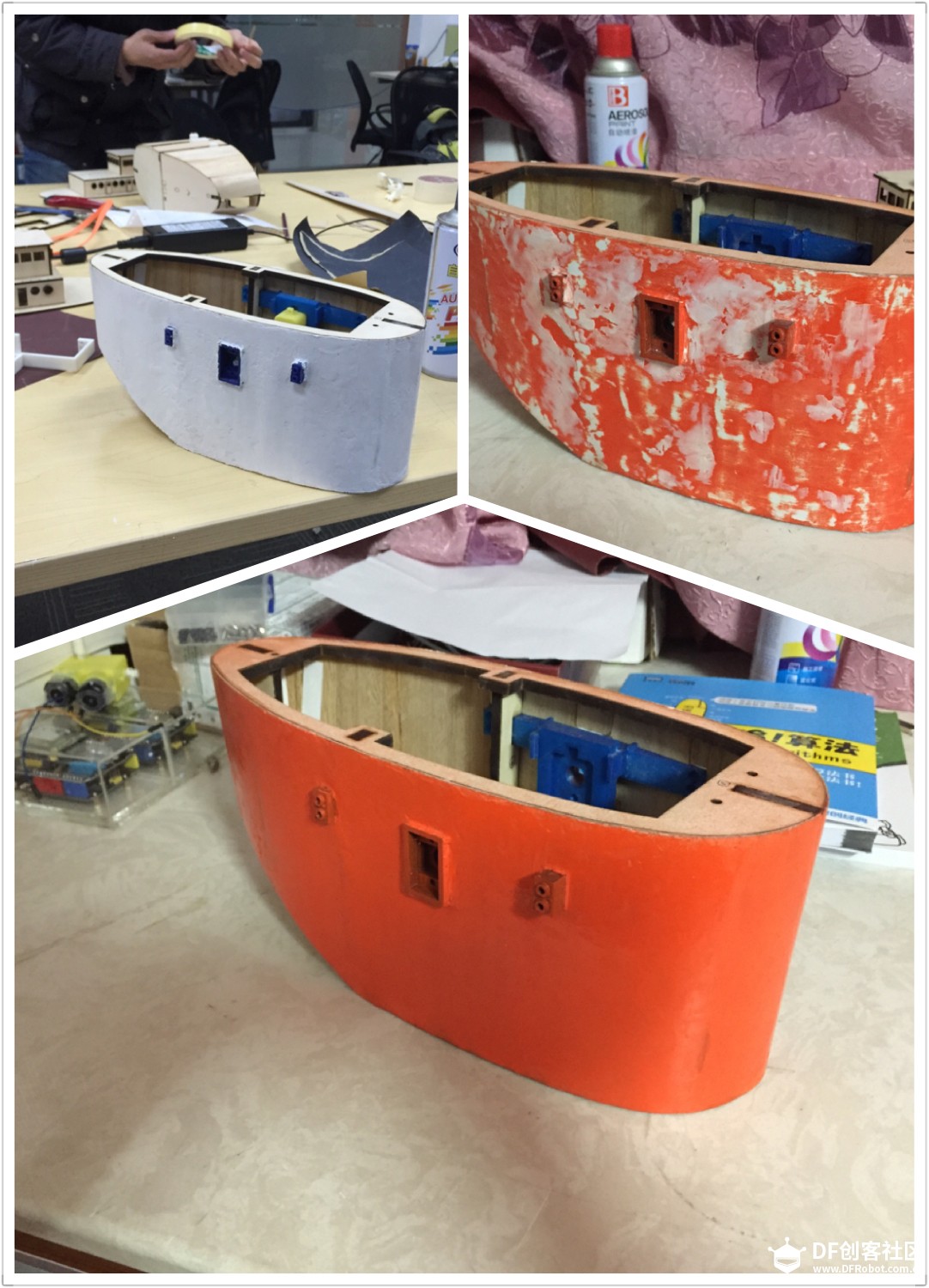

初步打磨，喷漆，发给朋友试制玻璃钢版船体
[/font]

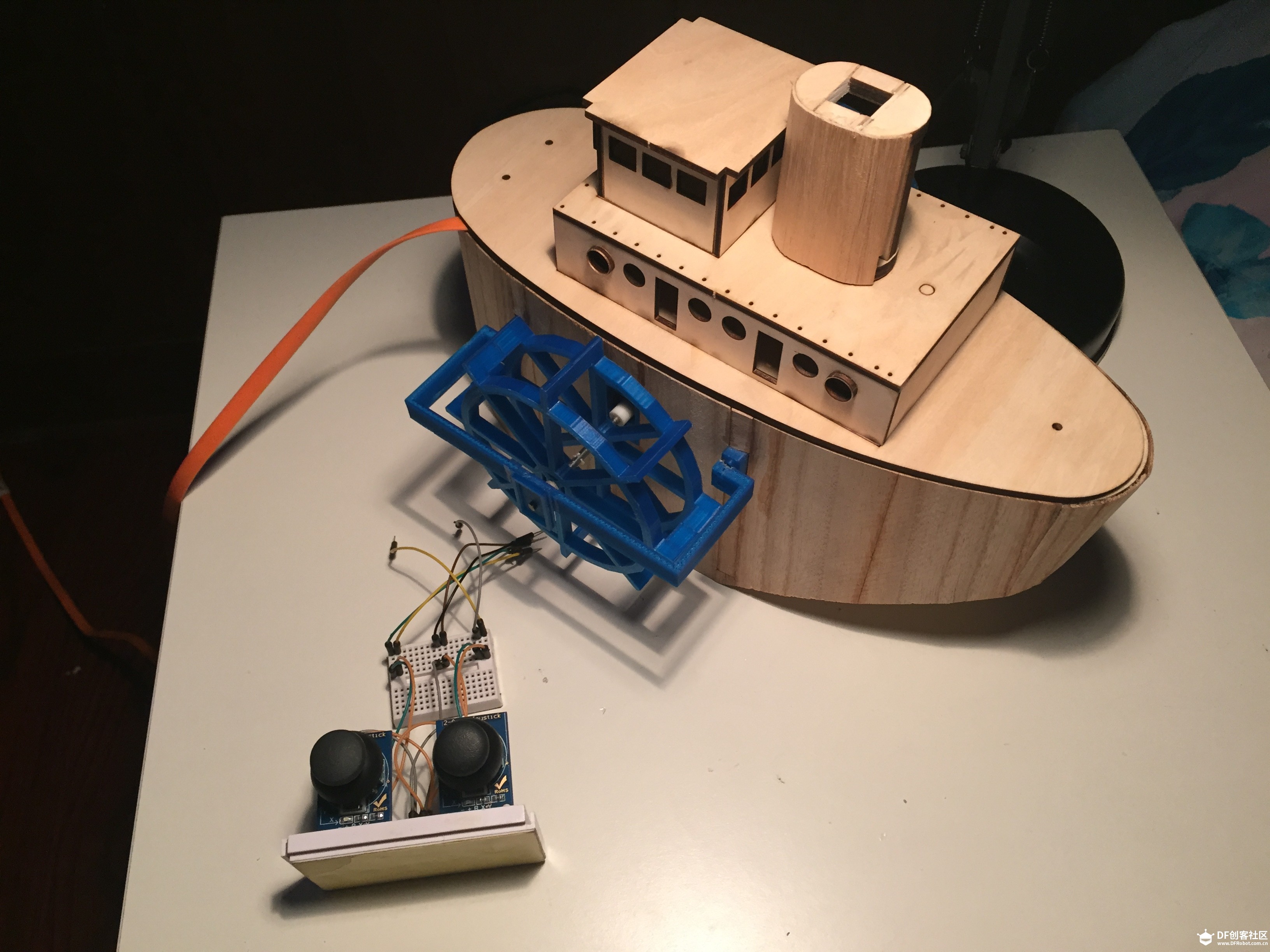

利用PS2摇杆模块＋arduino＋电机驱动板搭建完成了线控原型并进行了上电遥控测试
[/font]

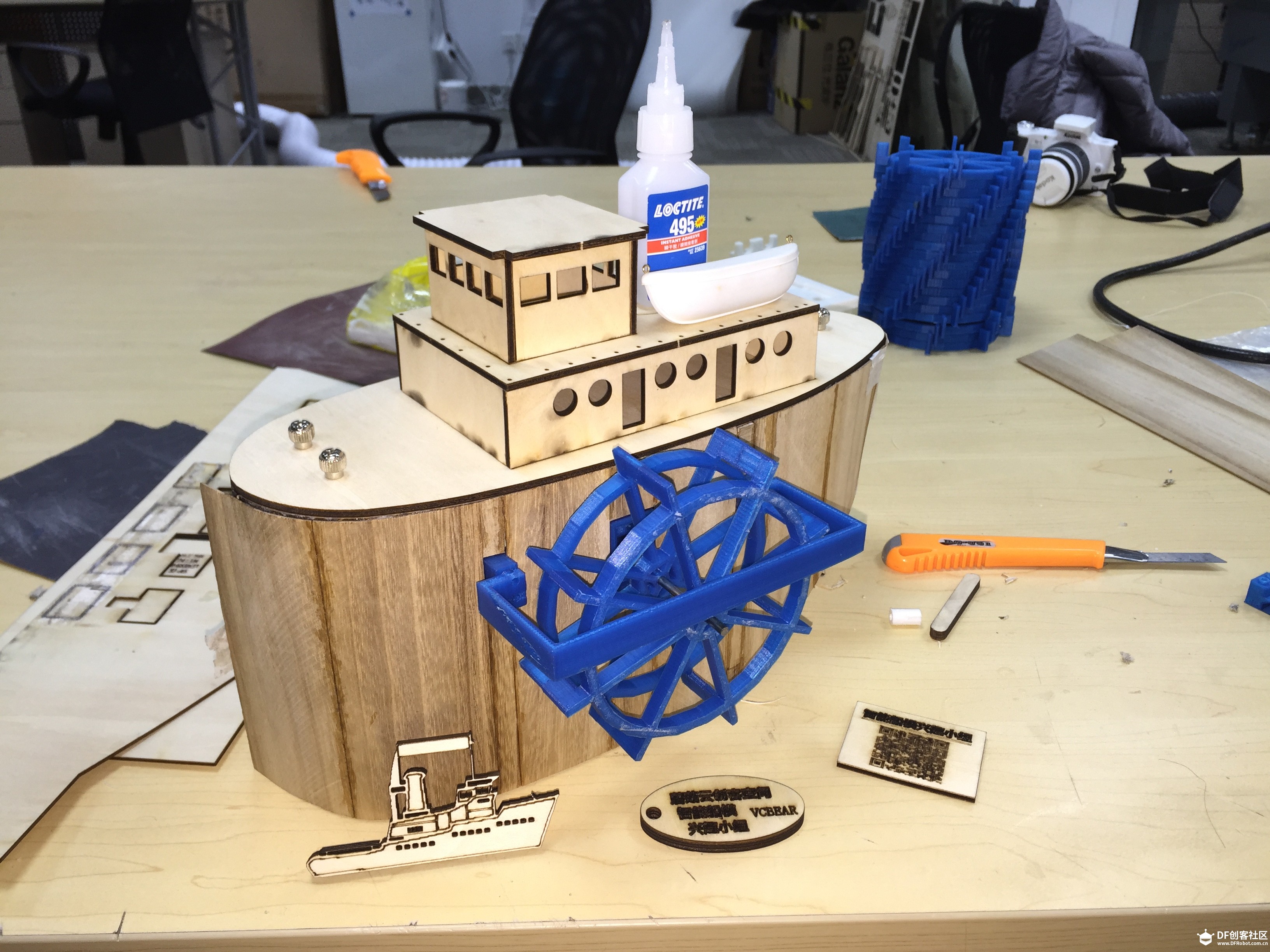

上层建筑拼接完成，船体假组
[/font]

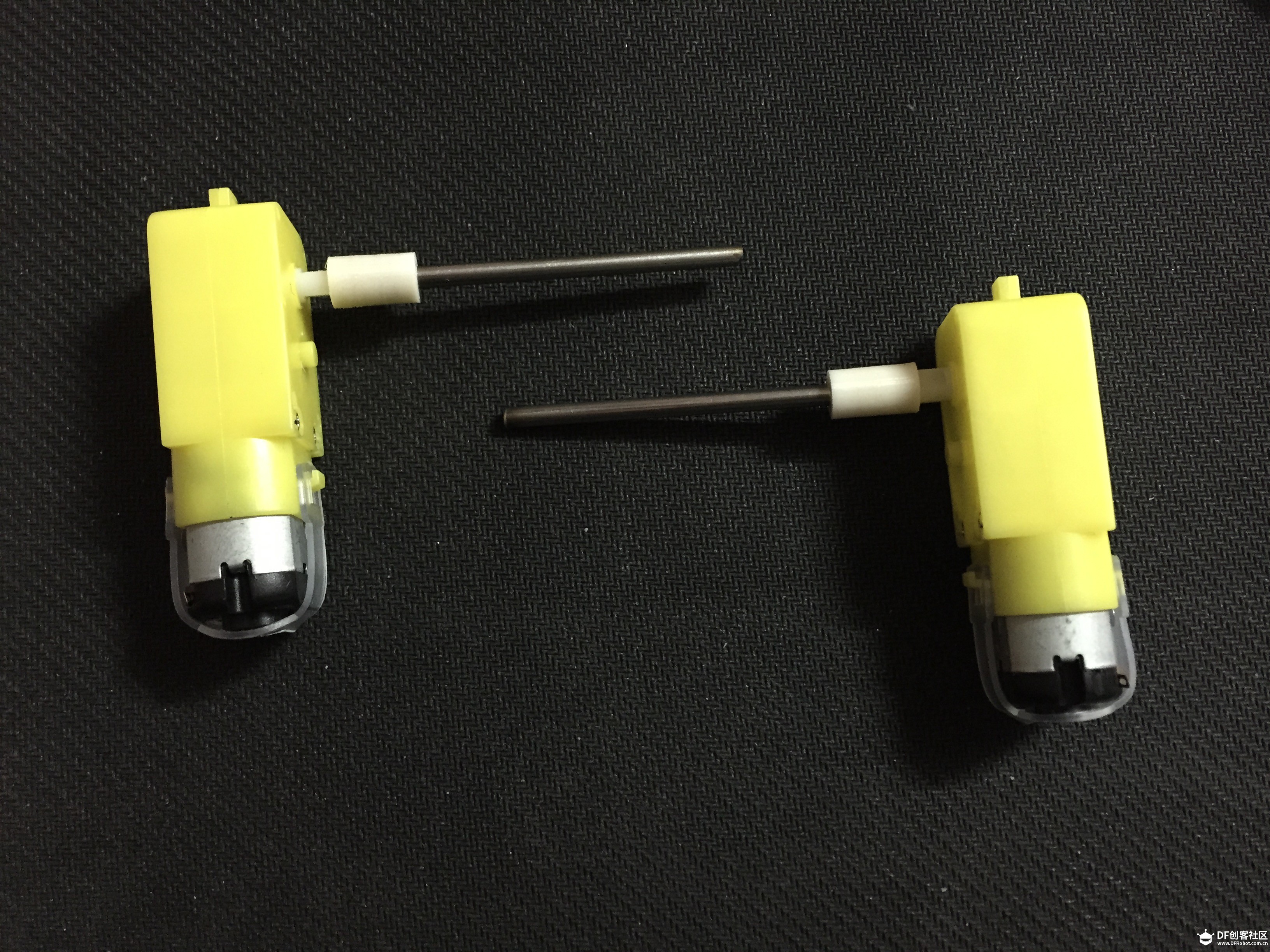

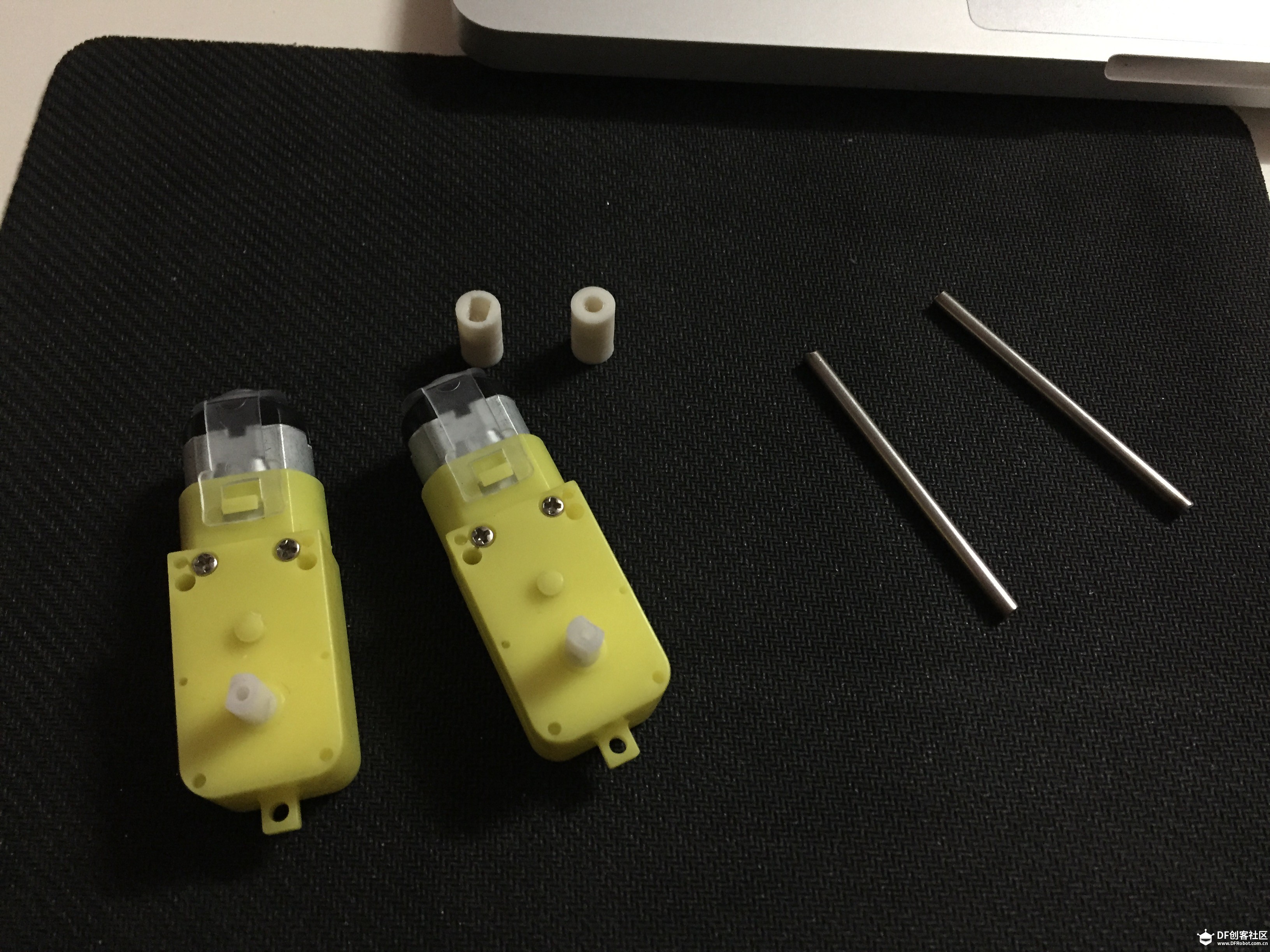

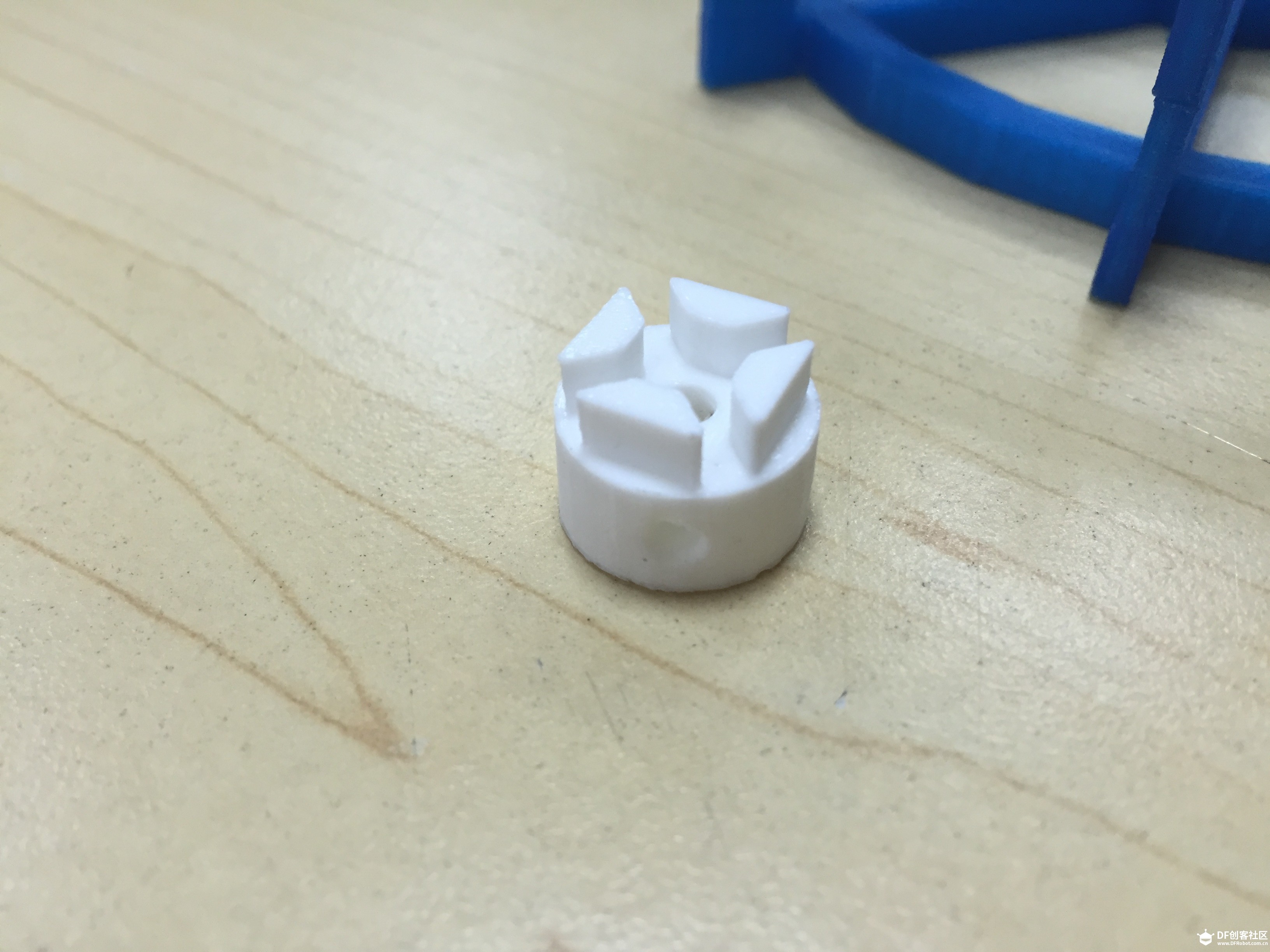

打印电机连轴器，切割输出轴，电机装配

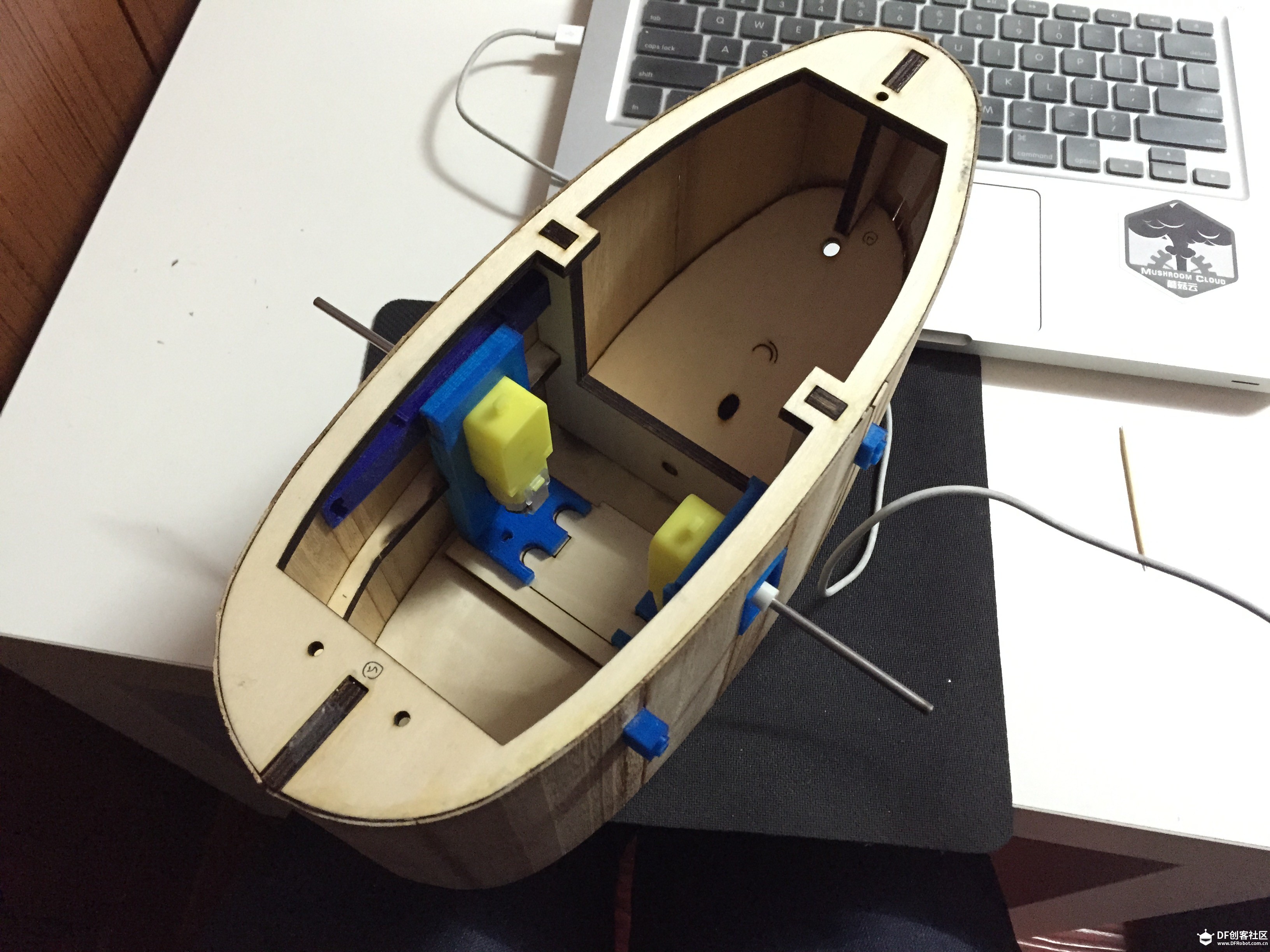

最后卡入船体内的电机座上
[/font]

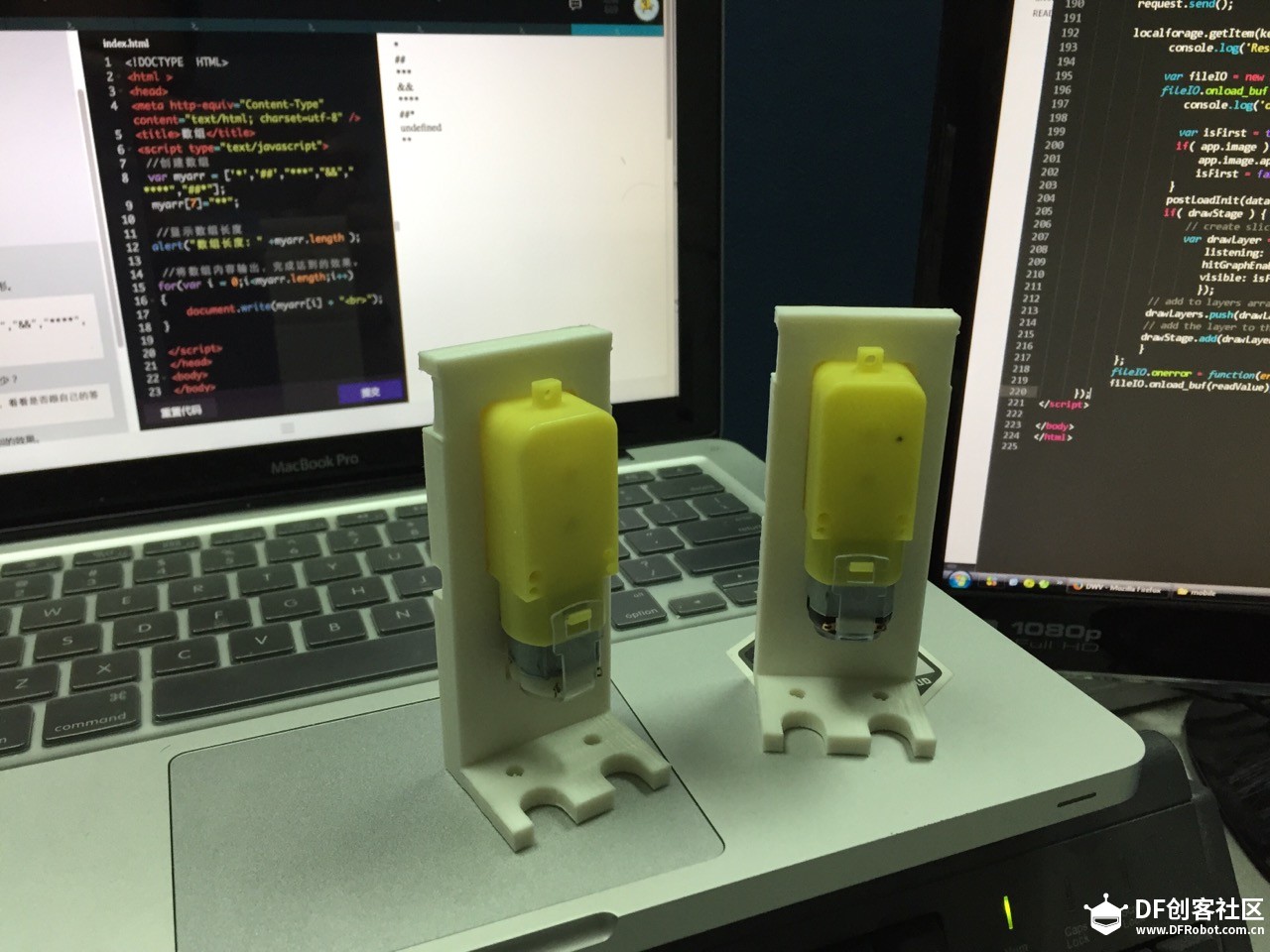

改进了电机座的固定孔位
[/font]

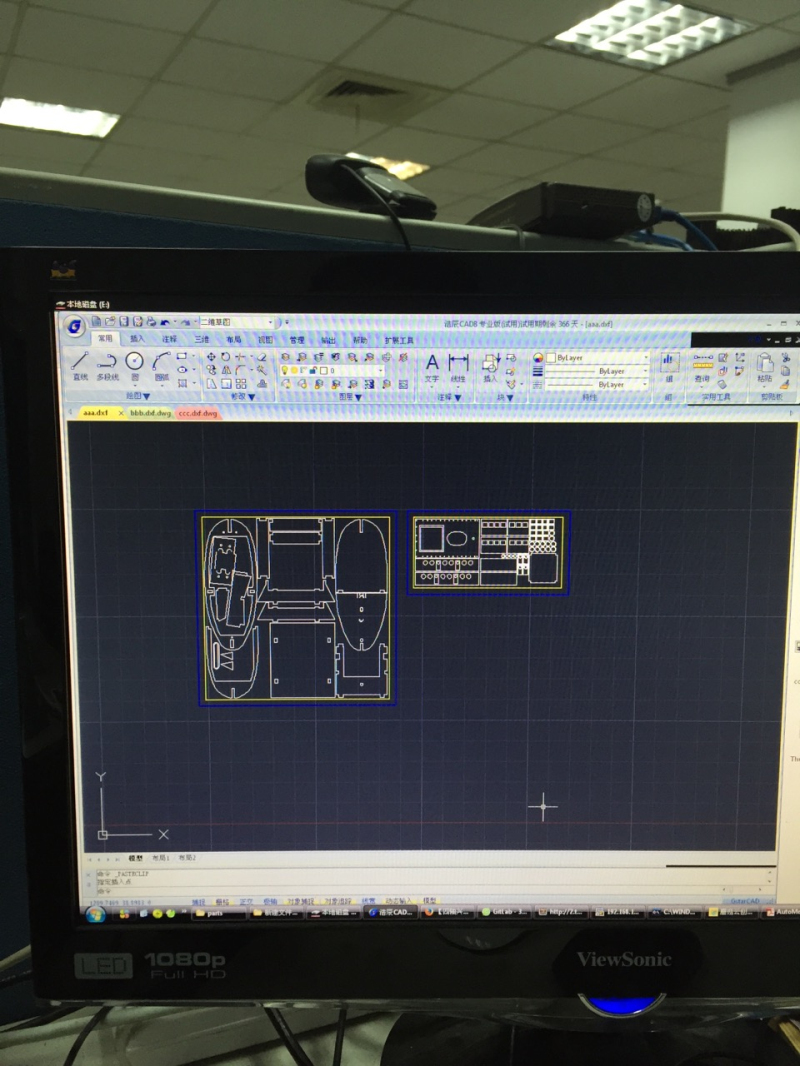

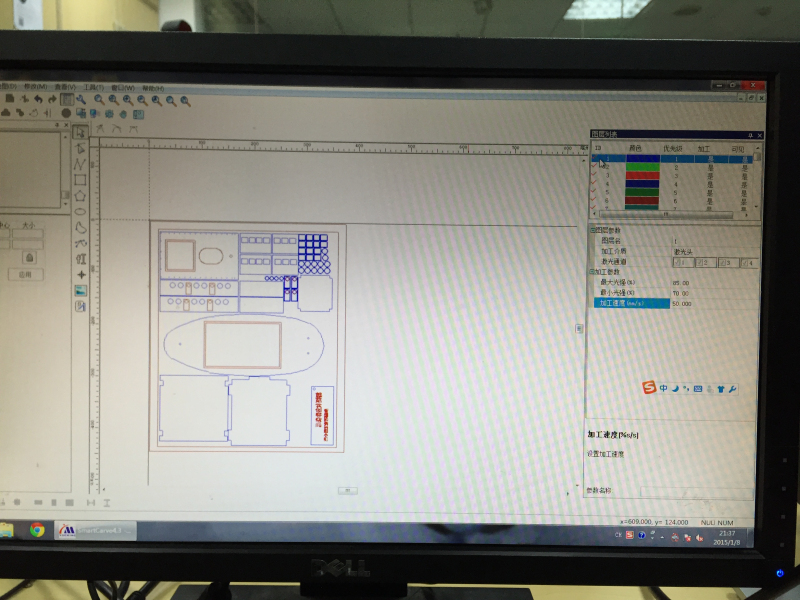

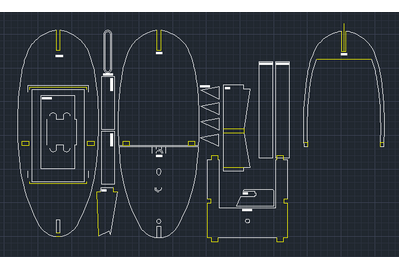

上层建筑激光切割布局，试验合适的切割参数

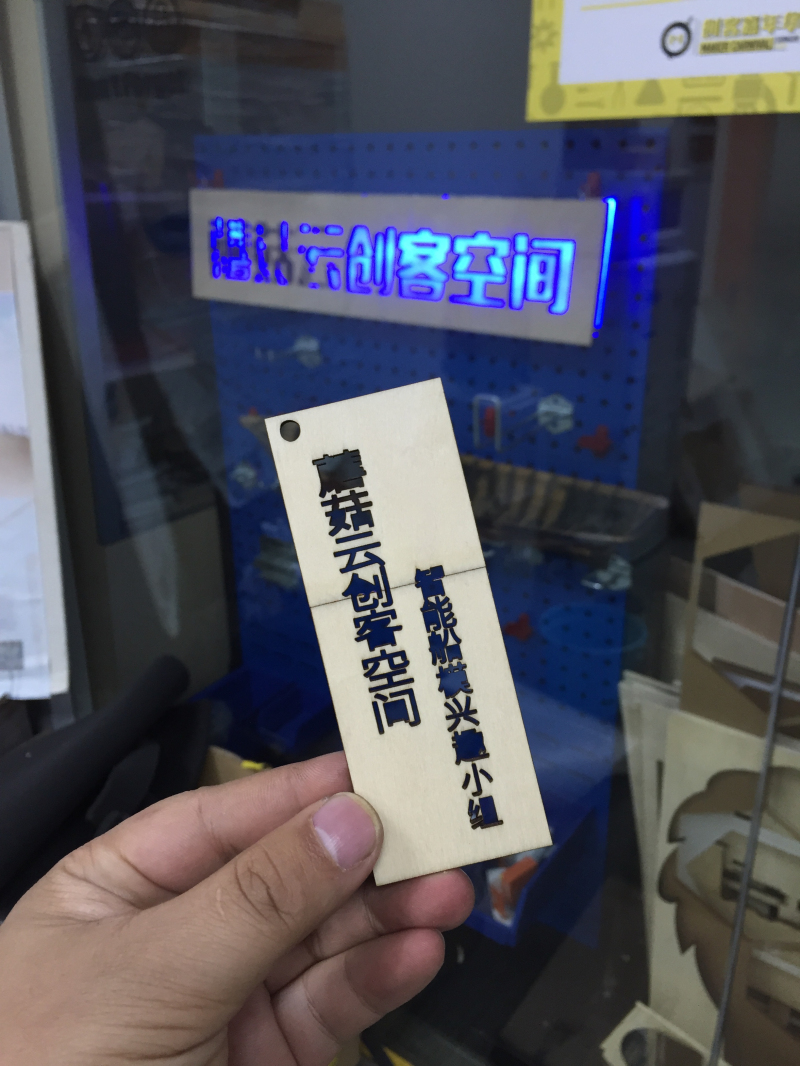

设计了一个小铭牌

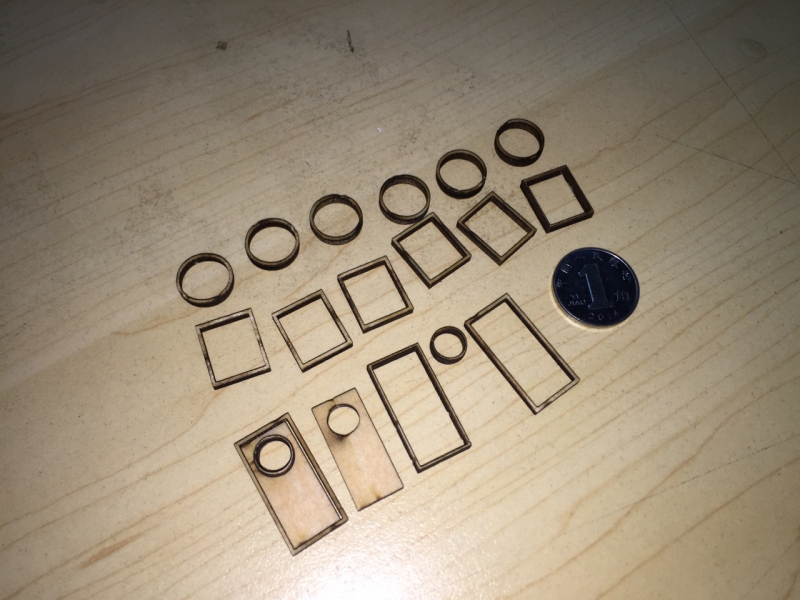

上层建筑细节部件---窗框及门框

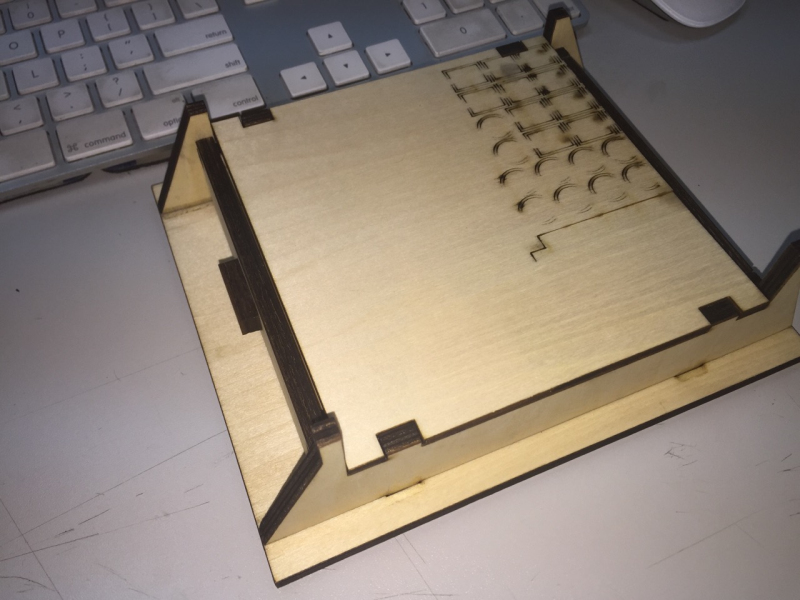

船体展示架

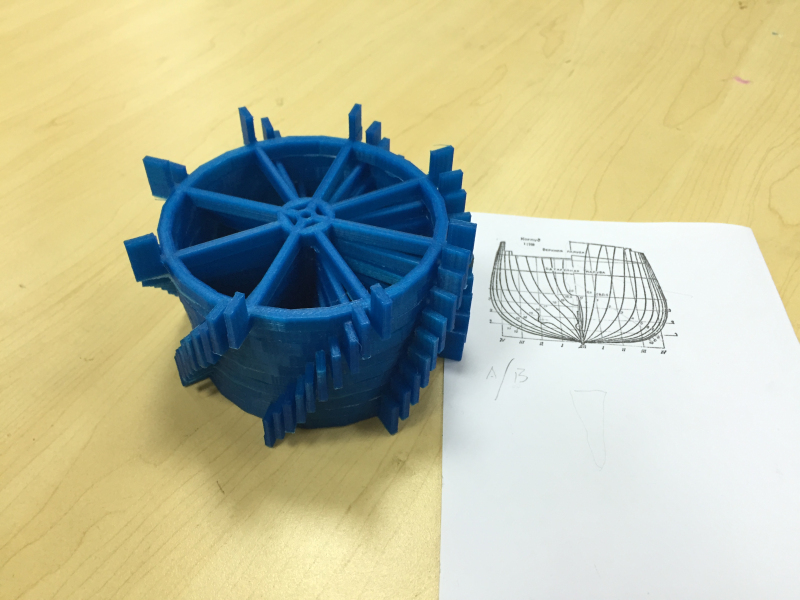

全力给大家打印明轮中。。。。
[/font]

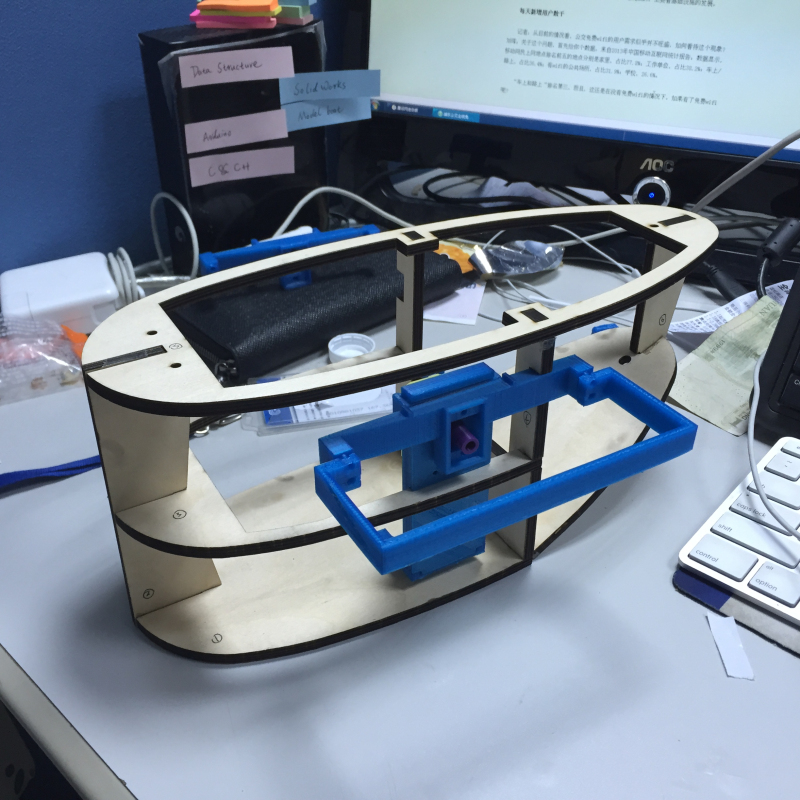

进行了明轮保护板试装配以及明轮部件整体上电测试
[media=x,500,375]http://v.youku.com/v_show/id_XODcwMjU5NTUy.html[/media]
[/font]

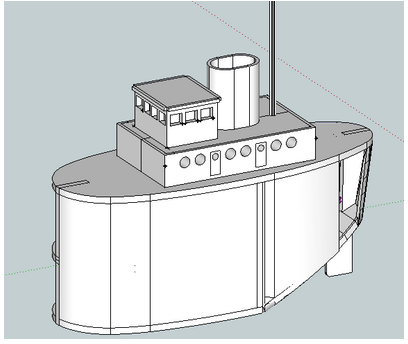

抽空对上层建筑部件进行了设计并做了切割布局
