使用USBasp给arduino烧写bootloader
2014-11-307.9万
精华项目
AI 快速预览详细

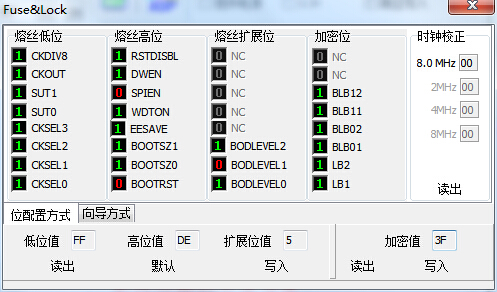

本文介绍了使用USBasp编程器为Arduino烧写bootloader的方法。首先，安装USBasp的驱动程序。接着，通过杜邦线将USBasp与Arduino的ISP接口连接起来。然后，使用智峰progisp软件读取芯片ID，确认连接无误后，设置熔丝位并烧写hex文件。最后，通过Arduino IDE上传BLINK程序验证烧写是否成功。此方法适用于Arduino Uno等型号，解决了烧写过程中可能遇到的连接和配置问题。
|

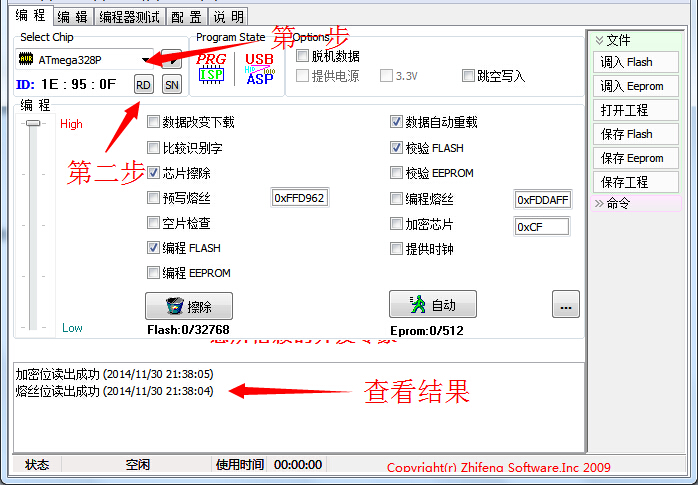

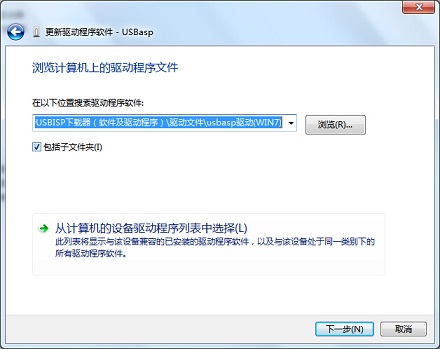

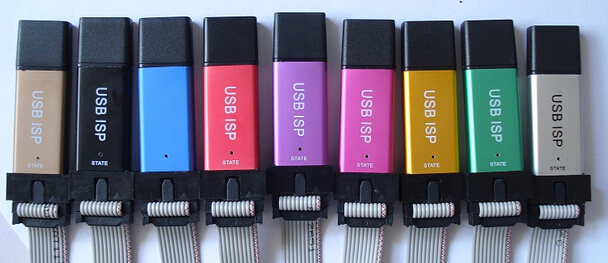

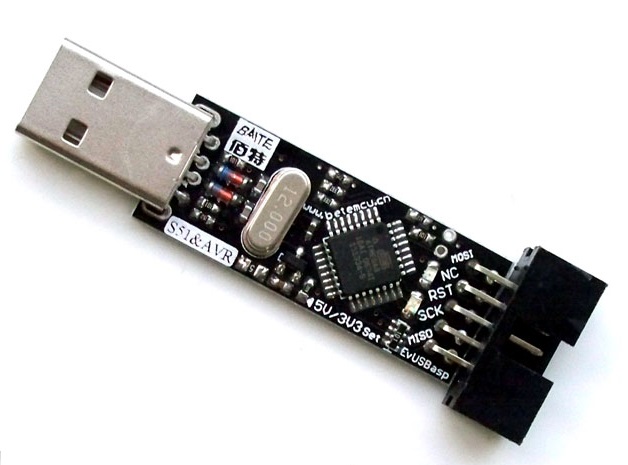

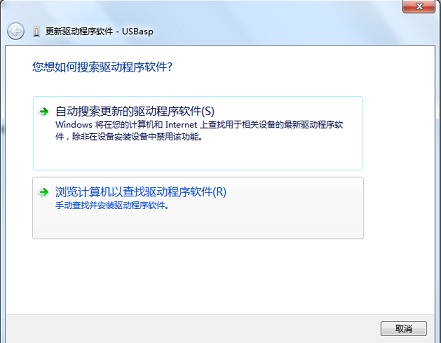

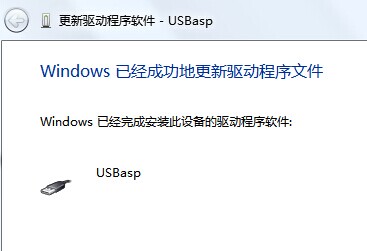

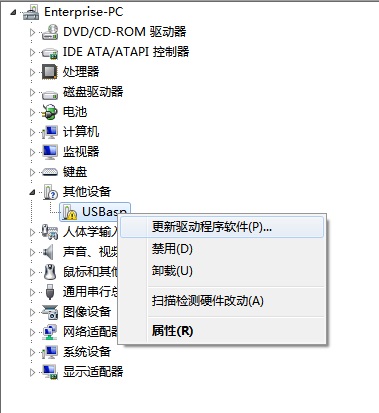

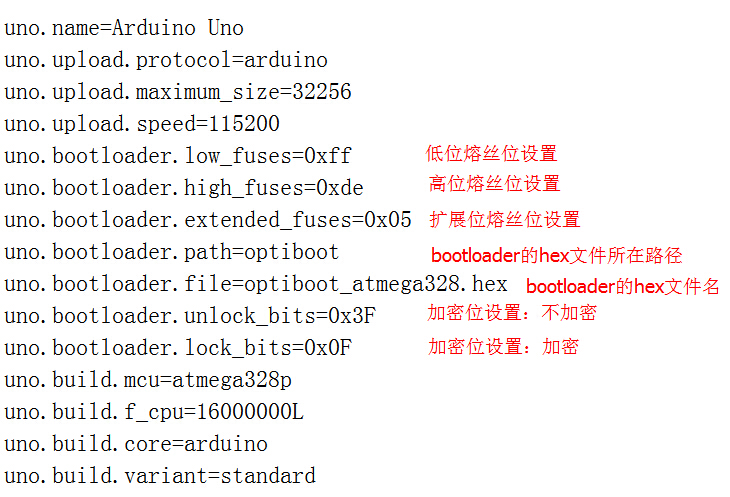

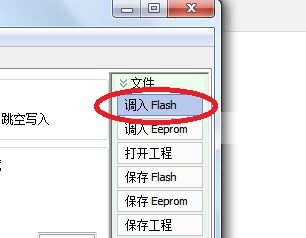

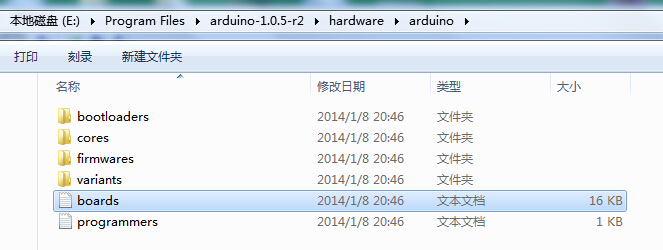

注：本文由YouYou原创，转载需注明出处！ 今天给大家介绍一个给Arduino烧写bootloader的方法——使用USBasp。可能大家对USBtinyISP比较熟悉，但说不定你手上正好有一款USBasp。在学校里玩过51和AVR的童鞋们，你们手上很可能就有这个东东。其实，这玩意也能给arduino烧写bootloader，但方法稍微复杂那么一点。据不完全统计，USBtinyISP和USBasp由于价格低廉（USBasp价格在15元以内），普及度较高。关于USBtinyISP，我们有详细的教程，童鞋们可以很快的玩转起来。但基于USBasp的教程不是很多，而且比较分散，因此在这里我写一个使用USBasp图文并茂的教程，供各位童鞋参考。废话不多说，我们开始。 首先，找出你的USBasp编程器。参考下面的图，类似于这种的就是USBasp，不要被外壳所迷惑。   然后，给编程器安装驱动。附件中有一个通用驱动，但不一定符合你的编程器，可以向相应人员索要对应的驱动。安装驱动很简单，将USBasp插入电脑的USB口，然后打开设备管理器，找到USBasp设备，右键，更新驱动程序软件，选择浏览计算机以查找驱动程序软件，然后找到驱动程序软件路径，最后安装成功，如下图所示。当然，有些是免驱的，这样就省去安装驱动的麻烦了。     然后，我们需要将USBasp与arduino进行连线。童鞋们已经发现了，编程器接口是10pin的，但arduino编程接口是6pin的。作为开源玩家，我们用杜邦线解决该问题。:lol 我们先看下编程接口的定义：   左边一张图是10pin的ISP接口，右边一张图是6pin的ISP接口。USBasp编程器用的是左边图上的接口，其接口处有个缺口，对于图中的缺口，因此管脚顺序很好理清。arduino上用的是右边图上的接口，要理清该接口顺序，我们首先需要确定哪个管脚是1号管脚。方法是找到丝印层印的数字1或者是小圆点，对应的就是1号管脚，如下图所示。如果实在找不到，别急，你可用万用来确定2号和6号管脚，细心的童鞋注意到了，2号和6号对应的是VCC和GND，简单吧。   当然了，作为屌丝的本人，肯定已经提前买好了10pin到6pin的转接口了，方便连线。:lol:victory: 不过熟悉下ISP的管脚功能，还是有点用滴。连线方式很简单，MOSI连MOSI，SCK连SCK，MISO连MISO，RESET连RSET，最后把VCC和GND连好，USBasp能对arduino提供5Ｖ供电，因此无需再给arduino供电。 连好线以后，把USBasp插入电脑的USB口，可以看到电源指示灯亮了。然后，我们打开智峰progisp软件（附件中有提供）。我们以arduino uno为例，由于arduino uno使用的是ATmega328P芯片，因此在Select Chip一栏选择ATmega328P，然后点击RD按钮。如果提示"读出ID成功"，说明你的芯片和连线都是OK的。  接着，我们需要找到bootloader的hex文件。此文件需要看boards.txt说明，地址在arduino-1.0.5-r2\hardware\arduino文件夹中。如下图所示：(我的arduino IDE装在了E盘program files文件夹中)  打开它，你可以看到配置文件，根据配置文件，你可以找到hex文件所在路径，以及熔丝位的配置。详见下图：(以arduino uno为例)  主要关心的参数，是图中红字标出的。首先我们设置熔丝位，点击progisp软件的“自动”按钮右边的“...”按钮(注意：是三个点，不是自动按钮)，调出熔丝位设置界面，按照boards.txt所述修改好熔丝位。如下图所示，然后点击写入即可。这样我们就设置好了熔丝位。当然，如果该芯片以前烧写过同一个arduino bootloader，可以不用烧写熔丝位，直接烧写hex文件。  烧写完熔丝位后，我们迎来了最后一步：烧写hex文件。按照boards.txt所述，我们调入bootloader的hex文件，方法是： 在软件右边的文件栏下，点击调入flash按钮，然后打开hex文件，根据boards.txt文件，在arduino-1.0.5-r2\hardware\arduino\bootloaders\optiboot文件夹中的optiboot_atmega328.hex文件。   点击“打开”按钮后，再进行关键一步，设置编程参数！千万不能省，严禁勾选“加密芯片”选项！否则你的芯片可能跪了。我们只勾选三个选项：校验falsh，芯片擦除，编程flash,如下图所示。设置完毕后，点击“自动按钮”，这样我们就完成了bootloader的烧写。此时，用arduino IDE传个BLINK程序看看，完全OK，吼吼{:2_27:}  怎么样，其实也不难吧。操作两三回，你就会很熟练了~~ 对其他的arduino，比如Leonardo、mega2560都是同样的方法。 tutorials |
-
-
3.87 MB, 下载次数: 18747
